斯维尔快捷键大全

精品文档

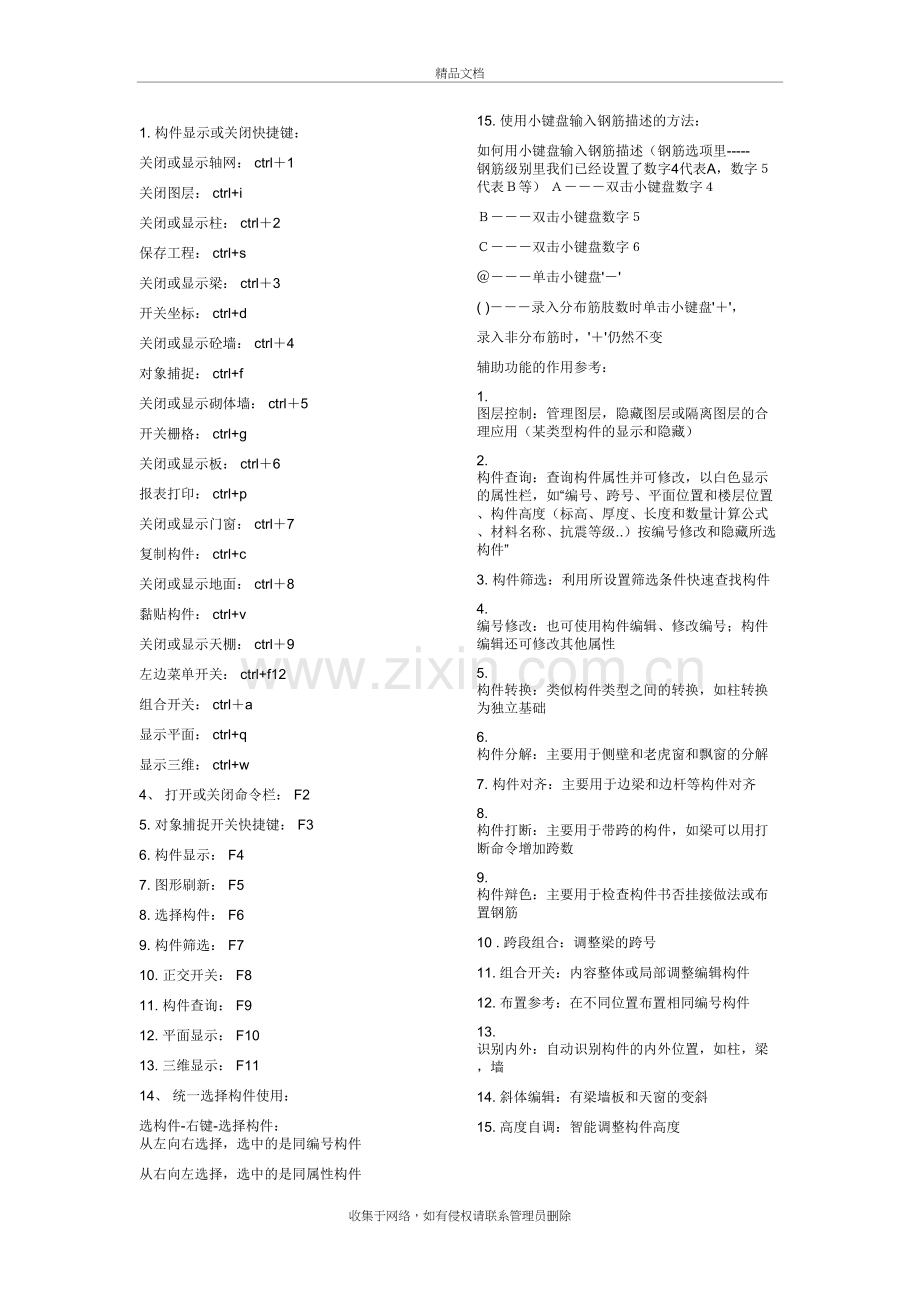

1. 构件显示或关闭快捷键：
关闭或显示轴网： ctrl＋1
关闭图层： ctrl+i
关闭或显示柱： ctrl＋2
保存工程： ctrl+s
关闭或显示梁： ctrl＋3
开关坐标： ctrl+d
关闭或显示砼墙： ctrl＋4
对象捕捉： ctrl+f
关闭或显示砌体墙： ctrl＋5
开关栅格： ctrl+g
关闭或显示板： ctrl＋6
报表打印： ctrl+p
关闭或显示门窗： ctrl＋7
复制构件： ctrl+c
关闭或显示地面： ctrl＋8
黏贴构件： ctrl+v
关闭或显示天棚： ctrl＋9
左边菜单开关： ctrl+f12
组合开关： ctrl＋a
显示平面： ctrl+q
显示三维： ctrl+w
4、 打开或关闭命令栏： F2
5. 对象捕捉开关快捷键： F3
6. 构件显示： F4
7. 图形刷新： F5
8. 选择构件： F6
9. 构件筛选： F7
10. 正交开关： F8
11. 构件查询： F9
12. 平面显示： F10
13. 三维显示： F11
14、 统一选择构件使用：
选构件-右键-选择构件： 从左向右选择，选中的是同编号构件
从右向左选择，选中的是同属性构件
15. 使用小键盘输入钢筋描述的方法：
如何用小键盘输入钢筋描述（钢筋选项里-----钢筋级别里我们已经设置了数字4代表A，数字５代表Ｂ等） Ａ－－－双击小键盘数字４
Ｂ－－－双击小键盘数字５
Ｃ－－－双击小键盘数字６
＠－－－单击小键盘'－'
( )－－－录入分布筋肢数时单击小键盘'＋'，
录入非分布筋时，'＋'仍然不变
辅助功能的作用参考：
1. 图层控制：管理图层，隐藏图层或隔离图层的合理应用（某类型构件的显示和隐藏）
2. 构件查询：查询构件属性并可修改，以白色显示的属性栏，如“编号、跨号、平面位置和楼层位置、构件高度（标高、厚度、长度和数量计算公式、材料名称、抗震等级..）按编号修改和隐藏所选构件”
3. 构件筛选：利用所设置筛选条件快速查找构件
4. 编号修改：也可使用构件编辑、修改编号；构件编辑还可修改其他属性
5. 构件转换：类似构件类型之间的转换，如柱转换为独立基础
6. 构件分解：主要用于侧壁和老虎窗和飘窗的分解
7. 构件对齐：主要用于边梁和边杆等构件对齐
8. 构件打断：主要用于带跨的构件，如梁可以用打断命令增加跨数
9. 构件辩色：主要用于检查构件书否挂接做法或布置钢筋
10 . 跨段组合：调整梁的跨号
11. 组合开关：内容整体或局部调整编辑构件
12. 布置参考：在不同位置布置相同编号构件
13. 识别内外：自动识别构件的内外位置，如柱，梁，墙
14. 斜体编辑：有梁墙板和天窗的变斜
15. 高度自调：智能调整构件高度
16. 属性图示（属性浮示）：自己选择要显示的构件属性。可先在算量选项----构件选项设置，
17. 在每个构件的右键菜单中都带有它相关辅助功能的快捷键

电脑CAD应用：
1. 复制:同文档的构件复制---CO；重复复制---CO-M;跨文档复制Ctrl+C;
2. 拉伸S ，缩放比例SC， 查找替换find
3. 属性匹配:软件除CAD的属性匹配，还提供了做法匹配和钢筋匹配，即做法和钢筋的复制
4. 构件移动M：M------选中构件-------右键确认------选定基点----左键选定位置
5. 镜像MI：MI----选中构件-----右键确认------选定镜像线-----右键确认
6. 旋转RO：RO-----选中构件-----右键确认------选定基点------输入旋转角度-----回车或右键确认
7. 偏移O：O------输入偏移距离------左键选定对象+--------左键选定方向
8. 延伸EX：EX-----左键选择标准目标----右键确认----左键选定要延伸的对象-----右键确认
9. 修剪TR：TR-----左键选择标准目标------右键确认------左键选定要修剪切断的对象-----右键确认
10. 打断BR：BR------左键选择要打断的构件-------左键选择两个打断点
11. 倒角或圆角F：倒直角F:左键选择要倒直角的的两个构件
倒圆角F：输入圆半径----------左键选择要倒圆角的两个而构件
Ctrl+1 轴网开关
Ctrl+2 框架柱开关
Ctrl+3 梁开关
Ctrl+4 砼墙体开关
Ctrl+5 砖墙体开关
Ctrl+6 板开关
Ctrl+7 门开关
Ctrl+8 地面开关
Ctrl+9 天棚开关
Ctrl+0 侧壁开关

1 帮助 F1
2 构件管理 F2
3 按名称选择构件图元 F3
4 左右镜像翻转（点式构件） F3
5 上下镜像翻转（点式构件） Shift+F3
6 改变插入点（点式构件） F4
7 合法性检查 F5
8 汇总计算 F9
9 编辑构件图元钢筋/查看工程量计算式 F11
10 构件图元显示设置 F12
11 选择所有构件图元 Ctrl+A
12 新建工程 Ctrl+N
13 打开工程 Ctrl+O
14 保存工程 Ctrl+S
15 查找图元 Ctrl+F
16 撤销 Ctrl+Z
17 重复 Shift+Ctrl+Z
18 偏移插入点（点式构件） Ctrl+单击
19 输入偏移值 Shift+单击
20 报表设计 Ctrl+D
21 上一楼层 +
22 下一楼层 -
23 全屏 Ctrl+5
24 放大 Ctrl+I
25 缩小 Ctrl+U
26 平移-左 Ctrl+←
27 平移-右 Ctrl+→
28 平移-上 Ctrl+↑
29 平移-下 Ctrl+↓
30 另存为 ALT+P+A
31 导入图形/钢筋工程 ALT+P+G
32 导入其他工程 ALT+P+I
33 导出GCL工程 ALT+P+T
34 合并其他工程 ALT+P+M
35 打印图形 ALT+P+P
36 删除当前楼层构件 ALT+F+E
37 从其他楼层复制构件 ALT+F+O
38 修改楼层构件名称 ALT+F+G
39 批量修改楼层构件做法 ALT+F+W
40 块复制 ALT+F+Y
41 块移动 ALT+F+V
42 块旋转 ALT+F+R
42 块旋转 ALT+F+R
43 块镜像 ALT+F+M
44 块拉伸 ALT+F+X
45 块删除 ALT+F+D
46 块存盘 ALT+F+S
47 块提取 ALT+F+L
48 构件列表 ALT+E+E
49 柱表 ALT+E+Z
50 暗柱表 ALT+E+A
51 连梁表 ALT+E+K
52 构件数据刷 ALT+E+D
53 修改构件名称 ALT+E+Y
54 按类型选择构件图元 ALT+E+T
55 查看构件属性信息 ALT+E+P
56 查看构件坐标信息 ALT+E+C
57 查看构件错误信息 ALT+E+E
58 打印选择构件钢筋明细 ALT+R+V
59 打印选择构件钢筋量 ALT+R+Q
60 计算两点距离 ALT+T+M
61 显示线性图元方向 ALT+T+F
62 查看楼层工程量（图形软件） ALT+R+F
63 查看楼层工程量计算式（图形软件） ALT+R+L
64 轴网 J
65 辅助轴网 0
