差压式液位计工作原理：

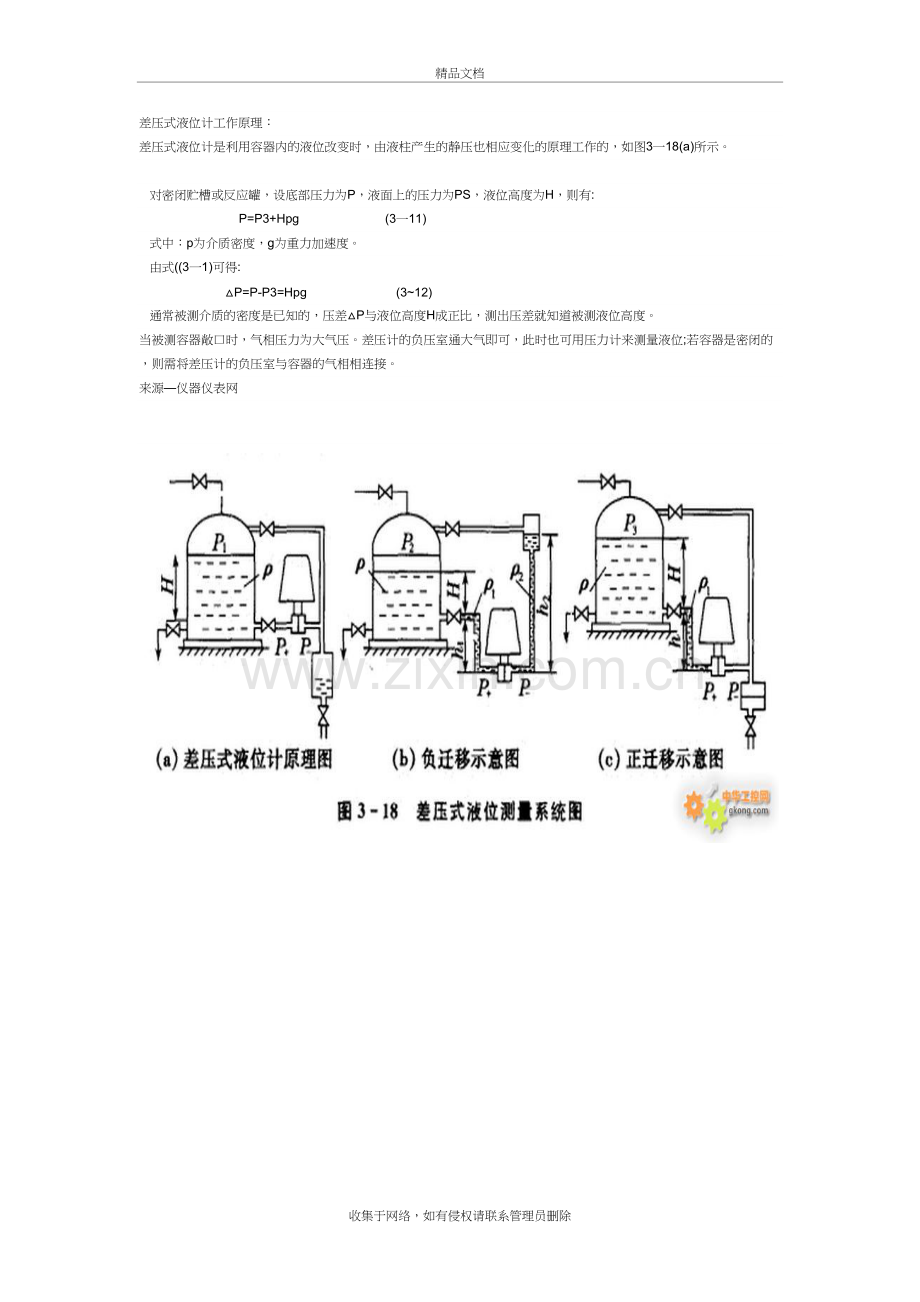

差压式液位计是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理工作的，如图3一18(a)所示。

   对密闭贮槽或反应罐，设底部压力为P，液面上的压力为PS，液位高度为H，则有:
                             P=P3+Hpg                         (3一11)
   式中：p为介质密度，g为重力加速度。
   由式((3一1)可得:
                         △P=P-P3=Hpg                          (3~12)
   通常被测介质的密度是已知的，压差△P与液位高度H成正比，测出压差就知道被测液位高度。
当被测容器敞口时，气相压力为大气压。差压计的负压室通大气即可，此时也可用压力计来测量液位;若容器是密闭的，则需将差压计的负压室与容器的气相相连接。
