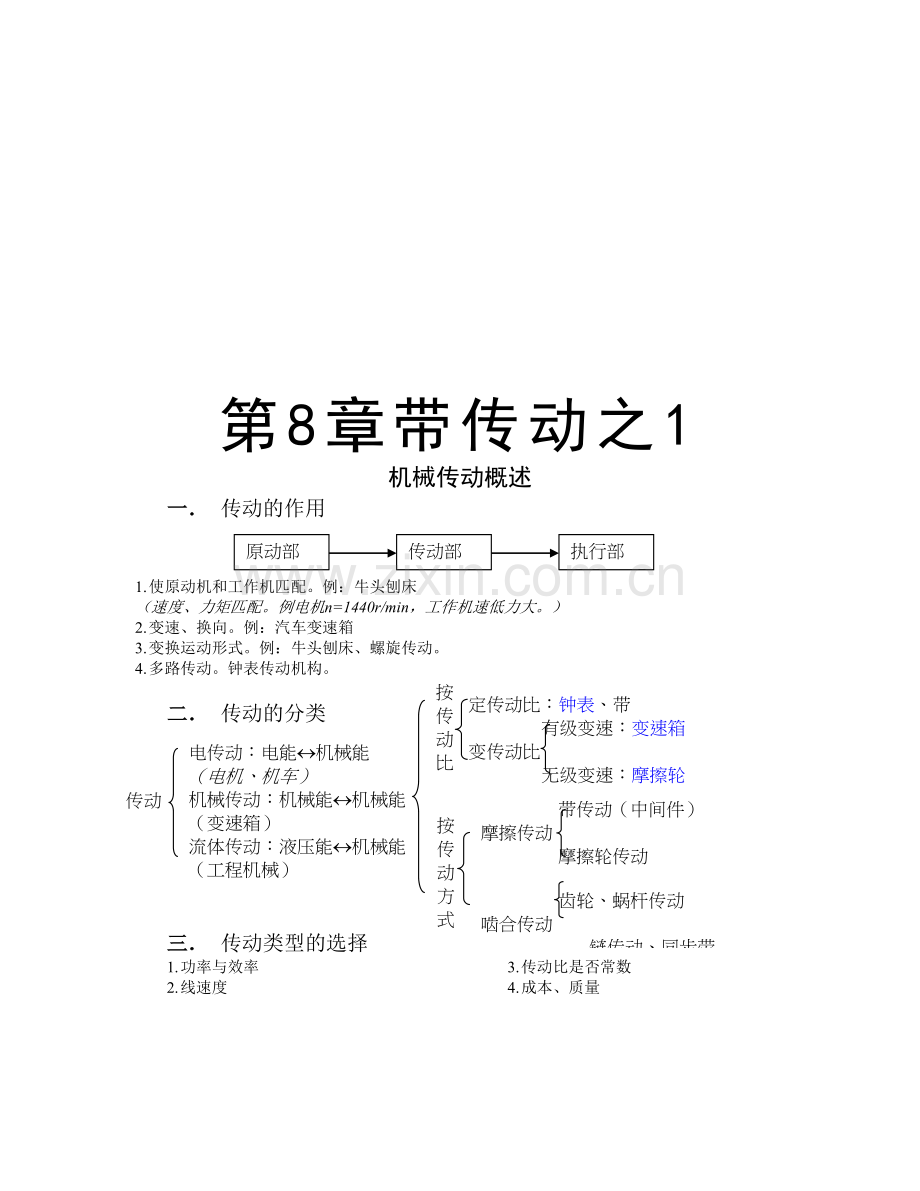

第8章带传动之1

精品资料
机械传动概述
一． 传动的作用
原动部分
传动部分
执行部分

1. 使原动机和工作机匹配。例：牛头刨床
（速度、力矩匹配。例电机n=1440r/min，工作机速低力大。）
2. 变速、换向。例：汽车变速箱
3. 变换运动形式。例：牛头刨床、螺旋传动。
按
传动比
传动
电传动：电能«机械能
（电机、机车）
机械传动：机械能«机械能
（变速箱）
流体传动：液压能«机械能
（工程机械）
按
传
动
方
式
定传动比：钟表、带
有级变速：变速箱
变传动比
无级变速：摩擦轮

带传动（中间件）
摩擦传动
摩擦轮传动

齿轮、蜗杆传动
啮合传动
链传动、同步带传动
4. 多路传动。钟表传动机构。

二． 传动的分类

三． 传动类型的选择

仅供学习与交流，如有侵权请联系网站删除 谢谢32
1. 功率与效率
2. 线速度
3. 传动比是否常数
4. 成本、质量

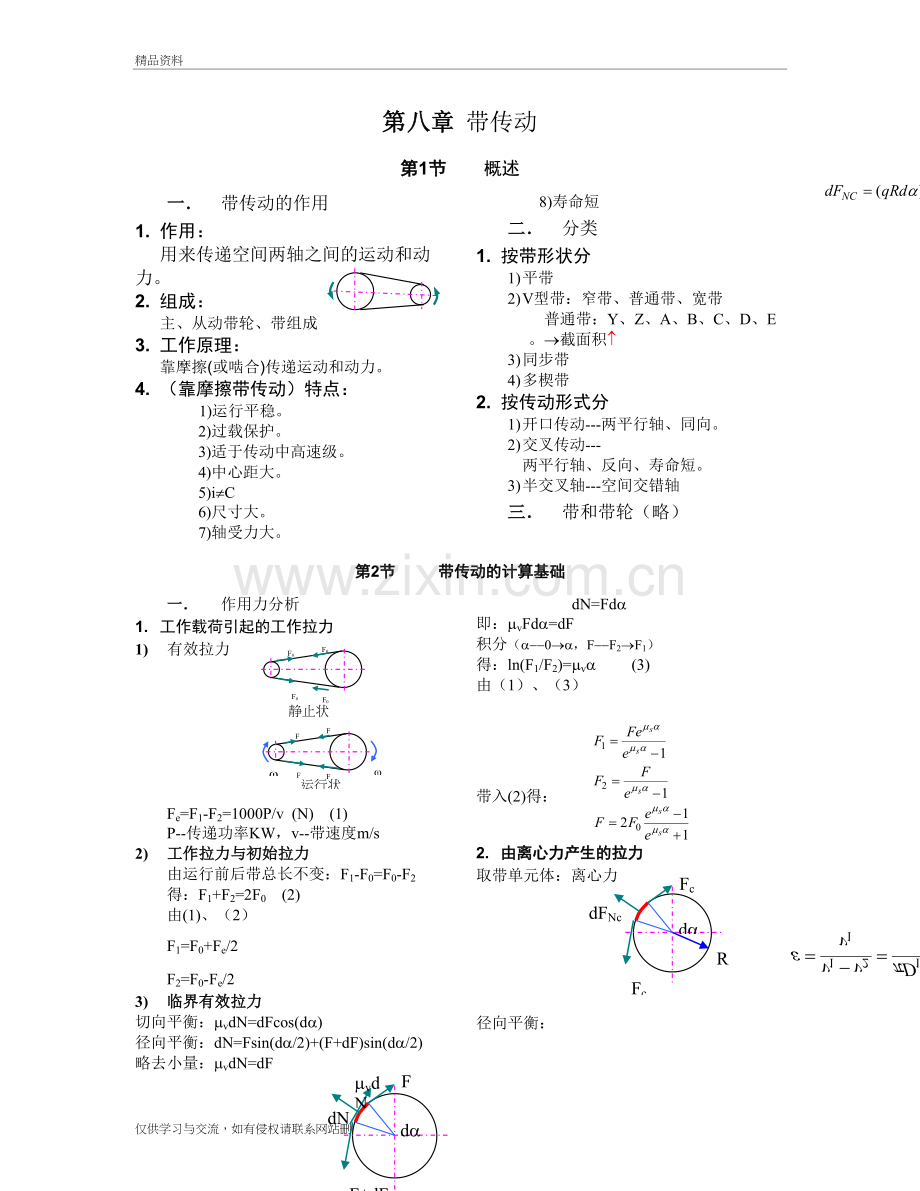

第八章 带传动
第1节 概述

一． 带传动的作用
1. 作用：
用来传递空间两轴之间的运动和动力。
2. 组成：
主、从动带轮、带组成
3. 工作原理：
靠摩擦(或啮合)传递运动和动力。
4. （靠摩擦带传动）特点：
1)运行平稳。
2)过载保护。
3)适于传动中高速级。
4)中心距大。
5)i¹C
6)尺寸大。
7)轴受力大。
8)寿命短
二． 分类
1. 按带形状分
1) 平带
2) V型带：窄带、普通带、宽带
普通带：Y、Z、A、B、C、D、E。®截面积­
3) 同步带
4) 多楔带
2. 按传动形式分
1) 开口传动---两平行轴、同向。
2) 交叉传动---两平行轴、反向、寿命短。
3) 半交叉轴---空间交错轴
三． 带和带轮（略）

第2节 带传动的计算基础

一． 作用力分析
1. 工作载荷引起的工作拉力
F0
F0
静止状态
F0
F0
运行状态
F2
F2
F1
F1
w1
w2
1) 有效拉力

Fe=F1-F2=1000P/v (N) (1)
P--传递功率KW，v--带速度m/s
2) 工作拉力与初始拉力
由运行前后带总长不变：F1-F0=F0-F2
得：F1+F2=2F0 (2)
由(1)、（2）
F1=F0+Fe/2
F2=F0-Fe/2
3) 临界有效拉力
切向平衡：mvdN=dFcos(da)
径向平衡：dN=Fsin(da/2)+(F+dF)sin(da/2)
da
F+dF
F
dN
mvdN
略去小量：mvdN=dF
dN=Fda
即：mvFda=dF
积分（a--0®a，F--F2®F1）
得：ln(F1/F2)=mva (3)
由（1）、（3）

带入(2)得：

da
Fc
Fc
dFNc
R
2. 由离心力产生的拉力
取带单元体：离心力

径向平衡：

由上得带中离心力： FC=qv2
二． 带中的应力
由带传动中的力分析知：带中存在由工作载荷引起的紧边拉力F1和松边拉力F2、离心力Fc。
1. 工作应力
紧边：s1=F1/A 松边：s2=F2/A
由于F1>F2故s1> s2、
2. 离心应力
sc=Fc/A=qv2/A=rv2
3. 弯曲应力

sb2
sb1
s1
s2
sC

三． 带传动的弹性滑动、打滑和滑动系数
1. 弹性滑动
主动轮上：由于F1®F2，e1®e2，v1®v2，v1>v2
从动轮上：由于F2®F1，e2®e1，v2®v1，v2<v1
原因：1)带是弹性体、2)紧边和松边拉力不同
2. 打滑
由于：

当F>Fmax时打滑。
3. 打滑与弹性滑动的关系
打滑是可以避免的，弹性滑动是不可避免的。
4. 滑动率
