柯蒂斯常用控制器端口定义表
精品文档

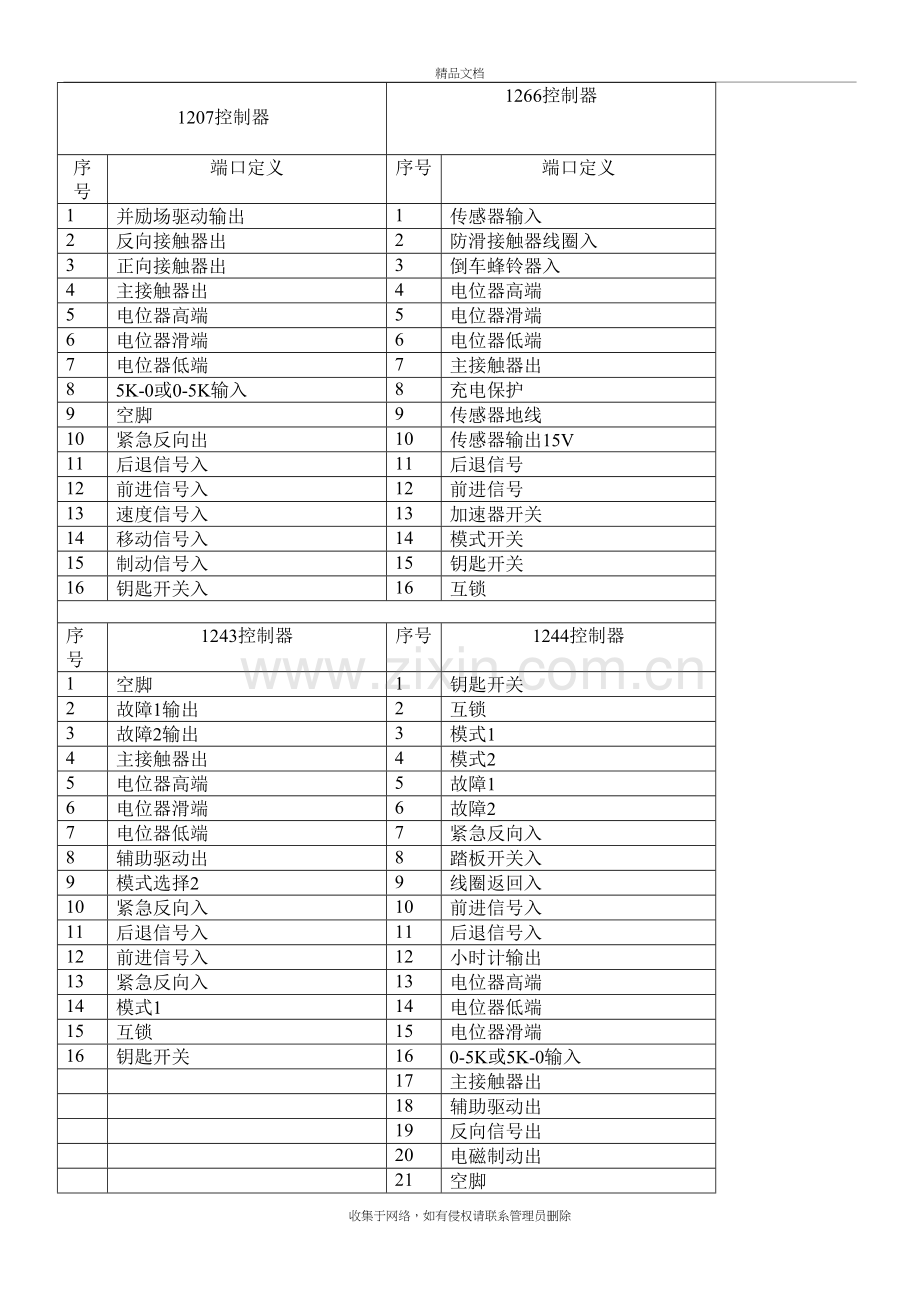

1207控制器
1266控制器
序号
端口定义
序号
端口定义
1
并励场驱动输出
1
传感器输入
2
反向接触器出
2
防滑接触器线圈入
3
正向接触器出
3
倒车蜂铃器入
4
主接触器出
4
电位器高端
5
电位器高端
5
电位器滑端
6
电位器滑端
6
电位器低端
7
电位器低端
7
主接触器出
8
5K-0或0-5K输入
8
充电保护
9
空脚
9
传感器地线
10
紧急反向出
10
传感器输出15V
11
后退信号入
11
后退信号
12
前进信号入
12
前进信号
13
速度信号入
13
加速器开关
14
移动信号入
14
模式开关
15
制动信号入
15
钥匙开关
16
钥匙开关入
16
互锁
序号
1243控制器
序号
1244控制器
1
空脚
1
钥匙开关
2
故障1输出
2
互锁
3
故障2输出
3
模式1
4
主接触器出
4
模式2
5
电位器高端
5
故障1
6
电位器滑端
6
故障2
7
电位器低端
7
紧急反向入
8
辅助驱动出
8
踏板开关入
9
模式选择2
9
线圈返回入
10
紧急反向入
10
前进信号入
11
后退信号入
11
后退信号入
12
前进信号入
12
小时计输出
13
紧急反向入
13
电位器高端
14
模式1
14
电位器低端
15
互锁
15
电位器滑端
16
钥匙开关
16
0-5K或5K-0输入
17
主接触器出
18
辅助驱动出
19
反向信号出
20
电磁制动出
21
空脚
22
紧急反向出
23
空脚
24
空脚
序号
1253控制器端口定义
序号
1268控制器端口定义
1
钥匙开关
1
钥匙开关
2
互锁
2
充电保护
3
模式开关
3
防滑保险
4
空脚
4
复位线圈
5
0-10V
5
空脚
6
紧急反向入
6
空脚
7
空脚
7
空脚
8
空脚
8
加速器开关
9
空脚
9
防滑接触器出
10
前进信号入
10
前进信号
11
后退信号入
11
后退信号
12
空脚
12
空脚
13
电位器高端
13
电位器高端
14
电位器低端
14
电位器低端
15
0-5V输入
15
电位器滑端
16
电位器滑端
16
发光管负极
17
主接触器
17
主接触器
18
前进接触器
18
制动灯输出
19
后退接触器
19
倒车蜂铃器
20
空脚
20
模式开关
21
空脚
21
开关
22
空脚
22
发光管正极
23
空脚
23
防滑接触器出
24
紧急反向出
24
空脚
序号
1297控制器端口定义
序号
1215控制器端口定义
1
钥匙开关
1
钥匙开关
2
互锁
2
互锁
3
模式选择
3
模式开关
4
驱动0-5V信号入
4
空脚
5
电喇叭信号入
5
0-10V
6
紧急反向信号入
6
紧急反向入
7
慢速电磁阀驱动出
7
空脚
8
辅助驱动输出
8
空脚
9
紧急反向信号入
9
空脚
10
电位器高端
10
前进信号人
11
油泵举升信号入
11
后退信号入
12
前进信号入
12
空脚
13
显示数据输出
13
电位器高端
14
空脚
14
电位器低端
15
显示器地线出
15
0-5V输入
16
显示器电源线出
16
电位器滑端
17
主接触器出
17
主接触器驱动输出
18
快速电磁阀驱动出
18
前进接触器
19
电喇叭驱动输出
19
后退接触器
20
制动驱动出
20
空脚
21
油泵0-5V信号入
21
空脚
22
电位器低端
22
空脚
23
下降信号入
23
空脚
24
后退信号入
24
紧急反向出
