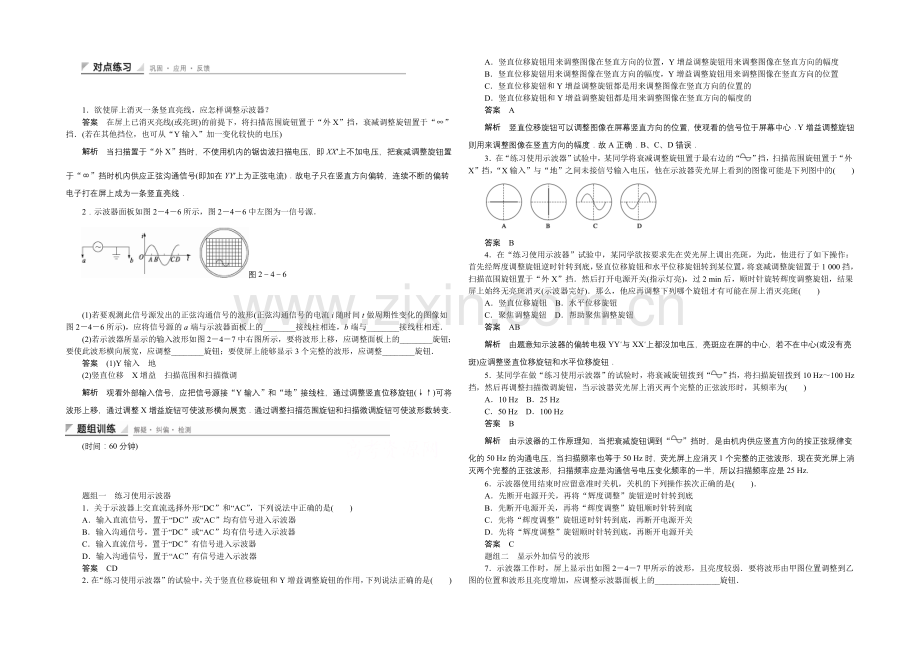

1．欲使屏上消灭一条竖直亮线，应怎样调整示波器？
答案 在屏上已消灭亮线(或亮斑)的前提下，将扫描范围旋钮置于“外X”挡，衰减调整旋钮置于“∞”挡．(若在其他挡位，也可从“Y输入”加一变化较快的电压)
解析 当扫描置于“外X”挡时，不使用机内的锯齿波扫描电压，即XX′上不加电压，把衰减调整旋钮置于“∞”挡时机内供应正弦沟通信号(即加在YY′上为正弦电流)．故电子只在竖直方向偏转，连续不断的偏转电子打在屏上成为一条竖直亮线．
2．示波器面板如图2－4－6所示，图2－4－6中左图为一信号源．
图2－4－6
(1)若要观测此信号源发出的正弦沟通信号的波形(正弦沟通信号的电流i随时间t做周期性变化的图像如图2－4－6所示)，应将信号源的a端与示波器面板上的________接线柱相连，b端与________接线柱相连．
(2)若示波器所显示的输入波形如图2－4－7中右图所示，要将波形上移，应调整面板上的________旋钮；要使此波形横向展宽，应调整________旋钮；要使屏上能够显示3个完整的波形，应调整________旋钮．
答案 (1)Y输入 地
(2)竖直位移 X增益 扫描范围和扫描微调
解析 观看外部输入信号，应把信号源接“Y输入”和“地”接线柱，通过调整竖直位移旋钮(↓↑)可将波形上移，通过调整X增益旋钮可使波形横向展宽．通过调整扫描范围旋钮和扫描微调旋钮可使波形数转变.
(时间：60分钟)
题组一 练习使用示波器
1．关于示波器上交直流选择外形“DC”和“AC”，下列说法中正确的是( )
A．输入直流信号，置于“DC”或“AC”均有信号进入示波器
B．输入沟通信号，置于“DC”或“AC”均有信号进入示波器
C．输入直流信号，置于“DC”有信号进入示波器
D．输入沟通信号，置于“AC”有信号进入示波器
答案 CD
2．在“练习使用示波器”的试验中，关于竖直位移旋钮和Y增益调整旋钮的作用，下列说法正确的是( )
A．竖直位移旋钮用来调整图像在竖直方向的位置，Y增益调整旋钮用来调整图像在竖直方向的幅度
B．竖直位移旋钮用来调整图像在竖直方向的幅度，Y增益调整旋钮用来调整图像在竖直方向的位置
C．竖直位移旋钮和Y增益调整旋钮都是用来调整图像在竖直方向的位置的
D．竖直位移旋钮和Y增益调整旋钮都是用来调整图像在竖直方向的幅度的
答案 A
解析 竖直位移旋钮可以调整图像在屏幕竖直方向的位置，使观看的信号位于屏幕中心．Y增益调整旋钮则用来调整图像在竖直方向的幅度．故A正确．B、C、D错误．
3．在“练习使用示波器”试验中，某同学将衰减调整旋钮置于最右边的“”挡，扫描范围旋钮置于“外X”挡，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图像可能是下列图中的( )
答案 B
4．在“练习使用示波器”试验中，某同学欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先经辉度调整旋钮逆时针转到底，竖直位移旋钮和水平位移旋钮转到某位置，将衰减调整旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调整旋钮，结果屏上始终无亮斑消灭(示波器完好)．那么，他应再调整下列哪个旋钮才有可能在屏上消灭亮斑( )
A．竖直位移旋钮 B．水平位移旋钮
C．聚焦调整旋钮 D．帮助聚焦调整旋钮
答案 AB
解析 由题意知示波器的偏转电极YY′与XX′上都没加电压，亮斑应在屏的中心，若不在中心(或没有亮斑)应调整竖直位移旋钮和水平位移旋钮．
5．某同学在做“练习使用示波器”的试验时，将衰减旋钮拨到“”挡，将扫描旋钮拨到10 Hz～100 Hz挡，然后再调整扫描微调旋钮，当示波器荧光屏上消灭两个完整的正弦波形时，其频率为( )
A．10 Hz B．25 Hz
C．50 Hz D．100 Hz
答案 B
解析 由示波器的工作原理知，当把衰减旋钮调到“”挡时，是由机内供应竖直方向的按正弦规律变化的50 Hz的沟通电压，当扫描频率也等于50 Hz时，荧光屏上应消灭1个完整的正弦波形，现在荧光屏上消灭两个完整的正弦波形，扫描频率应是沟通信号电压变化频率的一半，所以扫描频率应是25 Hz.
6．示波器使用结束时应留意准时关机，关机的下列操作挨次正确的是( )．
A．先断开电源开关，再将“辉度调整”旋钮逆时针转到底
B．先断开电源开关，再将“辉度调整”旋钮顺时针转到底
C．先将“辉度调整”旋钮逆时针转到底，再断开电源开关
D．先将“辉度调整”旋钮顺时针转到底，再断开电源开关
答案 C
题组二 显示外加信号的波形
7．示波器工作时，屏上显示出如图2－4－7甲所示的波形，且亮度较弱．要将波形由甲图位置调整到乙图的位置和波形且亮度增加，应调整示波器面板上的________________旋钮．
图2－4－7
A．辉度旋钮 B．聚焦旋钮
C．帮助聚焦旋钮 D．竖直位移旋钮
E．“Y增益”旋钮 F．“X增益”旋钮
G．水平位移旋钮 H．扫描微调旋钮
I．衰减旋钮 J．扫描范围旋钮
K．同步极性选择开关
答案 A、D、E、F、G、K
8．用示波器观看其沟通信号时，在显示屏上显示出一个完整的波形(如图2－4－8所示)，经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大，此组操作是( )
图2－4－8
A．调整X增益旋钮和竖直位移旋钮
B．调整X增益旋钮和扫描微调旋钮
C．调整扫描微调旋钮和Y增益旋钮
D．调整水平位移旋钮和Y增益旋钮
答案 C
解析 调整扫描微调旋钮，减小扫描电压的频率，也就增大了其周期，而信号电压的频率不变，所以在扫描的一个周期内显示的完整波形个数增多．调整Y增益旋钮即可使波形幅度增大，故C正确．
图2－4－9
9．用示波器观看频率为900 Hz的正弦电压信号．把该信号接入示波器Y输入．
(1)当屏幕上消灭如图2－4－9所示的波形时，应调整________旋钮．假如正弦波的正负半周均超出了屏幕的范围，应调整________或________旋钮，或这两个旋钮协作使用，以使正弦波的整个波形消灭在屏幕内．
(2)如需要屏幕上正好消灭一个完整的正弦波形，应将____________旋钮置于__________的位置，然后调整____________旋钮．
答案 (1)竖直位移或↑↓ 衰减 Y增益
(2)扫描范围 1 000挡 扫描微调
解析 (1)屏幕上的波形位置偏上，应当调整“竖直位移”或旋“↑↓”旋钮使其向下移动至屏幕中心；假如正弦波形的正、负半周均超出屏幕的范围，说明波形在竖直方向上的最大距离(波幅)过大，应当调整“Y增益”旋钮使波幅减小，或者调整“衰减”旋钮使整个波形缩小；
(2)假如需要屏幕上消灭一个完整的正弦波形，则应使横向扫描频率等于900 Hz的正弦电压的频率．首先应将“扫描范围”旋钮置于“1 000”挡位的位置，然后调整“扫描微调”旋钮，使扫描频率达到900 Hz即可形成稳定的波形．
