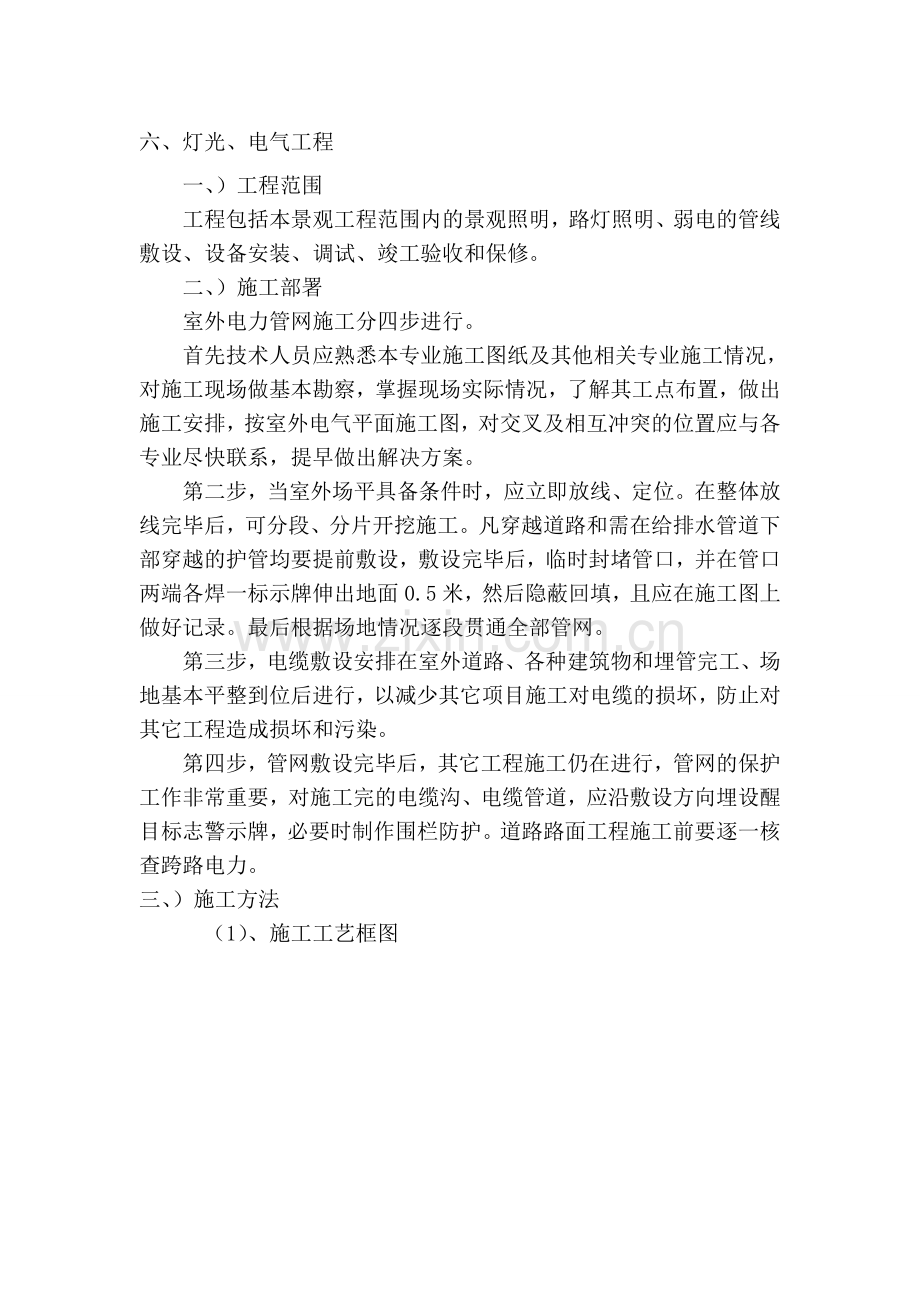

六、灯光、电气工程
一、）工程范围
工程包括本景观工程范围内的景观照明，路灯照明、弱电的管线敷设、设备安装、调试、竣工验收和保修。
二、）施工部署
室外电力管网施工分四步进行。
首先技术人员应熟悉本专业施工图纸及其他相关专业施工情况，对施工现场做基本勘察，掌握现场实际情况，了解其工点布置，做出施工安排，按室外电气平面施工图，对交叉及相互冲突的位置应与各专业尽快联系，提早做出解决方案。
第二步，当室外场平具备条件时，应立即放线、定位。在整体放线完毕后，可分段、分片开挖施工。凡穿越道路和需在给排水管道下部穿越的护管均要提前敷设，敷设完毕后，临时封堵管口，并在管口两端各焊一标示牌伸出地面0.5米，然后隐蔽回填，且应在施工图上做好记录。最后根据场地情况逐段贯通全部管网。
第三步，电缆敷设安排在室外道路、各种建筑物和埋管完工、场地基本平整到位后进行，以减少其它项目施工对电缆的损坏，防止对其它工程造成损坏和污染。
第四步，管网敷设完毕后，其它工程施工仍在进行，管网的保护工作非常重要，对施工完的电缆沟、电缆管道，应沿敷设方向埋设醒目标志警示牌，必要时制作围栏防护。道路路面工程施工前要逐一核查跨路电力。
三、）施工方法

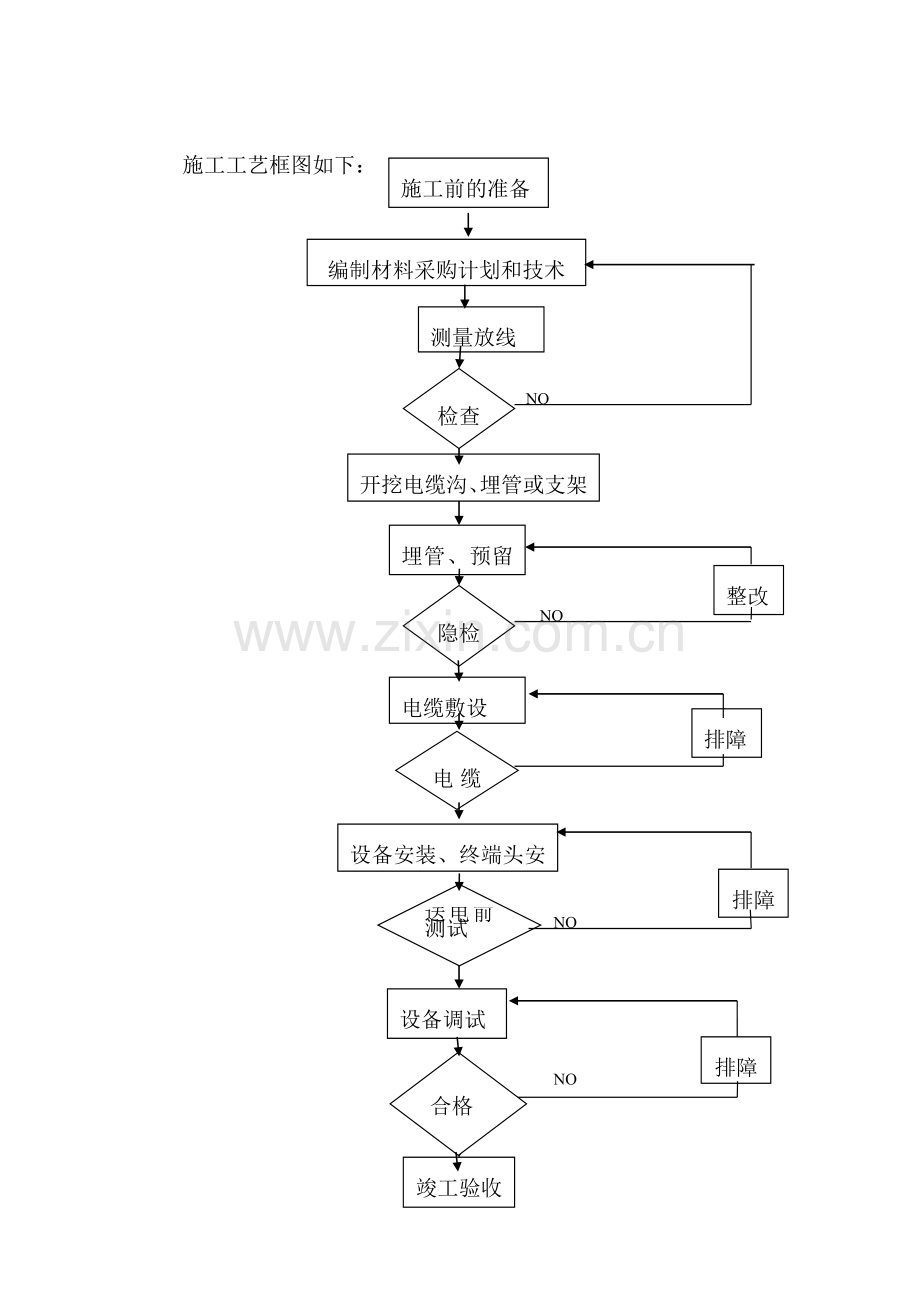

（1）、施工工艺框图

施工前的准备
施工工艺框图如下：

编制材料采购计划和技术交底

测量放线

检查

NO

开挖电缆沟、埋管或支架预埋

埋管、预留孔洞

整改

隐检

NO

电缆敷设

排障

电缆检测

设备安装、终端头安制

送电前测试
排障

NO

设备调试
NO

合格
排障

竣工验收

（2）、准备工作
电缆敷设前土建工程应具备的条件：
预留孔洞\预埋件符合设计要求，预埋件安装牢固可靠，强度合格。
放电缆用的设备检查完好，且符合安全要求，电缆沿线照明、照度满足施工要求。
直埋电缆沟开挖到位，保护管敷设完毕，且清理通畅，电缆井砌砖抹灰完毕，底砂铺完，盖板及砂子运至沟旁。
施工技术准备:
（1） 首先熟悉现场，其中包括电气系统图、电气接线图、线路配管图等电气图纸。按图纸的每一项进行全面的技术交底。电气系统图，包括：动力配电系统图和照明配电系统图的电缆型号、规格、敷设方式及电缆编号。
（2）电气接线图，包括电气设备与电器设备之间的电线或电缆连接，设备之间线路的型号、敷设方式和回路编号。
（3）配管为暗配。线路弯曲半径不小于管外径的6D， 埋设地下或混凝土内时，其弯曲半径不应小于管外径的10D。暗管直线敷设超过15m 时，电缆暗管中间应加装过路箱。暗箱必须弯曲敷设时，其路由长应小于10m，且该段内不得有S 弯。弯曲如超过两次时，应加装过箱（盒）。暗管力求少弯曲，必须弯曲时其弯曲处应安排在管路的端部，弯曲角度不得小于90 度。所有管道安装包括过箱设置、管码分配，管道穿线容量均应符合有关安装标准。电缆敷设必须由专人指挥统一行动步调一致，电缆盘用专用放线架支起， 电缆不得出线死弯，亦不得在地上拖行。电缆敷设完毕用1000V 摇表进行测试，绝缘电阻值必须符合要求。
（3）、电缆安装应具备下列条件：
变配电室内全部电气设备及用电设备配电箱、柜安装完毕。
电缆桥架、电缆插盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。
电缆敷设前要做好如下准备工作：
施工前对电缆进行详细检查，规格型号、截面、电压等级均应符合设计要求，外观无扭曲、磨损现象。
电缆敷设前进行绝缘检测或耐压试验，1kv以下电缆，用1kv摇表摇测线间及对地绝缘电阻，应不小于10兆欧。
绝缘测试不合格者，应检查芯线是否受潮，如受潮可锯掉一段再测试，直到合格为止。
放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好，人力放电缆时，将滚轮提前安装好。
临时联络指挥系统的位置，线路较短或室外电缆敷设时，可用无线电对讲机联络，或手持扩音喇叭指挥。在桥架上或支架上多根电缆敷设时，应根据现场情况，将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。
（4）、设备及材料的要求
本工程的室外电气安装主要材料有以下要求：
所有电缆的规格型号及电压等级应符合要求，并有产品合格证和3C认证并按要求做好现场取样抽检。
每轴电缆上应标明电缆的规格及型号、电压等级，长度及出厂日期，电缆外观完好无损、无机械损伤，无明显褶皱和扭曲现象，塑料电缆外皮及绝缘层无老化及裂纹。
各种金属型钢不应有明显锈蚀，管内无毛刺现象，所有紧固螺栓均应采用镀锌件。
所有PVC线管都应阻燃，接线盒均应防水。其它附属材料，如电缆盖板、电缆标志牌、管码、护口套、绝缘胶带、接线端子、接线鼻等应符合要求。
所有灯具都应合格，成套抽样检测灯具的绝缘电阻值应≥2兆欧，室外及水底灯防水等级满足设计要求。
（5）、电缆敷设
电缆敷设可用人力和机械牵引的方法相辅进行。
电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应为最大截面电缆允许弯曲半径为准。
不同等级电压的电缆应分层敷设，高压电缆应敷设在上面一层，弱电应放在最底层。同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。
标志牌规格应一致，并有防腐性能，挂装应牢固。
标志牌上应注明电缆编号、规格、型号、电压等级。
电缆进出建筑物、电缆井时，两端应挂标志牌。
沿支架、桥架敷设电缆，在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
（6）、钢管、PVC管暗敷
要求在规范的基础上，管路畅通，走向简短、合理，出线盒定位准确。
在土建施工前期，电力安装专业人员应明确房屋基础、地面、屋顶等与安装有关的标高，同时对照图纸明确电气设备开关、插座等的安装高度。管道敷设后，配管距地面或墙面的垂直距离应大于50mm。钢管采用套管焊接，套管长度为连接长度的1.5-3倍，连接接口的对口应在套管中心，焊口应牢固严密。PVC暗敷管采用全套定型的专用管件和工具施工，管道接头应粘接牢固，与线盒应采用杯疏连接。
暗敷管路与土建施工结合紧密，造成损坏的可能性较大，因此在敷设后，注意管口的封堵处理。钢管可用薄铁片点焊封堵。PVC管可用塑料堵头塞紧。在土建绑筋、水泥浇筑或砌筑墙体时，要派专人负责监管保护，对损坏的管路、箱盒及时修复。
（7）、管路穿线
在穿线前，应先检查各个管口的护口是否齐整，管路是否畅通，存在问题立即解决。当管路较长或转弯较多时，要在穿线的同时，向管内吹入适量的滑石粉，以减少阻力。穿线时管口两端人员应协调配合，一拉一送，不可用力过猛，以免损伤导线绝缘层。要求同一交流回路的导线必须穿上同一管路，不同电压等级的回路严禁同管敷设。
（8）、配电箱安装
低压开关柜选用固定开关柜，落地安装。配电箱箱体为铁箱，根据具体情况采用嵌入式暗装或悬挂式明装。
明挂配电箱至少四点固定，用水平尺找正后划线、固定，其垂直偏差不应大于3mm；暗装时，照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物接触部分应涂防腐漆。
配电箱安装应符合以下规定：
位置正确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，盘内清洁，箱盖、开关灵活，回路编号齐全，结线整齐，PE线安装明显，牢固。
照明配电箱内应有元件布置图、控制原理图并标明用电回路名称。
（9）、灯具安装
本工程灯具根据不同地点不同情况采用不同安装方式，各型灯具的型号、规格必须符合设计要求和国家标准，安装质量应符合国家电气工程施工质量验收规范的要求。
所有灯具的不带电金属部分都需可靠接地，其中路灯要作重复接地，水底灯应作等电位连接。
水底灯使用安全电压，要注意低电压条件下的导线截面选取。
同一室内或场所成排安装的灯具，其中心线偏差不得大于5mm。
器具清洁干净，吊杆垂直，吊链日光灯的双链平行、导线进入灯具的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时在同一端子上导线不超过两根。
（10）、插座、开关等用电器具安装
开关、插座的安装位置正确，盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。
开关切断相线，导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设，不允许与工作零线混用。
同一场所安装的插座高度差不宜大于5mm，并列安装的相同型号的插座高度差不宜大于1mm。
单相两孔插座，面对插座右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座的右孔与相线相接，左孔与零线相接，上孔与接地线相接。
暗装的插座采用专用盒 ，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15-0.2m。相线应经开关控制。
（11）、调试
调试的条件
电缆敷设、各类灯具、设备安装完毕并验收合格。
按配电回路，各回路灯、设备均通电测试合格。
调试环境符合调试要求。
调试前准备工作
以电气工程师为主，成立调试工作小组。
检查仪器、仪表是否齐全，是否有效，不在有效期的要及时校验合格。
检查电缆标志牌是否齐全，电缆规格是否符合设计要求，电缆走向及接线是否正确。逐个盘柜进行检查、认真清理杂物灰尘。
用临时电对二次电路进行试验，检查二次线路是否达到设计要求。
检查一次回路供电是否正常。
送电调试
由各建筑物电源箱（柜）逐个向各配电箱设备送电、检查相序是否正确，电压是否正常。
空载运行，测量电压、电流并做好记录。
带负载运行，测量电压、电流并做好记录。
对需检测或参数要整定的设备和元器件，邀请监理人员参加实验小组，对设备和元器件逐个调整，达到设计值，最后做好整定记录。
各项工作正常，请业主验收。
