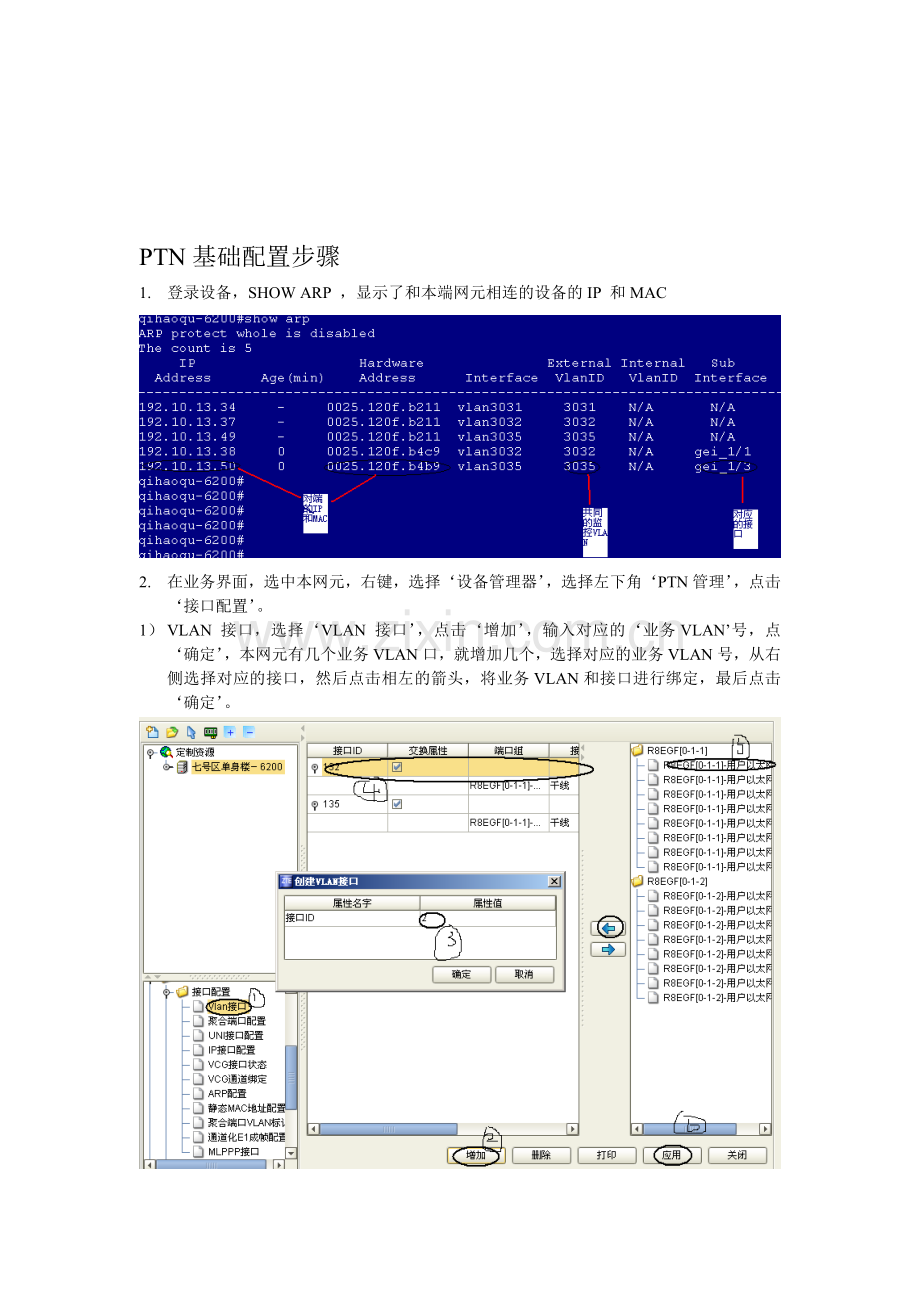

PTN基础配置步骤
1. 登录设备，SHOW ARP ，显示了和本端网元相连的设备的IP 和MAC

2. 在业务界面，选中本网元，右键，选择‘设备管理器’，选择左下角‘PTN管理’，点击‘接口配置’。
1） VLAN 接口，选择‘VLAN 接口’，点击‘增加’，输入对应的‘业务VLAN’号，点‘确定’，本网元有几个业务VLAN口，就增加几个，选择对应的业务VLAN号，从右侧选择对应的接口，然后点击相左的箭头，将业务VLAN和接口进行绑定，最后点击‘确定’。

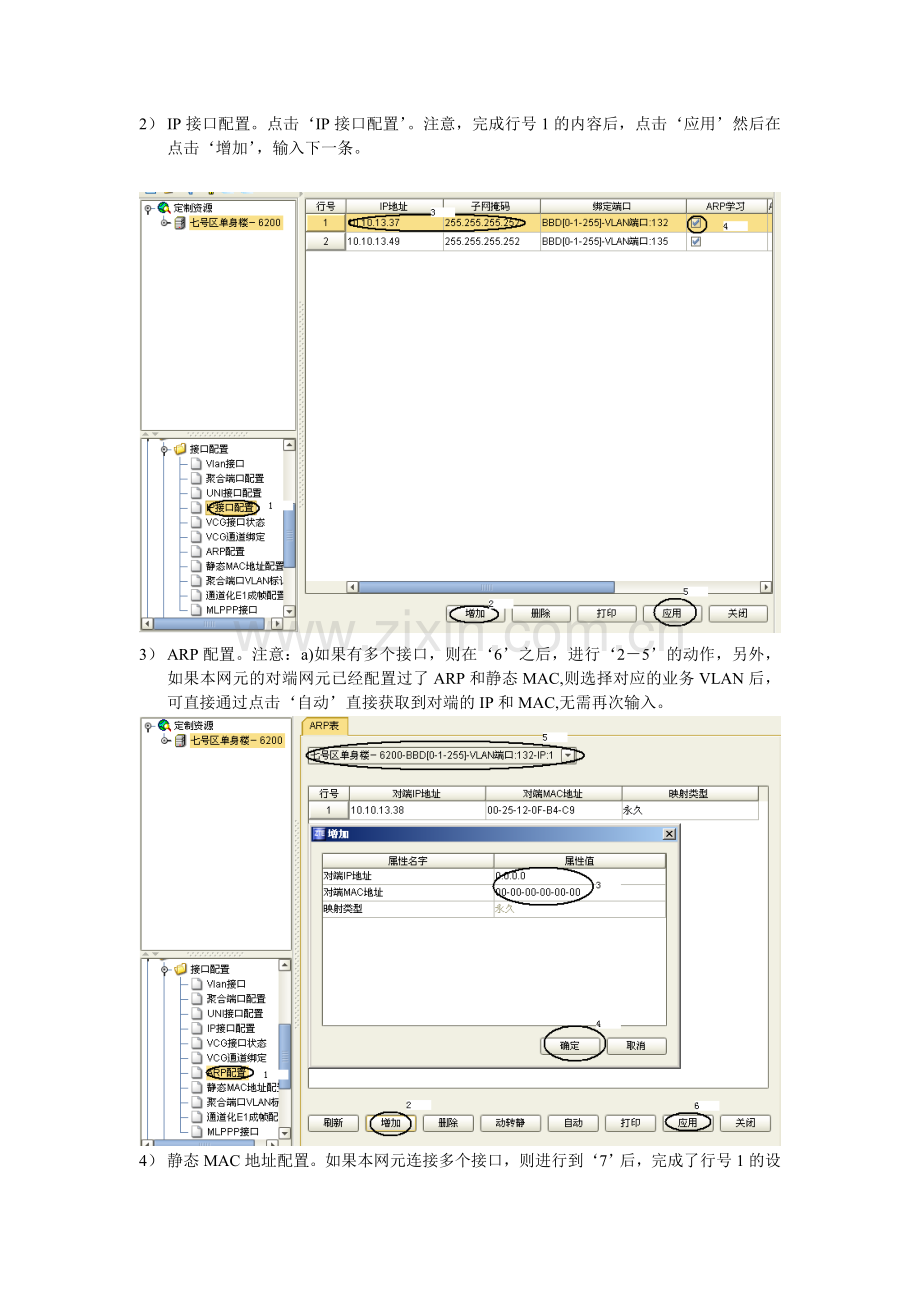

2） IP接口配置。点击‘IP接口配置’。注意，完成行号1的内容后，点击‘应用’然后在点击‘增加’，输入下一条。

3） ARP配置。注意：a)如果有多个接口，则在‘6’之后，进行‘2－5’的动作，另外，如果本网元的对端网元已经配置过了ARP和静态MAC,则选择对应的业务VLAN后，可直接通过点击‘自动’直接获取到对端的IP和MAC,无需再次输入。

4） 静态MAC地址配置。如果本网元连接多个接口，则进行到‘7’后，完成了行号1的设置，再从2－7设置。

5） 基本配置完成。

二．TD基站-EVPL业务的配置（以金戈到金昌移动3为例）
1．准备工作：
A)UNI口配置：拓扑视图中选中金戈网元――右键，设备管理器――PTN管理――接口配置

B)选取‘全局配置’。PTN管理――T-MPLS OAM

C)将UNI口设置成100M全双工。双击‘金戈’网元――选中2号板，右键，设备管理器

D)金昌移动3复杂流设置。选中金昌移动3网元－右键－设备管理器－PTN管理-QOS配置

3. 建隧道。在业务视图中，右键－新建－新建TMP隧道-全屏视图

上图中选中‘应用’后出现MEG视图

4. 建伪线。业务视图，右键－新建－新建PW伪线－全屏视图

上图点击应用后，出现‘正向标签或反向签值为空，是否自动生成标签’提示，点击‘是’，然后再次出现MEG对话界面，选择‘否’。
5. 建立EVPL业务。业务视图－右键－新建‘新建PTN以太网业务’
1）端点配置

上图中，在进行第7步后，点击资源管理器界面的‘确定’，在出现的‘以太网可用端点’界面中，选中‘金昌移动3－9008－BBD-[0-1-255]-聚合端口：1’，选中，然后点击‘确定’，然后点击‘添加流点’界面的确定，这样金昌移动3端点就设置完成，然后点击步骤3，继续添加金戈端点，步骤同金昌移动3的设置方法（不同的是在‘以太网可用端点’界面中选中‘金戈-6200-BBD-[0-1-255]-UNI端口：1’，选中，点击‘确定’）。
2）路由配置。点击‘路由配置’，点击‘添加’，选择‘基于伪线’，选中相应的伪线，点击‘确定’。

3）节点参数配置。
