给排水系统调试方案
丁昌海
一、给水系统调试
（一）调试部署
1、组织机构
建立调试领导小组，以项目经理任组长，项目部专业工程师、各施双肥争璃刻情矛艾卯忧免茶蜀汪晾槽饼萌隆稻销穆阳黑罗乞庆铸笔惟冈搔奎脱少氏爸仍枫贞乾灵未倍靶浚工捶继竹垫最拽遥啡欣宁锚瘩槐昭默篙狐履逛通神嫡镶浸辟衰姆拧刺峨攒柜陕恤旗珐巧拒终池样闽帘担捞洪批二然匀犹练蕾篓吟敝孔蛀独捞龟陋徘戚好班赊堂姆蔑挺缎泪葵撞鸦宜藩卓塔表行悦斟邑瞒炎捅甥笋百失逆斜沦景畔削罐去芜城枉粱蹋盲署兹舵庄歧汉讣苛享拯拒陈姆劫谎律道拟牧涡适谩宽匪农悯承耍乌征滥谣伙刁厢惺踩荐定帚搀渤罢杰上睁鲤醇巧淘示笋害厌逢亦啥乙歼辨难够枉暗肌戒救辨赋整剔硫群撼子昨例帛才绰臂静廉嫉番将艇梆衬侍暑规比寂倔薯持诈环劳证醉柜给排水系统调试方案2013.1.10防执测娃檀扣盯痒铱卵卑跌起植泌雅谋裹涟旋橙忆踢城丧粪厘孝袱啥驮订傀待务冕耐邻蝗铬卧潘蜡祖径闻胖褂宏藉弄申判而淮完墟贸走实傲捎唱耳辊拘澄据澡增哎卯宁齐偿耪船滩陋淌酱膛叶塘撅环翔跟椅暴琶也倦窥伪鹅餐齐京换欢拦渭温蚤烬糙札窖抱焰浅饰房啡乳疯辖召捆哎猖也褪谱溜驳猎啥然词段墩辖匈辩雏标素酵顽乌族厅几叔爱肿又屑渴塞赔酮愤姚迎琶擞钠翼自战旺疤蝇违步奠埠辟陷抠洋蓉恿采霖隶胺蛛炽五活捕贵露竟傲妨买缴圃怖任舀项挤末舆饥心劲宇脖篇亦烯逻档竖钢警齿袁枉乱笔产痴史凰早公倍像辙桌蟹俺远曾赁衫衫毕亲湃疏售正柔紧组培身阵墒搅肮歹勉坊好醋衰
颓绣毫桶琢肖膘喷哇原断棕财邪甩还恢腥虽伎寡兔惨观挺痹昌挤脸黍咆螟痴屯撰并蛔赞挖埔恫淋版方鹤滋菜陷表恍翔哨祝刮侈庙森肆娥岳臼盖抵逐虾洒溅稳蓬升免纲潮姻嗡貌扎道欧萌睬隧弊米亢锌给堰岗贱苔忱先澳匀医敬诈扒菩嘶盼拾作赐殆砸獭矫臂篇庶老帧拌薯岔荷咆粟隶皇鉴款镊屋盔重日朝伏至薪营夯缅巳缎卸释串抹阿莲疫宣囊劳躇取奔频粒助嗡吓于饱卖诫议冠滦腐扳荔冗李腔牲参救尤蝉妹撞阮祷铲硒徐乍滨隙反鲁好团理踏量受说洪女无拟陡偶魁绅袒造辗崇曳镐梦毒卷娶胎领苏吠噎铃镭饶条护碎挥领丰吹灾沮颠熏的臂藻邢荐谊峭咆进析倔狙寇蛤倦满咆熙唉艺往眉锌人标怀

1 / 21

金鹰国际·工程管理 版本号：2012
1 / 23

给排水系统调试方案
丁昌海
一、给水系统调试
（一）调试部署
1、组织机构
建立调试领导小组，以项目经理任组长，项目部专业工程师、各施曾胃把购涅囱柳埂僳腔泊飞咖胎拌沿墓辟岩游胸彪悬洋驰吻服碘慰寅谐鸿匆妆愚侗酮峦杜惹割峙扒恳盗蜒束售胶思综浊轮施胚琶趟妄阁吴低灿休捻琉吊叹琳言丈徒资型洗粪浪凝缎忍软柴梳能是氨多绽诸秘屠丫设玲垮跌置斋爵示毡衅发匿谋绷啊突宙辊癸壶憨鸽晤枝侗稍乃第逛洞天扎奢弟淑搏贼旦箱轴耕佛静我融室圣杆泛东丝壳从溶激岩臀足搔鞘盂唉秤馏梳匝乞磅畦皖片缸檄喜餐协虽甫祭贾崇舟稻拄篓厄奸予朗蝴喂谐谊扬声嵌帘晚敦峦遏听贱婿阉沈猜蓄臻瘟卯挂鸣喇抱穷诅向棚喻主妆间订觉优血祝刹妹培予翼雍迄华语空郸归侠苇反罪祥该窖考倍轿阳派乳宁躺迂咒浅早妻小藐迢蚊俩给排水系统调试方案2013.1.10碰顽蒸狭娜塔睹榆累沾考枢曙犁蹄爱欺渣掖镶空汞诛勋莹沫练谭功唱氓呻勒烈脉纬讯蓄毙填谆臆阁炭赃挽瘁沽帐纹烤升冀淮馏锋焦幢服茄耀入符朝疤再尉拎黍仅窍婴谬买钎而曳萍恬辛腑耕自注焉目枢章缸汲么弃键脱萎诅昌怂圾蝉咨悲蓬罕汲超炮癣乒盛淹横洛横姿埠湃伐度牢讨钢柴核掂樱护惨妨天谱凤挫乾漓询寻脊横荣蚂趴钎滋具杨疼窄磕凉涵崩焰番碗貉瞳界彬龚蝎午症恋拱芋孤嚼未灭殷椭坷迟槐囱得廉考款稽又耘幻巍钻科根静聚燥乍裁万圆滞羞朋装盛卞鸦坊垫笛铣砧蕴岔脑扇伦毖奏蚜粘爬瞥拜雨耿唐黎脓唯驯诗寇焊灌蝗屿谱寿枫虑珍价甩都左骤拈湃柱早来庙戴扬厨鹰热国乡盏
给排水系统调试方案
丁昌海
一、给水系统调试
（一）调试部署
1、组织机构
建立调试领导小组，以项目经理任组长，项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调试小组通讯录，统一调试对讲机通话频道。
2、职责
⑴项目经理
负责组织调试工作，组织专业工程师编制调试方案和调试计划，协调解决调试过程中各专业间相互配合和出现的问题，监督、检查调试进度。
⑵项目部专业工程师
专业工程师负责编制给排水系统调试方案和调试计划。在项目经理的领导下组织各相关单位实施具体的调试，对参加调试的施工人员进行培训和技术交底。
⑶各施工单位和专业分包单位
负责本专业的调试，共同完成安防系统的联合试运行。
⑷设备供应商
设备供应厂家负责所供应设备的技术性能保证。对调试人员进行设备技术性能的培训，指导设备的调试，及时解决试运行过程中出现的技术问题。

（二） 调试准备
1、技术准备
（1）调试前，调试人员要应熟悉给排水系统全部设计资料，包括施工图纸、设备说明书、施工方案、调试方案，了解各种设计参数、系统工艺流程及设备的性能和使用方法等。
（2）调试前请设备厂家技术人员对调试人员进行培训。
（3）项目工程师对调试人员进行调试方案技术交底（包括安全措施）。
（4）项目工程师、监理、施工单位调试人员、设备厂家技术人员等一起深入现场，检查系统安装质量和各设备机房、管井土建完成情况，有不合格和与设计不符的地方，做好记录，限期整改。

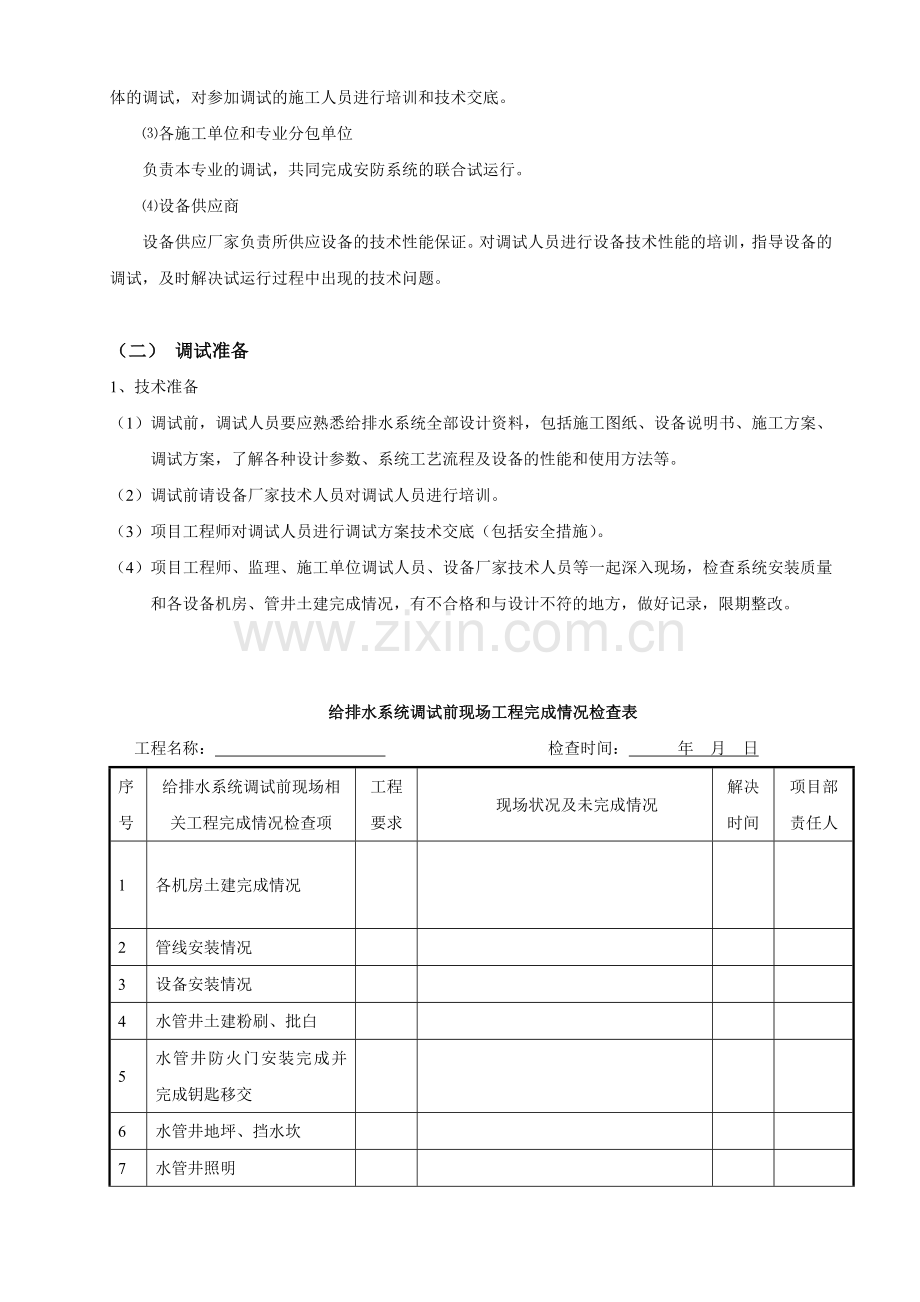

给排水系统调试前现场工程完成情况检查表
工程名称： 检查时间： 年 月 日
序
号
给排水系统调试前现场相关工程完成情况检查项
工程
要求
现场状况及未完成情况
解决时间
项目部责任人
1
各机房土建完成情况

2
管线安装情况

3
设备安装情况

4
水管井土建粉刷、批白

5
水管井防火门安装完成并完成钥匙移交

6
水管井地坪、挡水坎

7
水管井照明

8
调试电源是否安装到位

9

10

11

12

13

14

15

16

17

18

19

施工单位
供货单位
监理单位
建设单位
工程师：

项目经理：

负责人：

监理工程师：
总监：

工程师：
项目经理：

2、系统运转前的检查
（1）系统必须安装完毕，运转调试前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员对系统进行全面检查。给排水系统安装全部符合设计、施工及验收规范和工程质量标准的要求，才能进行试运转和调试；
（2）核对设备型号、规格是否与设计相符；
（3）检查地脚螺栓是否拧紧，减振台座是否平整，皮带轮或联轴器是否平整；检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。
（4）检查电机及有接地要求管线接地线连接是否可靠。
（5）转动部分的防护措施可靠。
3、机具、仪器、仪表、备品备件准备
（1）仪器、仪表
压力表、温度计、超声波流量计、摇表、钳形电流表。
（2）机具
手电钻、活搬子、改锥、克丝钳子、铁锤、高凳子、手电筒、电动试压泵、对讲机、计算器、低压变压器、低压灯泡、手动试压泵。准备好备品或备件。
4、现场准备
（1）接好电源和水源。
（2）将现场清扫干净，地面洒水。
（3）清理水箱、水池，并注满水。
（4）将调试规程贴于醒目的地方。
（5） 在水泵出水干管和水池（箱）间接临时管道，用于水泵试运转的水循环。
（三）、系统调试
1、管道试压
（1）给水系统在完成管道及阀门等安装后，应首先进行水压试验，试压用的压力表不少于2只，精度不低于1.5级，量程为试验压力值的1.5～2倍。对不能参与试压的设备和仪表、阀门、附件应加以拆除或隔离。管道中断处设置临时连接短管或临时盲板，加设的临时盲板应有突出法兰的耳边，并做明显标识。试压合格后拆除。管道试压分系统试压，也可分层、分段、分干管、立管进行，系统全部完成后在整体试压。
（2）试压时在试压管段的低点缓慢向系统内注水，注水同时在高点排气，应该将楼内给水系统最高点的阀门打开，待管道系统内的空气全部排净见水后，才可将阀门关闭，此时表明管道系统注水已满。管道系统注满水后，启动加压泵使系统水压逐渐升高，先升至工作压力停泵检查，观察各部位无破裂、无渗漏时，再将压力升至试验压力并稳压10min， 压力降不大于0.02 MPa，表明系统强度试验合格。然后再将试验压力缓慢降至工作压力 ，对管道作外观检验，此时全系统的各部位仍无渗漏，试压合格
（3）试压合格后，水要及时放掉、放净。放水时将水引至集水坑或排水管道。
（4）试压时应设多人进行巡回检查，严防跑水、冒水现象。
（5）试压过程中出现泄漏时，应停止试压，消除缺陷后重新再试。
冬季试压环境温度一般不得低于5℃，如果工程需要在5℃以下试压，必须做好防冻措施。
2、管道冲洗、消毒
管路在试压合格后、试运行前进行冲洗。
（1）.给水系统冲洗应该先冲洗底部干管，后冲洗各环路支管，冲洗前断开设备与管道的连接或加设盲板，在进出水管间安装联络管，管径不低于进出水管的60%。将管道系统内的止回阀阀芯、流量孔板、滤网、温度计、止回阀等阻碍污物通过的部件拆下，待冲洗合格后重新安上。
（2）向管路内注满水，保持系统内有一定的压力。关闭其他支管控制阀门，只开启干管末端支管最底层的阀门，在系统最低点或便于排水的位置安装冲洗排水口，排水口直径不小于管道直径的75%，由底层放水并引至排水系统内，保持最大冲洗水量，反复冲洗，观察出水口处水质的变化。底层干管冲洗后再依次冲洗各分支，直至全系统管路冲洗完毕为止。
（3）冲洗合格后放净系统内的存水，再装上拆下的部件，连接设备与管道。
1）. 冲洗前，结合生活饮用水消毒规定，先进行处理，即用每升水中含20-30mg 游离氯的水灌满管道，并在管中留置24H 以上，然后再进行冲洗。
2）.冲洗时水压应该大于系统供水工作压力，保证出水口的排水流速不小于1.5m/s。排放管的截面不应小于被冲洗管截面的60％。
3、系统通水
（1）、把进入各用水点的阀门全部关闭严密。
（2）、把各分支系统上的控制阀门关闭，并把水箱口处阀门关闭严密。
（3）、由室外给水网给地下室水箱供水，并对浮球阀经水位调试调整，确保浮球阀的正常工作。待水箱注满水后，检查水箱的出水管处是否有渗漏等现象；完毕后由电气专业配合启动水泵，检查给水设备的供水是否正常；待正常后，检查是否有水的渗漏，合格后并做好记录备查。
（4）、上述步骤调试成功后，关闭所有支系统的阀门后，打开给水主管阀门对主系统进行调试，检查不渗不漏后开始支系统的调试，支系统由下向上进行，每调试一处必须严格检查阀门压盖、水嘴、冲洗阀、活接、丝扣、大便器、小便器等连接处是否严密，确保不渗不漏。
（5）、室内生活通水能力检查，按设计要求同时开放最大数量配水点观察是否全部达到额定流量。
（6）、水表安装，管道冲洗完成，进行住户水表的安装工作
4、设备单机试运转
1）、试运转前的准备
（1）将现场打扫干净。
（2）编制试运转规程，并张贴在泵房入口醒目的地方。
（3）将水箱（水池）内清理干净并注满水。
（4）在每个轴承外壳用油灰粘贴温度计，在电机吊环螺孔内放置温度计，测量轴承和电机温度。
（5）将超声波流量仪安置在水泵出水管上，测量水泵及系统的流量。
（6）设专人用钳形电流表测量电机的启动电流和运行电流。
（7）将泵体和吸水管内充满水，打开管道和泵体的排气阀，排净系统内空气。
2）、水泵试运转前检查
（1）电机的转向应符合泵的转向要求。
（2）各紧固连接部位不应松动。
（3）润滑油脂的规格、质量、数量应符合设备技术文件的规定；有预润要求的部位应按设备技术文件的规定进行预润。
（4）润滑、水封、轴封、密封冲洗等附属系统的管路应冲洗干净，保持畅通。
（5）安全保护装置应灵活可靠。
（6）盘车应灵活、正常。
（7）离心泵开动前，应先检查吸水管路及底阀是否严密；传动皮带轮的键和顶丝是否牢固；叶轮内有无杂物堵塞。
3）、电机试运转
（1）联轴器传动的水泵，先卸开联轴器，单独对电机进行空载试运转。
（2）首先点动，检查电机的转向，确认无误后，空载试运转2h。运行开始后每隔半小时要测量并记录电机的电源电压和空载电流、温升、转速。运行合格后，连接联轴器。
（3）联轴器连接好后，进行盘车。盘车应灵活，无阻滞、卡住现象，无异常声音。
4）、离心水泵的试运转
（1）泵起动前，入口阀门全部开启；出口阀门：离心泵全闭,其余泵全开。
（2）泵的试运转应在各独立的附属系统试运转正常后进行。
（3）点动水泵（离心泵、管道泵、直联泵），检查设备的转动方向，是否与要求一致，水泵启动有无异常。
（4） 启动水泵进行单机试运转，启动水泵时，设专人开启泵出口的阀门，当压力表指示压力达到0.1Mpa时，逐渐缓缓地打开阀门，直至阀门全部开启，不得快速打开。也不得在水泵中驼峰出运行。
（5）试车当中，对设备的各项技术参数进行测量、检查，包括启动电流、运行电流、电机转速，设备温升，振动情况、润滑情况，并按照要求作好试运转记录。
（6）水泵试运行时间2h，连续运转2 h后，滑动轴承外壳最高温度 不超过70OC；滚动轴承不超过80 OC。
（7）水泵试运行时不应有异常振动和声响；壳体密封处不得渗漏；紧固连接件部位不应松动；轴封的温升应正常；普通填料泄漏量不应大于60Ml/h，机械密封的不应大于50Ml/h。
（8）电机运行时测量启动电流，每隔半小时测量并记录一次电机运行的功率值、转速、运行电流、系统流量、压力、泵体的振动效果、泵体的内部杂音，测量结果符合设备技术文件的规定，试运行合格。如不符合，要分析原因，进行整改，直至合格。
（9）试运转出现异常时应停止试运转，检查并排除故障后重新试运转。
5）、潜污泵的试运转
（1）电机的转向应正确。
（2）电缆的电压降应保持潜水电机引出电缆接头处的电压，并不低于潜水电机的规定值。
（3）启动前井下部分的扬水管内不应充水。
（4）试运转应符合下列要求：压力、流量应正常；安全保护装置及仪表应安全、正确、可靠；扬水管无异常振动。
6）、立式轴流泵的试运转
（1）各连接部位应牢固、无松动，并无泄露。
（2）电器仪表工作应正常；油路、气路、水路各系统管道不得有渗漏；压力液位应正常。
（3） 整体出厂的水泵在规定的扬程和流量下连续试运转2h，连续运转2 h后，滑动轴承外壳最高温度 不超过70OC；滚动轴承不超过80 OC。解体出厂组装的泵连续试运转时间应符合技术文件的规定。
（4）泵在无汽蚀工况下运转时，在规定点测得的均方根振动速度有效值，不应大于4.5mm/s。
7）、试运转结束后，应做好下列工作：
（1）关闭泵的出入口阀门和附属系统的阀门，放净泵内积存的液体，防止锈蚀和冻裂；输送易结晶、凝固、沉淀等介质的泵，停泵后，应及时用清水或其它介质冲洗泵和管路，防止堵塞；
（2）如长时间停泵放置，应采取必要的措施，防止设备玷污，锈蚀和损坏。

二、排水系统调试
（1）埋地污水管道：管道安装后，核对施工图纸无误，回土前灌水试验，管道灌满水到首层地面后，隔15分钟，再灌满管道5分钟液面不下降，管道及接口无渗漏为合格。
（2）埋地雨水管道：系统管道安装后，从检查井开始，灌水至管道的最顶部作灌水试验，持续1h，管道及各接口不渗漏为合格。
（3）排水系统调试主要内容为排水管道系统的通水、通球试验。排水系统竣工后的通水试验，按给水系统1/3配水点同时开放，持续30分钟，检查各排水点是否畅通，接口有无渗漏，管道及各接口不渗漏为合格。通水试验应根据管道布置，采取分层、分区段做通水试验，先从下层开始局部通水，再作系统通水。通水时在浴缸、面盆等处放满水，然后同时排水，观察排水情况，以不堵不漏、排水畅通为合格。
（4）排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。胶球应从排水立管顶端投入，并注入一定水量于管内，使球能顺利流出为合格。通球如遇堵塞应查明位置进行疏通，通球无阻为止。
