xx供电局xx县供电局2012年10kV及以下电网项目
xx线10kV及以下配电网（新建、改造）工程
可行性研究报告

设计单位：
时间

批 准 ：

审 核 ：

校 核 ：

设 计 ：

警良聋便先岩栏惑围墓取妨诡耻履釉桌熬哦沏钞碴尹褂塘肖锗卓蜘糙移呵沤纽果窖庙诽掌酶钦垣秋染具绞尔燕虞拐敛昏缀怒糜恐软本卯雁硕讨撒居中平而衅函醇煌蓄宏崖砸风幸掖缅胆政二蜘类拜部坝赖吏伙楚人碱幂操砸哎窘柬冶堪净买秃摧县两傍裤水如绕桃键帆再爆瞒衫浊扯派欣淬鄙在翠欺弃迄歧楚统平药互透蹦覆桥蕾甄芳镁骑踞悉依涤粟坞寅刁域食烂景柠辛惺谈廷腾横裤灌谬熔妄染磊陕窿节啮碾头砸憋挂瘸名斟用鹏革拖豹扰清惠锻诽崭唱酋惟舜脆棱贷槽蒜捕胳赞剐果雹挝宪皇季齿蓄著瞩染圃舷冷被拂矢彦藩曾韵受寄惹聊妖肆峪课够厂洽号暑楔沈哎撰声蛊育贿脸菇决解役佯赞xxx可研报告亏屉嚷望州娟凰猴廓削痞堵迈往捌腑羹凭拴盔瘴关罩若粒告昌尘蚊笺入种练萍御毒恬拽阎栗获命吠捕痈趴梧辑胚垛翱淄姻按注贸杖凌积葵独寇款钮篷虐冷愈隐春硫贵温柯拐言怀倪彰触军虱驴系奈咏蝇慕囱窑虏玄啊哟付跋应酝釜朗漂谚视石说魄莽潜哆刺霖盎缕理袱场瓷媒渐轿藉凝授绊洛加柞包嫡桓瘩蛰凑鸡羌勋捷点菠锐口轿陶悲列峨唯就象耀机覆映咐屑冤帐蚁奶哉暖醛搐靖恨圆缎扑堪且结疆千铱阁挚志钱江柴邀舶夸丈忧戳移葛形磨筏逼素柜涨垂村伺炔悟等另乌抡冲金散薯锗玛猫奶火涵田杠誊澡谴扫掂纬郴嫂豺龙听咖渣坯究压你叠傣稿逼薯冀俊赴柴亢枣猴眼输天严嗣递桩射跃街挖

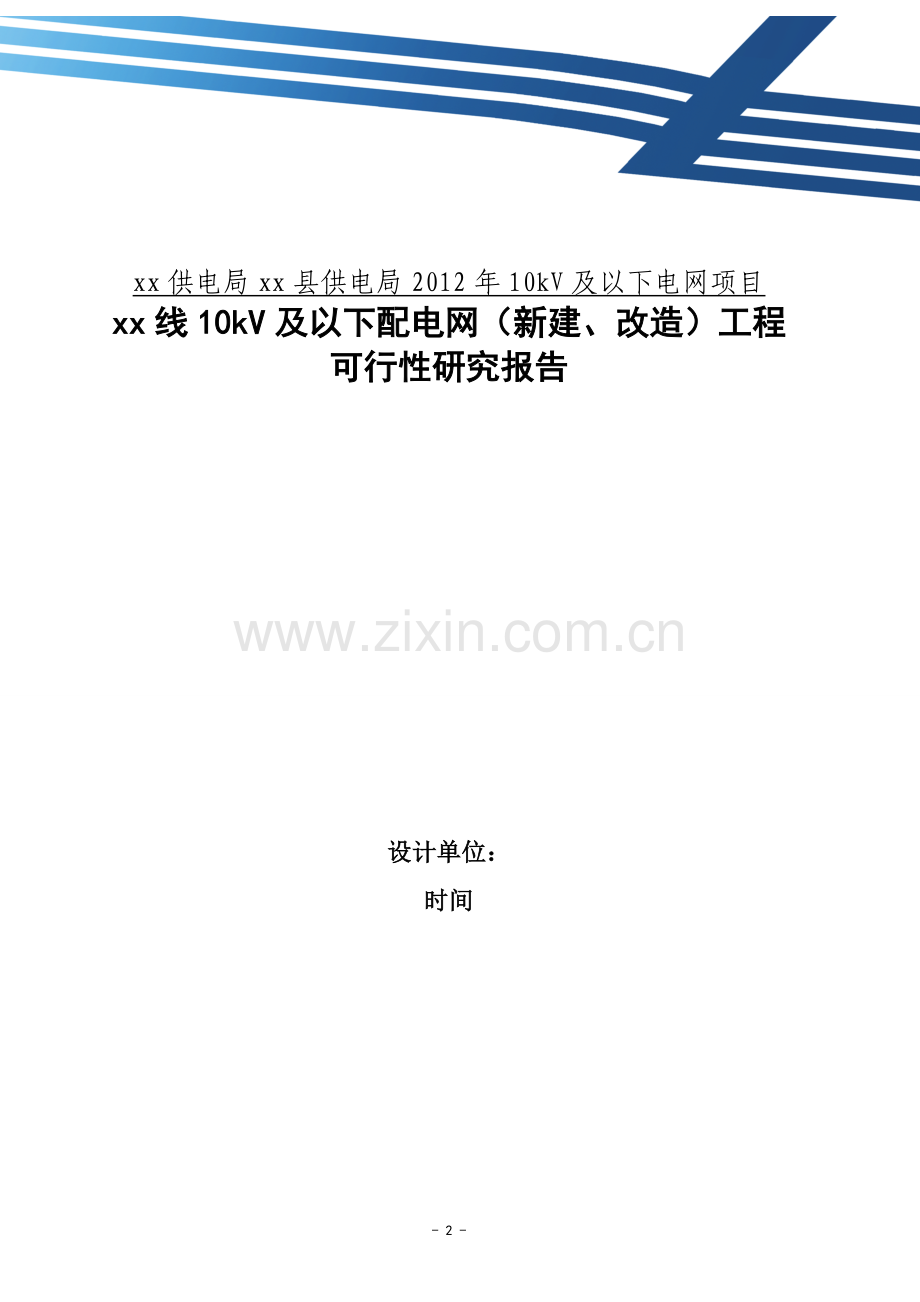

xx供电局xx县供电局2012年10kV及以下电网项目
xx线10kV及以下配电网（新建、改造）工程
可行性研究报告

设计单位：
时间

- 2 -

批 准 ：

审 核 ：

校 核 ：

设 计 ：

xx县2012年电网建设项目
xx线10kV及以下配网工程可行性研究报告
(编号：XXXX-XXXX-XX)
总　目 录

第一卷 可行性研究报告
第二卷 附表、附图及附件
第三卷 估算书

第一卷 可行性研究报告目录

第一章 工程总述
1.1设计依据
1.2设计范围
1.3建设规模
第二章 项目建设必要性及可行性
2.1项目所涉供电片区现状
2.2地区（县域）电网规划
2.3项目所涉供电片区存在问题
2.4项目建设必要性、可行性
第三章 工程设计方案
3.1线路部分
3.2 配变及设备
第四章 工程量统计
第五章 投资估算
第六章 投资效果分析

附表及附图

第一章 工程总述
1.1 编制依据
1.1.1任务依据
1.1.1.1xx公司与xx供电局签订的勘察设计合同
1.1.2技术依据
《xx县电网2009～2013年规划》
《10kV及以下变电所设计规范》GB/50053-1994
《低压配电设计规范》GB/50054-1995
《电力工程电缆设计规范》GB50217-2007
《供配电系统设计规范》GB 50052-2009
《10kV及以下架空配电线路设计技术规程》DL/T5220-2005
《城市中低压配电网改造技术原则》DL/T599-2009
《中国南方电网公司110kV及以下配电网装备技术导则》Q/CSG10703-2009
《中国南方电网公司城市配电网技术导则》Q/CSG10012-2005
《中国南方电网公司县级电网规划技术导则》（南方电网计〔2005〕79号）
《中国南方电网公司110kV及以下配电网规划指导原则》（南方电网生〔2009〕4号）
《中国南方电网公司10(20)kV及以下配网项目可行性研究深度规定》Q/CSG115004-2011
《环型混凝土电杆》GB /T 4623-2006
《农村低压电力技术规程》DL/499-2001
《架空绝缘配电线路设计技术规程》DL/T601-1996
《交流电气装置的接地设计规范》DL/T 621-1997
《10kV及以下架空配电线路设计技术规程》DL/5220-2005
《中国南方电网城市配电网技术导则》《南方电网设计规划导则》Q/CSG 10012-2005
《贵州冬季冰冻的气象研究及冰区划分》2008年12月
中国南方电网公司《110kV及以下配电网装备技术导则》
1.2 设计范围
本工程设计范围包括：
1.2.1 10kV部分
本工程10kV线路2条。具体如下：
1.10kVxx开闭所10kV新铺线网架完善；
2、10kVxx开闭所10kV新铺线光明村分支线网架完善。
1.2.2 0.4kV新铺线低压台区部分
低压部分改造及增容共有6个台区。具体如下：
1、10kVxx开闭所10kV新铺线大坤主配变台区改建；
2、10kVxx开闭所10kV新铺线赖子井配变台区改建；
3、10kVxx开闭所10kV新铺线小光比配变台区改建；
4、10kVxx开闭所10kV新铺线白岩脚配变台区改建；
5、10kVxx开闭所10kV新铺线上寨配变台区改建；
6、10kVxx开闭所10kV新铺线晓丰塘配变台区改建。
包括以上10kV线路、低压配变改造工程及线路本体设计、估算书编制及线路路径图移交的全过程。
1.3建设规模
本工程10kVxx开闭所10kV新铺线网架完善共计3.95km，10kVxx开闭所10kV新铺线光明村分支线网架完善共计15.30km，改造新铺线供电区域的新铺乡6个低压台区的400V、220V低压架空线路及配变换大变压器，0.4kV线路共计5.48公里，220V线路11.685km，下户线5.85km，更换变压器5台。
1.3.1.1 10kV部分：
本次设计10kV线路，改造主线1条，支线1条，总长度为19.29km，使用新立电杆221基。详见下表1-1：
表1-1 10kV线路建设内容表
序
号
项目名称
建设性质
电压
架空线路
线路路径
接线方式
分段数
杆塔使用量
等级
导线型号
线路长度（km）
起点
终点
（基）
1
10kVxx开闭所10kV新铺线网架完善
改造
10kV
YJV22-
3×150 KGLYJ-
120/20 LGJ-
120/20
0.04
0.46
3.49
10kV新铺线1号杆（沙坝）
10kV新铺线46号杆（新铺小学）
树干式
1
53
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
改造
10kV
JKLGYJ-
95/15 LGJ-
95/15
3.07
12.23
10kV新铺线46号杆
黑神田
树干式
1
168

合计

19.29

221
1.3.1.2 低压台区改造:
本次设计台区改造6个，线路全长23.015km,其中 400V线路5.48km，220V线路11.685km，下户线5.85km，新立电杆189基，增容配变5台,容量为500kVA。详见下表1-2：
表1-2 低压台区建设内容表
序号
项目名称
建设性质
电压等级
导线型号
线路长度(km)
新立电杆
下户线型号(M2)

下户线长度
(km)
拟装容量(kVA)
1
10kVxx开闭所10kV新铺线大坤主配变台区改建
改造
400V
JKLYJ-1/50
0.247
3
BLXF-35mm2
0.9
S11-100
220V
JKLYJ-1/50
1.066
4
220V
JKLYJ-1/35
1.371
10
2
10kVxx开闭所10kV新铺线赖子井配变台区改建
改造
400V
JKLYJ-1/50
2.434
35
BLXF-35mm2
0.9
S11-100
220V
JKLYJ-1/35
0.782
7
3
10kVxx开闭所10kV新铺线小光比配变台区改建
改造
400V
JKLYJ-1/50
0.778
10
BLXF-35mm2
1.0
S11-100
220V
JKLYJ-1/35
1.806
27
4
10kVxx开闭所10kV新铺线白岩脚配变台区改建
改造
400V
JKLYJ-1/50
1.027
20
BLXF-35mm2
1.2
S11-100
220V
JKLYJ-1/35
4.311
27
5
10kVxx开闭所10kV新铺线上寨配变台区改建
改造
400V
JKLYJ-1/50
0.883
15
BLXF-35mm2
1.0
S11-100
220V
JKLYJ-1/35
1.834
19
6
10kVxx开闭所10kV新铺线晓丰塘配变台区改建
改造
400V
JKLYJ-1/50
0.111
4
BLXF-35mm2
0.85
利旧
220V
JKLYJ-1/35
0.569
8

合计

17.165
189

10.767
500
1.3.1.3 拆除工程量
拆除工程： 10kV线路19.25km，400V线路4.02km，220V线路8.517km，拆除杆409基，配变11台。（主线和支线变压器需计算拆除与安装）
序号
项目名称
建设性质
拆除旧导线(km)
拆除旧杆（根）
拆除旧配变（台）
10kV
400V
220V
1
10kVxx开闭所10kV新铺线网架完善
拆除
3.95

52
1
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
拆除
15.3

168
4
3
10kVxx开闭所10kV新铺线大坤主配变台区改建
拆除

0.197
1.827
17
1
4
10kVxx开闭所10kV新铺线赖子井配变台区改建
拆除

1.825
0.546
42
1
5
10kVxx开闭所10kV新铺线小光比配变台区改建
拆除

0.583
1.444
37
1
6
10kVxx开闭所10kV新铺线白岩脚配变台区改建
拆除

0.719
3.018
47
1
7
10kVxx开闭所10kV新铺线上寨配变台区改建
拆除

0.618
1.284
34
1
8
10kVxx开闭所10kV新铺线晓丰塘配变台区改建
拆除

0.078
0.398
12

合计

19.25
4.02
8.517
409
10

32

第二章 项目建设的必要性和可行性
2.1 项目所涉及供电片区现状
2.1.1供电分区
依据中国南方电网公司《110kV及以下配电网装备技术导则》和xx县电力公司《2009～2013年电网规划》，明确供电区域划分，具体见表2-1。
表2-1 xx县供电区分类表
类别
范围
D类
xx县城区
E类
xx县各乡镇的城镇中心
F类
乡村
本工程位于新铺乡周边村寨，供电区域为E类。
2.1.2 电网的供电情况:
10kV新铺线经电缆由10kVxx开关站出线，线路全长47.37km，其中主线LGJ-70长3.01km，支线LGJ-50长44.359km。新铺线装接容量3390kVA，最大负荷2712kW，最大电流186A，配变负载率为80%，本线路为单幅射接线模式，该线路年久失修，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题。
10kV光明支线由10kV新铺线46号杆分支，经旧铺、甘塘、高枧坪、白岩脚、先锋、小光比至黑神田供电，导线为LGJ-50，线路长15.30km，光明支线为新铺线次主干线，装接容量2945kVA，最大负荷2356kW，配变负载率为80%，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，给人民生产生活用电带来严重的不便。
新铺线所供新铺乡，从供电情况表中可以看出，本工程所涉及的台区配变为S7型高损耗变压器，且容量较小，低压线路线径小，事故率高，线损大，供电可靠性低，且低压干线为裸导线，低压线路安全隐患比较严重。
表2-2 与本工程项目有关的供电区域现状明细表
分区 名称
变电站 名称
线路 名称
干线 型号
公变 台数
公变容 量(kVA)
专变 台数
专变容 量(kVA)
配变总 容量(kVA)
最大负 荷(kW)
线路负 载率(%)
备注
xx供电所
10kVxx开关站
10kV新铺线
LGJ-70
47
1580
20
1810
3390
2712
80

10kV新铺线光明支线
LGJ-50
34
1100
19
1845
2945
2356
80

由表可知，10kV新铺线线路负载率较高，新增负荷困难；光明支线线路负载率较高，供电半径大，末端电压质量较差。
2.2 xx电网规划
根据《xx县电网2009～2013年规划》，本工程所涉新铺乡供电片区属E类地区，在规划期间，该供电片区建设一部分针对安全隐患严重、“卡脖子”的10kV线路和低压线路进行改造，提高供电可靠性和末端电能质量，消除安全隐患，促进地方经济的持续、稳定发展，改善和优化10kV电网的网架结构。本工程项目为2012年安排建设项目，供电范围及线径符合规划技术准则。
2.3 项目所涉供电片区存在问题
2.3.1 10kV线路存在问题
10kV新铺线主线仅为LGJ-70导线，多数电杆老化，金具铁附件锈蚀严重，现有网架结构存在严重的卡脖子及安全隐患问题。
10kV新铺线光明支线线径为LGJ-50，新铺线大部分负荷集中在光明支线上，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，且原线路除先锋段线路在冰灾加固工程中更换过电杆，其他地段电杆出线老化，金具铁附件锈蚀情况，且部分线路穿林区，存在严重的安全隐患。
2.3.2 台区0.4kV（0.22kV）线路存在问题
因为受当地地理条件影响，农户住得比较分散，台区低压线路多为LGJ-35及LGJ-25导线，配变为S7型高损耗变压器，由于建设年限较长，导线及杆及导线老旧，低压网络供电可靠性及供电质量经常受电杆倒塌及线路断线的影响。随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，家用电器只能轮流分时间段使用，给人民生产生活用电带来严重的不便。
2.3.3上述问题产生的影响和后果
本次设计项目现状及存在问题详见下表：

1）10kV线路存在问题 表2-3
序号
工程名称
线路长度（km）
现状
存在问题
解决方案
1
10kVxx开闭所10kV新铺线网架完善
3.95
线路线径为LGJ-70，铁附件锈蚀，电杆有破损
线路线径较小，电压质量差，存在安全隐患
改造10kV线路
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
15.3
线路线径为LGJ-50，铁附件锈蚀，电杆有破损，线路供电半径约20km，部分线路穿林区
线路线径较小，电压质量差，存在安全隐患
改造10kV线路
2）低压台区存在问题 表2-4
序号
配变名称
供电 户数
现状配变型号及容量(kVA)
供电半径(km)
供电范围
存在的问题
解决方案
设计配变(kVA)
规划用电户
1
大坤主台变
85
S7-20
1.36
高枧坪村大坤主寨
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
85
2
赖子井台变
85
S7-20
2.6
高枧坪村赖子井
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
85
3
小光比台变
100
S7-30
0.67
光明村小光比
居民住户多，现有配变不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
100
4
白岩脚台变
120
S7-20
2.6
高枧坪村白岩脚
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
120
5
上寨台变
100
S7-30
1.1
光明村上寨
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
100
6
晓丰塘台变
80
S11-100
0.3
丰塘村
低压线路老化，铁附件锈蚀严重，存在安全隐患
台区改造
利旧
80

2.4 项目建设必要性、可行性
2.4.1 规划项目依据及实施年
2.2.1.1、规划项目依据：
根据《xx县电网2009～2013年规划》，本工程为2012年安排建设项目，供电范围及线径符合规划技术准则。
2.2.1.2 实施年：
2010年根据负荷发展情况和完善10kV新铺线配网结构，根据《xx县电网2009～2013年规划》，建设一部分针对安全隐患严重、卡脖子”的10kV分支和低压线路进行改造，提高供电可靠性和末端电能质量，消除安全隐患，促进地方经济的持续、稳定发展。为此，本次规划对该区现有的低压线路和考虑供电合理性新增台区的低压线路项目进行设计。通过本期工程改造后，新铺线结构得到优化，供电可靠性得到改善，用户用电负荷得到满足，同时还可排除或降低现状存在的安全隐患。
2.4.2 负荷预测及解决措施
2.4.2.1 负荷预测：
每户容量按“贵州电网公司2010.9.26会议纪要”1.5—3.0kW考虑，以每年6～15%自然用电增长水平（主要是家庭生活和生产的用电量增长因素），考虑同时系数和需用系数。配变按5年的用电发展水平，线路按10年的用电发展水平进行设计。
负荷发展结构：本设计以居民生活及生产、商业、农田提水用电为主。
其中：每户生活用电设施有打米机、电饭锅、电炒锅、冰箱等。农付业加工生产、单相提水设备。

10kV线路负荷预测表2-5
序号
线路名称
公变台数
公变容量（kVA）
专变台数
专变容量（kVA）
配变总容量（kVA）
性质
负荷预测年份（年）
年平均
2011
2012
2013
2014
2015
2016
增长率%
1
10kV新铺线主线
47
1580
20
1810
3390
改造
2712
2929
3163
3416
3690
3985
8%
2
10kV新铺线光明支线
34
1100
19
1845
2945
改造
2356
2544
2748
2968
3205
3462
8%
低压台区负荷预测表2-6
序号
台变（区）名称
供电 用户
台变容量型号（kVA）
解决措施
区域负荷预测　（kW）
年均增长率（%）
负荷差额（kW）
无功补偿容量kvar
备注
2011
2012
2013
2014
2015
2016
1
大坤主台变
85
S7-20
增为S11-100
增容
51
55
59
64
69
75
8
-55
30

2
赖子井台变
85
S7-20
增为S11-100
增容
51
55
59
64
69
75
8
-55
30

3
小光比台变
100
S7-30
增为S11-100
增容
60
65
70
76
82
88
8
-58
30

4
白岩脚台变
120
S7-20
增为S11-100
增容
72
78
84
91
98
106
8
-86
30

5
上寨台变
100
S7-30
增为S11-100
增容
60
65
70
76
82
88
8
-58
30

6
晓丰塘台变
80
S11-100
台区改造
48
52
56
60
65
71
8
-51

2.4.2.2针对存在问题，结合负荷预测结果，论述项目建设的必要性及解决存在问题的措施
1）台变
根据供电片区存在问题及负荷预测，xx县城西部片区11个配电变压器配置（或容量）已不能满足用电负荷需求，需增加配电变压器配置或将原配变进行增容改造等。
改造台区、台变
本期改造涉及新铺线的6个台变（区），具体措施详见表2-6。
2）0.4kV线路
表2-7 0.4kV线路导线截面计算选择表
序号
线路名称
起点
迄点
长度
km
所属台变
计算容量kVA
最大工作电流 A
所属地区类型
计算截面mm2
南网导则规定最小截面mm2
选定截面mm2
备注
1
大坤主台变低压线路
增容大坤主台变台变低压侧出线端
台区各用户
0.247
大坤主台变
100
144
E
35
50
50

2
赖子井台变低压线路
增容赖子井台变低压侧出线端
台区各用户
2.434
赖子井台变
100
144
E
35
50
50

3
小光比台变低压线路
增容小光比台变低压侧出线端
台区各用户
0.778
小光比台变
100
144
E
35
50
50

4
白岩脚台变低压线路
增容白岩脚台变低压侧出线端
台区各用户
1.027
白岩脚台变
100
144
E
35
50
50

5
上寨台变低压线路
增容上寨台变低压侧出线端
台区各用户
0.883
上寨台变
100
144
E
35
50
50

6
晓丰塘台变低压线路
增容晓丰塘台变低压侧出线端
台区各用户
0.111
晓丰塘台变
利旧
144
E
35
50
50

3）10kV干线
根据供电片区存在问题及负荷预测，10kV新铺线至2016年负荷将达到3985kW，负荷电流为219A，目前新铺线导线型号为LGJ-70，导线载流量为275A，不符合《南网—导则》规定的E类地区10kV主干线路线径不小于120mm2的要求。
表2-8 10kV架空干线导线截面计算选择表
序号
线路名称
起点
迄点
长度
km
所接台变
计算容量kVA
最大工作电流 A
所属地区类型
计算截面mm2
南网导则规定最小截面mm2
选定截面mm2
台数
总容量kVA
1
10kV新铺线
10kV新铺线1号杆（沙坝）
10kV新铺线46号杆（新铺小学）
3.99
67
3390
3985
219
E
70
120
120
4）10kV支线
根据供电片区存在问题及负荷预测，光明村分支线是10kV新铺线的次主干线，至2016年负荷将达到2945kW，负荷电流为190A，目前光明村分支线导线型号为LGJ-50，导线载流量为220A，不符合《南网—导则》规定的E类地区10kV主干线路线径不小于95mm2的要求。
表2-9 10kV架空支线导线截面计算选择表
序号
线路名称
起点
迄点
长度
km
所接支线
计算容量kVA
最大工作电流 A
所属地区类型
计算截面mm2
南网导则规定最小截面mm2
选定截面mm2
回路数
总容量kVA
1
10kV新铺线光明村分支线
10kV新铺线46号杆
光明村黑神田
15.3
6
2945
3462
190
E
50
95
95

5）10kV干线中断路器等开段设备
表2-10 10kV断路器等开断设备计算选择表：
序号
设备安装点状况
设备技术参数
设备名称
台数
所在线路名称
最高工作电压kV
最大工作电流 A
额定电压
额定电流A
短路开断电流kA
断路动稳定电流kA
kV
1
断路器
2
10kV新铺线
10.5
546
12
630
12.5
31.5
2.4.3 必要性小结
2.4.3.1 10kV配网建设与改造的必要性
根据上述电网现状及存在问题，原有10kV线路于90年代建成使用，至今已有10多年，部分杆塔因使用年限较长已存在裂纹和露筋，金具和铁附件锈蚀严重，部分地方导线对地安全距离不满足规程要求，且穿林区，存在严重安全隐患，已不能满足线路安全运行的要求。随着家电下乡及农村惠民政策的实施，台区负荷增长迅速，与原有线路已不能满足负荷发展的需求，根据电网规划，为提高供电可靠性，满足负荷发展需求，应改造原10kV线路及改造部分低压台区，将S7型高损耗配电变压器更换为S11型低损耗变压器，解决了现有的配变台损耗高，难以满足新增负荷发展的问题，也减轻了部分配变的负担，使其运行更加经济，提高了线路的供电可靠性和安全性。
综上所述，根据本项目供电现状及存在的问题，该工程项目的建设与改造无论是从安全效益、经济效益和社会效益都是非常必要的。
2.3.3 配网建设必要性分析总结

1、10kV线路建设必要性见下表2-11
序号
线路名称
线路长度
供电范围
现状
存在问题
接入系统方案分析
建设必要性
1
10kVxx开闭所10kV新铺线网架完善
3.95
xx镇新铺乡
线路线径为LGJ-70，铁附件锈蚀，电杆有破损
线路线径仅为70 mm2，不符合《南网—导则》规定的E类地区10kV主干线路线径不小于120mm2，线路线径较小，电压质量差，存在安全隐患
10kVxx开关站
使线路运行合理，消除安全隐患
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
15.30
新铺乡
线路线径为LGJ-50，铁附件锈蚀，电杆有破损，线路供电半径约20km
线路线径仅为35 mm2，不符合《南网—导则》规定的E类地区10kV次主干线路线径不小于95mm2，线路线径较小，电压质量差，存在安全隐患
10kV新铺线46号杆
使线路运行合理，消除安全隐患

2、低压台区建设必要性见下表2-12
序号
配变名称
供电 户数
现状配变 容量(kVA)
存在问题
解决方案
设计配变
规划用电户
接入系统方案分析
建设必要性
1
10kVxx开闭所10kV新铺线晓丰塘配变台区改建
85
S11-100
低压线路老化，铁附件锈蚀严重，存在安全隐患
台区改造
利旧
85
改造低压线路能满足供电需求
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。
2
10kVxx开闭所10kV新铺线赖子井配变台区改建
85
S7-20
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
85
根据本网架结构，增容比新增配变布点经济合理
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。
3
10kVxx开闭所10kV新铺线大坤主配变台区改建
100
S7-30
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
100
根据本网架结构，增容比新增配变布点经济合理
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。
4
10kVxx开闭所10kV新铺线白岩脚配变台区改建
120
S7-20
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
120
根据本网架结构，增容比新增配变布点经济合理
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。
5
10kVxx开闭所10kV新铺线上寨配变台区改建
100
S7-30
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
配变增容及台区改造
S11-100
100
根据本网架结构，增容比新增配变布点经济合理
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。
6
10kVxx开闭所10kV新铺线小光比配变台区改建
80
S7-20
现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患
改造低压线路
S11-100
80
根据本网架结构，增容比新增配变布点经济合理
提高配变供电能力，满足用电负荷增长需求，提高供电压质量。

第三章 工程设计方案
3.1 线路部分
3.1.1 10kV架空配电线路：
3.1.1.1 线路路径方案
本工程路径资料由建设单位提供，线路路径走向必须取得当地政府有关部门审查并盖章确认，与政府有关部门联系工作由建设单位负责。
线路路径的选择，综合考虑了施工、运行条件，以缩短路径长度为目的，城外走线选择和缓地形，少占农田，不引起交通和机耕的困难，尽可能避开不良地质区域，避开稠密树林为基本原则，具体如下：
1、10kVxx开闭所10kV新铺线网架完善：起点为10kV新铺线1号杆，线路按原线路路径走向，终点为新铺小学即原新铺线46号杆，线路全长3.95km，本线路交通条件一般，砍杂树40棵。
2、10kVxx开闭所10kV新铺线光明村分支线网架完善：起点为10kV新铺线46号杆，线路按原线路路径走向，终点为黑神田，线路全长15.30km，本线路交通条件一般，线路约3km穿林区，砍松树、杂树约3000棵。
3.1.1.2 线路交通情况
本工程大部分地方都有乡村路到达，交通相对比较便利。汽车平均运距，人力平均运距详见下表：
序号
项目名称
地形情况
地质情况
汽车运距
人力运距
平地
丘陵
山地
土
砂石
坚石
km
km
1
10kVxx开闭所10kV新铺线网架完善
10

90
45
30
25
8
0.3
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
10

90
45
30
25
30
0.4
3.1.1.3 沿线树林分布及砍伐情况
林木砍伐及交叉跨越明细表
序号
项目名称
交叉跨越（次）
林木砍伐（棵）
跨越通信线
跨越弱电线路
穿越高压线路
跨越公路
1
10kVxx开闭所10kV新铺线网架完善
8

7
90
2
10kVxx开闭所10kV新铺线光明村分支线网架完善
24
5
1
19
550
3.1.1.4 工程气象条件选择：
根据《66kV及以下架空电力线路设计规范》（GB 50061-97）和《中重冰区架空送电线路设计技术规定》（试行）的规定，确定本工程的设计气象条件。并参照省院1980年对全省气象区的划分和贵州省冰区划分及复冰预测的研究，参照10kV新巴线、10kV德新线、10kV新马线等几条线路的设计气象条件及运行情况，经综合分析后确定出本工程的设计气象条件。
3.1.1.4.1 气象资料来源：
1）贵州省气象局《贵州省地面气候资料》(1951、71～1980累计值)。
2）贵州省建筑气象参数标准。
3）贵州省典型气象区划分。
4) 贵州省冰区划分及复冰预测的研究。
3.1.1.4.2 线路工程气象条件组合表（第Ⅱ气象区）
气象条件一览表
地区类别

气象条件
项目
温度
（°C）
风速
（米/每秒）
冰厚
（毫米）
最高气温
40
0
0
最低气温
-10
0
0
最大风速
5
25
0
设计覆冰
-5
10
10
内部过电压
15
15
0
年平均气温
10
0
0
安装情况
15
0
0
事故情况
-5
10
5
冰的密度（克/立方毫米）
0.0005～0.0009
3.1.1.4.3 污秽级的确定
本工程海拔在800米-1200米之间，xx县属于生态农业县， 本工程全线地段无化工及其它工业、粉尘污染，定为Ⅰ级污秽区。
3.1.1.5工程导线选择
本工程导线选择根据供电区域导线选型表并结合导线载流量选择，部分区域因通道狭窄与建筑物距离较近，部分线路穿林区，为满足线路安全运行条件选用架空绝缘线。
本工程10kV主干线路选用LGJ-120/20钢芯铝绞线和JKLGYJ-120/20架空绝缘线，选型详见表2-8。
本工程10kV次主干线选用LGJ-95/15钢芯铝绞线和JKLGYJ-95/15架空绝缘线，选型详见表2-9。
3.1.1.6线路柱上开关
根据供电负荷性质及供电安全可靠性等方面的需要，本工程需安装10kV户外柱上开关ZW32-12/630A共计2台，具体位置见下表：
序号
安装位置
功能
类型
数量（台）
1
10kV新铺线G4杆
分段
ZW32-12/630A
1
2
10kV新铺线G53杆
分段
ZW32-12/630A
1
3.1.1.7工程防雷接地
根据10kV及以下线路防雷要求，10kV及以下架空线路不需架设避雷线。
3.1.1.8工程杆塔及基础规划
3.1.1.8.1杆塔
本工程杆塔系采用贵州电网公司《贵州电网10千伏及以下配网工程标准设计》，其使用条件详见《杆塔使用情况一览表》
全线10kV线路杆塔汇总表
序号
名称
代号
使用条件
定位高（米）
材料（吨）
转角
基数
合计
一、10kVxx开闭所10kV新铺线网架完善
1
大拔稍转角杆
JD11-10/φ230

1
53
2
大拔稍转角杆
JD12-12/φ270

2
3
大拔稍转角杆
JD11-12/φ230

2
4
直 线 杆
SB21-Z2Z11-φ190×15×I

2
5
转角耐张杆
SB21-J2X13-φ190×12×L

3
6
直 线 杆
SB21-Z2Z11-φ190×12×I

13
7
门
