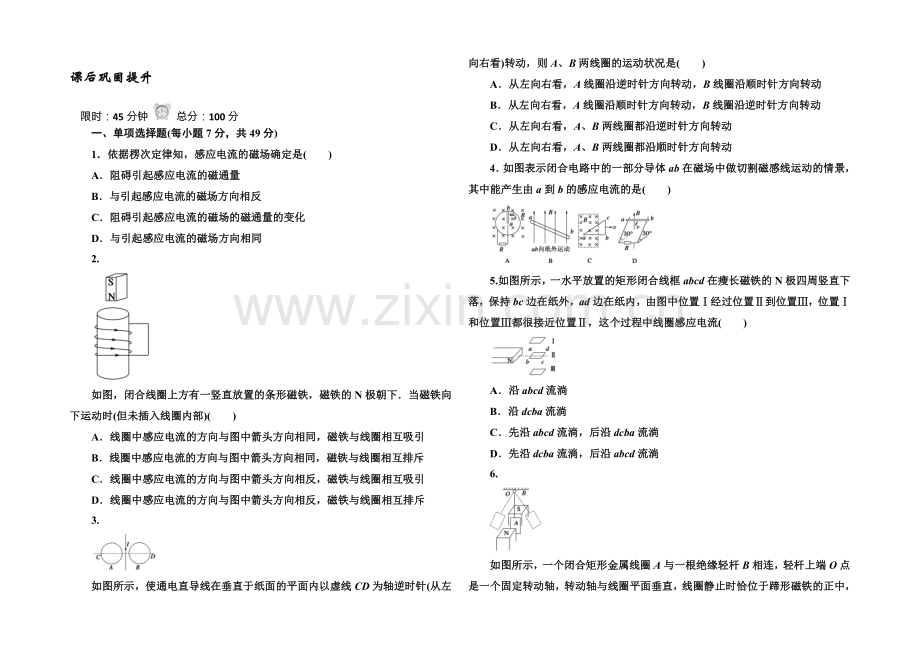

课后巩固提升
限时：45分钟 总分：100分
一、单项选择题(每小题7分，共49分)
1．依据楞次定律知，感应电流的磁场确定是( )
A．阻碍引起感应电流的磁通量
B．与引起感应电流的磁场方向相反
C．阻碍引起感应电流的磁场的磁通量的变化
D．与引起感应电流的磁场方向相同
2.
如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．当磁铁向下运动时(但未插入线圈内部)( )
A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
3.
如图所示，使通电直导线在垂直于纸面的平面内以虚线CD为轴逆时针(从左向右看)转动，则A、B两线圈的运动状况是( )
A．从左向右看，A线圈沿逆时针方向转动，B线圈沿顺时针方向转动
B．从左向右看，A线圈沿顺时针方向转动，B线圈沿逆时针方向转动
C．从左向右看，A、B两线圈都沿逆时针方向转动
D．从左向右看，A、B两线圈都沿顺时针方向转动
4．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )
5.如图所示，一水平放置的矩形闭合线框abcd在瘦长磁铁的N极四周竖直下落，保持bc边在纸外，ad边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈感应电流( )
A．沿abcd流淌
B．沿dcba流淌
C．先沿abcd流淌，后沿dcba流淌
D．先沿dcba流淌，后沿abcd流淌
6.

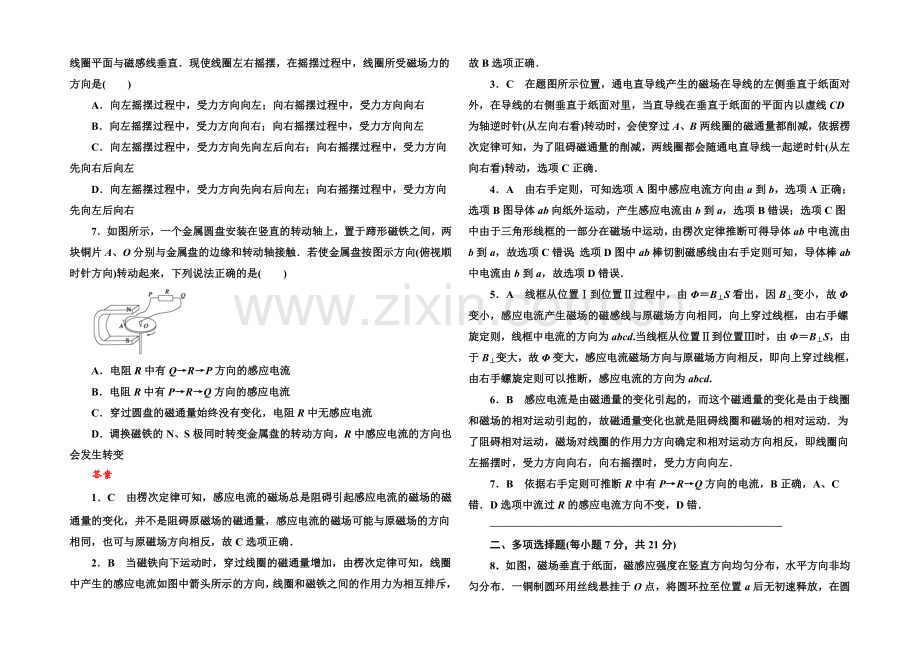

如图所示，一个闭合矩形金属线圈A与一根绝缘轻杆B相连，轻杆上端O点是一个固定转动轴，转动轴与线圈平面垂直，线圈静止时恰位于蹄形磁铁的正中，线圈平面与磁感线垂直．现使线圈左右摇摆，在摇摆过程中，线圈所受磁场力的方向是( )
A．向左摇摆过程中，受力方向向左；向右摇摆过程中，受力方向向右
B．向左摇摆过程中，受力方向向右；向右摇摆过程中，受力方向向左
C．向左摇摆过程中，受力方向先向左后向右；向右摇摆过程中，受力方向先向右后向左
D．向左摇摆过程中，受力方向先向右后向左；向右摇摆过程中，受力方向先向左后向右
7．如图所示，一个金属圆盘安装在竖直的转动轴上，置于蹄形磁铁之间，两块铜片A、O分别与金属盘的边缘和转动轴接触．若使金属盘按图示方向(俯视顺时针方向)转动起来，下列说法正确的是( )
A．电阻R中有Q→R→P方向的感应电流
B．电阻R中有P→R→Q方向的感应电流
C．穿过圆盘的磁通量始终没有变化，电阻R中无感应电流
D．调换磁铁的N、S极同时转变金属盘的转动方向，R中感应电流的方向也会发生转变
答案
1．C 由楞次定律可知，感应电流的磁场总是阻碍引起感应电流的磁场的磁通量的变化，并不是阻碍原磁场的磁通量，感应电流的磁场可能与原磁场的方向相同，也可与原磁场方向相反，故C选项正确．
2．B 当磁铁向下运动时，穿过线圈的磁通量增加，由楞次定律可知，线圈中产生的感应电流如图中箭头所示的方向，线圈和磁铁之间的作用力为相互排斥，故B选项正确．
3．C 在题图所示位置，通电直导线产生的磁场在导线的左侧垂直于纸面对外，在导线的右侧垂直于纸面对里，当直导线在垂直于纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，会使穿过A、B两线圈的磁通量都削减，依据楞次定律可知，为了阻碍磁通量的削减，两线圈都会随通电直导线一起逆时针(从左向右看)转动，选项C正确．
4．A 由右手定则，可知选项A图中感应电流方向由a到b，选项A正确；选项B图导体ab向纸外运动，产生感应电流由b到a，选项B错误；选项C图中由于三角形线框的一部分在磁场中运动，由楞次定律推断可得导体ab中电流由b到a，故选项C错误；选项D图中ab棒切割磁感线由右手定则可知，导体棒ab中电流由b到a，故选项D错误．
5．A 线框从位置Ⅰ到位置Ⅱ过程中，由Φ＝B⊥S看出，因B⊥变小，故Φ变小，感应电流产生磁场的磁感线与原磁场方向相同，向上穿过线框，由右手螺旋定则，线框中电流的方向为abcd.当线框从位置Ⅱ到位置Ⅲ时，由Φ＝B⊥S，由于B⊥变大，故Φ变大，感应电流磁场方向与原磁场方向相反，即向上穿过线框，由右手螺旋定则可以推断，感应电流的方向为abcd.
6．B 感应电流是由磁通量的变化引起的，而这个磁通量的变化是由于线圈和磁场的相对运动引起的，故磁通量变化也就是阻碍线圈和磁场的相对运动．为了阻碍相对运动，磁场对线圈的作用力方向确定和相对运动方向相反，即线圈向左摇摆时，受力方向向右，向右摇摆时，受力方向向左．
7．B 依据右手定则可推断R中有P→R→Q方向的电流，B正确，A、C错．D选项中流过R的感应电流方向不变，D错．
———————————————————————————
二、多项选择题(每小题7分，共21分)
8．如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中( )
A．感应电流方向先逆时针后顺时针再逆时针
B．感应电流方向始终是逆时针
C．安培力方向始终与速度方向相反
D．安培力方向始终沿水平方向
9．如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈等距离排列，且与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，依据穿过磁场后线圈间的距离，就能够检测出不合格线圈，通过观看图形，下列说法正确的是( )
A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动
B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动
C．从图中可以看出，第3个线圈是不合格线圈
D．从图中可以看出，第4个线圈是不合格线圈
10.如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆，如图所示立在导轨上，直杆从图示位置由静止开头在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面对外的匀强磁场，则在PQ杆滑动的过程中，下列推断正确的是( )
A．感应电流的方向始终是由P→Q
B．感应电流的方向先是由P→Q，后是由Q→P
C．PQ受磁场力的方向垂直杆向左
D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右
三、非选择题(共30分)
11.
如图所示，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧，若变阻器滑片P向左移动，则金属环A将向______(选填“左”或“右”)运动，并有________(选填“收缩”或“扩张”)趋势．
12.
按图所示的装置进行试验(A和B都是很轻的铝环，环A是闭合的，环B是断开的，A、B之间的连接杆是绝缘的)．当磁铁的任意一极快速靠近或远离A环时，你会看到什么现象？假如将磁铁快速靠近或远离B环，又会看到什么现象？请你用学过的物理学问来解释这些现象．
答案
8.AD 圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流为顺时针；再摆到b的过程中，磁通量向外减小，感应电流为逆时针，所以A正确；由于圆环所在处的磁场，上下对称，所受安培力竖直方向平衡，因此总的安培力沿水平方向，故D正确．
9．AC 若线圈闭合进入磁场时，由于产生电磁感应现象，依据楞次定律可推断线圈相对传送带向后滑动，A对；若线圈不闭合，进入磁场后，不会产生感应电流，故线圈相对传送带不发生滑动，B错；从图中可以看出，第3个线圈是不合格线圈，C对，D错．故选A、C.
10．BD 金属杆PQ滑动过程中，回路POQ面积先增大，后减小，因此通过回路的磁通量向外且先增大，后减小．由楞次定律可推断出回路中感应电流方向先是顺时针，后是逆时针，选项B正确；金属杆PQ所受磁场力方向可由左手定则推断，当回路中感应电流方向是顺时针时，PQ受磁场力的方向垂直于杆向左，当回路中感应电流方向是逆时针时，PQ受磁场力的方向垂直于杆向右，选项D正确．
11．左 收缩
解析：变阻器滑片P向左移动，电阻变小，电流变大，依据楞次定律，感应电流的磁场方向与电流磁场方向相反，相互排斥，则金属环A将向左移动，因磁通量增大，金属环A有收缩趋势．
12．见解析
解析：用磁铁的任意一极(如N极)靠近A环时，通过A环中的磁通量增加，依据楞次定律，A环中将产生感应电流，阻碍磁铁与A环靠近，A环将远离磁铁；同理，当磁极远离A环时，A环中产生感应电流的方向将阻碍A环与磁铁远离，A环将靠近磁铁．由于B环是断开的，无论磁铁靠近还是远离B环，都不会在B环中形成感应电流，所以B环将不移动．
