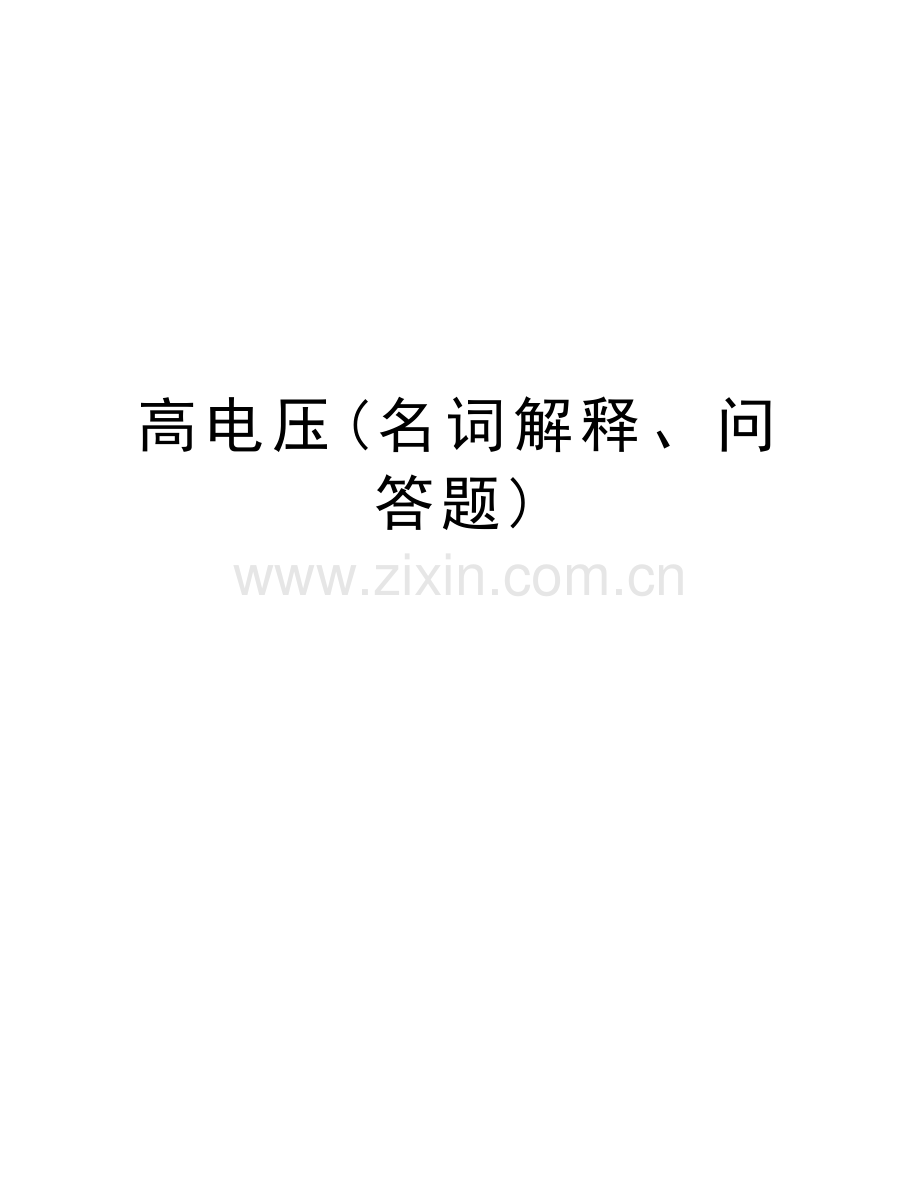

高电压(名词解释、问答题)教案资料.docx

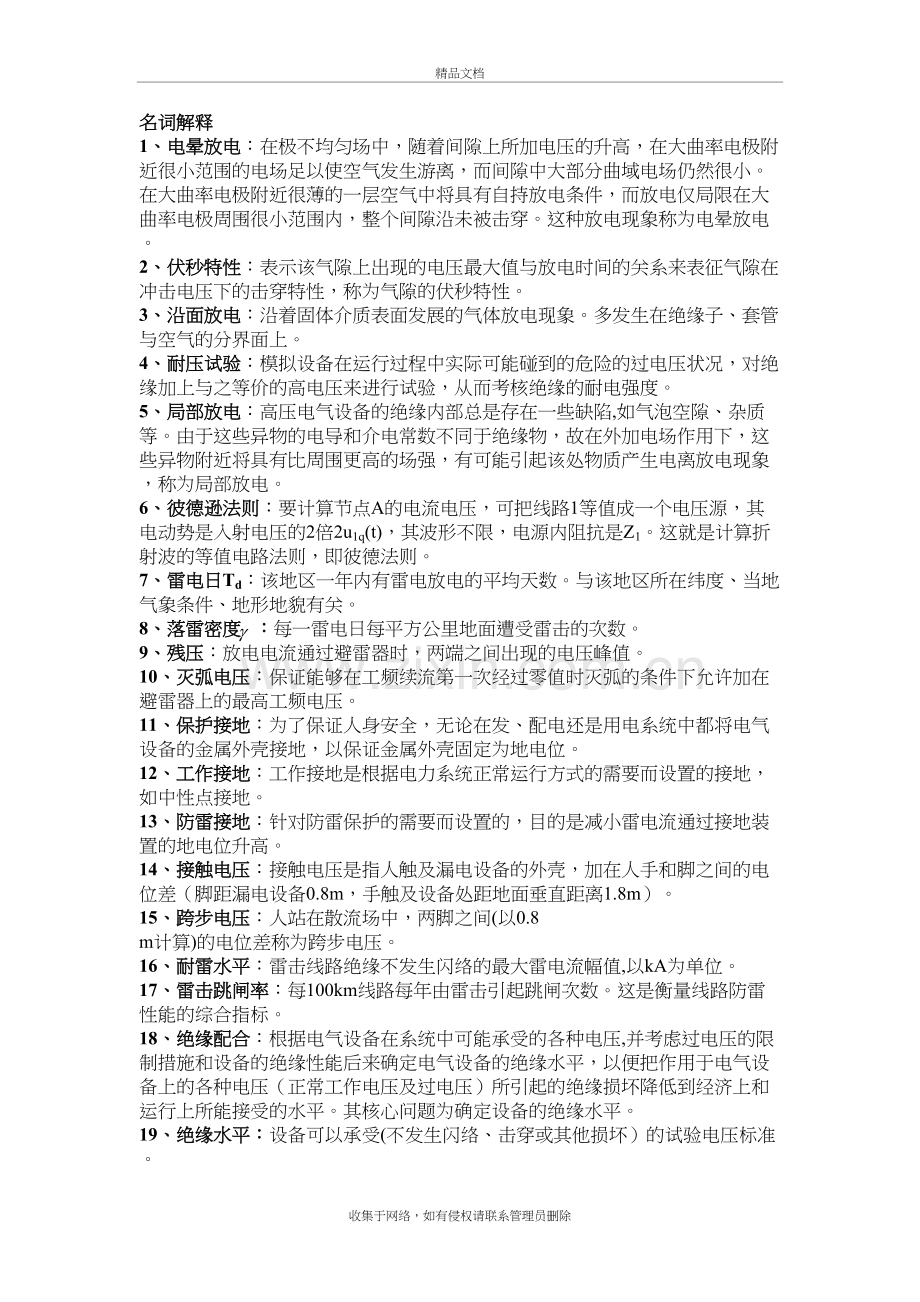

高电压(名词解释、问答题)精品文档名词解释1、电晕放电：在极不均匀场中，随着间隙上所加电压的升高，在大曲率电极附近很小范围的电场足以使空气发生游离，而间隙中大部分曲域电场仍然很小。在大曲率电极附近很薄的一层空气中将具有自持放电条件，而放电仅局限在大曲率电极周围很小范围内，整个间隙沿未被击穿。这种放电现象称为电晕放电。2、伏秒特性：表示该气隙上出现的电压最大值与放电时间的关系来表征气隙在冲击电压下的击穿特性，称为气隙的伏秒特性。3、沿面放电：沿着固体介质表面发展的气体放电现象。多发生在绝缘子、套管与空气的分界面上。4、耐压试验：模拟设备在运行过程中实际可能碰到的危险的过电压状况，对绝缘加上与之等价的高电压来进行试验，从而考核绝缘的耐电强度。5、局部放电：高压电气设备的绝缘内部总是存在一些缺陷,如气泡空隙、杂质等。由于这些异物的电导和介电常数不同于绝缘物，故在外加电场作用下，这些异物附近将具有比周围更高的场强，有可能引起该处物质产生电离放电现象，称为局部放电。6、彼德逊法则：要计算节点A的电流电压，可把线路1等值成一个电压源，其电动势是入射电压的2倍2u1q(t)，其波形不限，电源内阻抗是Z1。这就是计算折射波的等值电路法则，即彼德法则。7、雷电日Td：该地区一年内有雷电放电的平均天数。与该地区所在纬度、当地气象条件、地形地貌有关。8、落雷密度 ：每一雷电日每平方公里地面遭受雷击的次数。9、残压：放电电流通过避雷器时，两端之间出现的电压峰值。10、灭弧电压：保证能够在工频续流第一次经过零值时灭弧的条件下允许加在避雷器上的最高工频电压。11、保护接地：为了保证人身安全，无论在发、配电还是用电系统中都将电气设备的金属外壳接地，以保证金属外壳固定为地电位。12、工作接地：工作接地是根据电力系统正常运行方式的需要而设置的接地，如中性点接地。13、防雷接地：针对防雷保护的需要而设置的，目的是减小雷电流通过接地装置的地电位升高。14、接触电压：接触电压是指人触及漏电设备的外壳，加在人手和脚之间的电位差（脚距漏电设备0.8m，手触及设备处距地面垂直距离1.8m）。15、跨步电压：人站在散流场中，两脚之间(以0.8 m计算)的电位差称为跨步电压。16、耐雷水平：雷击线路绝缘不发生闪络的最大雷电流幅值,以kA为单位。17、雷击跳闸率：每100km线路每年由雷击引起跳闸次数。这是衡量线路防雷性能的综合指标。18、绝缘配合：根据电气设备在系统中可能承受的各种电压,并考虑过电压的限制措施和设备的绝缘性能后来确定电气设备的绝缘水平，以便把作用于电气设备上的各种电压（正常工作电压及过电压）所引起的绝缘损坏降低到经济上和运行上所能接受的水平。其核心问题为确定设备的绝缘水平。19、绝缘水平：设备可以承受(不发生闪络、击穿或其他损坏）的试验电压标准。问答题1、试分析波阻抗的物理意义及其与电阻之不同点。答：波阻抗为：波阻抗与电阻的区别：a波阻抗表示向同一方向传播的电压波和电流波之间比值的大小；b电磁波通过波阻抗为Z的无损线路时，其能量以电磁能的形式储存于周围介质中，而不像通过电阻那样被消耗掉；c如果导线上有前行波，又有反行波，两波相遇时，总电压和总电流的比值不再等于波阻抗， 即是： ；d波阻抗的数值Z只与导线单位长度的电感L0和电容C0有关，与线路长度无关。2、彼德逊法则的概念及适用范围。答：彼德逊法则：要计算节点A的电流电压，可把线路1等值成一个电压源，其电动势是入射电压的2倍2u1q(t)，其波形不限，电源内阻抗是Z1。将分布参数问题变成集中参数等值电路，把微分方程问题变成代数方程问题，简化计算。u1q(t)可以为任意波形，Z2可以是线路、电阻、电感、电容组成的任意网络。逊法则求解节点电压时的先决条件：线路Z2上没有反行波；或Z2中的反行波尚未到达节点A。3、输电线路的防雷措施。答：1 架设避雷线；2 降低杆塔接地电阻；3 架设耦合地线；4 采用不平衡绝缘方式；5 装设自动重合闸；6 采用消弧线圈接地方式；7 装设管型避雷器；8 加强绝缘。4、直配电机的防雷措施。答：(1) 避雷器保护，功能：降低侵入波幅值；(2)电容器保护，功能：限制侵入波陡度和降低感应雷过电压；(3) 电缆段保护（进线段保护），功能：限制流经FCD型避雷器中的雷电流使之小于3kA；(4) 电抗器保护，功能：在雷电波侵入时抬高首端冲击电压，使安装在电缆首端的避雷器放电。收集于网络，如有侵权请联系管理员删除
