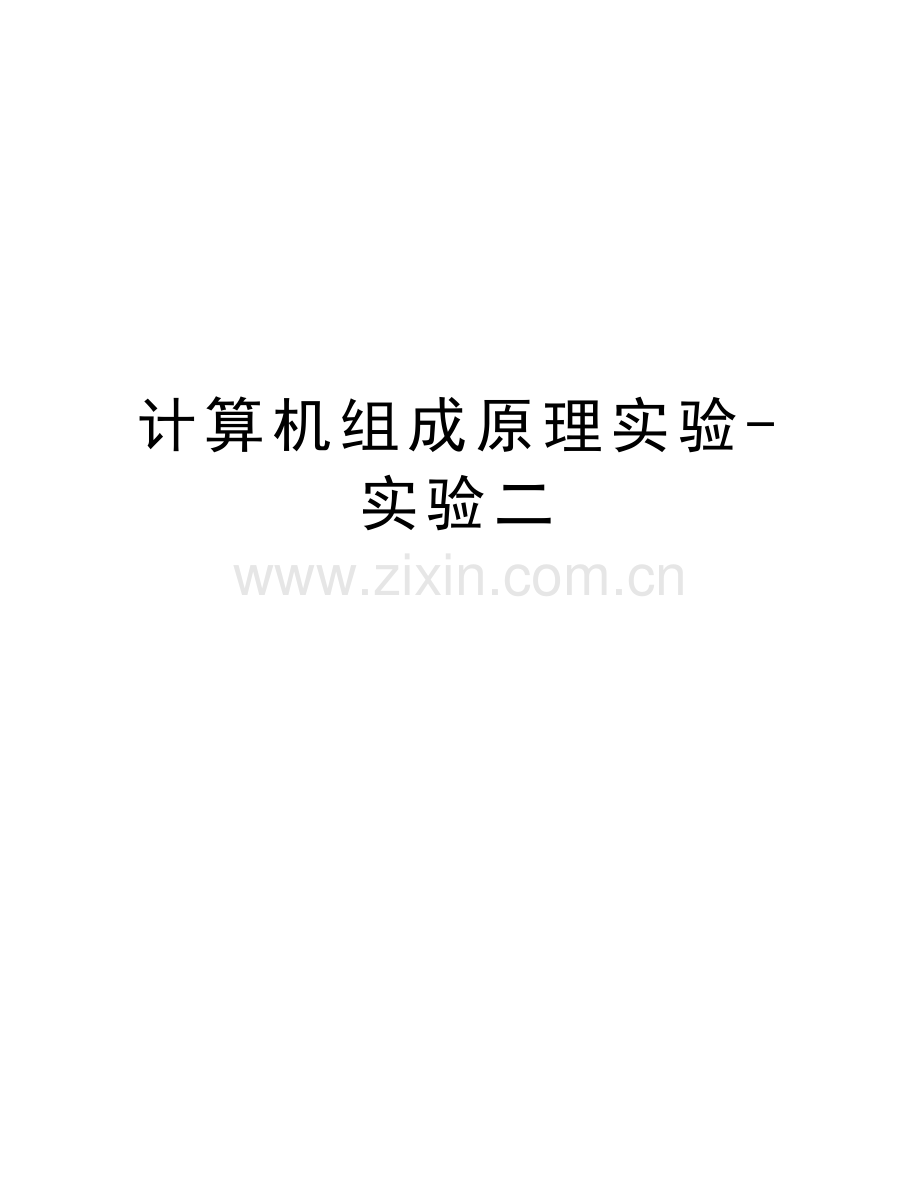

计算机组成原理实验-实验二

精品资料

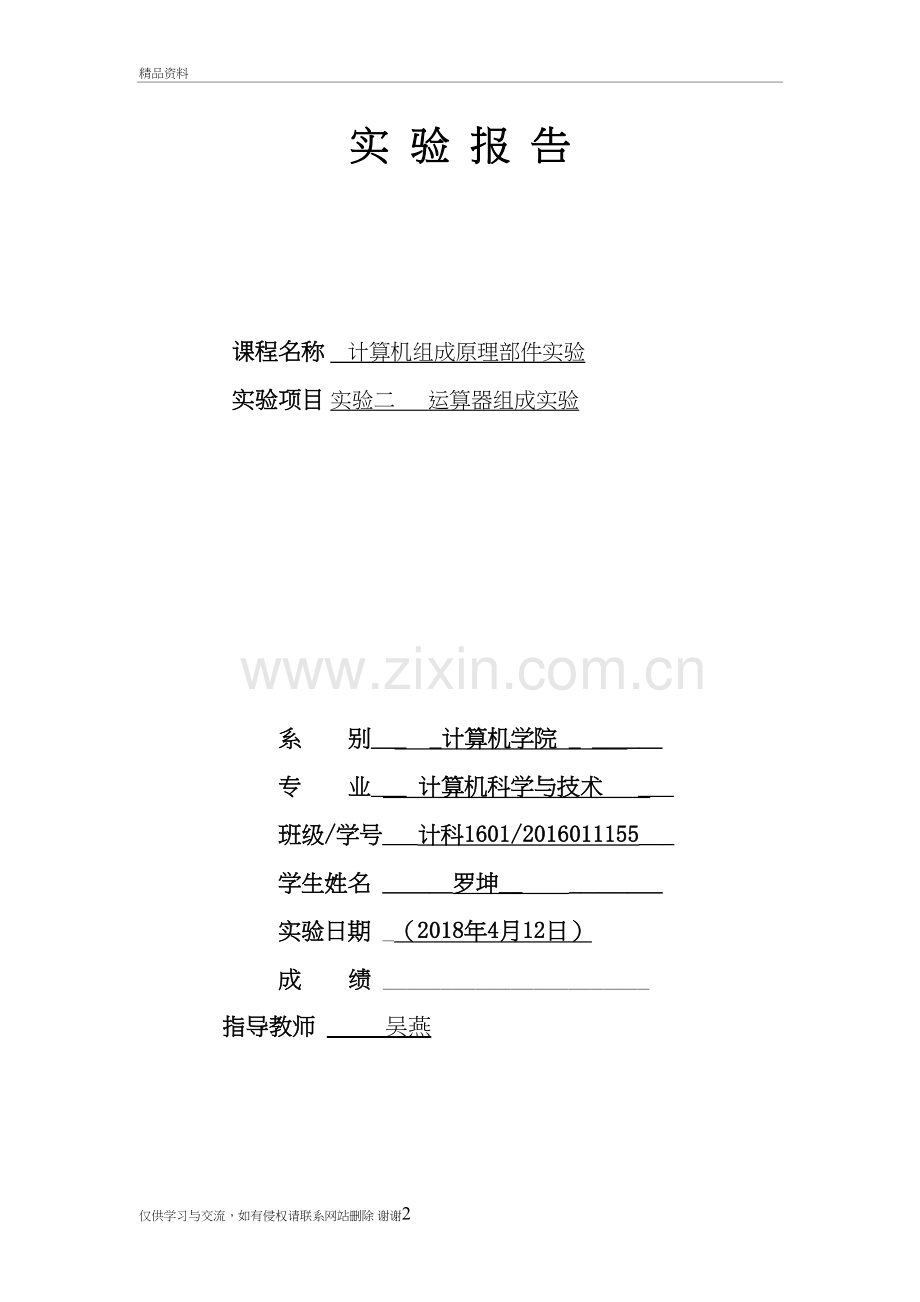

实 验 报 告

课程名称 计算机组成原理部件实验
实验项目 实验二 运算器组成实验

系 别___ _计算机学院 _ ______
专 业___ 计算机科学与技术 ___
班级/学号___计科1601/2016011155___
学生姓名 ______罗坤__ ________
实验日期 _（2018年4月12日）
成 绩 _______________________
指导教师 吴燕

实验二 运算器组成实验
一． 实验目的
（1）掌握算术，逻辑运算单元的工作原理。
（2）熟悉多通用寄存器结构的简单运存器。
（3）进一步熟悉运算器的结构传送通路及控制方法。
（4）按给定的各种操作流程完成运算。

二． 实验电路

三． 试验设备

数据通路板（B板）、控制信号板（A板）各一块。

四． 实验数据
1.CLR R0
OH→R0
SW=OH
SW-BUS
Ys1Ys0=11
LDR0,T4

2.INC R1
**H→R1
SW=**H
SW-BUS
Ys1Ys0=11
LDR1,T4
(R1)→DR1
YS1YS0=00
R1-BUS
LDDR1,T4
(DR1)+1→R1
000001 ALU
YS1YS0=11
LDR1,T4
YS1YS0=00
R1-BUS

3.COM R2
**H→R2
SW=**H
SW-BUS
YS1YS0=11
LDR2,T4
(R2)→DR2
YS1YS0=00
R2-BUS
LDDR2,T4
(DR2非)→R2
010110 ALU
YS1YS0=11
LDR2,T4
YS1YS0=00
R2-BUS

4.MOV R1,R0
**H→R1
SW=**H
SW-BUS
Ys1Ys0=11
LDR1,T4
(R1)→DR2
YS1YS0=00
R2-BUS
LDDR2,T4
(DR2) →R0
YS1YS0=00
LDR0,T4
YS1YS0=00
R0-BUS

5.SUB R1,R0
**H→R1
SW=**H
SW-BUS
Ys1Ys0=11
LDR1,T4
(R1)→DR1
YS1YS0=00
R1-BUS
LDDR1,T4
**H→R0
SW=**H
SW-BUS
Ys1Ys0=11
LDR0,T4
(R0)→DR2
YS1YS0=00
R2-BUS
LDDR2,T4
(DR1)-(DR2)→R0
011001 ALU
YS1YS0=11
LDR2,T4
YS1YS0=00
R2-BUS

五． 回答问题
（1）本实验包括几个通用寄存器？分别写出他们的名称。通用寄存器用的是什么芯片？请写出该芯片的全称。
答：本实验包括3个通用寄存器；他们的名称是U6(R0) U8(R1) U9(R2) ；74299
(2)通用寄存器共有几种工作状态？YS1YS2在该芯片工作时起到了什么作用？请列出全部工作状态的真值表。
答：通用寄存器共有5种工作状态；YS1YS2在该芯片工作时具有清零、并行置数、左移、右移及保持五种模式的功能；
8位通用移位寄存器
74299
输入信号
输出
CLR非
G1G2非
S1S2
CK
QA……QH
0
0 0
**
*
清零
1
**
1 1
↑
并接置数
1
0 0
0 1
↑
右移
1
0 0
1 0
↑
左移
1
0 0
0 0
*
保持

(3)列出将R1的内容读取到总线的全部信号。
答：YS1YS2=00；R1→BUS
(4)若要求将R0的内容传送到R1，这样的操作是否正确：将R0的内容读取到总线，直接写到R1里？若正确，写出具体操作过程；若不正确，解释器原因，并将正确的操作步骤按上述例题格式写出。
答：不正确，R0 R1的值不能使用总线直接替换，应该把R0的数据送到锁存器，由ALU运算出来F=B，读取到总线，再由总线写入R1。
(R0)→DR1
操作数=01
SW→BUS
YS1YS2=11
LDR0
YS1YS2=00
R0→BUS
LDDR1
KQD（T4）
② DR2→R0
F=B
S1 S2 S3 S4 M CN
1 0 1 0 1 0
YS1YS2=11
LDR1
KQD（T4）
YS1YS2=00
R1→BUS
六．实验总结
通过对实验二运算组成实验的学习，掌握了算术，逻辑运算单元的工作原理，更加熟悉了多通用寄存器结构的简单运存器，进一步熟悉了运算器的结构传送通路及控制方法，按给定的各种操作流程完成了运算，使得我对运算器组成更加了解。
