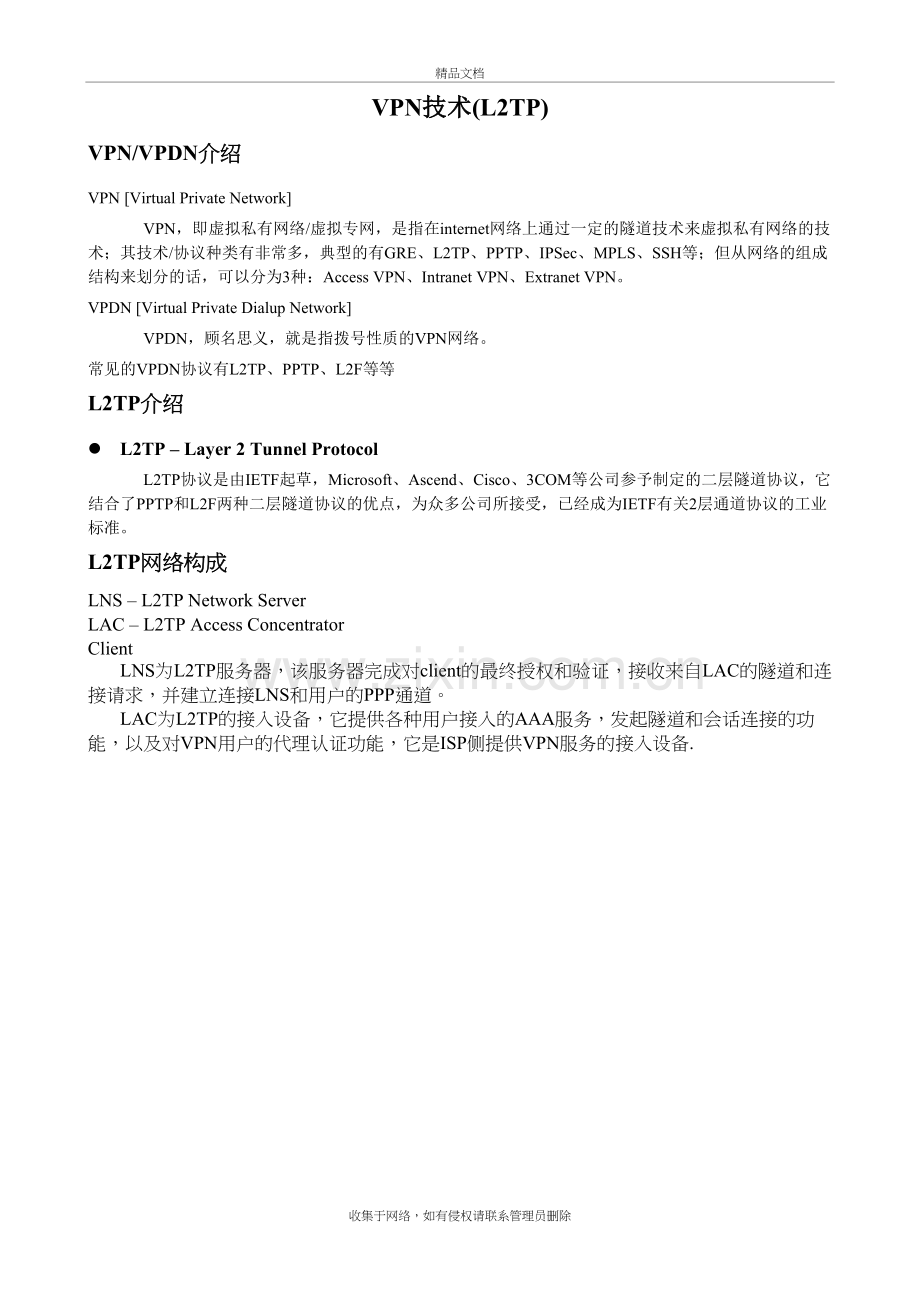

VPN技术(L2TP)
VPN/VPDN介绍
VPN [Virtual Private Network]
VPN，即虚拟私有网络/虚拟专网，是指在internet网络上通过一定的隧道技术来虚拟私有网络的技术；其技术/协议种类有非常多，典型的有GRE、L2TP、PPTP、IPSec、MPLS、SSH等；但从网络的组成结构来划分的话，可以分为3种：Access VPN、Intranet VPN、Extranet VPN。
VPDN [Virtual Private Dialup Network]
VPDN，顾名思义，就是指拨号性质的VPN网络。
常见的VPDN协议有L2TP、PPTP、L2F等等
L2TP介绍
l L2TP – Layer 2 Tunnel Protocol
L2TP协议是由IETF起草，Microsoft、Ascend、Cisco、3COM等公司参予制定的二层隧道协议，它结合了PPTP和L2F两种二层隧道协议的优点，为众多公司所接受，已经成为IETF有关2层通道协议的工业标准。
L2TP网络构成
LNS – L2TP Network Server
LAC – L2TP Access Concentrator
Client
LNS为L2TP服务器，该服务器完成对client的最终授权和验证，接收来自LAC的隧道和连接请求，并建立连接LNS和用户的PPP通道。
LAC为L2TP的接入设备，它提供各种用户接入的AAA服务，发起隧道和会话连接的功能，以及对VPN用户的代理认证功能，它是ISP侧提供VPN服务的接入设备.
L2TP的应用模型
l Intranet VPN
n L2TP的三要素：LNS、LAC、Client分别有三个独立的主机设备担当，各自完成不同的任务。
n 最终LNS和LAC之间分别建立L2TP和PPP，对于Client来说，网络完全是透明的。
Client PC在访问远端服务器的时候，其发往LAC的IP数据包可以触发L2TP的相关连接；
LAC会分别向LNS发起PPP（包括提供认证信息）和L2TP（tunnel、session）的连接请求；
LNS接收来自LAC的连接请求，并建立L2TP和PPP连接；同时完成授权和验证等操作 。

l Extranet VPN
n LNS、LAC、Client同样分别有三个独立的主机设备担当，各自完成不同的任务。
n 但LNS和LAC建立L2TP；LNS和Client建立PPP，所以Client PC必须安装、设置相应的PPP内容，要有一个拨号过程。
Client PC在访问远端服务器的时候，通过设置相应的PPP内容，其上层业务数据经过PPP封装之后，先发往LAC，从而触发PPP连接；
LAC收到PPP之后，负责跟LNS建立一条L2TP隧道，随后将PPP内容中继到LNS上（包括ppp的交互和认证等信息）；
LNS接收来自LAC的连接请求，并建立L2TP；之后同Client建立PPP的相关连接，同时完成授权和验证等操作 。
l Access VPN
n LAC和Client由一个主机来完成，通常是一个PC。
n PC client和LNS之间同时建立L2TP和PPTP的连接；用户需要分别设置L2TP和PPP的相关内容，使用时通常是一个“两次拨号”的过程。
Client PC通常需要安装L2TP的客户端软件（windows中一般有内置的，且一个软件中同时包含了L2TP和PPP的相关内容），在访问远端服务器的时候，应用数据会直接触发PPP和L2TP；分别去向LNS建立连接
LNS在收到请求之后，会跟PC完成和维护L2TP中所有的相关内容 。
★如果采用windows的L2TP客户端，需要注意一下，它内置的L2TP是跟IPSec捆绑在一起的。
–HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Rasman\Parameters
–添加双字节值如下：
–Value Name: ProhibitIpSec
–Value: 1
L2TP相关调试
常用的L2TP调试指令集：
show l2tp tunnel
show l2tp session
debug l2tp event
debug ppp negotiation
L2TP配置示例
l Intranet VPN

<192.168.0.0> LNS <10.0.0.0> LAC <192.168.1.0>

收集于网络，如有侵权请联系管理员删除
LNS配置：
aaa authentication login default local
aaa authentication enable default none
aaa authentication ppp default local
username admin password admin
username l2tp@ password 0 dcn
interface Virtual-template0
ip address 172.16.0.1 255.255.0.0
ppp authentication chap
ppp chap hostname l2tp@
peer default ip address 172.16.0.10
interface FastEthernet0/0
ip address 192.168.0.254 255.255.255.0
no ip directed-broadcast
interface Ethernet2/0
ip address 10.0.0.1 255.0.0.0
no ip directed-broadcast
ip route 192.168.1.0 255.255.255.0 172.16.0.10
vpdn enable
vpdn-group 1
accept-dialin
protocol l2tp
local-name LNS
port virtual-template 0

LAC配置（Intranet）：
aaa authentication login default local
aaa authentication enable default none
aaa authentication ppp default local
username admin password admin
username l2tp@ password 0 dcn
interface Virtual-tunnel0
ip address negotiated
no ip directed-broadcast
ppp chap hostname l2tp@
interface FastEthernet0/0
ip address 10.0.0.2 255.0.0.0
no ip directed-broadcast
interface FastEthernet0/1
ip address 192.168.1.254 255.255.255.0
no ip directed-broadcast
ip route 192.168.0.0 255.255.255.0 Virtual-tunnel0
vpdn enable
vpdn-group 1
request-dialin
domain
initiate-to ip 10.0.0.1 priority 1
protocol l2tp
local-name LAC

关于配置的详细解释，见本文档的最后一页
l Extranet VPN

<192.168.0.0> LNS <10.0.0.0> LAC <ppp>Client

LNS配置：
aaa authentication login default local
aaa authentication enable default none
aaa authentication ppp default local
username admin password admin
username l2tp@ password 0 dcn
interface Virtual-template0
ip address 172.16.0.1 255.255.0.0
ppp authentication chap
ppp chap hostname l2tp@
peer default ip address pool 172.16.0.10
interface FastEthernet0/0
ip address 192.168.0.254 255.255.255.0
no ip directed-broadcast
interface Ethernet2/0
ip address 10.0.0.1 255.0.0.0
no ip directed-broadcast
ip route 192.168.1.0 255.255.255.0 172.16.0.10
vpdn enable
vpdn-group 1
accept-dialin
protocol l2tp
local-name LNS
port virtual-template 0
LAC配置（Extranet）：
aaa authentication login default local
aaa authentication enable default none
aaa authentication ppp default local
username admin password admin
interface FastEthernet0/0
ip address 10.0.0.2 255.0.0.0
no ip directed-broadcast
interface Serial0/2
physical-layer mode async //设置为异步模式
no ip address
no ip directed-broadcast
ppp authentication chap
ppp chap hostname l2tp@
physical-layer speed 57600
line dial //线路拨号
vpdn enable
vpdn-group 1
request-dialin
domain
initiate-to ip 10.0.0.1 priority 1
protocol l2tp
local-name LAC

l Access模式

<192.168.0.0> LNS <ppp>LAC/Client
LNS配置：
aaa authentication login default local
aaa authentication enable default none
aaa authentication ppp default local
username admin password admin
ip local pool L2POOL 172.16.0.10 50
username l2tp@ password 0 dcn
interface Virtual-template0
ip address 172.16.0.1 255.255.0.0
ppp authentication chap
ppp chap hostname l2tp@
peer default ip address pool L2POOL
interface FastEthernet0/0
ip address 192.168.0.254 255.255.255.0
no ip directed-broadcast
interface Ethernet2/0
ip address 10.0.0.1 255.0.0.0
no ip directed-broadcast
ip route default *.*.*.*
vpdn enable
vpdn-group 1
accept-dialin
protocol l2tp
local-name LNS
port virtual-template 0

LAC配置（Access）：
以win2K/XP为例设置拨号。
L2TP配置示例详解
l Intranet VPN
第一步：配置AAA认证
config# aaa authentication login default local //开启console、telnet登陆认证
config# aaa authentication enable default none //关闭enbale密码
config# aaa authentication ppp default local //PPP认证必须开启
config# username admin password admin //定义本地登陆用户名密码
config# username l2tp@ password 0 dcn //定义L2TP认证用户名密码
第二步：配置接口IP地址
config# interface FastEthernet0/0
config_if# ip address 192.168.0.254 255.255.255.0
config# interface Ethernet2/0
config_if# ip address 10.0.0.1 255.0.0.0
第三步：配置L2TP服务器虚拟拨号模板
config# interface Virtual-template0
config_if# ip address 172.16.0.1 255.255.0. //ip Unnumber ×××
config_if# ppp authentication chap //PPP使用CHAP认证
config_if# ppp chap hostname l2tp@ //CHAP认证用户名
config_if# peer default ip address 172.16.0.10 //分配客户端IP地址
第四步：配置VPDN组
config# vpdn enable //配置vpdn功能使能
config# vpdn-group 1 //创建vpdn组，组名1
config_vpdn_1# accept-dialin //配置本vpdn组为NS
config_vpdn_1#protocol l2tp //配置隧道使用协议为l2tp
config_vpdn_1#local-name LNS //配置本地主机名LNS
config_vpdn_1#port virtual-template 0 //克隆配置的原端口为VT0
第五步：配置指向客户端私网的隧道路由
config#ip route 192.168.1.0 255.255.255.0 172.16.0.10

LAC配置思路和LNS同,请参考注释中的配置案例。
