硫磷对钢材的影响教学内容.doc

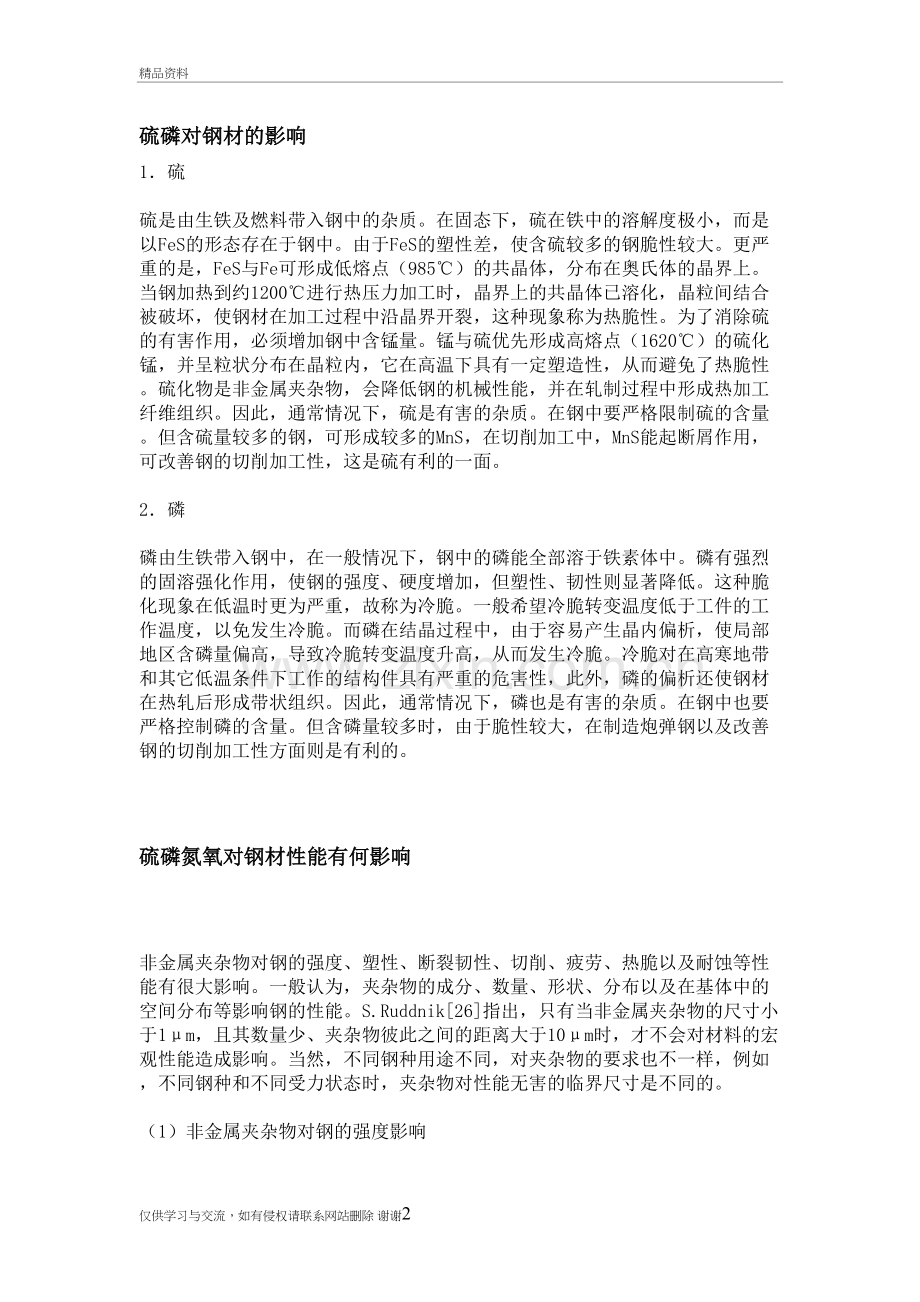

硫磷对钢材的影响精品资料硫磷对钢材的影响1硫硫是由生铁及燃料带入钢中的杂质。在固态下，硫在铁中的溶解度极小，而是以FeS的形态存在于钢中。由于FeS的塑性差，使含硫较多的钢脆性较大。更严重的是，FeS与Fe可形成低熔点（985）的共晶体，分布在奥氏体的晶界上。当钢加热到约1200进行热压力加工时，晶界上的共晶体已溶化，晶粒间结合被破坏，使钢材在加工过程中沿晶界开裂，这种现象称为热脆性。为了消除硫的有害作用，必须增加钢中含锰量。锰与硫优先形成高熔点（1620）的硫化锰，并呈粒状分布在晶粒内，它在高温下具有一定塑造性，从而避免了热脆性。硫化物是非金属夹杂物，会降低钢的机械性能，并在轧制过程中形成热加工纤维组织。因此，通常情况下，硫是有害的杂质。在钢中要严格限制硫的含量。但含硫量较多的钢，可形成较多的MnS，在切削加工中，MnS能起断屑作用，可改善钢的切削加工性，这是硫有利的一面。2磷磷由生铁带入钢中，在一般情况下，钢中的磷能全部溶于铁素体中。磷有强烈的固溶强化作用，使钢的强度、硬度增加，但塑性、韧性则显著降低。这种脆化现象在低温时更为严重，故称为冷脆。一般希望冷脆转变温度低于工件的工作温度，以免发生冷脆。而磷在结晶过程中，由于容易产生晶内偏析，使局部地区含磷量偏高，导致冷脆转变温度升高，从而发生冷脆。冷脆对在高寒地带和其它低温条件下工作的结构件具有严重的危害性，此外，磷的偏析还使钢材在热轧后形成带状组织。因此，通常情况下，磷也是有害的杂质。在钢中也要严格控制磷的含量。但含磷量较多时，由于脆性较大，在制造炮弹钢以及改善钢的切削加工性方面则是有利的。硫磷氮氧对钢材性能有何影响非金属夹杂物对钢的强度、塑性、断裂韧性、切削、疲劳、热脆以及耐蚀等性能有很大影响。一般认为，夹杂物的成分、数量、形状、分布以及在基体中的空间分布等影响钢的性能。S.Ruddnik26指出，只有当非金属夹杂物的尺寸小于1m，且其数量少、夹杂物彼此之间的距离大于10m时，才不会对材料的宏观性能造成影响。当然，不同钢种用途不同，对夹杂物的要求也不一样，例如，不同钢种和不同受力状态时，夹杂物对性能无害的临界尺寸是不同的。（1）非金属夹杂物对钢的强度影响夹杂物对钢的强度的影响与颗粒尺寸密切相关。通过在烧结铁中加入不同尺寸（0.0135m）、形状（球形和棱角的）、比例（08%）的氧化铝颗粒进行试验得出26：室温下，氧化铝颗粒超过1m时，使屈服强度和抗张强度降低；当夹杂物的含量很低时，对屈服强度的降低特别敏感。长谷川正义27向浇注的钢流中喷射高熔点氧化物，研究了不同的氧化物颗粒直径，体积比对常温抗张强度的影响，结果表明：无论喷射氧化铝或氧化锆试样，屈服和抗张强度都随粒子体积比的增大而升高。另外，金属断裂时，裂纹不仅在基体中形成，而且也经常在夹杂物中形成，造成钢的断裂，Smith提出边界夹杂物开裂的强度断裂理论28。（2）非金属夹杂物对钢的塑性影响通常夹杂物对钢材的纵向延性影响不大，而对横向延性的影响却很显著。研究表明，高强度钢的横向断面收缩率随夹杂物总量的增加而降低。夹杂形状对对横向延性的影响更为显著，随着带状夹杂物的增加，横向断面收缩率明显降低，这种带状夹杂物主要是硫化物。Funnell等29研究指出，夹杂物对钢的高温延性有很大影响，低碳钢在奥氏体区延性大大降低，其原因是细小的第二相析出物（如AlN、TiN、Nb(C,N)等）能有效钉扎奥氏体晶界，从而降低延性。（3）非金属夹杂物对钢的断裂韧性影响文献30,31中指出，S及硫化物的含量增加降低钢的各种韧性指标，钢的断裂韧性随着夹杂物数量或长度的增加而下降。曾光廷等31研究了硫化物和氮化物夹杂对钢的断裂韧性的影响，并与Krafft模型计算值进行了比较，结果得出：对断裂韧性的危害由小到大依次为VNTiSAlNNbNZrNAl2S3CeSMnS ；夹杂物含量与断裂韧性大小呈线性反比关系，TiS对断裂韧性没有影响。一些研究工作讨论了夹杂物作为裂纹根源的作用问题29，研究证明，钢中的脆性夹杂物由于与钢基体的热膨胀系数不同，在夹杂物周围容易产生内应力。李代锺30认为，为使钢材具有良好的韧性和使韧性各向异性尽可能降低，对夹杂物的要求是：夹杂物的体积分数尽可能低；夹杂物分布均匀；夹杂物要有紧凑的外形；夹杂物的硬度最好为钢基体的两倍，以使夹杂物在热加工时变形最小。 碳，硅，锰，磷，硫还有矾等对钢铁的影响和作用是碳（C）：是对钢的性能影响最大的基本元素。不同的碳含量依据钢中杂质元素含量和轧后冷却条件的不同对于钢的性能影响是不同的，随着钢中碳含量的增加，碳钢在热轧状态下的硬度直线上升，塑性和韧性降低。在亚共析范围内，碳对抗拉强度的影响是，随着碳含量增加，抗拉强度不断提高，超过共析范围后，抗拉强度随碳含量的增加减缓，最后发展到随碳含量的增加抗拉强度降低。另外，含碳量增加时碳钢的耐蚀性降低，同时碳也使碳钢的焊接性能和冷加工（冲压、垃拔）性能变坏。硅（Si）： 硅在碳钢的含量0.50。硅也是钢中的有益元素。在沸腾钢中，含硅量很低，硅是作为脱氧元素加入到钢中。在镇静钢中硅的含量一般为0.120.37。硅增大了钢液的流动性，除了形成非金属夹杂外，硅溶于铁素体中。随着硅含量的提高，钢的抗拉强度提高，屈服点提高，伸长率下降，钢的面缩率和冲击韧性显著降低。锰（Mn）： 在碳钢中，锰是有益元素。锰是作为脱氧除硫的元素加入到钢中的。对于镇静钢来说，锰可以提高硅和铝的脱氧效果，可以同硫形成硫化锰，相当程度上降低硫在钢中的危害。锰对碳钢的力学性能有良好的影响，它能提高钢热轧后的硬度和强度，原因是锰溶入铁素体中引起固溶强化。因此，精炼过程中要按照技术要求严格稳定控制各炉次的锰含量。磷（P）： 一般来说，磷是钢中的有害元素。它来源于矿石和生铁等炼钢原料。磷能提高钢的强度，但使塑性和韧性降低，特别是使钢的脆性转折温度急剧上升，即提高钢的冷脆性（低温变脆）。由于磷的有害影响，同时考虑到磷有较大的偏析，因而对其含量要严格的控制。但是在含碳量比较低的钢种中，磷的冷脆危害比较小。在这种情况下，可以用磷来提高钢的强度，如鞍钢生产的高强度IF钢就需要加入磷。另外，在适当的情况下，还利用磷的其他一些有益作用，如增加钢的抗大气腐蚀能力，如集装箱用钢；提高磁性，如电工硅钢；改善钢材的易切削加工性，减少热轧薄板的粘结等。硫（S）: 一般来说，硫是有害元素，他主要来自于炼铁、炼钢时加入的原材料和燃烧产物，二氧化硫。硫最大的为危害是引起钢在热加工时开裂，即产生所谓的热脆。硫能提高钢材的切削加工性，这是硫的有益作用。氮（N）： 钢中的氮来自炉料，同时，在冶炼、浇铸时钢液也会从炉气和大气中吸收氮。氮引起碳钢的淬火时效和形变时效，从而对碳钢的性能发生显著的影响。由于氮的时效作用，钢的硬度、强度固然提高，但是塑性和韧性降低，特别是在形变时效的情况下，塑性和韧性的降低比较显著。因此，对于普通低合金钢来说，时效现象是有害的，因而氮是有害元素。但对于一些细晶粒钢以及含钒、铌钢，由于氮化物的强化细化晶粒作用，氮成为有益元素。另外，作为合金元素，氮在不锈耐酸钢中得到应用，此外，氮化处理方法能使机器零件获得极好的综合力学性能，从而使零件的使用寿命延长。氢（H）： 钢中的氢是由锈蚀含水的炉料或从含有水蒸气的炉气中吸收的。氢对钢的危害是很大的。一是引起氢脆，即在低于钢材极限应力的作用下，经一定的时间后，在无任何预兆的情况下突然断裂，往往造成灾难性的后果。二是导致钢材内部产生大量细微裂纹缺陷白点，在钢材纵端面上呈光滑的银白的斑点，在酸洗后的端面上呈较多的发丝状裂纹，白点使钢材的延伸率显著下降，尤其是端面收缩率和冲击韧性降低得更多，有时可能接近于零值。因此具有白点的钢是不能用的，这类缺陷主要发生在合金钢中。氧（O）及其他非金属夹杂物： 氧在钢中的溶解度很低，几乎全部以氧化物夹杂形式存在于钢中，如FeO、AL2O3、MnO、CaO、MgO等。除此之外，钢中还存在FeS、MnS、硅酸盐、氮化物及磷化物等。这些夹杂物破坏了钢的基体的连续性，在静载荷和动载荷的情况下往往成为裂纹的起点。这些非金属夹杂物的各种状态不同程度的影响到钢的各种性能，尤其是对于钢的塑性、韧性、疲劳强度和抗腐蚀性等危害很大。因此，对于非金属夹杂物应严格控制。化学元素对钢性能的影响 1、碳(C)：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅(Si)：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.150.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.01.2%的硅，强度可提高1520%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅14%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰(Mn)：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.300.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰1114%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷(P)：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫(S)：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬(Cr)：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 8、 钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。 还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。 10、钒(V)：钒是钢的优良脱氧剂。钢中加0.5%的钒可细化组织晶粒，提高强度和韧性。钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。 11、钨(W)：钨熔点高，比重大，是贵生的合金元素。钨与碳形成碳化钨有很高的硬度和耐磨性。在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。 12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。在普通低合金钢中加铌，可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。铌可改善焊接性能。在奥氏体不锈钢中加铌，可防止晶间腐蚀现象。13、钴(Co)：钴是稀有的贵重金属，多用于特殊钢和合金中，如热强钢和磁性材料。 14、铜(Cu)：武钢用大冶矿石所炼的钢，往往含有铜。铜能提高强度和韧性，特别是大气腐蚀性能。缺点是在热加工时容易产生热脆，铜含量超过0.5%塑性显著降低。当铜含量小于0.50%对焊接性无影响。 15、铝(Al)：铝是钢中常用的脱氧剂。钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。 16、硼(B)：钢中加入微量的硼就可改善钢的致密性和热轧性能，提高强度。 17、氮(N):氮能提高钢的强度，低温韧性和焊接性，增加时效敏感性。 18、稀土(Xt)：稀土元素是指元素周期表中原子序数为57-71的15个镧系元素。这些元素都是金属，但他们的氧化物很象“土”，所以习惯上称稀土。钢中加入稀土，可以改变钢中夹杂物的组成、形态、分布和性质，从而改善了钢的各种性能，如韧性、焊接性，冷加工性能。在犁铧钢中加入稀土，可提高耐磨性。仅供学习与交流，如有侵权请联系网站删除 谢谢7
