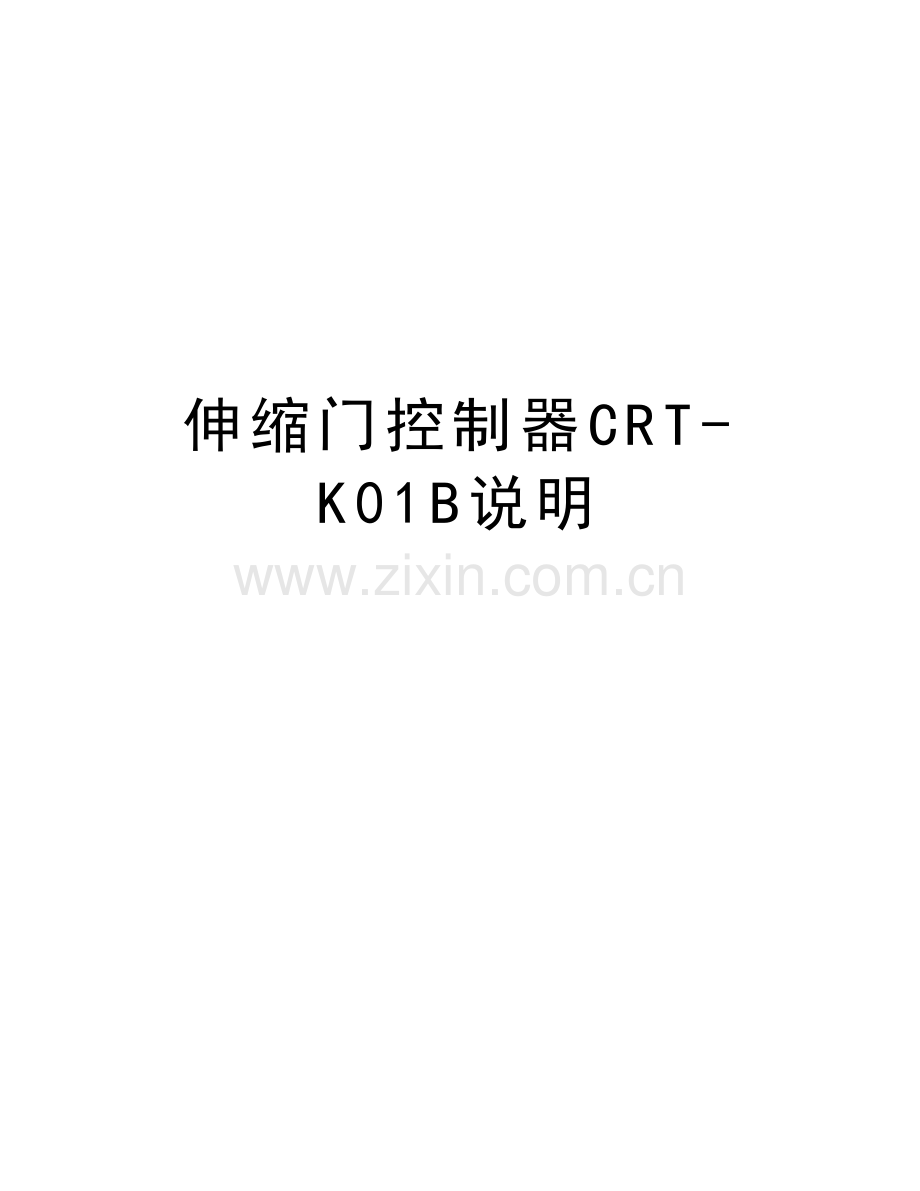

伸缩门控制器CRT-K01B说明

精品文档

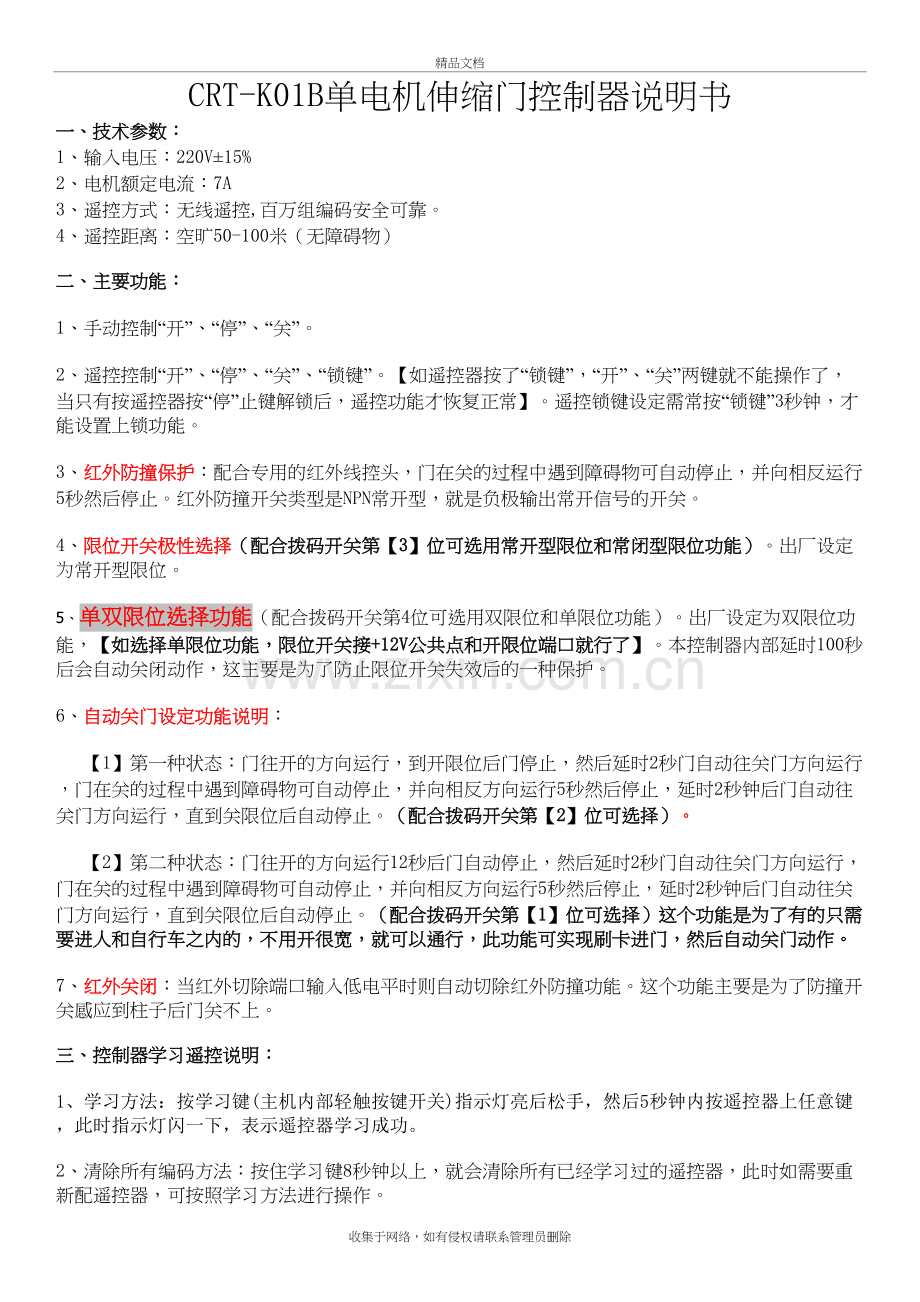

CRT-K01B单电机伸缩门控制器说明书
一、技术参数：
1、输入电压：220V±15%
2、电机额定电流：7A
3、遥控方式：无线遥控,百万组编码安全可靠。
4、遥控距离：空旷50-100米（无障碍物）
二、主要功能：
1、手动控制“开”、“停”、“关”。
2、遥控控制“开”、“停”、“关”、“锁键”。【如遥控器按了“锁键”，“开”、“关”两键就不能操作了，当只有按遥控器按“停”止键解锁后，遥控功能才恢复正常】。遥控锁键设定需常按“锁键”3秒钟，才能设置上锁功能。
3、红外防撞保护：配合专用的红外线控头，门在关的过程中遇到障碍物可自动停止，并向相反运行5秒然后停止。红外防撞开关类型是NPN常开型，就是负极输出常开信号的开关。
4、限位开关极性选择（配合拨码开关第【3】位可选用常开型限位和常闭型限位功能）。出厂设定为常开型限位。
5、单双限位选择功能（配合拨码开关第4位可选用双限位和单限位功能）。出厂设定为双限位功能，【如选择单限位功能，限位开关接+12V公共点和开限位端口就行了】。本控制器内部延时100秒后会自动关闭动作，这主要是为了防止限位开关失效后的一种保护。
6、自动关门设定功能说明：
【1】第一种状态：门往开的方向运行，到开限位后门停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。（配合拨码开关第【2】位可选择）。
【2】第二种状态：门往开的方向运行12秒后门自动停止，然后延时2秒门自动往关门方向运行，门在关的过程中遇到障碍物可自动停止，并向相反方向运行5秒然后停止，延时2秒钟后门自动往关门方向运行，直到关限位后自动停止。（配合拨码开关第【1】位可选择）这个功能是为了有的只需要进人和自行车之内的，不用开很宽，就可以通行，此功能可实现刷卡进门，然后自动关门动作。
7、红外关闭：当红外切除端口输入低电平时则自动切除红外防撞功能。这个功能主要是为了防撞开关感应到柱子后门关不上。
三、控制器学习遥控说明：
1、学习方法：按学习键(主机内部轻触按键开关)指示灯亮后松手，然后5秒钟内按遥控器上任意键，此时指示灯闪一下，表示遥控器学习成功。
2、清除所有编码方法：按住学习键8秒钟以上，就会清除所有已经学习过的遥控器，此时如需要重新配遥控器，可按照学习方法进行操作。
3、说明：一台主机最多可以配50个遥控器。
四、接线连接：

1、应严格遵照接线端子上标识接“火线“、”零线“，不能接反。
2、遵守安全规定，电力线与控制线一定要分开布线,避免产生干扰。
3、电机外壳一定要安全接地。
4、一定要反复确认所有接线正确才能接上电源。
五、安装场所(请专业人士安装调试)：
安装的场所及环境不适宜会缩短本产品的使用寿命。
六、产品维护：
1、遥控器使用DC12V 23A电池，切勿受潮、摔打撞击。
2、若遥控距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，在恶劣情况下，遥控距离有所缩短，此为正常现象。
保修说明：本公司产品质保一年
