高三理综实验专题之物理(5).docx

1．（16 分）
（1）（8分）探究小车加速度与合力、质量关系的试验装置如图甲所示：
①若要探究小车加速度与合力的关系，应保持_____不变，分别转变施加在小车上的拉力F，测出相对应的加速度a
②把附有滑轮的长木板右端垫高，在没有拉力作用时，让小车拖着纸带以确定的初速度 沿木板运动，打点计时器在纸带上打出一系列计时点，假如相邻计时点间距_____,就说明 摩擦力和小车重力沿木板向下的分力平衡;
③下列试验操作，正确的是_____（填选项序号字母
A．试验前，将接好纸带的小车停在靠近打点计时器处
B．试验前，将接好纸带的小车停在靠近滑轮处
C．先接通电源，再使纸带运动
D．先使纸带运动，再接通电源

④试验中使用50Hz沟通电源，在打出的纸带上选择5个计数点A、B、C、D、E，相邻两 个计数点之间还有4个点没有画出，测出C点到A点、E点到C点的距离如图乙所示，则纸 带的加速度以a=_____m/s2。
（2）（8分）某学习小组的同学欲测出一只有刻度无示数的电流表的内阻和满偏电流。
①他们先用欧姆表“X10”档粗测电流表内阻，指针稳定时如图所示，其示数为_____Ω保留两位有效数字）
②接着他们利用下列器材进行测量。要求：测量精度尽可能高，电表读数变化范围尽可 能大，滑动变阻器调整范围尽量大。
待测电流表A1 ：量程1 mA左右，共有N格；
电流表A2:量程1OmA，内阻；：
电流表A3:量程1OmA，内阻9左右；
滑动变阻器R1：最大阻值5Ω额定电流2 A；
定值电阻R2:阻值R2 =120Ω;
电池组E:电动势约为5 V，内阻约1Ω;
开关S—个，导线若干。
a．在答题卡对应的方框内画出你帮他们设计的电 路图并标明所选器材的代码；
b．若A2、A3表的示数分别为I2、I3时，电流表A1偏转了 N1格，则A1表的内阻为______满偏电流为______:。（结果用I2、I3、N1、N2、r2表示）

2．I．（4分）某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, =

II

II．某同学在探究规格为“6V，3W”的小电珠伏安特性曲线试验中：
①在小电珠介入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。（填选项前的字母）
A．直流电压10V B．直流电流5Ma
C．欧姆× 100 D．欧姆× 1
②该同学接受图甲所示的电路进行测量。图中R为滑动变阻器（阻值范围0~20,额定电流1．0A），L为待测小电珠，为电压表（量程6V，内阻20k），为电流表（量程0．6A，内阻1）,E为电源（电动势8V，内阻不计），S为开关。
（1）在试验过程中，开关S闭合前，滑动变阻器的滑片P应置于最______端；（填“左”或“右”）
（2）在试验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调整滑片P，电压表和电流表的示数总是调不到零，其缘由是______点至________点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“2点至3点”的导线）
（3）该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________。（填“不变”、“增大”或“减小”）

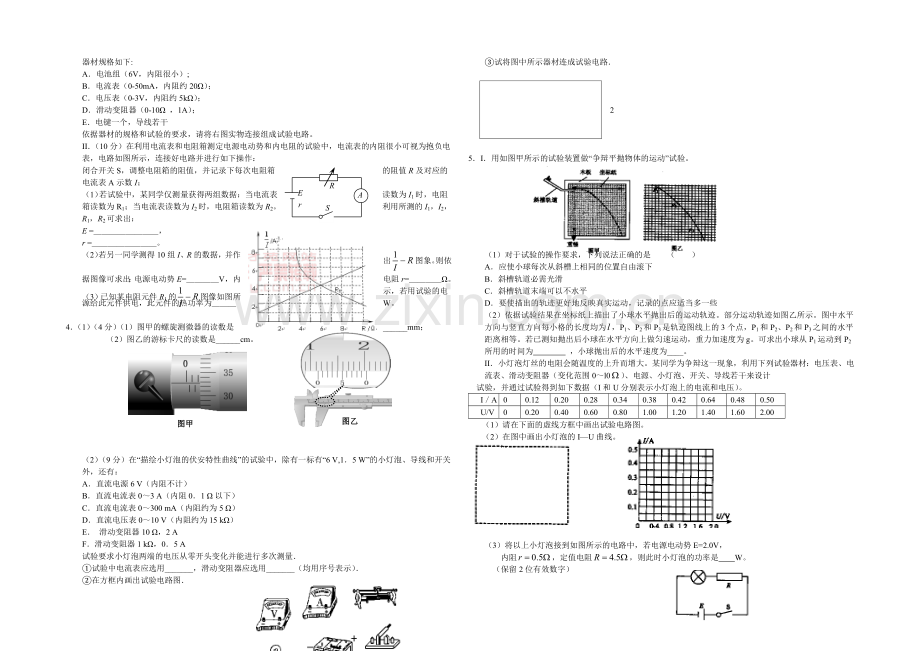

3．I．（5分）用伏安法较精确     的测量一个阻值约为50Ω的定值电阻，器材规格如下:
A．电池组（6V，内阻很小）;
B．电流表（0-50mA，内阻约20Ω）；
C．电压表（0-3V，内阻约5kΩ）；
D．滑动变阻器（0-10Ω ，1A）；
E．电键一个，导线若干
依据器材的规格和试验的要求，请将右图实物连接组成试验电路。
II．（10分）在利用电流表和电阻箱测定电源电动势和内电阻的试验中，电流表的内阻很小可视为抱负电表，电路如图所示，连接好电路并进行如下操作：
ArE
E
rE
SMrE
R
闭合开关S，调整电阻箱的阻值，并记录下每次电阻箱的阻值R及对应的电流表A示数I；
（1）若试验中，某同学仅测量获得两组数据：当电流表读数为I1时，电阻箱读数为R1；当电流表读数为I2时，电阻箱读数为R2。利用所测的I1，I2，R1，R2可求出：
E =＿＿＿＿＿＿＿＿，
r =＿＿＿＿＿＿＿＿。
（2）若另一同学测得10组I、R的数据，并作出图象。则依据图像可求出：电源电动势E=＿＿＿＿V，内电阻r=＿＿＿＿Ω。
（3）已知某电阻元件R1的图像如图所示，若用试验的电源给此元件供电，此元件的热功率为＿＿＿W。

4．（1）（4分）（1）图甲的螺旋测微器的读数是______mm；
（2）图乙的游标卡尺的读数是______cm。
图乙

图甲

（2）（9分）在“描绘小灯泡的伏安特性曲线”的试验中，除有一标有“6 V,1．5 W”的小灯泡、导线和开关外，还有：
A．直流电源6 V（内阻不计）
B．直流电流表0～3 A（内阻0．1 Ω以下）
C．直流电流表0～300 mA（内阻约为5 Ω）
D．直流电压表0～10 V（内阻约为15 kΩ）
E． 滑动变阻器10 Ω，2 A
F．滑动变阻器1 kΩ，0．5 A
试验要求小灯泡两端的电压从零开头变化并能进行多次测量．
①试验中电流表应选用_______，滑动变阻器应选用_______（均用序号表示）．
②在方框内画出试验电路图．
③试将图中所示器材连成试验电路．

2

5．I．用如图甲所示的试验装置做“争辩平抛物体的运动”试验。

（1）对于试验的操作要求，下列说法正确的是 （ ）
A．应使小球每次从斜槽上相同的位置自由滚下
B．斜槽轨道必需光滑
C．斜槽轨道末端可以不水平
D．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些
（2）依据试验结果在坐标纸上描出了小球水平抛出后的运动轨迹。部分运动轨迹如图乙所示。图中水平方向与竖直方向每小格的长度均为，P1、P2和P3是轨迹图线上的3个点，P1和P2、P2和P3之间的水平距离相等。若已测知抛出后小球在水平方向上做匀速运动，重力加速度为g。可求出小球从P1运动到P2所用的时间为 ，小球抛出后的水平速度为____。
II．小灯泡灯丝的电阻会随温度的上升而增大。某同学为争辩这一现象，利用下列试验器材：电压表、电流表、滑动变阻器（变化范围0～l0）、电源、小灯泡、开关、导线若干来设计
试验，并通过试验得到如下数据（I和U分别表示小灯泡上的电流和电压）。
I／A
0
0.12
0.20
0.28
0.34
0.38
0.42
0.64
0.48
0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
2.00
（1）请在下面的虚线方框中画出试验电路图。
（2）在图中画出小灯泡的I—U曲线。

（3）将以上小灯泡接到如图所示的电路中，若电源电动势E=2.0V，
内阻，定值电阻，则此时小灯泡的功率是 W。
（保留2位有效数字）

参考答案
1．

2．

3．I．分压，外接法各2分，连图1分
II．②、E=I1I2（R1-R2）/（I2-I1）、r= （I1R1- I2R2）/（I2-I1）
③2．0V、2．0Ω
④0．375W
4．

5．
