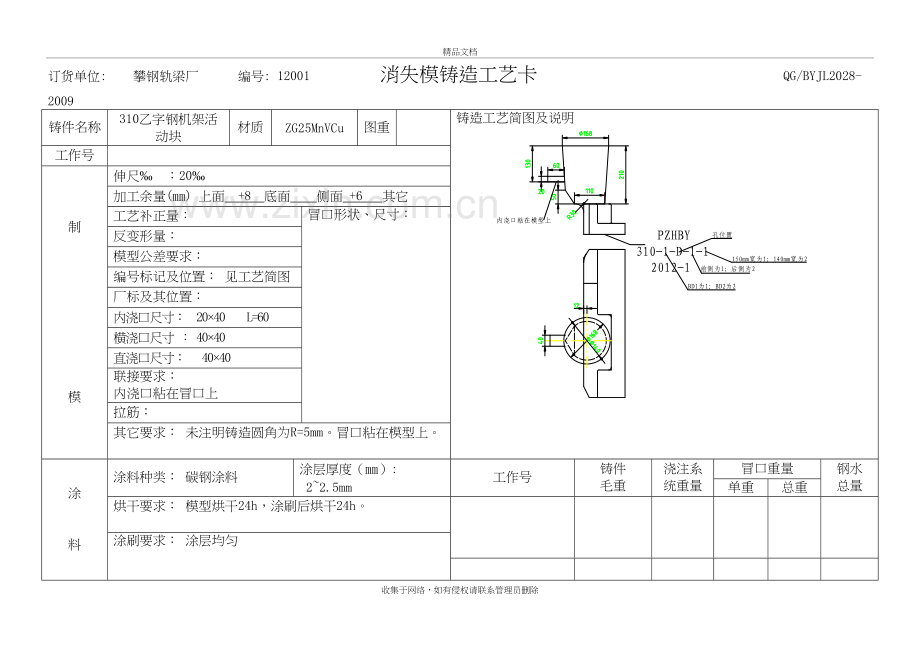

订货单位: 攀钢轨梁厂 编号: 12001 消失模铸造工艺卡 QG/BYJL2028-2009
铸件名称
310乙字钢机架活动块
材质
ZG25MnVCu
图重

铸造工艺简图及说明

工作号

制

模
伸尺‰ ：20‰
加工余量(㎜) 上面 +8 底面 侧面 +6 其它
工艺补正量：
冒口形状、尺寸：

反变形量：
模型公差要求：
编号标记及位置： 见工艺简图
厂标及其位置：
内浇口尺寸： 20×40 L=60
横浇口尺寸 ： 40×40
直浇口尺寸： 40×40
联接要求： 内浇口粘在冒口上
拉筋：
其它要求： 未注明铸造圆角为R=5mm。冒口粘在模型上。

涂

料
涂料种类： 碳钢涂料
涂层厚度（㎜）: 2~2.5mm
工作号
铸件
毛重
浇注系统重量
冒口重量
钢水
总量
单重
总重
烘干要求： 模型烘干24h，涂刷后烘干24h。

涂刷要求： 涂层均匀

其它要求：浇冒口涂层厚度2.5~3mm。

附页
装

箱
浇注位置： 平浇
防变形措施： 底砂振实刮平后在放模型。少量均匀放砂。
热

处

理
热处理工艺示图：
与同批导卫同炉热处理。
底砂厚度（㎜）： ＞100mm
铸件横向最小距离（㎜）： 80
铸件上层与下层距离（㎜） -
防塌箱措施：浇注前检查负压系统，装箱前检查型砂粒度，粉尘含量。
浇冒口连接要求：
各连接处连接严密。

浇注前负压（MPa）： 0.05
装窑要求：
外冷铁设置要求：
浇注温度（℃）: 1540
停负压时间（分）: 20
翻箱时间（时）: 4
可能出现的问题及预防措施

其它要求： 连续平稳浇注。做好挡渣工作。
清

整
浇冒口切割要求： 常温气割浇冒口。

打磨要求： 使用面打磨光滑，去除加工毛刺。

工艺
修改
记录

焊补要求： 使用J422焊条焊补。

编制人： 杨宗保 会审人： 日期：2012-1-9
