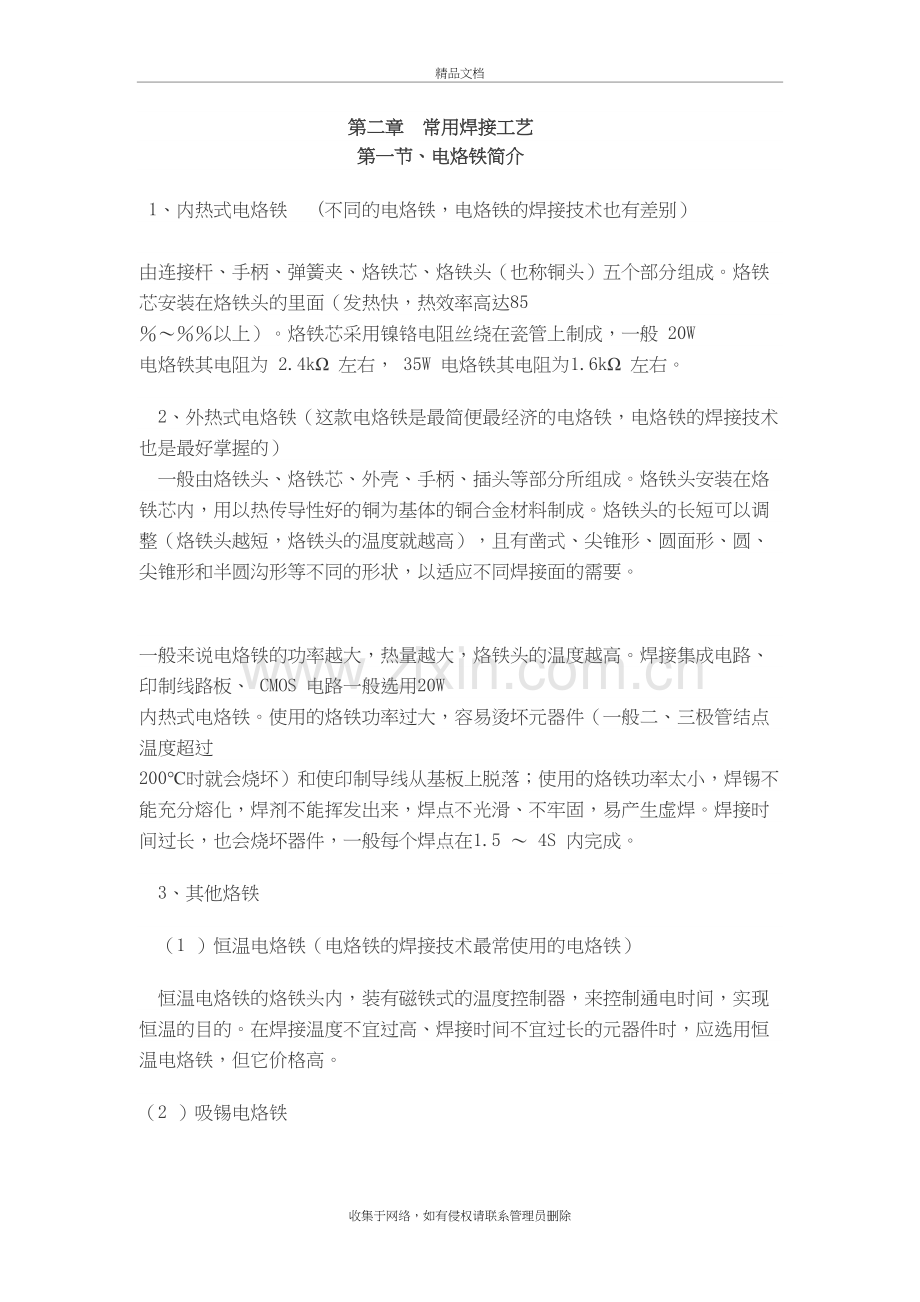

电烙铁的焊接工艺精品文档第二章 常用焊接工艺第一节、电烙铁简介1、内热式电烙铁(不同的电烙铁，电烙铁的焊接技术也有差别） 由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。烙铁芯安装在烙铁头的里面（发热快，热效率高达85 以上）。烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为 2.4k 左右， 35W 电烙铁其电阻为1.6k 左右。2、外热式电烙铁（这款电烙铁是最简便最经济的电烙铁，电烙铁的焊接技术也是最好掌握的）一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。 一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。焊接集成电路、印制线路板、 CMOS 电路一般选用20W 内热式电烙铁。使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过 200时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。焊接时间过长，也会烧坏器件，一般每个焊点在1.5 4S 内完成。 3、其他烙铁 （1 ）恒温电烙铁（电烙铁的焊接技术最常使用的电烙铁）恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。（2 ）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。不足之处是每次只能对一个焊点进行拆焊。二、电烙铁的焊接技术这里讲的焊接技术是指电子电路制作中常用的金属导体与焊锡之间的熔合。焊锡是用熔点约为183度的铅锡合金。市售焊锡常制成条状或丝状，有的焊锡还含有松香，使用起来更为方便。 1、握持电烙铁的方法（电烙铁的焊接技术方法） 通常握持电烙铁的方法有握笔法和握拳法两种。（1）、握笔法。适用于轻巧型的烙铁如30W的内热式。它的烙铁头是直的，头端锉成一个斜面或圆锥状的，适宜焊接面积较小的焊盘。（2）、握拳法。适用于功率较大的烙铁，我们做电子制作的一般不使用大功率的焊锡丝一般有两种拿法，由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。使用电烙铁要配置烙铁架，一般防止再工作台右前方，电烙铁用后一定要稳妥防御烙铁架上，并注意导线等物不要碰烙铁头。 烙铁（这里不介绍）。 2、在印刷电路板上焊接引线的几种方法。印刷电路板分单面和双面2种。在它上面的通孔，一般是非金属化的，但为了使元器件焊接在电路板上更牢固可靠，现在电子产品的印刷电路板的通孔大都采取金属化。将引线焊接在普通单面板上的方法：（1）、直通剪头。引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去。（具体的方法见板书）（2）、直接埋头。穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面。这种焊点近似半球形，虽然美观，但要特别注意防止虚焊。第二节、常用焊接工具及焊接练习在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。（一）、常用焊接工具介绍 1、电烙铁电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。 图1 新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。 电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点： 电烙铁插头最好使用三极插头。要使外壳妥善接地。 使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。 电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。 焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。 使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。 2、焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。 （1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。 （2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。 3、辅助工具 为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。应学会正确使用这些工具。 尖嘴钳 偏口钳 镊子 小刀 图2 辅助工具 （ 二）、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3）。 1、清除焊接部位的氧化层 可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。 印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。 2、元件镀锡 在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。 刮去氧化层 均匀镀上一层锡 图3 焊前处理 （三）、焊接技术 做好焊前处理之后，就可正式进行焊接。 1、焊接方法（参看图4）。 焊接 检查 剪短 图4 焊接 （1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。 （2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在23秒钟。 （3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。 （4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。（四）、正确的方法应该时五步法： 1 准备施焊 准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。 2 加热焊件 将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。 3 熔化焊料 当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。 4 移开焊锡 当熔化一定量的焊锡后将焊锡丝移开。 5 移开烙铁 当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45的方向。 上述过程，对一般焊点而言大约二，三秒钟。对于热容量较小的焊点，例如印制电路板上的小焊盘，有时用三步法概括操作方法，即将上述步骤2，3合为一步，4，5合为一步。实际上细微区分还是五步，所以五步法有普遍性，是掌握手工烙铁焊接的基本方法。特别是各步骤之间停留的时间，对保证焊接质量至关重要，只有通过实践才能逐步掌握。 （五）、焊接质量 焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。好的焊点如图5 图5 （A）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。 虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。（六）、烙铁使用的注意事项（电烙铁的焊接技术注意事项）（1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。（2）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。（3）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。（4） 不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。技能训练报告1、 训练要求（1） 了解电烙铁的结构（2） 通过训练能使学生熟练在电子电器上进行焊接2、 训练内容（1） 电烙铁的拆装训练（2） 用元件完成网焊、钩焊、和各保焊点20个以上。（3） 用电焊铁拆除元器件10个以上收集于网络，如有侵权请联系管理员删除
