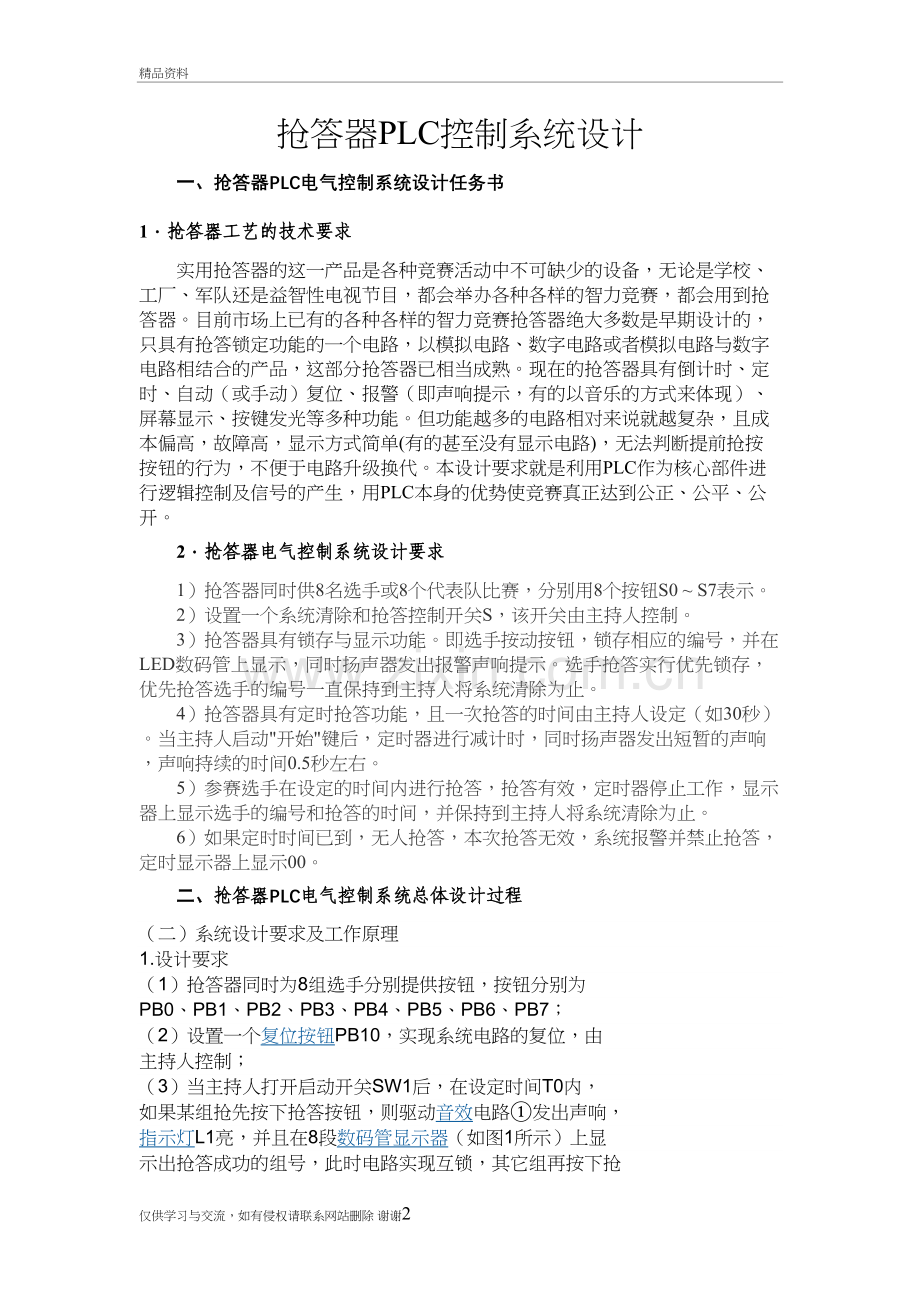

抢答器PLC控制系统课程设计精品资料抢答器PLC控制系统设计一、抢答器PLC电气控制系统设计任务书1抢答器工艺的技术要求实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。2抢答器电气控制系统设计要求1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 S7表示。2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。当主持人启动开始键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。二、抢答器PLC电气控制系统总体设计过程（二）系统设计要求及工作原理1.设计要求（1）抢答器同时为8组选手分别提供按钮，按钮分别为PB0、PB1、PB2、PB3、PB4、PB5、PB6、PB7；（2）设置一个复位按钮PB10，实现系统电路的复位，由主持人控制；（3）当主持人打开启动开关SW1后，在设定时间T0内，如果某组抢先按下抢答按钮，则驱动音效电路发出声响，指示灯L1亮，并且在8段数码管显示器（如图1所示）上显示出抢答成功的组号，此时电路实现互锁，其它组再按下抢答按钮为无效；（4）如果在时间T0内，无人应答，则驱动音效电路发出声响，指示灯L2亮，表示抢答者均放弃该题；（5）在抢答成功后，主持人打开限时开关SW2，启动定时器，在设定的时间T1内回答有效，当到达设定时间T1时，驱动音效电路，指示灯L3亮，表示答题时间到。3.主控制器本系统的主控制器采用日本三菱公司生产的FX2N-32MR型PLC。该型PLC功能较强大，提供16个输入点和16个输出点，继电器输出方式，均采用8进制编号。PLC编程可采用手持式编程器或编程软件GX-Developer7.08中文版。三菱PLC的编程指令简单易懂且程序设计灵活，可采用梯形图或者指令语言进行软件设计。4.输入输出端子分配方案三菱FX2N-32MR型PLC采用整体式结构，其控制单元提供16个输入点，16个输出点。本系统需要11个输入点、13个输出点，具体分配如表1所示。2.工作过程分析（1）开始抢答前，主持人首先通过复位按钮PB10（X010）实现电路复位，在提问之后，打开选择开关SW1(X011)启动定时器T0（本程序预设为10s），通过修改下图所示的K值可以预设不同时间。3）抢答成功后，辅助继电器M8接通，常开触头闭合，启动音效电路（Y010）和指示灯L1（Y011），同时利用内部编码程序段控制输出点Y000-Y006，输出驱动信号，驱动外部数码显示器显示抢答成功的组号。仅供学习与交流，如有侵权请联系网站删除 谢谢11
