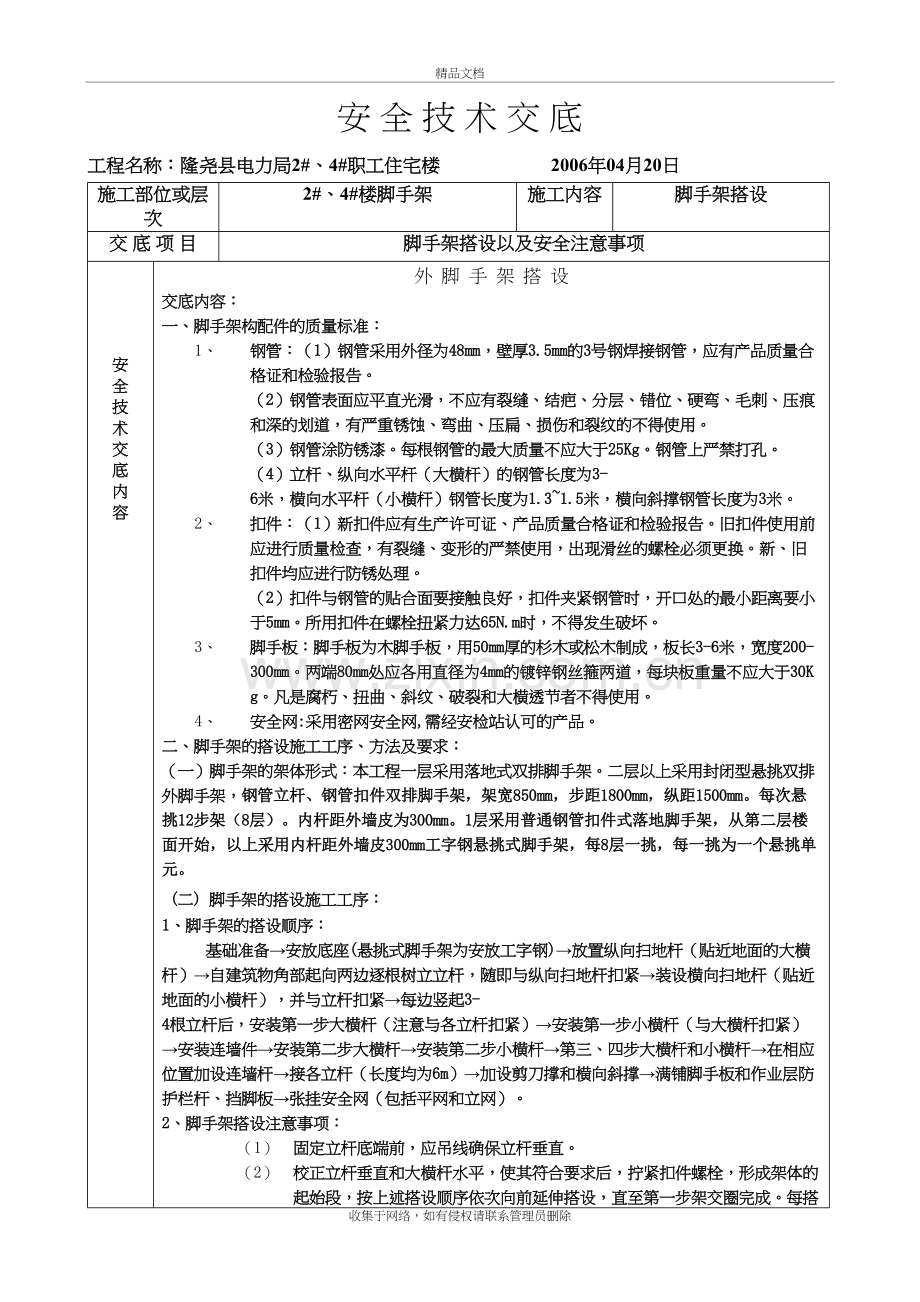

脚手架安装安全技术交底精品文档安 全 技 术 交 底工程名称：隆尧县电力局2#、4#职工住宅楼 2006年04月20日施工部位或层次2#、4#楼脚手架施工内容脚手架搭设交 底 项 目脚手架搭设以及安全注意事项安全技术交底内 容外 脚 手 架 搭 设交底内容： 一、脚手架构配件的质量标准：1、 钢管：（1）钢管采用外径为48mm，壁厚3.5mm的3号钢焊接钢管，应有产品质量合格证和检验报告。 （2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。 （3）钢管涂防锈漆。每根钢管的最大质量不应大于25Kg。钢管上严禁打孔。 （4）立杆、纵向水平杆（大横杆）的钢管长度为3-6米，横向水平杆（小横杆）钢管长度为1.31.5米，横向斜撑钢管长度为3米。2、 扣件：（1）新扣件应有生产许可证、产品质量合格证和检验报告。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。 （2）扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。所用扣件在螺栓扭紧力达65N.m时，不得发生破坏。3、 脚手板：脚手板为木脚手板，用50mm厚的杉木或松木制成，板长3-6米，宽度200-300mm。两端80mm处应各用直径为4mm的镀锌钢丝箍两道，每块板重量不应大于30Kg。凡是腐朽、扭曲、斜纹、破裂和大横透节者不得使用。4、 安全网:采用密网安全网,需经安检站认可的产品。二、脚手架的搭设施工工序、方法及要求：（一）脚手架的架体形式：本工程一层采用落地式双排脚手架。二层以上采用封闭型悬挑双排外脚手架，钢管立杆、钢管扣件双排脚手架，架宽850mm，步距1800mm，纵距1500mm。每次悬挑12步架（8层）。内杆距外墙皮为300mm。1层采用普通钢管扣件式落地脚手架，从第二层楼面开始，以上采用内杆距外墙皮300mm工字钢悬挑式脚手架，每8层一挑，每一挑为一个悬挑单元。 (二) 脚手架的搭设施工工序：1、脚手架的搭设顺序：基础准备安放底座(悬挑式脚手架为安放工字钢)放置纵向扫地杆（贴近地面的大横杆）自建筑物角部起向两边逐根树立立杆，随即与纵向扫地杆扣紧装设横向扫地杆（贴近地面的小横杆），并与立杆扣紧每边竖起3-4根立杆后，安装第一步大横杆（注意与各立杆扣紧）安装第一步小横杆（与大横杆扣紧）安装连墙件安装第二步大横杆安装第二步小横杆第三、四步大横杆和小横杆在相应位置加设连墙杆接各立杆（长度均为6m）加设剪刀撑和横向斜撑满铺脚手板和作业层防护栏杆、挡脚板张挂安全网（包括平网和立网）。2、脚手架搭设注意事项：（1） 固定立杆底端前，应吊线确保立杆垂直。（2） 校正立杆垂直和大横杆水平，使其符合要求后，拧紧扣件螺栓，形成架体的起始段，按上述搭设顺序依次向前延伸搭设，直至第一步架交圈完成。每搭完一步脚手架，校正步距、纵距、横距及立杆垂直度，确保符合要求后，设置连墙件，搭设上一步。（3） 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。（三）脚手架的搭设方法及要求：1、扫地杆搭设要求：纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。2、立杆搭设要求：（1） 严禁将外径48mmg与51mm的钢管混合使用。双管立杆钢管长度不应小于6米。立杆要至少高出女儿墙顶1.2m。（2） 立杆接头的详细做法：立杆必须采用对接方式接长，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，两相邻立杆接头高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。3、大横杆搭设要求： （1） 大横杆设置在立杆内侧，用直角扣件固定在立杆上，其长度不应小于3跨。在脚手架的同一步中，大横杆应四周交圈，并与内外角部立杆固定。（2） 大横杆接头的详细做法：，大横杆应采用对接方式接头，对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，接头与相近立杆的距离不应大于立杆间距的1/3。4、小横杆搭设要求：主节点（立杆与大横杆交点）处必须设置一根小横杆，并采用直角扣件扣紧在大横杆上部，外端头伸出长度不小于150mm，靠墙一端外伸长度不小于200mm，至墙装饰面的距离不应大于100mm。该杆轴线偏离主节点的距离不应大于150mm。5、扣件安装要求：（1） 扣件规格必须与钢管外径相同。（2） 扣件的拧紧扭力矩宜为4050N.m，最大不得超过60N.m。（3） 在主节点处固定小横杆、大横杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。（4） 对接扣件开口应朝向架子的内侧，直角扣件的开口不得朝下。（5） 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。6、架体与建筑结构拉结要求：（1） 构造形式：拉结点用钢管扣件围箍在混凝土柱上,(见下页图一)，局部剪力墙均设有窗口，拉结点用钢管扣件与窗口箍紧（见下页图二）。拉结杆必须设置在立杆上，同时拉住里外里杆。拉结杆件呈水平布置，当不能水平布置时，与脚手架连接的一端应下斜连接，不得上斜。（2） 布置要求：连墙件竖向间隔2步（1.8m2步= 3.6m）,水平方向与所有框架柱、剪力墙窗口均拉结，且水平方向拉结点间距不大于4.5米。脚手架必须同建筑物主体拉结牢固。设置时尽量靠近主节点，偏离主节点的距离不应大于300mm。必须从底部第一根大横杆处开始设置，采用菱形布置形式。 剪力墙 混凝土柱 脚手架 脚手架 图一 图二7、剪刀撑的搭设方法：1、在脚手架外侧整个长度和高度方向连续设置剪刀撑。每道剪刀撑连接5或7根立杆。剪刀撑应随立杆、大横杆、小横杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。（1） 刀撑斜杆用旋转扣件固定在与之相交的大横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm 。斜杆除两端与立杆扣紧外，在中间应增加24个扣结点。最下面斜杆端头与立杆的接点距离不大于500mm 。斜杆与地面的倾角应在45-60之间。（2） 剪刀撑接长采用搭接，搭接长度不小于1米，用3个扣件等距布置，扣件扣在钢管端头小于100mm处。8、横向斜撑设置：（1） 脚手架拐角处及中间每隔6跨设置一道横向斜撑。横向斜撑在同一节间，由底至顶层呈“之”字型连续布置。横向斜撑采用3米通长杆件。横向斜撑应随立杆、大横杆、小横杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。（2） 横向斜撑的固定：用旋转扣件固定在与之相交的大横杆的伸出端，旋转扣件中心线距主节点的距离不应大于150mm。9、脚手板的铺设：（1） 脚手板应设置在3根小横杆上，要铺满、铺严、铺稳，距离墙面120150mm。（2） 铺设方法：脚手板宜采用平铺，对头铺设的脚手板接头下面必须设置两根小横杆，脚手板外伸长度为130150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在小横杆上，搭接长度应大于200mm，其伸出小横杆的长度不应小于100mm。拐角处的脚手板必须交叉搭铺。脚手板探头用直径3.2mm的镀锌钢丝固定在小横杆上。在拐角、斜道平台口处的脚手板，应与小横杆可靠连接，防止滑动。（3） 自顶层作业层的脚手板往下计，每隔12米满铺一层脚手板。10、卸料平台：卸料平台严禁与脚手架拉结，在卸料平台处，脚手架的开洞尺寸不得超过2跨，并进行加固。（四）脚手架的搭设的质量要求：（1） 立杆垂直度偏差：立杆垂直度偏差应不大于H/300,并同时控制其绝对偏差值不得大于75mm。高度偏差不大于H/300，且不大于100mm。（2） 大横杆水平偏差：一根大横杆两端的高差，不能超过20mm，大横杆水平偏差不大于总长度的1/300，且全长平整度偏差不能超过100mm。同跨两根大横杆高差不大于10mm；（3） 小横杆水平偏差不大于10mm，外伸长度偏差不大于-10 mm。（4） 脚手架步距、立杆横距偏差不大于20mm，立杆纵距偏差不大于50mm。（5） 连墙件的数量、位置要正确，连接牢固，无松动现象。三、脚手架搭设及使用安全技术措施： （1） 脚手架搭设人员必须是经过考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。（2） 搭设脚手架人员必须正确佩戴安全帽，系好安全带，穿防滑鞋。搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。（3） 脚手架的构配件质量与搭设质量经检查验收，合格后方准使用。（4） 作业层上的施工荷载不得超过2 KN/m。不得将模板支架、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。（5） 当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。（6） 脚手架使用中，应定期检查下列项目：杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；地基是否积水，底座是否松动，立杆是否悬空；扣件螺栓是否松动；立杆的沉降与垂直度的偏差是否符合规定；安全防护措施是否符合要求；是否超载。（7） 在脚手架使用期间，严禁拆除下列杆件：主节点处的大横杆、小横杆，纵、横向扫地杆；连墙件。（8） 在脚手架上进行电气焊作业时，必须配备干粉灭火器，并设专人看守。（9） 禁止在脚手板上加垫器物或单块脚手板增加操作高度。（10） 工人在架上作业时，要注意自我安全和保护他人的安全，避免发生碰撞、闪失和落物；严禁在架上嬉闹和坐在栏杆上等不安全处休息。（11） 人员上下脚手架必须走安全通道，严禁攀爬脚手架上下。（12） 在作业前，先检查有安全隐患存在，排除后方可作业。（13） 在作业期间，应及时清理落在安全网内的材料物品和垃圾。在任何情况下，严禁自高处向下抛掷材料物品和倾倒垃圾。 （14） 脚手架必须有接地、避雷措施。交底人被交底人安全员项目负责人执行情况收集于网络，如有侵权请联系管理员删除
