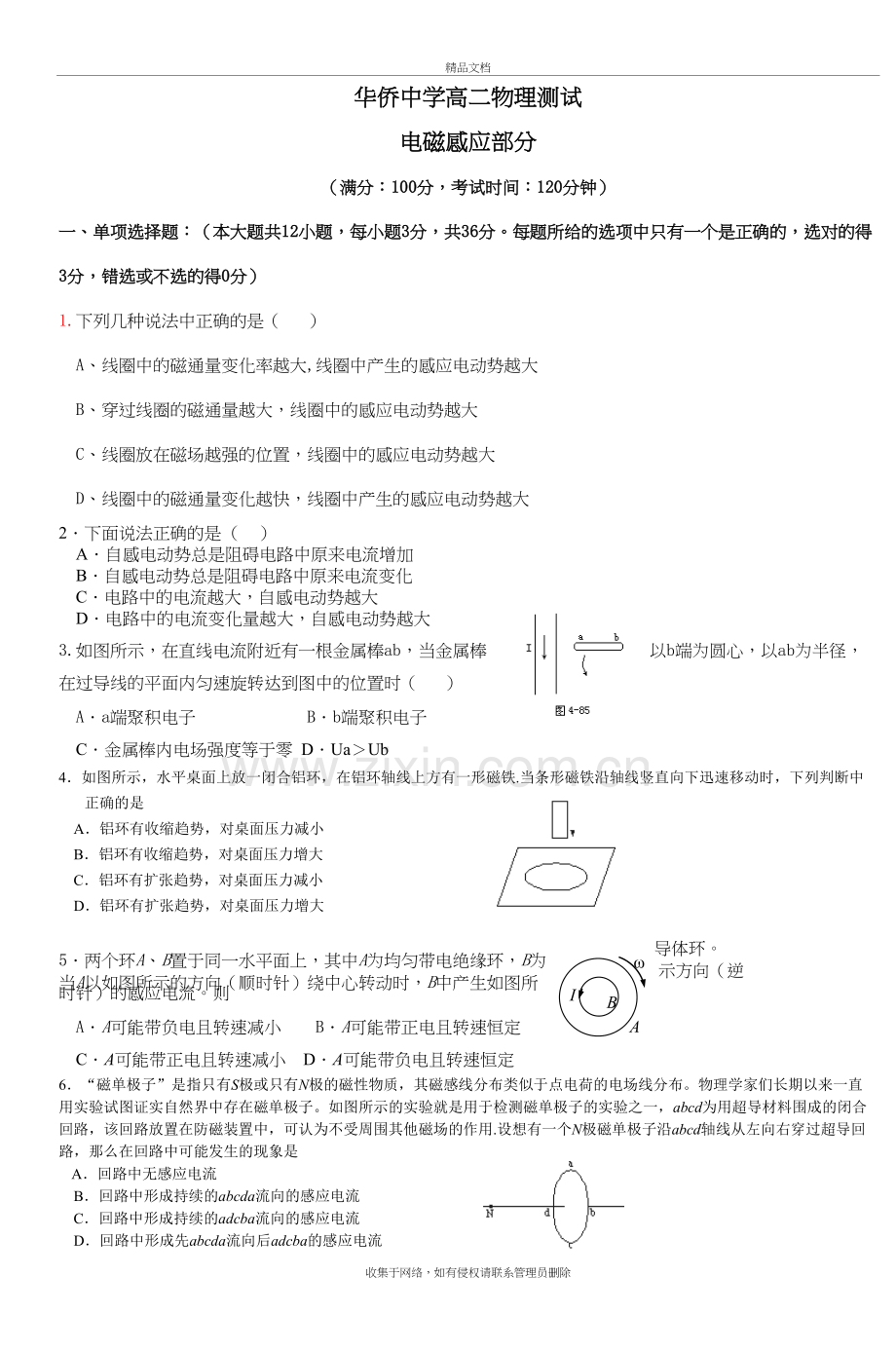

华侨中学高二物理测试精品文档华侨中学高二物理测试电磁感应部分（满分：100分，考试时间：120分钟）一、单项选择题：（本大题共12小题，每小题3分，共36分。每题所给的选项中只有一个是正确的，选对的得3分，错选或不选的得0分）1.下列几种说法中正确的是（ ）A、线圈中的磁通量变化率越大,线圈中产生的感应电动势越大B、穿过线圈的磁通量越大，线圈中的感应电动势越大C、线圈放在磁场越强的位置，线圈中的感应电动势越大D、线圈中的磁通量变化越快，线圈中产生的感应电动势越大2下面说法正确的是（ ）A自感电动势总是阻碍电路中原来电流增加B自感电动势总是阻碍电路中原来电流变化C电路中的电流越大，自感电动势越大D电路中的电流变化量越大，自感电动势越大3.如图所示，在直线电流附近有一根金属棒ab，当金属棒以b端为圆心，以ab为半径，在过导线的平面内匀速旋转达到图中的位置时（ ）Aa端聚积电子 Bb端聚积电子C金属棒内电场强度等于零 DUaUb4如图所示，水平桌面上放一闭合铝环，在铝环轴线上方有一形磁铁.当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是A铝环有收缩趋势，对桌面压力减小 B铝环有收缩趋势，对桌面压力增大C铝环有扩张趋势，对桌面压力减小 D铝环有扩张趋势，对桌面压力增大ABI5两个环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。当A以如图所示的方向（顺时针）绕中心转动时，B中产生如图所示方向（逆时针）的感应电流。则AA可能带负电且转速减小 BA可能带正电且转速恒定CA可能带正电且转速减小 DA可能带负电且转速恒定6“磁单极子”是指只有S极或只有N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。物理学家们长期以来一直用实验试图证实自然界中存在磁单极子。如图所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路放置在防磁装置中，可认为不受周围其他磁场的作用.设想有一个N极磁单极子沿abcd轴线从左向右穿过超导回路，那么在回路中可能发生的现象是 A回路中无感应电流B回路中形成持续的abcda流向的感应电流C回路中形成持续的adcba流向的感应电流D回路中形成先abcda流向后adcba的感应电流aaavBB7. 如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（ ）itOitOitOitOA B C DBNvM8.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场已知制作这两只线框的铜质导线的横截面积之比是12则拉出过程中下列说法中正确的是（ ）A.所用拉力大小之比为21 B.通过导线某一横截面的电荷量之比是11C.拉力做功之比是14 D.线框中产生的电热之比为129.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（ ）Bt/sOT/4TT/23T/410.如图所示，圆形线圈中串联了一个平行板电容器，圆形线圈中有磁场，磁感应强度随时间按正弦规律变化.以垂直纸面向里的磁场为正，从t=0开始，在平行板电容器中点释放一个电子，若电子运动中不会碰到极板，关于电子在一个周期内的加速度的判断正确（ ）BA.第一个内加速度方向向上，大小越来越小B.第二个内加速度方向向上，大小越来越大C.第三个内加速度方向向下，大小越来越大D.第四个内加速度方向向下，大小越来越小SAL11如图所示的电路中，L是自感系数很大的线圈，其电阻可忽略不计， A为一灯泡。下列说法正确的是A闭合S时，A灯逐渐变亮B闭合S时，A灯立即发光并保持亮度不变C断开S时，A灯立即熄灭D断开S时，通过A灯的电流从ba 12如图所示电路中，L为自感系数很大的电感线圈，N为试电笔中的氖管（启辉电压约70 V），电源电动势约为10 V。已知直流电使氖管启辉时辉光只产生在负极周围，则 AS接通时启辉，辉光在b端BS接通时启辉，辉光在a端CS接通后迅速切断时启辉，辉光在a端DS接通后迅速切断时启辉，辉光在b端二、双项选择题：（本大题共6小题，每小题4分，共24分。每题所给的选项中有两个是正确的，全选对的得4分，少选得2分错选或不选的得0分）bdcdbaNM13、如图所示，直导线MN竖直放置并通以向上的电流I，矩形金属线框abcd与MN处在同一平面，边ab与MN平行，则A、线框向左平移时，线框中有感应电流B、线框竖直向上平移时，线框中有感应电流C、线框以MN为轴转动时，线框中有感应电流D、MN中电流突然变化时，线框中有感应电流14.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是A.回旋加速器 B.日光灯 图4C.电磁炉 D.示波器15如图4所示，把金属圆环匀速拉出磁场，下面叙述正确的是（ ）A向左拉出和向右拉出所产生的感应电流方向相反B不管向什么方向拉出，只要产生感应电流方向都是顺时针C向右匀速拉出时，感应电流大小不变D要将金属环匀速拉出，拉力大小要改变ABCh16.如图所示，在平行于水平地面的匀强磁场上方有三个线圈，从相同的高度由静止开始同时下落.三个线圈都是由相同的金属材料制成的大小相同的正方形线圈.A线圈有一个缺口，B、C都是闭合的，但是B线圈的导线比C线圈的粗，关于它们落地时间的说法正确的是（ ）A.三线圈落地时间相同B.三线圈中A落地时间最短C.B线圈落地时间比C线圈短D.B、C两线圈落地时间相同17.图中回路竖直放在匀强磁场中，磁场的方向垂直于回路平面向外，导体AC可以贴着光滑竖直长导轨下滑设回路的总电阻恒定为R，当导体AC从静止开始下落后，下面叙述中正确的说法有（ ）A导体下落过程中，机械能守恒 B导体加速下落过程中，导体减少的重力势能全部转化为在电阻上产生的热量C导体加速下落过程中，导体减少的重力势能转化为导体增加的动能和回路中增加的内能D导体达到稳定速度后的下落过程中，导体减少的重力势能全部转化为回路中增加的内能 18.如图所示，将一个正方形导线框ABCD置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直现在AB、CD的中点处连接一个电容器，其上、下极板分别为a、b，让匀强磁场以某一速度水平向右匀速移动，则下列说法中正确的是A.ABCD回路中有感应电流B.A与D、B与C间有电势差C.电容器a、b两极板分别带上负电和正电D.电容器a、b两极板分别带上正电和负电三、填空题（每空一分，共7分）19如图所示为“研究电磁感应现象”的实验装置，请将图中所缺的导线补接完整。 20在日光灯点燃时，镇流器利用自感现象，产生_，在日光灯正常发光时，起_作用.21在“研究电磁感应现象”的实验中，首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路.在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）.在图（乙）中：（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将_（填“向左”“向右”或“不发生”，下同）偏转；（2）螺线管A放在B中不动，电流表的指针将_偏转；（3）螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将_偏转；（4）螺线管A放在B中不动，突然切断开关S时，电流表的指针将_偏转.四、计算题高考真题2011全国卷22.（10）如图所示，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放金属棒下落过程中保持水平，且与导轨接触良好已知某时刻后两灯泡保持正常发光重力加速度为g.求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率23（10）.如图，两条水平虚线之间有垂直于纸面向里，宽度为d=50cm，磁感应强度为B=1.0T的匀强磁场边长为l=10cm的正方形线圈，质量为m=100g，电阻为R=0.020线圈下边缘到磁场上边界的距离为h=80cm将线圈由静止释放，已知其下边缘刚进入磁场和刚穿出磁场时刻的速度相同取g=10m/s2求：lhdB线圈进入磁场的过程中产生的电热Q线圈下边缘穿越磁场的过程中，线圈的最小速度v24. （13分）在图甲中，直角坐标系0xy的1、3象限内有匀强磁场，第1象限内的磁感应强度大小为2B，第3象限内的磁感应强度大小为B，磁感应强度的方向均垂直于纸面向里.现将半径为l，圆心角为900的扇形导线框OPQ以角速度绕O点在纸面内沿逆时针匀速转动，导线框回路电阻为R.(1)求导线框中感应电流最大值.(2)在图乙中画出导线框匀速转动一周的时间内感应电流I随时间t变化的图象.(规定与图甲中线框的位置相对应的时刻为t=0)(3)求线框匀速转动一周产生的热量.O2BxBy图甲PlQIOt图乙收集于网络，如有侵权请联系管理员删除
