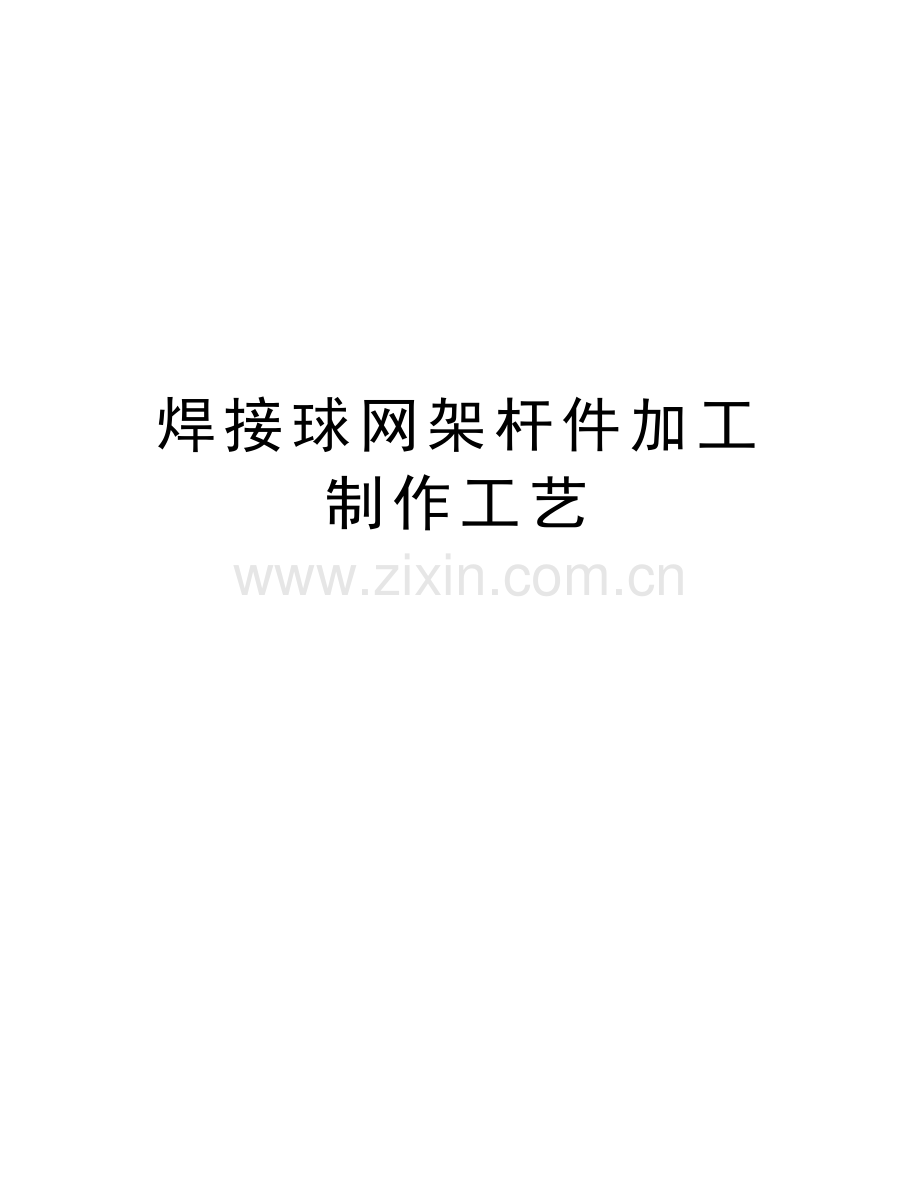

焊接球网架杆件加工制作工艺

精品文档

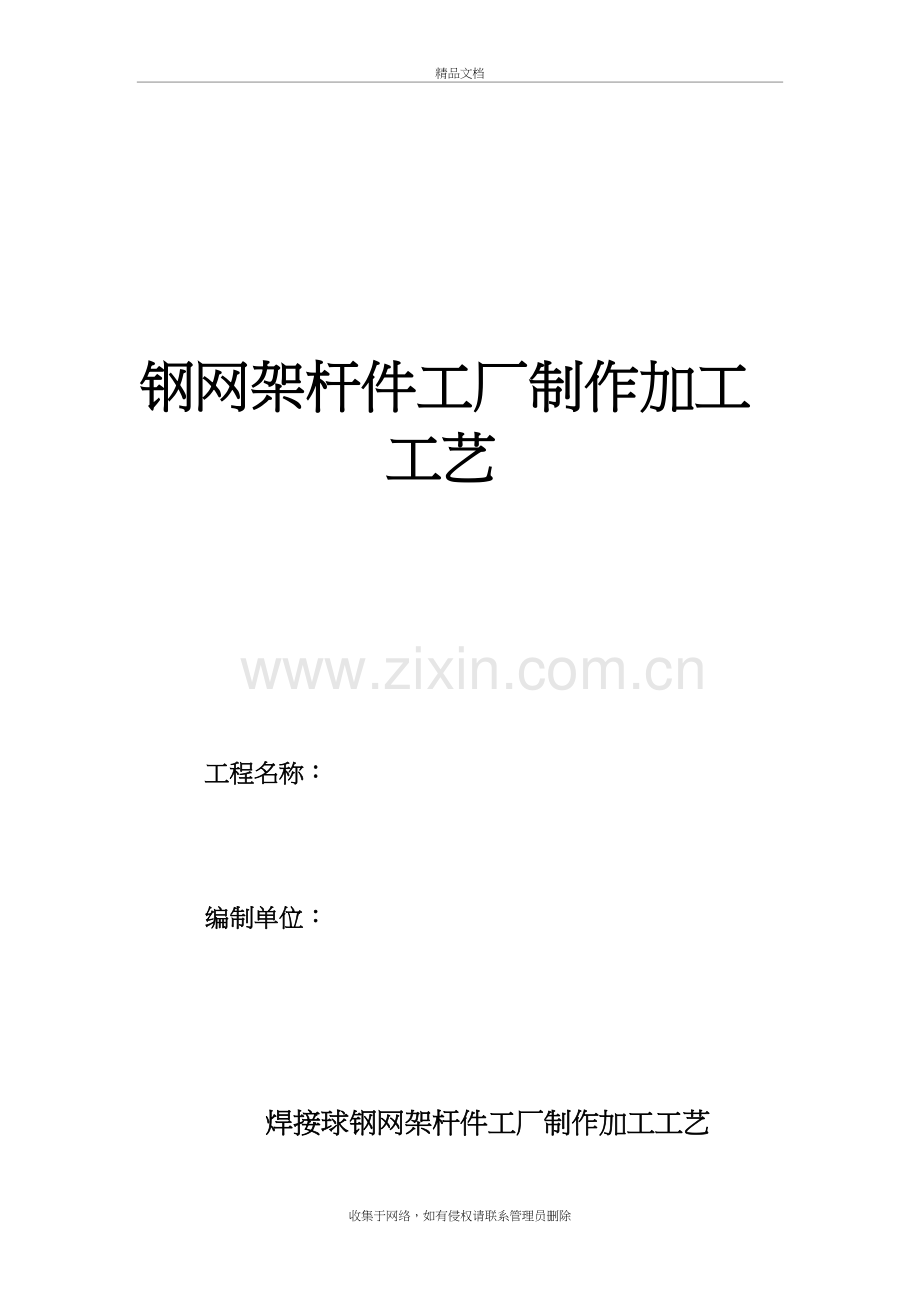

钢网架杆件工厂制作加工工艺

工程名称：

编制单位：

焊接球钢网架杆件工厂制作加工工艺

一、材料
1、网架杆件主要材料：钢管，其品种、规格、性能应符合设计要求和有关产品标准的规定，并具有产品质量合格证明书。
2、材料最好根据网架设计杆件长度定尺采购，这样可以控制材料的损耗在2%~3%。
二、杆件的制作加工工艺流程
钢管矫直→下料及坡口加工→切口清理及增设短衬管→检验→编号→喷砂除锈→涂装→打包发运
三、杆件制作加工工艺细则如下：
序号
工序名称
简图示意
工艺说明
1
钢管下料

1.杆件钢管为高频焊管或无缝钢管，钢管下料前应将钢管矫直。
2.钢管下料，钢管应按杆件的设计尺寸另加焊接收缩余量下料；下料采取等离子网架自动切割机，下料坡口一次性成型，坡口角度为30°。

3.切口清理并在钢管两端增设短衬管。
4.检验，采用钢尺检查，检验杆件外形尺寸是否符合设计图纸要求。

2
编号

5.杆件编号，杆件编号采用钢印并且在杆件内壁粘贴标签，且字迹清晰可辨；检查杆件编号是否齐全；
3
抛丸除锈

6.除锈等级需达到设计要求的Sa2.5级。
4
油漆涂装

7.杆件在涂装前应彻底清除杂物，表面油漆主要采取喷涂方法；涂装的厚度由干湿膜测厚仪控制并符合设计要求；杆件两端50mm~80mm处不应涂装油漆。
5
包装发运

杆件打包
8.杆件采取打包方式困扎，并要求捆绑牢固；每个打包捆上挂有杆件所在工程名称、杆件数量和编号等。
