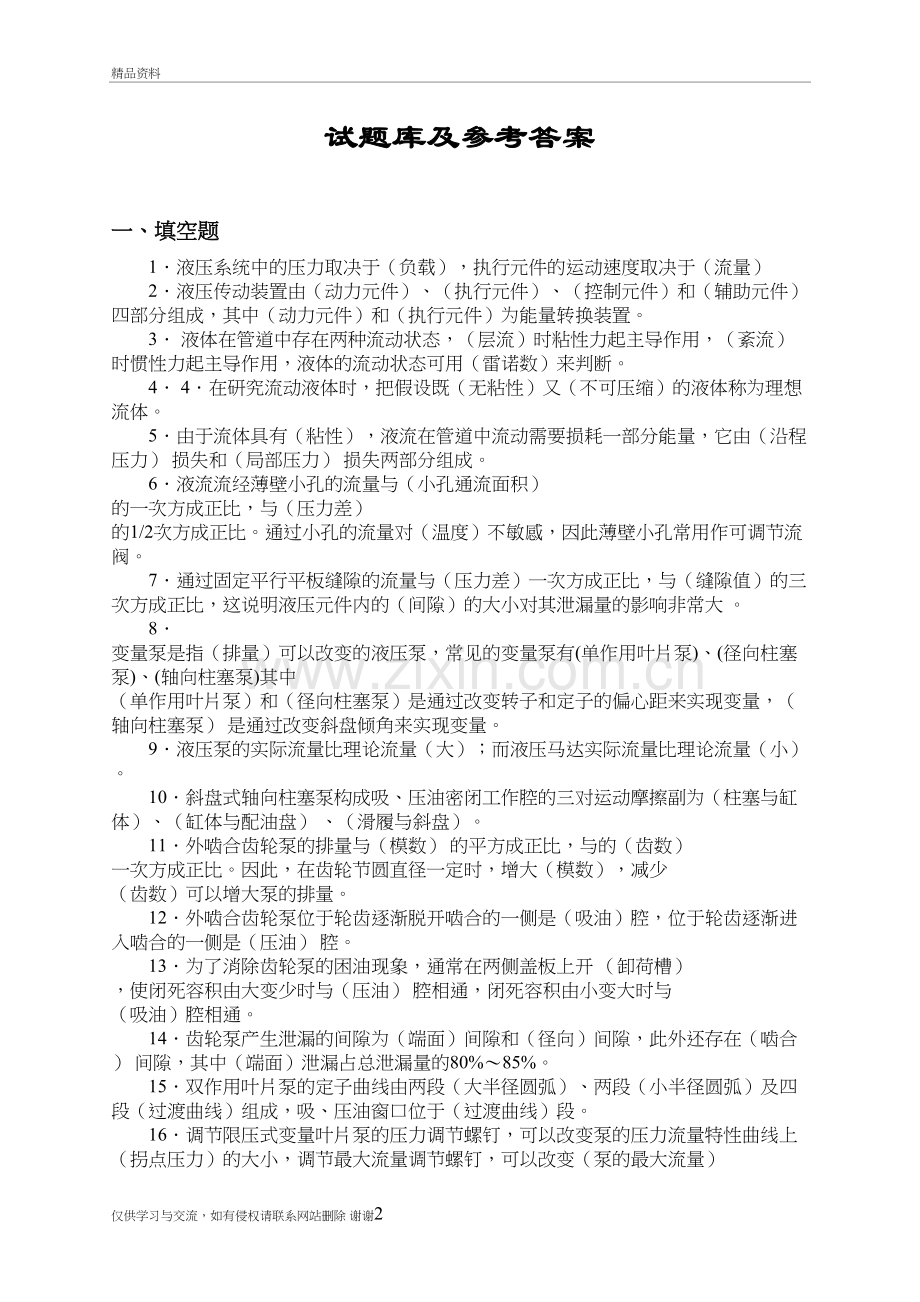

液压与气压传动题库及答案精品资料试题库及参考答案一、填空题1液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）2液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。3 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。4 4在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。5由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。6液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。7通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大 。 8 变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)其中 （单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵） 是通过改变斜盘倾角来实现变量。 9液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小） 。 10斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘） 、（滑履与斜盘）。11外啮合齿轮泵的排量与（模数） 的平方成正比，与的（齿数） 一次方成正比。因此，在齿轮节圆直径一定时，增大（模数），减少 （齿数）可以增大泵的排量。12外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油） 腔。13为了消除齿轮泵的困油现象，通常在两侧盖板上开 （卸荷槽） ，使闭死容积由大变少时与（压油） 腔相通，闭死容积由小变大时与 （吸油）腔相通。14齿轮泵产生泄漏的间隙为（端面）间隙和（径向）间隙，此外还存在（啮合） 间隙，其中（端面）泄漏占总泄漏量的80%85%。15双作用叶片泵的定子曲线由两段（大半径圆弧）、两段（小半径圆弧）及四段（过渡曲线）组成，吸、压油窗口位于（过渡曲线）段。16调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（拐点压力）的大小，调节最大流量调节螺钉，可以改变（泵的最大流量）17溢流阀的进口压力随流量变化而波动的性能称为（压力流量特性），性能的好坏用（调压偏差）或（开启压力比）、（闭合压力比）评价。显然（pspk）、（pspB）小好， nk和nb大好。18溢流阀为（进口）压力控制，阀口常（闭），先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为（出口）压力控制，阀口常（开），先导阀弹簧腔的泄漏油必须（单独引回油箱）。19调速阀是由（定差减压阀）和节流阀（串联） 而成，旁通型调速阀是由（差压式溢流阀）和节流阀（并联）而成。20为了便于检修，蓄能器与管路之间应安装（截止阀），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装 （单向阀）。21选用过滤器应考虑（过滤精度）、（通流能力）、（机械强度）和其它功能，它在系统中可安装在（泵的吸油口）、（泵的压油口）、（系统的回油路上）和单独的过滤系统中。22两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（高速）；两马达并联时，其转速为（低速），而输出转矩（增加）。串联和并联两种情况下回路的输出功率（相同） 。23在变量泵变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将 （马达排量） 调至最大，用（变量泵） 调速；在高速段，（泵排量）为最大，用（变量马达）调速。 24限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量 （自动相适应），泵的工作压力（不变）；而差压式变量泵和节流阀的调速回路，泵输出流量与负载流量（相适应），泵的工作压力等于（负载压力） 加节流阀前后压力差，故回路效率高。 25顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（压力）控制和（行程）控制。同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为（速度）同步和（位置） 同步两大类。26不含水蒸气的空气为（干空气），含水蒸气的空气称为（湿空气），所含水分的程度用（湿度）和（含湿量）来表示。27理想气体是指（没有粘性的气体）。一定质量的理想气体在状态变化的某一稳定瞬时，其压力、温度、体积应服从（气体状态方程pV/T常数）。一定质量的气体和外界没有热量交换时的状态变化过程叫做（绝热过程）。28在气动系统中，气缸工作、管道输送空气等均视为（等温过程）；气动系统的快速充气、排气过程可视为（绝热过程）。29（马赫数Ma）是表示气流流动的一个重要参数，集中反应了气流的压缩性。（Ma越大），气流密度变化越大。当（Ma1）时称为亚声速流动；当（Ma定子圆弧部分的夹角两叶片的夹角时，存在（ ），当定子圆弧部分的夹角配油窗口的间隔夹角两叶片的夹角时，存在（ ）。 （A） 闭死容积大小在变化，有困油现象 （B） 虽有闭死容积，但容积大小不变化，所以无困油现象 （C） 不会产生闭死容积，所以无困油现象 （A；B） 29当配油窗口的间隔夹角两叶片的夹角时，单作用叶片泵（ ），当配油窗口的间隔夹角p拐点时，随着负载压力上升，泵的输出流量（ ）；当恒功率变量泵工作压力pp拐点时，随着负载压力上升，泵的输出流量（ ）。 （A）增加 （B）呈线性规律衰减 （C）呈双曲线规律衰减 （D）基本不变 （B；C） 32已知单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是（ ），如果不差动连接，则小腔的排油流量是（ ）。 （A）0.5q （B）1.5 q （C）1.75 q （D）2 q （D；A） 33在泵缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进工进端点停留快退的动作循环。试分析：在（ ）工况下，泵所需的驱动功率为最大；在（ ）工况下，缸输出功率最小。 （A）快进 （B）工进 （C）端点停留 （D）快退 （B、C；C） 34系统中中位机能为P型的三位四通换向阀处于不同位置时，可使单活塞杆液压缸实现快进慢进快退的动作循环。试分析：液压缸在运动过程中，如突然将换向阀切换到中间位置，此时缸的工况为（ ）；如将单活塞杆缸换成双活塞杆缸，当换向阀切换到中位置时，缸的工况为（ ）。（不考虑惯性引起的滑移运动） （A）停止运动 （B）慢进 （C）快退 （D）快进 （D；A） 35在减压回路中，减压阀调定压力为pj ，溢流阀调定压力为py ，主油路暂不工作，二次回路的负载压力为pL。若pypjpL，减压阀进、出口压力关系为（ ）；若pypLpj，减压阀进、出口压力关系为（ ）。（A）进口压力p1py ， 出口压力p2pj （B）进口压力p1py ， 出口压力p2pL （C）p1p2pj ，减压阀的进口压力、出口压力、调定压力基本相等 （D）p1p2pL ，减压阀的进口压力、出口压力与负载压力基本相等 （D；A） 36在减压回路中，减压阀调定压力为pj ，溢流阀调定压力为py ，主油路暂不工作，二次回路的负载压力为pL。若pypjpL，减压阀阀口状态为（ ）；若pypLpj，减压阀阀口状态为（ ）。（A）阀口处于小开口的减压工作状态 （B）阀口处于完全关闭状态，不允许油流通过阀口 （C）阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀 （D）阀口处于全开启状态，减压阀不起减压作用 （D；A） 37系统中采用了内控外泄顺序阀，顺序阀的调定压力为px（阀口全开时损失不计），其出口负载压力为pL。当pLpx时，顺序阀进、出口压力间的关系为（ ）；当pLpx时，顺序阀进出口压力间的关系为（ ）。 （A）p1px， p2pL （p1p2）（B）p1p2pL（C）p1上升至系统溢流阀调定压力p1py ，p2pL （D）p1p2px （B；A） 38当控制阀的开口一定，阀的进、出口压力差p(35)105Pa时，随着压力差p增加，压力差的变化对节流阀流量变化的影响（ ）；对调速阀流量变化的影响（ ）。 （A） 越大 （B）越小 （C）基本不变 （D）无法判断 （B；C） 40当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为（ ）；通过调速阀的流量为（ ）。 （A） 0 （B）某调定值 （C）某变值 （D）无法判断 （A；A） 41在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。当负载F增加时，泵的输入功率（ ），缸的输出功率（ ）。 （A） 增加 （B）减少 （C）基本不变 （D）可能增加也可能减少 （C；D） 42在调速阀旁路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，若考虑泵内泄漏变化因素时液压缸的运动速度v（ ）；若不考虑泵内泄漏变化的因素时，缸运动速度v可视为（ ）。 （A）增加 （B）减少 （C）不变 （D）无法判断 （A；C） 43在定量泵变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小，若不考虑泄漏的影响，试判断马达转速（ ）；泵的输出功率（ ）。 （A）增大 （B）减小 （C）基本不变 （D）无法判断 （C；B） 44在限压式变量泵与调速阀组成的容积节流调速回路中，若负载从F1降到F2而调速阀开口不变时，泵的工作压力（ ）；若负载保持定值而调速阀开口变小时，泵工作压力（ ）。 （A） 增加 （B）减小 （C）不变 （C；A） 45在差压式变量泵和节流阀组成的容积节流调速回路中，如果将负载阻力减小，其他条件保持不变，泵的出口压力将（ ），节流阀两端压差将（ ）。 （A） 增加 （B）减小 （C）不变 （B；C） 46在气体状态变化的（ ）过程中，系统靠消耗自身的内能对外做功；在气体状态变化的（ ）过程中，无内能变化，加入系统的热量全部变成气体所做的功。 （A）等容过程 （B）等压过程 （C）等温过程 （D）绝热过程 （D；C）47每立方米的湿空气中所含水蒸气的质量称为（ ）；每千克质量的干空气中所混合的水蒸气的质量称为（ ）。（A）绝对湿度 （B）相对湿度 （C）含湿量 （D）析水量 （A；C） 48在亚声速流动时，管道截面缩小，气流速度（ ）；在超声速流动时，管道截面扩大，气流速度（ ）。（A）增加 （B）不变 （C）减小 （A；A）49当a、b两孔同时有气信号时，s口才有信号输出的逻辑元件是（）；当a或b任一孔有气信号，s口就有输出的逻辑元件是（）。（A）与门 （B）禁门 （C）或门 （D）三门 （A；C） 50气动仪表中，（ ）将检测气信号转换为标准气信号；（ ）将测量参数与给定参数比较并进行处理，使被控参数按需要的规律变化。（A）变送器 （B）比值器 （C）调节器 （D）转换器 （A；C）51为保证压缩空气的质量，气缸和气马达前必须安装（ ）；气动仪表或气动逻辑元件前应安装（ ）。（A）分水滤气器减压阀油雾器（B）分水滤气器油雾器减压阀（C）减压阀分水滤气器油雾器（D）分水滤气器减压阀 （A；D）仅供学习与交流，如有侵权请联系网站删除 谢谢11
