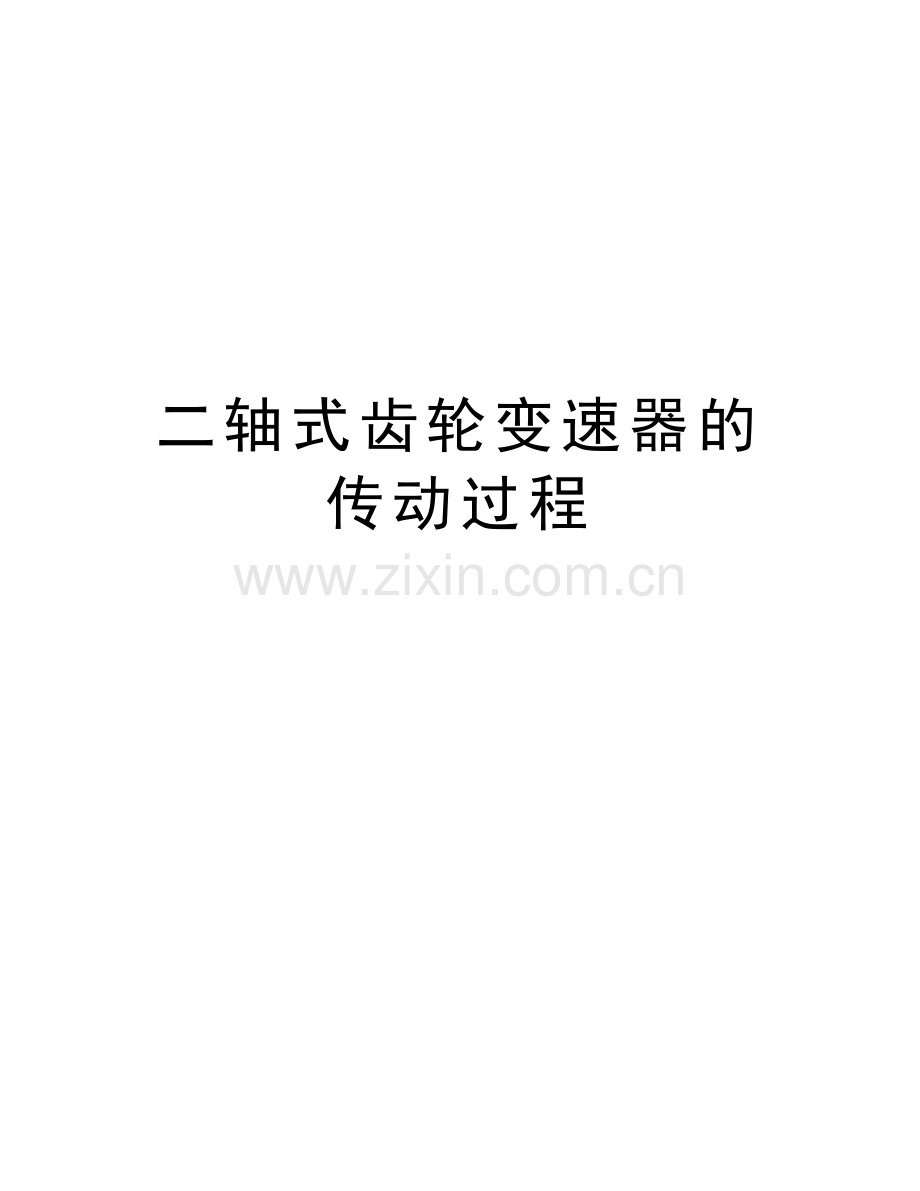

二轴式齿轮变速器的传动过程

精品文档

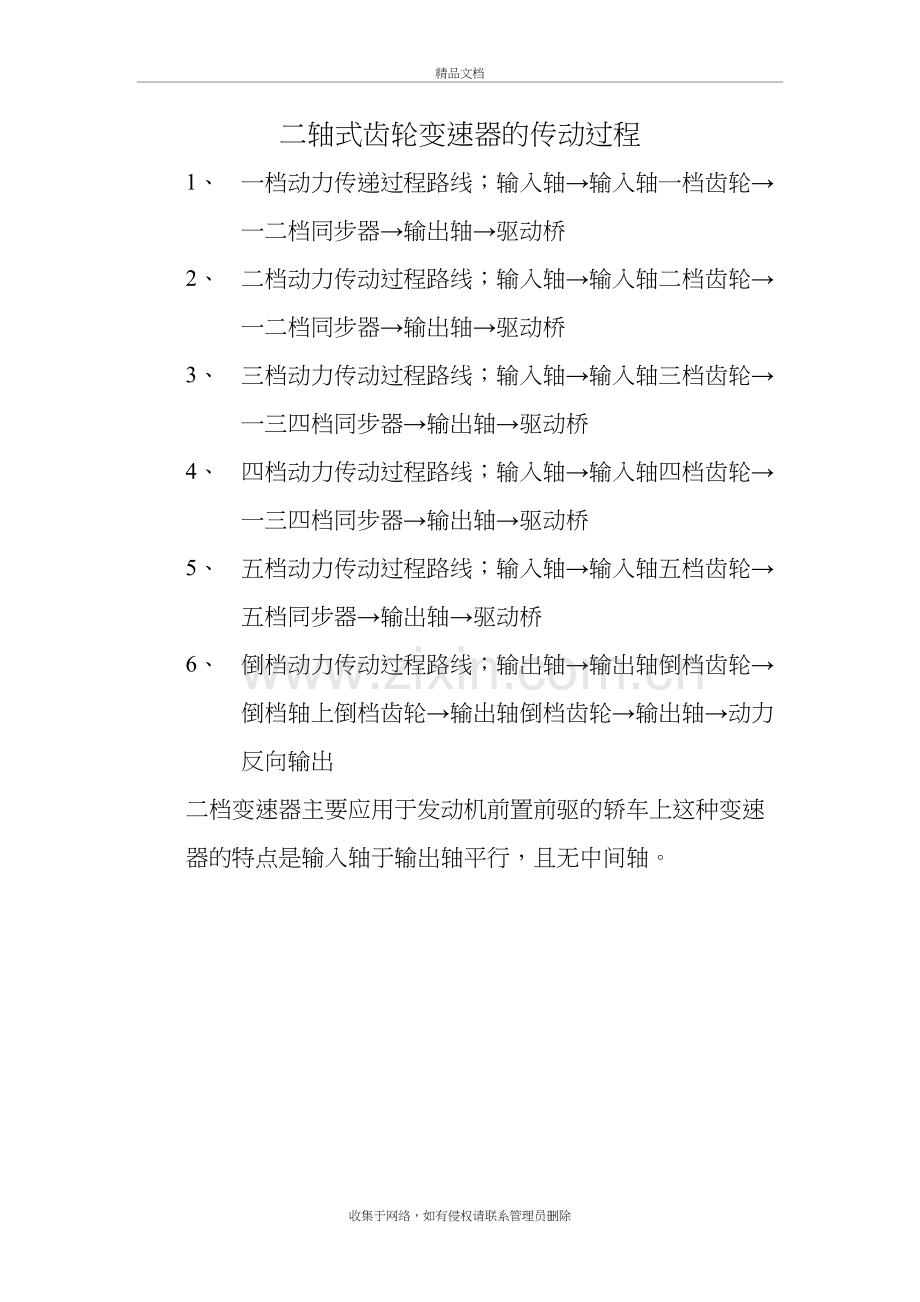

二轴式齿轮变速器的传动过程
1、 一档动力传递过程路线；输入轴→输入轴一档齿轮→一二档同步器→输出轴→驱动桥
2、 二档动力传动过程路线；输入轴→输入轴二档齿轮→一二档同步器→输出轴→驱动桥
3、 三档动力传动过程路线；输入轴→输入轴三档齿轮→一三四档同步器→输出轴→驱动桥
4、 四档动力传动过程路线；输入轴→输入轴四档齿轮→一三四档同步器→输出轴→驱动桥
5、 五档动力传动过程路线；输入轴→输入轴五档齿轮→五档同步器→输出轴→驱动桥
6、 倒档动力传动过程路线；输出轴→输出轴倒档齿轮→倒档轴上倒档齿轮→输出轴倒档齿轮→输出轴→动力反向输出
二档变速器主要应用于发动机前置前驱的轿车上这种变速器的特点是输入轴于输出轴平行，且无中间轴。
