兽药智能生产管理系统

用户使用手册

北京华园企程科技有限公司

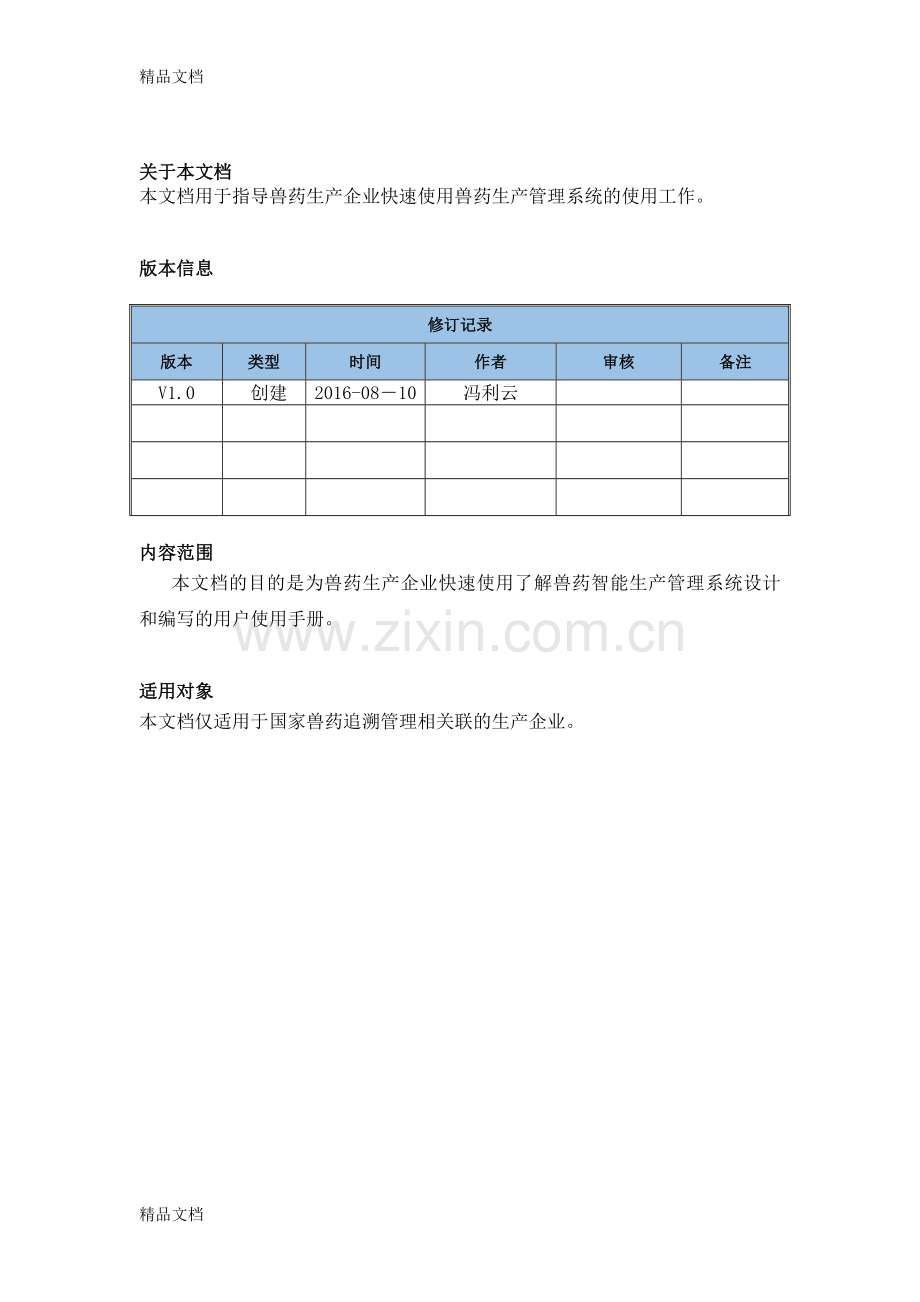

关于本文档
本文档用于指导兽药生产企业快速使用兽药生产管理系统的使用工作。

版本信息

修订记录
版本
类型
时间
作者
审核
备注
V1.0
创建
2016-08－10
冯利云

内容范围
本文档的目的是为兽药生产企业快速使用了解兽药智能生产管理系统设计和编写的用户使用手册。

适用对象
本文档仅适用于国家兽药追溯管理相关联的生产企业。

目录
第一章 系统使用前准备工作 4
系统安装 4
系统配置 6
第二章 系统设置 7
系统登录 7
注册工控机 8
生产线管理 9
工控机管理 10
打印机设置 11
设备配置 11
系统设置 12
第三章 系统功能介绍 13
用户管理 13
权限管理 15
密码修改 17
产品管理 18
追溯码管理 20
监管码打印 22
标签模板管理 24
工作模式管理 26
生产任务管理 26
任务统计 28
剔除率统计 28
监管码查询 29
包装关联生成 30
二级包装采集 31
三级包装采集 33

第一章 系统使用前准备工作

系统安装

a) 双击【兽药智能生产管理系统.exe】文件进行程序安装
请单击next 按钮安装程序
b)
请单击I Agree 按钮安装程序
c)
请单击Install按钮安装程序
点击Browse按钮可根据需要更改程序安装路径
d)
安装完成
e)

系统配置
a) 将电脑上键盘程序复制到采集系统安装目录下，键盘程序目录在C:\Windows\System32下，找到osk.exe的可执行程序，然后拷贝到程序目录下。

b) 系统授权，程序初次安装第一次使用，需要进行授权才可以使用，使用者需将把认证码发送给供应商售后人员进行授权，授权完成后，请将授权文件DcTech.Helper.lic拷贝到程序目录下，系统才可以正常使用。

第二章 系统设置
系统登录
用户登录采集系统

a) 登录：登录的用户名和密码需是在国家兽药追溯平台注册的账号进行登录验证
b) 同步数据：在电脑端没有网络的情况，无法登录及产品同步时，可以基于PDA采集终端进行数据读取同步，首先，PDA终端需先连接WIFI网络，进行用户登录及产品同步
c) 参数设置：可以设置国家兽药追溯平台服务器的地址及端口
d) 公司简介：介绍设备供应商的公司信息

注册工控机
激活当前工控机，以表示当前设备的可用性。

e) 登录成功后，进入系统【主界面】-【注册工控机】
f) 录入工控机的编码、工控机名称、IP(本机IP)
g) 录入完成后，关闭当前界面，退出重新登录

生产线管理
维护企业的生产线信息

a) 新建：输入生产线编码、生产线名称、选择工控机，保存产线信息
b) 删除：删除生产线信息
c) 修改：修改生产线信息
d) 查询：根据生产线编码、生产线名称查询生产线信息

工控机管理
可以查询生产企业的所有工控机信息

a) 启用：设置指定工控机为可用状态
b) 禁用：设置指定工控机为不可用状态
c) 修改：修改工控机信息
d) 查询：根据工控机名称可以查询工控机信息

打印机设置
配置系统打印标签所指定的打印机

a) 打印机：为预先打印标签或者二级在线打印标签的指定的
b) 打印机1、打印机2、打印机3、打印机4：是专门为三级关联双通道数据采集时设置二级打印和三级打印的打印机
c) 位置指定的是当前打印机指定在那个环节打印，A2:二级关联A道，B2:二级关联B道，A3:三级关联A道，B3:三级关联B道

设备配置
配置采集系统相关属性

a) 工作模式：设置当前采集设备的工作模式
b) 采集模式：设置当前采集设备的数据采集方式
c) 继电器：设置当前继电器厂家型号
d) 继电器端口：设置当前继电器连接的端口

注意：工作模式设置完成后，需退出系统重新登录

系统设置
a) 剔除：设置不同工作模式，一级码、二级码的剔除前、关闭前给出继电器的延时时间

b) 参数设置：

(1)是否上传追溯系统，指生成文件时，是否将生产数据上传至追溯系统
(2)是否打开读头：是否开启读头读取模式。
(3)三级关联双通道设置：三级关联双通道采集是否显示设置项
(4)启用二级打印：三级关联双通道是否启用二级打印
(5)启用三级打印：三级关联双通道是否启用三级打印

第三章 系统功能介绍
用户管理
管理系统的所有生产线用户信息

a) 新建：新建系统用户信息并且可以给指定用户分配角色
b) 编辑：编辑系统用户信息
c) 删除：删除系统用户信息
d) 查询：根据用户编码、用户名称查询用户信息

备注：新建用户所属的公司指定的是当前创建者的所属的公司信息

权限管理
管理系统的所有角色信息，并且可以给指定的角色分配
生产线资源，功能模块资源。

a) 添加：新建角色信息
b) 编辑：编辑角色信息
c) 配置资源：给指定的角色分配管理的生产线
d) 配置权限：给指定的角色分配系统功能模块的管理权限

密码修改
修改系统登录账户的密码信息

产品管理
管理系统的所有生产的兽药产品信息

a) 同步：同步国家追溯平台生产企业注册的产品信息到采集系统
b) 添加：可以自定义维护、删除产品信息

追溯码管理
管理国家追溯平台申请的监管码数据

a) 监管码导入：导入从国家追溯平台申请的追溯码，如果追溯码是由印刷厂或其它方式印刷则导入时将是否已打印勾选，如果追溯码是要在采集系统中打印则导入时需将是否已打印勾选去掉。如图1

b) 监管码查询：可是查看系统中所有产品的追溯码数量，如图2

c) 监管码删除：可以将指定产品不需要的追溯码删除，如图3

如果已印刷勾选，未印刷需在设备上打印将复选框勾去掉

(图1)

(图2)

(图3)
监管码打印
可以批量打印二维码标签或已经生产完的数据进行标签补打

a) 批量打印：选择打印模板及打印份数，然后选择需打印的产品，输入打印数量，就可以打印出指定的标签.如图4
b) 标签补打：选择打印模板及打印份数，然后选择生产库(未生成入库文件)或是备份库(已生成入库文件)进行数据查询，根据查询出的追溯码选择打印.如图5
c) 自定义打印：选择打印模板及打印份数，扫描或者输入任意一个监管码进行打印.如图6

(图4)

(图5)

(图6)

标签模板管理
管理系统的标签模板格式

a) 新建：新建标签打印模板，目前系统有两种模板标签可供配置
b) 修改：修改标签模板
c) 删除：删除标签模板
d) 查看：可以查看标签模板的样式，并且可以修改标签模板。

工作模式管理
此模块仅限于数据采集在线打印需配置，在线打印根据工作模式选择对应的打印模板。

a) 添加：新建工作模式与打印模板对应关系
b) 删除：删除工作模式与打印模板的对应关系

生产任务管理
管理生产企业所有的生产任务未入库信息,在每次生产之前需先新建生产任务，才可以进行生产。

a) 新建：新建任务信息，录入每次要生产的产品相关信息，如图（7）
b) 开始：任务新建完成后，点击开始 可进行生产
c) 返工：当生产任务已经在进行，发现生产数据有误，需返回重新生产，可点击返工删除此次生产。
d) 编辑：可以编辑修改生产任务信息，当生产任务未开始进行生产时，生产任务信息都可以进行修改，如果已经开始生产，则产品信息、包装规则不可以修改，其它信息可以修改。

（图7）
任务统计
可以根据指定的条件查询所有的生产任务信息及每次的生产量

备注：正在生产：指未生成入库文件的数据
生产完成：指已生成入库文件的数据

剔除率统计
统计在线采集时，扫描读头没有读取到的数据的剔除量

监管码查询
可以查询到监管码的包装关联信息及所有生产任务、批次码的信息。

备注：生产库：指未生成入库文件的数据
备份库：指已生成入库文件的数据

包装关联生成

可以查询到所有的生产的任务信息并生成入库文件

二级包装采集
二级关联数据采集一级码产线自动扫描，二级码用USB扫描枪手动扫描
.扫描数据显示在左则列表

手动扫描：工控机接一把USB扫描设备扫描产品二维码进行数据采集。
数据统计：一级显示的是当前未生成整包装的零散数量，二级显示二级包装数量
箱码扫描：当系统生成一箱时，会生成一个临时包号，现场只需扫描实物箱码，当前扫描的箱码就会与对应的瓶码关联，完成一次装箱。
如果工作模式采用的是满一箱在线打印的话，就不需要扫描，需要的是将打印机出来的标签贴在当前操作的箱子上
复核：针对生成的每包产品进行检验
1. 默认情况下，不扫描二级码，光标在一级码输入框，产线生产时生成一包则扫描一下当前包的最后一袋，一级码必须是产线生产当前包的最后一个产品的条码，如果扫描的包装是最后一包则提示成功，不是则失败．
2. 扫描一个二级码，也就是外包装的箱码，然后再扫描一个一级码，一级码必须是产线生产当前包的最后一个产品的条码，如果扫描正确，则认为当前包装没有任问题，如果复核失败则当前包存在问题

替换：针对已包装的产品，发现产品有问题，则需要替换，首先扫描有问题的产品条码，然后扫描新的产品，如果产品条码没有问题，则替换成功。
注意：二级关联采集界面，替换码只能賛换一级码，没法替换二级码，如需处理则进行弃大操作
查询：
二级：将光标放在二级码文本框，扫描产品二维码，可以在二级码列表中查出对应的二级码，高亮显示,如果当前码不存在，则会语音提示此码不存在
一级：将光标放在一级码文本框，扫描产品二维码，可以在一级码列表中查出对应的一级码，高亮显示，如果当前码不存在，则会语音提示此码不存在
包装关系验证：如果箱中出现装箱或多或少，可以先在二级码输入框中扫描一下箱码，然后再对应的扫描箱中的每一包，如果系统提示不在此箱中或是此码不存在则拿出，没有提示的则表示是当前箱
弃大：删除一个整箱数据
删除：只能删除未生成包装的一级码，已装箱的不可以进行删除，只可以弃大
入库文件生成：当前产品的一个生产任务完成以后，要生成一个入库文件，然后人工上传到中监所系统

数据采集显示列表

4、“体验化” 消费二级码显示列表

二、资料网址：

三级包装采集

1、DIY手工艺市场状况分析三级关联数据采集一级码产线自动扫描，二级码用USB扫描枪手动扫描，三级码

用串口扫描枪手动扫描.扫描数据显示在数据采集页面空白处

（2）物品的独一无二

随科技的迅速发展，人们的生活日益趋向便捷、快速，方便，对于我国传统的手工艺制作，也很少有人问津，因此，我组想借此创业机会，在校园内开个DIY创意小屋。它包括编织、刺绣、串珠等，让我们传统的手工制作也能走进大学，丰富我们的生活。

然而影响我们大学生消费的最主要的因素是我们的生活费还是有限，故也限制了我们一定的购买能力。因此在价格方面要做适当考虑：我们所推出的手工艺制品的价位绝大部分都是在50元以下。一定会适合我们的学生朋友。

10元以下□ 10～50元□ 50～100元□ 100元以上□
A. 数据采集
A. 手动扫描：工控机接一把USB扫描设备扫描产品二维码进行数据采集。
B. 盒码扫描：将光标放在盒码扫描文本框中，每生成一个包装盒，扫描一个二级码。
C. 删除：删除未关联的一级码数据和未关联的二级码数据
D. 数据统计：左边计数器为A通道，右边计数器为B通道，统计各通道的采集数量。
E. 未关联箱数：已采集装满一箱，但未扫描相关联的箱码的计数
一级：统计已关联完的一级码总数量
二级：统计已关联完的二级码总数量
三级：统计已关联完的三级码总数量
F. 瓶数：统计当前未生成一个包装的零散数量
G.
H. 2003年，上海市人均GDP按户籍人口计算就达到46700元，是1995年的2.5倍；居民家庭人均月可支配收入为14867元，是1995年的2.1倍。收入不断增加的同时，居民的消费支出也在增加。2003年上海居民人均消费支出为11040元，其中服务性消费支出为3369元，是1995年的3.6倍。盒数：已采集装满一个二级包装，但未扫描相关联的二级码的计数
I. 入库文件生成：当前产品的一个生产任务完成以后，要生成一个入库文件，然后人工上传到中监所系统
J. 指示灯：当A、B道的装满一个二级包装时，则显示灯会亮起，二级包装关联完成后，则熄灭。

（六）DIY手工艺品的“创作交流性”

B. A通道

标题：手工制作坊 2004年3月18日显示A通道采集的数据

A. 监管码：手动输入或是扫描监管码，可以查询当前码是否在A通道采集生产过。
B. 监管码级别：显示当前查询码的级别

C. 消息：信息反馈显示

C. B通道
显示B通道采集的数据

A. 监管码：手动输入或是扫描监管码，可以查询当前码是否在B通道采集生产过。
B. 监管码级别：显示当前查询码的级别
C. 消息：信息反馈显示

D. 包装关系管理
A. 包装关系验证：针对包装关联的产品进行验证，可验证出子监管码文本框中的子监管码数据是否属于父监管码文本框中的父监管码；
B. 替换码处理：针对已包装的产品有问题需要替换的，首先扫描有问题的产品二维码，然后扫描新产品的二维码进行替换，替换是否成功会有提示。
C. 包装关系复核：针对生成的每包产品进行检验，扫描一个二级码(最外层包装的二维码)，然后再扫描关联比例最后一个一级码，如果提示成功，则当前包装关联成功，如果复核失败则当前一级码不是此包装比例的最后一个，需要进行包装关系验证，确认此包中比例中的一级码都属于此二级码；
D. 移除包装关系：输入一个整箱的三级码或是二级码，如果是三级则点击操作，如果是二级，则点击弃小操作
E. 消息：显示系统反馈信息

F. 创建监管码关联关系

如果采集是用的双通道，并且两通道加起来的数量刚好满一箱。则需要进行拼箱操作。

A. 选择类型为“拼箱”
B. 选择通道为A或B都可以，A代表A通道，B代表B通道，选择那个通道，则拼的当前箱归所属对应的通道
C. 首先将光标放在父监管码文本框中，扫描一个要拼的箱码，然后将光标放在子监管码中，将A、B两个通道的所有码都扫描一遍，当扫满一箱时，请点击，完成拼箱。
