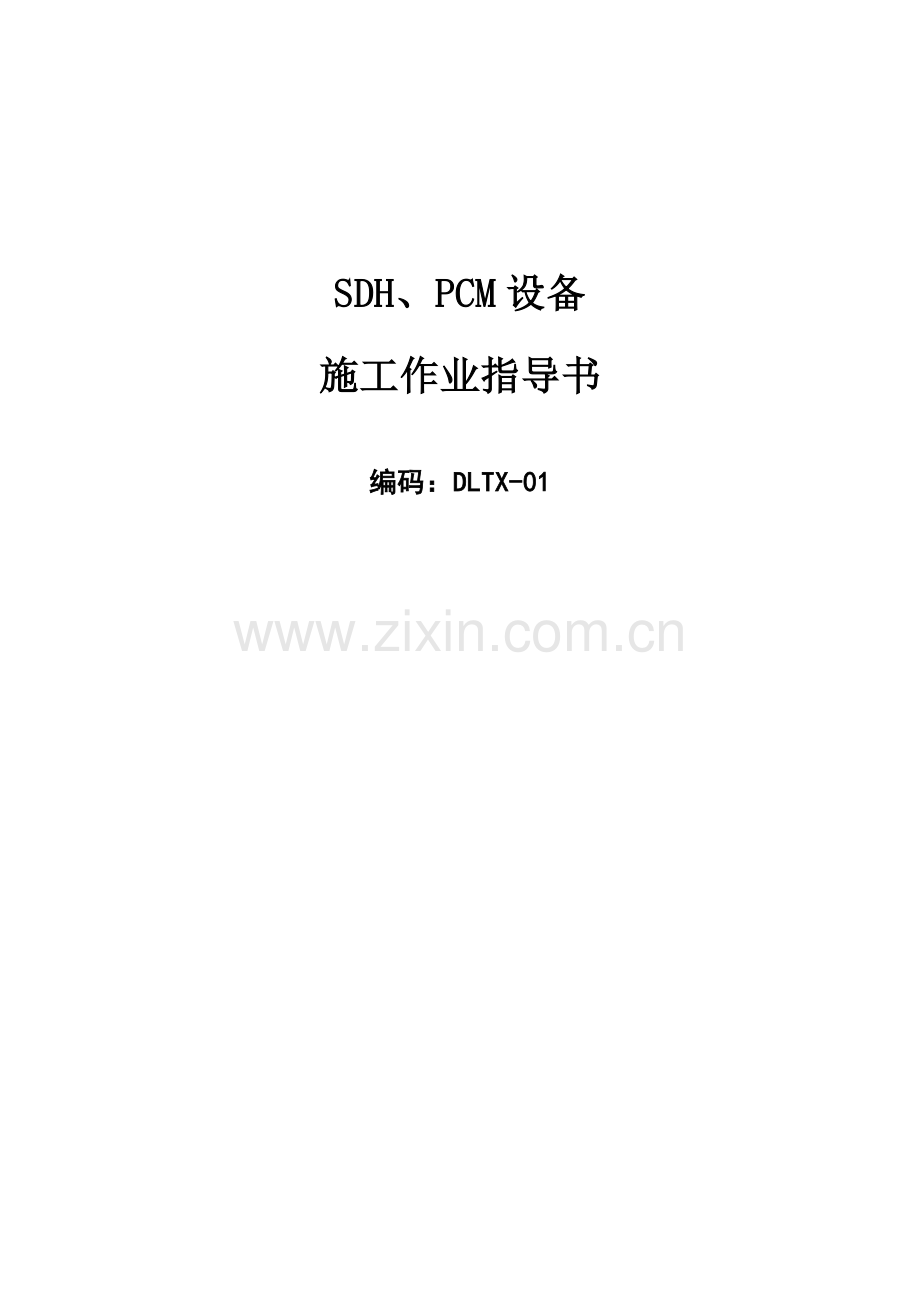

中国南方电网设备工程作业指导书初稿样本.doc

SDH、PCM设备施工作业指导书编码：DLTX-01二一年十月作业指导书署名页项目名称作业内容SDH、PCM设备施工作业指导书批 准署名 年 月 日审 核署名 年 月 日编 写署名 年 月 日注目 录1.适用范围12.编写依据13.作业步骤24.安全风险辨析和预控45.作业准备65.1人员配置65.2关键工器具及仪器仪表配置66.作业方法76.1作业准备76.2设备到货验收76.3设备安装和施工质量自检76.4设备单机调试76.5设备并网调试157.质量控制方法及检验标准157.1质量控制方法157.2质量控制表单177.3检验标准178.附录18附录 1：准备工作检验表18附录 2：设备到货验收检验表19附录 3：货物问题反馈表20附录 4：SDH、PCM设备安装质量检验评定表21附录 5：工程质量缺点及处理情况表22附录 6：测试统计表231.适用范围1、本作业指导书是中国南方电网有限责任企业SDH光设备、PCM复接设备安装、调试和验收步骤，适适用于110kV500kV电压等级电网SDH光设备、PCM复接设备新建、扩容及搬迁工程施工作业。2、本作业指导书未包含内容和指标要求，应按国家相关要求、工程协议、设计文件等要求实施。当本规范和国家标准及规范有矛盾时，应以国家标准和规范为准。3、在施工过程中，施工单位应严格实施各项施工质量检验要求。建设单位、监理单位应严格进行随工检验工作。4、在特殊情况下，实施本作业指导书有困难时，施工单位应充足叙述理由，并提供汇报呈建设单位主管部门审批。2.编写依据表2-1 引用标准及规范名称序号标准及规范名称颁发机构1DL 4081991 电力安全工作规程中国能源部2DL/T 5404- 电力系统同时数字系列（SDH）光缆通信工程设计技术要求中国国家发展和改革委员会3DL 5009.3-1997电力建设安全工作规程中国电力工业部4DL/T596-1996电力设备预防性试验规程中国电力工业部5南方电网调10号中国南方电网通信管理暂行要求南方电网企业6南方电网调10号中国南方电网调度自动化管理暂行要求南方电网企业7Q/CSG 1 0004- 电气工作票技术规范南方电网企业8Q/CSG 2 1003- 中国南方电网电力调度管理规程南方电网企业9110kV500KV送变电工程质量检验及评定标准南方电网企业10Q/CSG-220kV500kV变电站电气技术导则南方电网企业11中国南方电网企业十项关键反事故方法南方电网企业123.作业步骤开始施工前条件检验开箱验货办理签收手续SDH、PCM设备安装、标识整改通知书是否符合南网评定标准否是填写分项工程质量检验评定表设备开机前检验电源设备开机前检验设备通电调试参数设置是否满足要求否更换或消缺是设备测试系统验收指标是否满足要求否消缺是验收统计完成图3-1 作业步骤图4.安全风险辨析和预控表4-1 安全风险辨析及预控方法检验表序号安全风险预控方法检验结果1工作地点不清、任务不清1、 作业人员列队，工作责任人宣告工作内容2、 作业人员必需明确工作内容和工作范围及安全方法2现场监护不到位1、设专职安全员。2、作业人员相互监护、照料和提醒。3人身触电1、施工作业现场应设置围栏，不准超越围栏进入设备运行区；现场搬运工具，长大物件必需保持和带电设备安全距离并设专员监护。2、低压交流电源应装触电保护器。3、接线端子绝缘护罩齐备，导线接头须采取绝缘包扎方法。4、严禁带电拆接电源线，使用合格电缆和开关。5、需站在干燥绝缘物上工作，应设专员监护。6、必需使用有绝缘柄或采取绝缘包扎方法工具。4火灾1、动火时，应有预防火灾方法。2、作业现场不得存放易燃易爆品。3、现场配置足够消防器材。5登高人员高空坠落1、登高人员需具持证上岗。2、登高人员需使用双保险安全带。3、雷雨天时严禁登高作为。4、使用梯子应有些人扶持或绑牢。5、要按要求使用梯子。6高空掉物1、严禁将物品上下抛掷。2、吊车下面严禁站人。3、施工作业现场设置遮栏及警示牌。7仪器仪表损坏1、使用仪表前装设好接地线。2、户外作业遇雷雨天时严禁使用仪表。8使用手持电动工具触电及机械伤害1、移动电源应配置漏电保安器。2、操作人员应戴绝缘手套、护目镜，穿绝缘鞋。9电源短路或极性接反造成设备损坏1、作业时对裸露金属器具或电源头用绝缘胶布包好。2、连接电源线及送电前全部要充足验电。3、进行电源方面作业时应设专员监护。10设备倾倒伤人1、搬动设备时应做好必需防范方法。2、机架临时停放应平稳。3、机架固定要牢靠可靠。11请您认真检验并署名确定，您署名意味着将负担对应安全质量责任施工单位检验人： 监理单位检验人：日期： 日期：注：对存在风险且控制方法完善填写“”，存在风险而控制方法未完善填写“”,不存在风险则填写“”，未检验项空白；5.作业准备5.1人员配置表5-1 人员配置表工序名称提议工作人数责任人数监护人数作业准备3人1人设备到货验收3人1人1人施工安全交底全员1人设备单机测试3人1人1人设备安装调试5人1人1人设备并网调试3人1人1人注: 施工必需有责任人和监护人，作业人数可依据具体工程规模配置。5.2关键工器具及仪器仪表配置表5-2 工器具及仪器仪表配置表序号名称单位数量备注1数字万用表1台2设备安装工具1套3查线机1台4电钻1台5铁钻头1台6便携式电脑1台7梯子2架8防静电手镯2副9直流电源线若干米10音频接口线若干米11色带标牌机1台12硬牌标牌机1台13记号笔4支14接地线若干米15数据通信分析仪1台16SDH分析仪1台17光万用表1台18光可变衰耗器1台19固定光衰耗器5个注: 关键工器具及仪器仪表可依据具体工程规模配置。6.作业方法6.1作业准备6.1.1 技术资料：相关施工图纸及相关技术资料6.1.2 工器具准备：准备好表5-2中工器具及仪器仪表6.1.2 人员组织：依据此次作业内容和性质确定好参与人员，并组织学习指导书6.1.3 施工材料准备：线缆、螺栓等6.1.4 按要求办理好工作票许可手续、完成开工报审手续、安全技术交底单工作6.1.5 完成施工方案和施工图汇审6.1.6 检验施工条件，确定机房照明供电、配电设备、地线条件、环境卫生符合施工要求6.1.7 检验表格见附录1：准备工作检验表6.2设备到货验收6.2.1 会同供货商、监理一起开箱检验，对照装箱单一一查对数量,.验货完成用户代表和安装督导在装箱单上签字确定双方保留，并搜集出厂证实、技术图纸资料6.2.2 整套设备根据附录2：设备到货验收检验表要求进行检验，并填写统计：6.2.3 在开箱过程中，如发觉货物有损坏现象，应填写附件3：货物问题反馈表上报监理单位、建设单位。货物损坏要注意搜集相关证据；6.3设备安装和施工质量自检6.3.1设备机柜、机架安装，线缆布放和质量检验参见综合布线系统作业指导书中相关内容。6.3.2依据规范，完成施工安装质量自检，并做好统计。检验表格见附录4：SDH、PCM设备安装质量检验评定表。6.3.3在施工过程中，进行随工验收过程，随时检验工程质量，能够填写附录5：工程质量缺点及处理表。6.4设备单机调试6.4.1 PCM单板和出线测试6.4.1.1 PCM两块2W板两个用户之间做热线电话配置，一端提机；另一端可收到振铃，摘机后可相互通话。6.4.1.2 PCM4W板做外环配置，在出线端挂数据通信分析仪进行测试。6.4.1.3 PCM两块数据板两个用户之间做业务配置，一端做硬件环回，另一端挂数据通信分析仪进行测试。6.4.2光接口特征测试6.4.2.1平均发送光功率测试仪表：光功率计发光被测设备光功率计图6-1 平均发送光功率测试配置图测试步骤：（1） 按图6-1连接，被测设备光发送器处于正常工作状态。（2） 设置光功率计接收波长为目前设备工作波长。（3） 用光功率计统计被测设备光输出口功率，即为平均发送光功率值。6.4.2.2 接收灵敏度对群路测试时：（1）将群路输入信号解复用至支路输出，SDH分析仪在支路测试。即群路支路。图6-2 接收灵敏度测试配置图（群路测试：群路支路）（2）将群路输入信号解复用至支路输出，经支路环回，在经支路复用至群路输出，SDH分析仪在群路测试。即群路群路。图6-3 接收灵敏度测试配置图（群路测试：群路群路）对支路测试时：将支路信号复用至群路，经群路环回后解复用至支路，SDH分析仪在支路测试。即支路支路。图6-4接收灵敏度测试配置图（支路测试：支路支路）测试步骤：（1）按上述测试配置之一连接，在被测支路净负荷送PRBS。（2）逐步加大可变衰减器衰减，观察SDH分析仪直到出现误码。（3）在略减小可变衰减器衰减，使SDH分析仪测到误码率靠近但小于110-10，观察SDH分析仪，直到一段时间不出现误码。（4）用光功率计测试此时被测设备光输入口光功率，即为被测设备接收灵敏度。6.4.2.3 过载光功率测试仪表: SDH分析仪、可变光衰耗器、光功率计。测试连接参见6.4.2.2节接收灵敏度测试连接图，这里给出一个群路测试参考图。 图6-5 过载光功率测试配置图（群路测试）测试步骤：（1）按图连接被测设备和测试仪表（2）逐步减小可变光衰减器衰减，使SDH分析仪测到误码率靠近但小于110-10，观察SDH分析仪，直到一段时间不出现误码。（3）用光功率计测量此时被测设备光输入口光功率，即为过载光功率。6.4.2.4光输入口抖动容限测试仪表：SDH分析仪被测设备SDH分析仪 支路口 群路口 图6-6 光输入口抖动容限测试配置图（支路测试）被测设备SDH分析仪 群路口 支路口 图6-7 光输入口抖动容限测试配置图（群路测试）测试步骤： （1） 测试支路口按图6-6连接，网管上做VC4数据串通；测试群路口按图6-7连接，网管上做支路数据串通。（2） 利用SDH分析仪输入抖动容限自动测量功效，测出设备输入抖动容限，打印测试结果。（3） 如用手动测量，可有两种测量方法：由大至小，由小至大。由大至小：即在某个抖动频率下，先加一个大抖动超出输入抖动容限，再减小抖动至无误码，得到该频率抖动容限。由小至大：即在某个抖动频率下，先加一个小抖动无误码，再加大抖动至出现误码，再略减小抖动至无误码，得到该频率抖动容限。6.4.2.5 光输出口抖动测试仪表：SDH分析仪SDH分析仪被测设备 图6-8 光输出口抖动测试配置图测试步骤：用SDH分析仪，选择不一样带通滤波器，测出输出口抖动。6.4.3电接口特征测试6.4.3.1 输出抖动测试仪表：SDH分析仪图6-9 电接口输出抖动测试配置图测试步骤：用SDH分析仪，选择不一样带通滤波器，测出输出口抖动。6.4.3.2 输入口抖动容限测试仪表：SDH分析仪图6-10 电接口输入抖动容限测试配置图测试步骤：（1） 利用SDH分析仪输入抖动容限自动测试功效，测出设备输入抖动容限，打印测试结果。（2） 如用手动测量，可有两种测量方法：由大至小，由小至大。由大至小：即在某个抖动频率下，先加一个大抖动超出输入抖动容限，再减小抖动至无误码，得到该频率抖动容限。由小至大：即在某个抖动频率下，先加一个小抖动无误码，再加大抖动至出现误码，再略减小抖动至无误码，得到该频率抖动容限。 6.4.3.3 输入口频偏容限测试仪表：SDH分析仪图6-11 电接口输入频偏容限测试配置图测试步骤：（1） 逐步加大发送信号正负频偏，观察测试仪表有没有误码。（2） 误码测试仪表出现误码时，再略减小频偏至无误码，这时频偏即为输入口频偏容限。6.4.3.4 输出口映射抖动测试仪表：SDH分析仪图6-12 电接口输出口映射抖动测试配置图测试步骤：（1） 按图6-12连接，将被测设备群路输入信号解复用至支路输出，仪表接收端在支路侧测试。（2 ）测试时让SDH分析仪和被测设备工作在同一参考时钟，使SDH分析仪、被测设备均无指针调整。（3） 将SDH分析仪电接口发端信号设定为群路口特定净荷PRBS，而且不带指针活动，收端信号设定为支路口特定净荷PRBS，分别选择不一样带通滤波器，测量抖动峰峰值（测试时间不少于60秒）6.4.3.6 输出口结合抖动测试仪表：SDH分析仪 图6-13 电接口输出口结合抖动测试配置图测试步骤：（1） 按图6-13连接，将被测设备群路输入信号解复用至支路输出，仪表接收端在支路侧测试。（2） 结合抖动是映射抖动和指针调整抖动之和。测试时让SDH分析仪和被测设备工作在同一参考时钟。（3） 将SDH分析仪电接口发端信号设定为群路口特定净荷PRBS，收端信号设定为支路口特定净荷PRBS，净荷频偏设置为输入许可频偏范围内任意值（或设为映射抖动最大时频偏）。（4） 在SDH分析仪分别加入ITU-T G.783要求指针调整测试序列，选择不一样带通滤波器，测量抖动峰峰值。（每个测试时间不少于2倍指针序列反复时间）6.4.3.6时钟性能测试6.4.3.6.1时钟保持精度测试仪表：时钟信号源、高精度频率计图6-14 时钟保持精度测试配置图测试步骤：（1）按图6-14连接，被测设备处于正常工作状态。（2）将经过校准频率计预热半小时以上。（3） 用软件或硬件设置系统时钟锁定于某个源，观察频率计读数是否对应于它锁定源频率数。（4） 再断开该源，统计TIE随时间改变曲线，曲线应符合G.813要求。说明：一些SDH仪表能够测出SDH信号比特率，而这个比特率通常同时于系统时钟，能够将SDH比特率作为时钟频率参考。6.4.3.6.2时钟源自由震荡频率测试测试仪表：高精度频率计图6-15 时钟源自由震荡测试配置图测试步骤：（1） 按图6-15连接，被测设备处于正常工作状态。（2） 将经过校准频率计预热半小时以上。（3） 用软件或硬件设置时钟盘处于自由震荡，观察频率计偏差读书是否小于4.6ppm（4） 数小时后再测频率。说明：为确保时钟源处于自由震荡模式，可断开全部外时钟源后再测试。6.4.4硬件保护倒换测试6.4.4.1进行2M板硬件保护倒换测试。6.4.4.2进行交叉板硬件保护倒换测试。6.4.5软件版本确实定6.4.5.1 登陆设备网管后，查看本机网管软件版本，并查对和现用版本是否一致，做好统计。6.5设备并网调试6.5.1 PCM设备并网调试6.5.1.1将本设备和对端设备进行连接（通常是经过2M）。6.5.1.2配置设备地址和网管通道（有些设备需要，有些设备不需要）。6.5.1.3由网管配置数据后进行通道调试：（1）二线方法测试:将局端模块Z接口和交换机用户线连接,将其中12个相对应远端模块用户线接上话机,然后拨打交换机直接用户或远端设备用户,可测试通路是否工作正常和测试拨号脉冲转发是否正常。再用交换机直接用户拨打此远端用户话机,试通话是否正常,最终再用任何话机拨打全部接人网用户线路, 检验话路情况(2)四线模拟及数字传输方法测试:通常由远端测试人员将通道环回(即收发相连接),局端测试人员在相对应通道上输人四线模拟或数字信号,并在接收端经过示波器或其它检测设备测试由对端环回信号,来了解通道质量,包含失真、偏荡或其它信号干扰等6.5.2 SDH设备并网调试6.5.2.1配置设备地址和网管通道。6.5.2.2调试光路通道，确定接收到对端光光强是不是符合光板技术参数。注：相关测试统计表格见附录6：测试统计表。7.质量控制方法及检验标准7.1质量控制方法7.1.1 严格根据施工图设计、施工技术导则、施工组织设计方案和相关技术要求进行施工。7.1.2 全部施工必需满足SDH、PCM设备和材料技术特征和指标要求。7.1.3 到货验收时，要检验包装是否完好，核实SDH、PCM设备型号、出厂质量合格证、出厂测试统计、并按要求格式作书面统计。7.1.4 严格按线缆接线要求色谱进行端接：1）直流电源线色谱：正极：红色；负极：兰色2）接地线色谱：黄绿双色线3）音频线缆色谱：主色：白红黑黄紫；辅色：兰橙绿棕灰7.1.5 严格按设备标识规范进行标识工作。7.1.6 严格按综合布线要求进行线缆敷设工作。7.1.7施工过程中发觉SDH、PCM设备存在质量问题应立即停止施工，提供设备缺点数码照片。立即汇报各相关单位共同处理，并按要求格式形成书面统计。7.1.8 工程完工验收后、提供每一台设备数码照片。7.2质量控制表单7.3检验标准7.3.1 Q/CSG 1007.2-110kV500kV送变电工程质量检验及评定标准 第2部分：变电电气安装工程中Q/CSG表9、Q/CSG表9.0.4、Q/CSG表9.2 、Q/CSG表9.2.1和Q/CSC表9.4.1；7.3.2综合布线工程验收规范GB 50312-8.附录附录 1 ：准备工作检验表1、技术资料1、电源接线图，2、施工设计图和施工图汇审3、施工方案确定( )2、工器具准备查对表5-2中所列工器具及仪器仪表完好可用确定( )3、施工材料1、可用电；2、线耳；3、螺栓等；确定( )4、施工条件1、机房照明；2、配电设备；3、地线条件；4、环境卫生；确定( )4、作业手续1、工作票许可手续；2、开工报审手续；3、安全技术交底；确定( )5、风险评定误碰其它运行中设备开关、线缆造成设备中止；误碰带电线缆造成触电。确定( )非正确使用测试工具:万用表、钳型电流表、SDH测试仪等造成故障确定( )未对电源机柜进行验电，造成触电。确定( )6、安全方法1、安全遮拦；确定( )请您认真检验并署名确定，您署名意味着将负担对应安全质量责任施工单位检验人： 监理单位检验人：日期： 日期：注：检验结果： ：未检验 ：检验不合格 ： 检验合格 / ： 无此项 附录 2 ：设备到货验收检验表序号检验项目测试要求测试方法检验结果1机柜色谱RAL7035色和色板比较2机柜外观尺寸协议参数用尺测量3机柜结构眉头为垂直平面型目测顶、底部留有80mm200mm电缆进出口用尺测量安装固定螺钉孔目测机柜前后有眉头目测4机柜散热性机柜门网孔结构目测5标识对称性开关标识和接线端子标识一致目测6设备板卡配置（查对装箱单）板卡型号和数量查对线缆数量查对配品配件查对7接地要求5mm30mm接地铜排目测接地点应用铜螺母目测请您认真检验并署名确定，您署名意味着将负担对应安全质量责任施工单位检验人： 监理单位检验人：日期： 日期：注：检验结果： ：未检验 ：检验不合格 ： 检验合格 / ： 无此项 附录 3 ：货物问题反馈表工程名称 故障时间 协议号 项目管理专责 供货单位 工程物资现场施工故障情况故障工程物资名称数量更换或维修返还时间交货人收货人 备注：（原因说明）消缺完成检验人： 年 月 日 附录 4 ：SDH、PCM设备安装质量检验评定表端机型号规格容量制造厂家出厂编号出厂日期工序检 验 指 标性质单位质 量 标 准检验方法及器具检验结果合格推荐值机架安装垂直误差31.5测量机架间隙31.5用尺检验机架固定牢靠扳动检验光纤分配架上法兰盘安装牢靠，方向一致观察检验子架安装子架面板部署符合设计对比检验子架安装位置正确、排列整齐观察检验插接件检验关键接触良好网管设备安装符合设计对比检验光纤连接光纤连接线弯曲半径关键40观察检验光纤编扎布线顺直，无扭绞光纤绑扎扎带不宜扎得过紧数字配线架跳线整齐，绑扎松紧适度观察检验保护音频接口安装接触良好电缆成端和保护同轴电缆各层开剥尺寸和电缆插头相适合观察检验芯线焊接关键端正、牢靠同轴电缆插头组装配件齐全，装配牢靠屏蔽线端头处理 剖头长度一致，接触良好剖头热缩处理 热缩套管长度适中，热缩均匀验收结论： 质检机构质量检验评定意见签名班组年月日 施 工 队年月日 项 目 部年月日 监理年月日 附录 5 ：工程质量缺点及处理情况表 工程初步验收发觉缺点及处理情况汇总表 专业名称：通信共页第页 年 月 日缺点发觉情况缺点处理情况分类序号设备名称设备缺点内容提议处理方法验收人员是否已处理施工单位人员署名监理单位人员署名复检人员验收专业组长署名：缺点分类填写要求：重大缺点A、严重缺点B、通常缺点C附录 6 ：测试统计表SDH测试统计：光接口参数设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：OLA-15B,OLP15C,ANT-20SE 型号 位置 项 目光 源 波 长（nm）平均发送光功率（dBm）光接收灵敏度（dBm）动 态 范 围（dBm）备注：光接收灵敏度测试条件为，被测光接收机误码率小于1.0*10e-10。SDH测试统计：电接口参数（PDH 2Mb/s自环检验统计）设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：OLA-15B,OLP15C,ANT-20SE序 号12345678910检验结果正常正常正常正常正常正常正常正常正常正常序 号11121314151617181920检验结果正常正常正常正常正常正常正常正常正常正常序 号21222324252627282930检验结果正常正常正常正常正常正常正常正常正常正常序 号31323334353637383940检验结果正常正常正常正常正常正常正常正常正常正常序 号41424344454647484950检验结果正常正常正常正常正常正常正常正常正常正常序 号51525354555657585960检验结果正常正常正常正常正常正常正常正常正常正常序 号616263检验结果正常正常正常备注： SDH测试统计：结合抖动、映射抖动测试设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：ANT-20SE抖动项目STM-1E、PDH 140/34/2Mb/s支路输出抖动抖动类别结 合指针测试极性相反单指针规则单指针+双指针规则单指针漏一指针频率限制LP+HP1LP+HP2LP+HP1LP+HP2LP+HP1LP+HP2指标0.4UI0.075UI0.4UI0.075UI0.4UI0.075UI支路序号1#2M00.1550.0420.1940.0430.1480.043+50ppm0.1850.0240.3220.0450.1740.041-50ppm0.1520.0220.1930.0270.1980.041抖动项目STM-1E、PDH 140/34/2Mb/s支路输出抖动抖动类别映 射 / 去 映 射频率限制LP+HP1LP+HP2指标待定0.075UI支路序号1#2M00.1120.049+50ppm0.1150.053-50ppm0.1000.046备注：SDH测试统计：网络接口参数设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：ANT-20SESDH接口(子架/单元/接口)输入抖动容限G.825抖动摸板（附测试结果图版）SDH接口(子架/单元/接口)无输入抖动时输出抖动(UIp-p)LP+HP1(0.5)LP+HP2(0.1)备注：经过。SDH测试统计：支路接口参数设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：ANT-20SE支路接口(子架/单元/接口)输入抖动容限G.823抖动摸板（附测试结果图版）备注：SDH测试统计：指针调整设备厂家：测试日期：本端站名： 架 位：测试人员： 测试仪表：ANT-20SE指针调整误码数子架AU-4序号770-782-0-10每次加110-0-782-770每次减11无误码无误码2无误码无误码3无误码无误码4无误码无误码指针调整误码数子架TU-12序号130-139-0-10每次加110-0-139-130每次减11-1-1-1无误码无误码1-1-1-2无误码无误码备注：SDH测试统计：误码测试设备厂家：测试日期：本端站名：架 位：测试人员： 测试仪表：ANT20SE 接口类型测试时间测 试 区 段测试结果STM-161H单机测试无误码备注：PCM测试统计：四线用户板设备厂家：测试日期：本端站名：架 位：测试人员： 测试仪表：HU25D；DE03A；LCT终端l 环回测试：子架：板位：端口号LEVEL IN设置（dBm）LEVEL OUT设置（dBm）电平输入（dBm）电平输出（dBm）远动信号测试EM状态1-4-4-4-4.0正常无2-4-4-4-4.1正常无3-4-4-4-4.2正常无4-4-4-4-4.0正常无5-4-4-4-4.2正常无6-4-4-4-4.0正常无板位：端口号LEVEL IN设置（dBm）LEVEL OUT设置（dBm）电平输入（dBm）电平输出（dBm）远动信号测试EM状态1-4-4-4-4.1正常无2-4-4-4-4.0正常无3-4-4-4-4.1正常无4-4-4-4-4.0正常无5-4-4-4-4.1正常无6-4-4-4-4.0正常无l 幅度特征；频率特征；见附录。
