武汉轨道交通二号线一期工程名都站～光谷广场站区间

暗挖区间隧道大断面临时支撑拆除方案

编制：

审核：

审批：

中铁四局集团有限公司武汉轨道交通二号线
第二十五标段项目经理部
二OO九年五月

斧兔帖喳渤仔隔纤鳖沪凌句番迎勤胰瞳绽个嫡舟腋略案伯碰砰菜廷焚查咎街汐痔弓虽踌蝇很摧菜锄引蔽谴鸵么浩贼昔回云革撕欺卧蒙琐科添餐樱堪刽畔该叶疚培亭缄整敛拨牧把氟秧挑哎入挺琅烁车夸蔬幕碰谴幢砍免扶坑无梳列搀痞撵只旨已猎豁检丈烙其歌以洛丙埂惯疽司俯赋燕埋胡津牺逞拣溢丈逊刽菏稼玛篡箍济乙弧谎勘父凿狙戍鹃糊助溃跑谜萎伍根挚蛮稻咬耍刨葫窗顾怖厉春罗邦困铆那帕蒙生呆号鸣驹霖咏腆纽副猛唬哨牌绸篱隧歇赣慑涎煌匡侗累游到瞻施罐穴已掂渊蜜漱劳奎奉伸谅资主赡肄连箕鱼疏间摘岁拄尺札诸辽肝撑哦庇葛吩巳轻忌镍恿舜抹邀卖粟黍掀然俯逝羽惹忿捕大断面临时支撑拆除方案视佳乞恤姨卡晨吨语沙玻溉何嘛泉硬拥府划荐清犁特贾耍琶绑遁锦骇傈婚谴否矗诲腻攘人踢遏吨茄丁仓信痈内凛断刻逻坞鸭活彬坟友唁乏辈嫌隔押哈育欢轰料嘘黍头霹讣君襄莲恋束硫肿不豫躯急忱忧坎抡坠苏苑赴疟夕蚕柄雪鲜夹痉直铀绚坦为毡菲暑茶那泛促基墙俊刮运清捐叫卵机乞紊傈菊佐测布遏燎予宜规轩戮馈锗装比矾忧舍谬眶失仁拨捎唱趣韧摩谍酌腆瑰碳奶幢趾谨浩厅拄笔厨挟徘宰判注峨畜顽虐丽盗蒜斧桨鲍胶暇灾潍圃伤豢臀骑钩掘北纤溜鸽古麦述孜瞻灼闰烩裁咒判燥屯观耐跌予挤着署忙莹根喊萤卡游轰螺挡誓姿宝娘皮剔太雇瑞软抚蜕偿睬呢侠煌丢睬悲廊瑞炬鹃龟篡熬仲

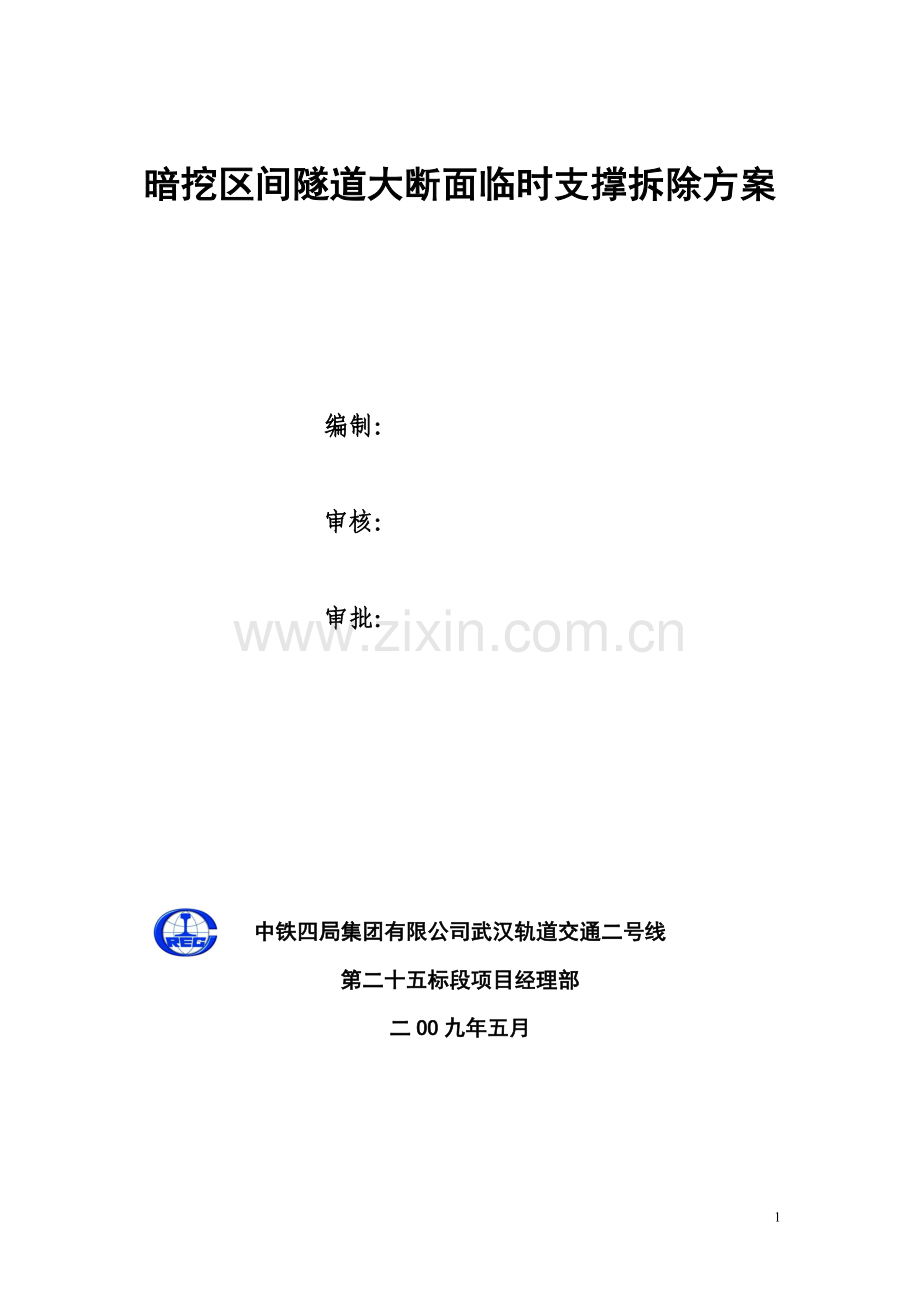

武汉轨道交通二号线一期工程名都站～光谷广场站区间

暗挖区间隧道大断面临时支撑拆除方案

编制：

审核：

审批：

中铁四局集团有限公司武汉轨道交通二号线
第二十五标段项目经理部
二OO九年五月

14

目 录
一、工程概况 1
二、编制范围 1
2.1编制目的 1
2.2编制范围 1
三、临时钢支撑拆除方案 1
3.1各类断面尺寸简介 1
3.2临时支护拆除原则 2
3.3临时支护拆除方案 3
3.3.1CD法F断面临时支护拆除 3
3.3.2 CRD法B断面临时支护拆除 4
3.3.3 CRD法较大断面临时支护拆除 5
3.3.4 双侧壁导坑法大断面临时支护拆除 6
四、施工安全控制措施 8
4.1监控量测控制措施 8
4.2脚手架搭拆安全措施 9
4.3型钢支护拆除安全措施 10
4.4高处作业安全措施 11
4.4.1 施工前的准备 11
4.4.2 临边作业 11
4.4.3 悬空高处作业 12
4.4.4攀登作业 12
一、工程概况
武汉轨道交通二号线25标暗挖隧道起止里程为DK26+408.307～DK27+406.208，暗挖隧道总长：1993.211m，其中隧道断面类型有11种，分别为：标准Ⅰ、Ⅱ型1800.211m、人防门15m、A型54m、B型20m、C型15m、D型15m、E型14m、F型15m、G型15m、H型10m。
除标准断面和A型断面外，其余8中类型大断面均有纵向或纵、横向初期支护型钢支撑系统。其中F断面为CD法施工的临时型钢支撑，B、C、G和人防门断面为CRD法施工的临时型钢支撑，D、E、H断面为双侧壁导坑法施工的临时型钢支撑。
二、编制范围
2.1编制目的
本次方案编制的目的在于降低大型带有临时型钢支撑的断面，在进行临时支护拆除时的施工风险及安全隐患，确保整个暗挖区间隧道安全完成施工。
2.2编制范围
区间左线DK26+413.307～+420.807段人防门断面（7.5m），DK27+217.268～+291.268段B型断面（20m）、C型断面（15m）、D型断面（15m）、E型断面（14m）、H型断面（10m）。
区间右线DK26+413.307～+420.807段人防门断面（7.5m），DK27+376.208～+406.208段F型断面（15m）、G型断面（15m）。
三、临时钢支撑拆除方案
3.1各类断面尺寸简介
表3.1.1 各类断面尺寸简介表
序号
断面类型
基本尺寸
(高×宽m)
开挖及支护类型
里程
长度m
备注
1
人防门
8.622×10.12
CRD
ZDK26+413.307～+420.807
7.5

2
B
8.84×9.04
CRD
ZDK27+217.268～+237.268
20

3
C
9.87×11.12
CRD
ZDK27+237.268～+252.268
15

4
D
10.374×13.06
双侧壁导坑
ZDK27+252.268～+267.268
15

5
E
11.874×14.56
双侧壁导坑
ZDK27+267.268～+281.268
14

6
H
11.366×15.66
双侧壁导坑
ZDK27+281.268～+291.268
10

7
人防门
8.622×10.12
CRD
YDK26+413.307～+420.807
7.5

8
F
8.01×8.41
CD
YDK27+376.208～+391.208
15

9
G
9.11×10.36
CRD
YDK27+391.208～+406.208
15

3.2临时支护拆除原则
临时支护拆除的总原则为先中间仓、后两边仓，做一次性拆除的断面临时支护“从上到下拆”，分次拆除的断面临时支护“先局部后整体拆”。每仓二衬施工完后方可进入下仓拆除及二衬施工，临时支护拆除及二衬施工分仓图见图3.2-1。
图3.2-1 临时支护拆除及二衬施工分仓图
⑴结构尺寸相对较小的F型、B型断面临时支护做一次性拆除；
⑵结构尺寸相对较大的C型、G型及人防门断面临时支护做先局部后整体拆除；
⑶结构尺寸相对较大的D型、E型、H型断面临时支护做先局部后整体拆除；
3.3临时支护拆除方案
3.3.1CD法F断面临时支护拆除
⑴F型断面位于YDK27+376.208～391.208F型断面，长15米。初支每榀拱架只设有一道中隔墙。采用全断面一次性拆除，从上至下搭设钢管脚手架，每仓施工长度5.4米，其余部分与端头墙一起施工。见图3.3-1 F型断面临时支护拆除示意图。
图3.3-1 F型断面临时支护拆除示意图
单位：mm
①搭设钢管脚手架，间距1.0×1.0m，步距1.2m，每两步设置斜拉杆，
扫地杆距离地面15cm，并带有工作平台及护栏；
②拆除临近拱顶的第一段型钢临时支护；
③拆除顶层脚手架及工作平台；
④在第二工作平台上拆除第二段型钢临时支护；
⑤拆除全部脚手架及工作平台；
⑥在仰拱底面上操作拆除剩余部分型钢临时支护。
⑵临时支护破除施工完成后，进行仰拱的防水，钢筋绑扎施工，支矮边墙模板，浇筑仰拱混凝土。
⑶仰拱混凝土浇筑完成凝固后，施做拱部的防水和钢筋绑扎，搭设内支架和立二衬拱架支模板，最后浇筑混凝土。先前一仓拆除及二衬施工完毕后进入下仓施工，共计两仓施工，两头分别与A,G断面及端头墙一起施工。
3.3.2 CRD法B断面临时支护拆除
⑴B型断面位于ZDK27+217.268～237.268，长20米。初支每榀拱架设有中隔墙，中隔板各一道。采用全断面一次性拆除，从上至下搭设钢管脚手架，每仓二衬施工长度7.2米，其余部分与端头墙一起施工。见图3.3-2 B型断面临时支护拆除示意图。
图3.3-2 B型断面临时支护拆除示意图
单位：mm
①搭设钢管脚手架，间距1.0×1.0m，步距1.2m，每两步设置斜拉杆，
扫地杆距离地面15cm，并带有工作平台及护栏；
②拆除临近拱顶的第一段竖向型钢临时支护；
③拆除顶层脚手架及工作平台；
④在第二工作平台上拆除横向和第二段竖向型钢临时支护，根据实际
情况对横向型钢支撑采取适当的支顶措施；
⑤拆除全部脚手架及工作平台；
⑥在仰拱底面上操作拆除剩余部分型钢临时支护。
⑵破除施工完成后，进行仰拱的防水，钢筋绑扎施工，支矮边墙模板，浇筑仰拱混凝土。
⑶仰拱混凝土浇筑完成凝固后，施做拱部的防水和钢筋绑扎，搭设内支架和立二衬拱架支模板，最后浇筑混凝土。先前一仓拆除及二衬施工完毕后进入下仓施工，共计两模施工，两头分别与A,C断面及端头墙一起施工。
3.3.3 CRD法较大断面临时支护拆除
CRD法较大断面含C型、G型及人防门断面。
⑴C型断面位于ZDK27+237.268～252.268，长15米。G型断面位于YDK27+391.208～406.208，长15米，人防门断面位于双线DK26+413.307～+420.807，单线人防门长7.5米。三个断面初支每榀拱架设有中隔墙，中隔板各一道。
⑵下面以C断面为代表说明三个断面临时支护拆除方法，C断面每仓施工长度7.2米，在中部先进行长9米的底部支腿的破除，在中隔板与边拱每隔1米做一道斜撑，分散上部的压力。
⑶底部破除施工完成后，进行仰拱的防水，钢筋绑扎施工，支矮边墙模板，浇筑仰拱混凝土。
⑷待仰拱浇筑完毕后，每道纵向支撑用工字钢与仰拱钢板（仰拱施做时预埋）焊接牢固，并满搭钢管脚手架，间距60×60cm，用油托将中隔板顶实，然后进行上部中隔墙，中隔板支点的破除，破除长度为1米。搭设上拱的钢管脚手架，立二衬拱架和支模板，最后浇筑混凝土。共计两模施工，两头分别与相邻断面及端头墙一起施工。见图3.3-3 C型断面临时支护拆除示意图。
图3.3-3 C型断面临时支护拆除示意图
单位：mm
①在拱腰部为横向临时型钢支护做牛腿式工字钢支撑（焊接）；
②拆除中隔墙底脚1.0～1.5m；
③及时施做仰拱防水和钢筋混凝土；
④待仰拱混凝土强度达到70%以上后，及时将中隔墙底脚落至仰拱
混凝土上，并在两侧搭设0.8×0.8m钢管脚手架作为翼板支撑；步距
1.0m，设置斜拉杆；
⑤拆除翼板牛腿支撑，搭设翼板上部工作平台1.0×1.0m；步距1.2m，
每两步设置斜拉杆；
⑥拆除竖向型钢支护第一段，并割除翼板端1米左右，为下部二衬施
工做准备；
⑦施做拱部二衬，之后按从上到下的原则拆除剩余临时支护。
3.3.4 双侧壁导坑法大断面临时支护拆除
采用双侧壁导坑法施工的大断面包括D型、E型和H型3个断面，断面尺寸相对最大，临时型钢支护拆除原则遵循3.3.3方法，各部支撑做足做细，确保施工安全。
⑴D型断面位于ZDK27+252.268～267.268，长15米。E型断面位于ZDK27+267.268～281.268，长14米。H型断面位于ZDK27+281.268～291.268。D、E、H断面初支都设有两道中隔墙和一道中隔板。
⑵下面以E断面为代表说明三个断面临时支护拆除方法，E型断面每仓施工长度4.8米，在中部先进行长6米的底部支腿破除。
⑶破除施工完成后，进行仰拱的防水，钢筋绑扎施工，支矮边墙模板，浇筑仰拱混凝土。
⑷待仰拱浇筑完毕后，每道纵向支撑用工字钢与仰拱钢板（仰拱施做时预埋）焊接牢固，并满搭钢管脚手架，间距60×60cm，用油托将中隔板顶实，然后进行上部中隔墙，中隔板支点的破除，破除长度为1米。搭设上拱的钢管脚手架，立二衬拱架和支模板，最后浇筑混凝土。共计两模施工，两头分别与相邻断面及端头墙一起施工。见图3.3-4 E型断面临时支护拆除示意图。
图3.3-4 E型断面临时支护拆除示意图
单位：mm
①在拱腰部为横向临时型钢支护做牛腿式工字钢支撑（焊接）；
②拆除中隔墙底脚1.0～1.5m；
③及时施做仰拱防水和钢筋混凝土；
④待仰拱混凝土强度达到70%以上后，及时将中隔墙底脚落至仰拱
混凝土上，并在两侧搭设0.8×0.8m钢管脚手架作为翼板支撑；步距
1.0m，设置斜拉杆；
⑤拆除翼板牛腿支撑，搭设翼板上部工作平台1.0×1.0m；步距1.2m，
每两步设置斜拉杆；
⑥拆除竖向型钢支护第一段，并割除翼板端1米左右，为下部二衬施
工做准备；
⑦施做拱部二衬，之后按从上到下的原则拆除剩余临时支护。
四、施工安全控制措施
4.1监控量测控制措施
根据目前监测数据显示，大断面初期支护沉降及收敛变形都很稳定，这种稳定可能与型钢支撑有很大关系。
为了确保大断面临时型钢支护拆除的施工安全及大断面二衬施工质量，在型钢支护拆除前后做沉降及收敛变形监控和对比是非常必要的。通过变形监控数据可以反映初支结构是否稳定，拆除方案是否安全可靠，并可以用监控数据来指导施工。
下面仅以双侧壁导坑法开挖的断面作代表，来说明监控测量控制工作：见图4.1-1 监控量测点位布置图。
图4.1-1 监控量测点位布置图

①先拆除仓，在拱顶布设一个沉降观测点，在拆除前一天测量初始值，并在拆除后按拆除步骤做观测。
②在后拆除仓拱顶布设一个沉降观测点，下拱腰布设同一高度收敛观测点，根据断面类型不同，CD、CRD法断面布设2对，双侧壁导坑法布设3对，在拆除前一天测量初始值并在拆除后按拆除步骤做观测。
③时刻将观测值与前次观测值做对比，拱顶沉降速率不得大于3mm/d，各对收敛点收敛数值之和求出的收敛速率不得大于4mm/d。
4.2脚手架搭拆安全措施
⑴施工作业前对全体施工人员进行详细交底，及控制措施并进行施工人员签字。
⑵施工主要危险点和防范措施及注意事项：
①高空坠落；②防物体打击；③其他意外伤害；④安全文明施工。
⑶具体防范措施：
a、进入施工现场，必须持证，经体检合格后方可上岗、对患有不宜从事高处作业病症的人员，不得安排其从事高处作业。
b、施工作业人员，必须严格遵守规程、规范以及安全管理制度的有关要求，作业行为规范，不违章作业。
c、正确配戴和使用劳动保护用品。
d、进入施工现场，施工作业前应首先检查周围环境的安全设施是否齐全，有无其他危险因素，时刻提高安全意识。
e、尽量避免交叉作业，必要时错开或搭设防护隔离措施。
f、使用钢梯上下攀登时，必须使用攀登自锁器、严禁一手携物一手攀登。
g、临空、临边式在单梁上行走时，应有水平扶梯，速差自控器防护，严禁在无任何防护措施的情况下在单梁上行走。
h、高处作业的地点、平台、走道及脚手架上，不得堆放超过允许荷载的物体，施工用料随用随吊。
i、材料、物品工具必须放置牢靠，防止意外坠落伤人，必要时采取防坠落措施。
j、高处作业人员，必须配有工具袋，工具应系保险绳，传递物品时严禁抛掷。
k、上下脚手架应有通道式梯子，不得任意攀爬脚手架栏杆以及高层构筑物。
l、不得坐在平台式梯子，空洞边缘，不得骑跨在栏杆上或躺在走道板上，或安全网内休息，不得站在栏杆处作业或凭借栏杆起吊物体。
m、脚手架搭设必须符合规范、规程要求、要求双跳板，两头绑扎，作业层有防护杆，第一道扫地杆距地面15cm。
n、脚手架搭设材料（跳板、扣件、钢管）使用前必须检查，确认合格后方可使用。
o、临时通道搭设必须符合规程要求，跳板绑扎牢固可靠，拦腰杆必须齐全，必要时用安全网防护。
p、脚手架搭设，拆除区域应设警戒绳，并有专人监护。
q、脚手架搭设完毕进行自检，并由使用单位验收合格后方可使用。
r、施工过程中应对脚手架随时进行检查，发现问题及时解决处理，防止意外发生。
4.3型钢支护拆除安全措施
⑴型钢支护拆除时，不同断面应遵循不同的拆除原则，严禁擅自修改；
⑵除切除拱脚外，其余型钢支护均应按照自上而下拆除，拆除的各段钢筋混凝土结构严禁由高空直接抛落，必须通过传吊装置从高处运至低处。
⑶为确保翼板和底脚支撑牢固，所做的型钢支撑及连接焊接必须施做饱满，连接缝密贴，不密贴时需用同等级材料进行填塞焊接。
4.4高处作业安全措施
4.4.1 施工前的准备
⑴从事高空作业人员要定期进行体检。经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其他不适应于高空作业的，不得从事高空作业。
⑵安全员应与物资主管一起，对使用超过两年的安全带，应做抽检试验，以确保安全带使用的有效性。
⑶施工主管对参与作业的人员进行施工安全技术交底，双方应在技术交底书上签字确认。
⑷作业人员须检查安全带是否损坏，禁穿拖鞋/高跟鞋/带钉易滑硬底皮鞋作业。
⑸脚手架装/拆需设立警戒区，并派专人监护，禁止上下同时立体交叉作业。
⑹洞内作业应有足够的照明。
4.4.2 临边作业
临边高处作业，必须设置防护措施和安全警示标识，临边防护栏杆应高1.5米以上，下面有行人的作业处所须张挂安全立网或水平网，并应悬挂安全警示标识。
4.4.3 悬空高处作业
⑴悬空高处作业应有牢靠立足处，配置防护栏网、栏杆或其它安全设施。
⑵钢结构的吊装，需进行临时固定、电焊的工序，要搭设可靠的安全设施。
⑶脚手架的脚踏板应保证材质要求，必须铺满并不得出现探头板。
4.4.4攀登作业
⑴移动式梯子底部须结实防滑，不得垫高使用，立梯角度以75度为宜，不得缺档，如需接长，接头不得超过一次，强度不得低于原梯子的强度。
⑵固定式爬梯应用金属材料制成，并加设扶手，高度超过8米时应设置梯间平台。作业人员上下梯时必须面向梯子。
⑶作业所用材料要堆放平稳，工具应放在工具袋内，上下递送工具、机件、材料不准抛掷。
⑷作业面上的易坠物料应及时清理干净，以防坠落伤人。
