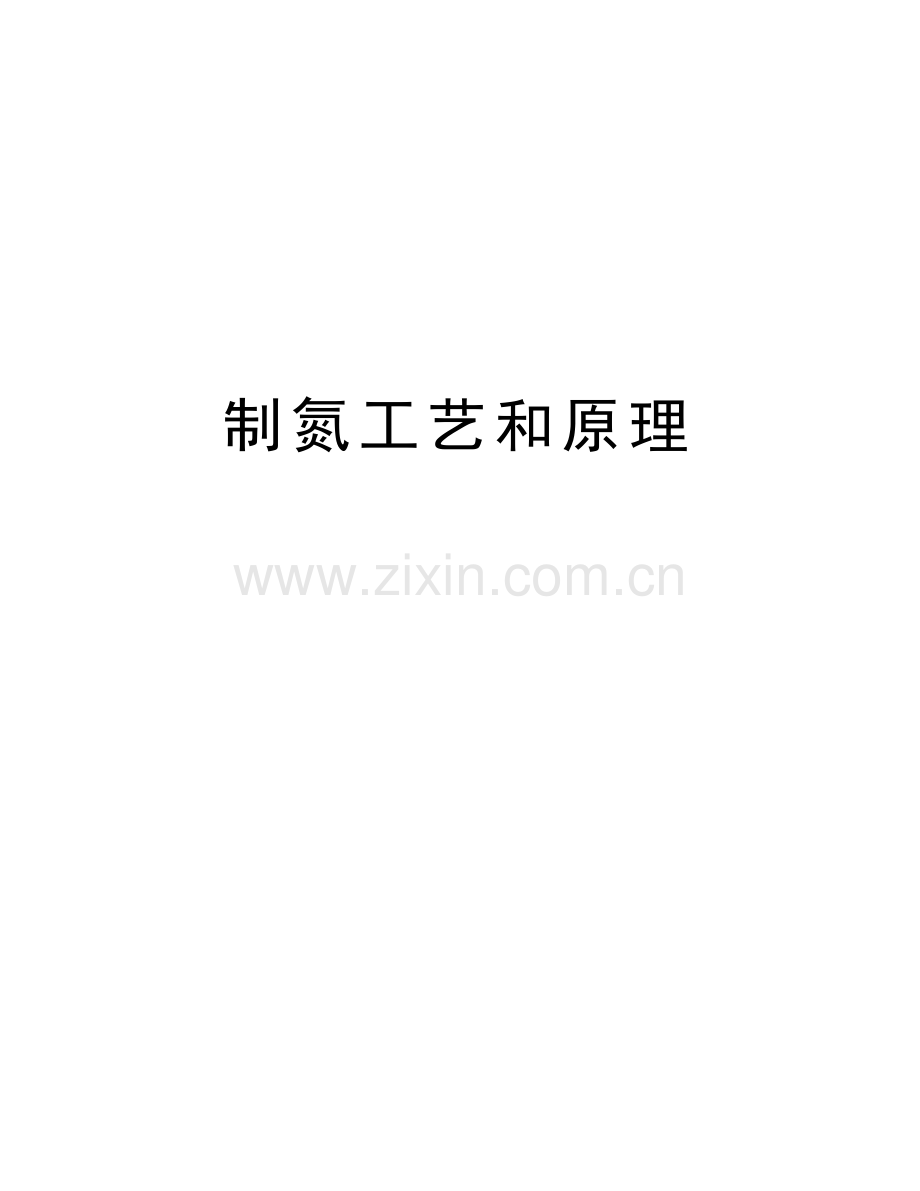

制氮工艺和原理

精品文档

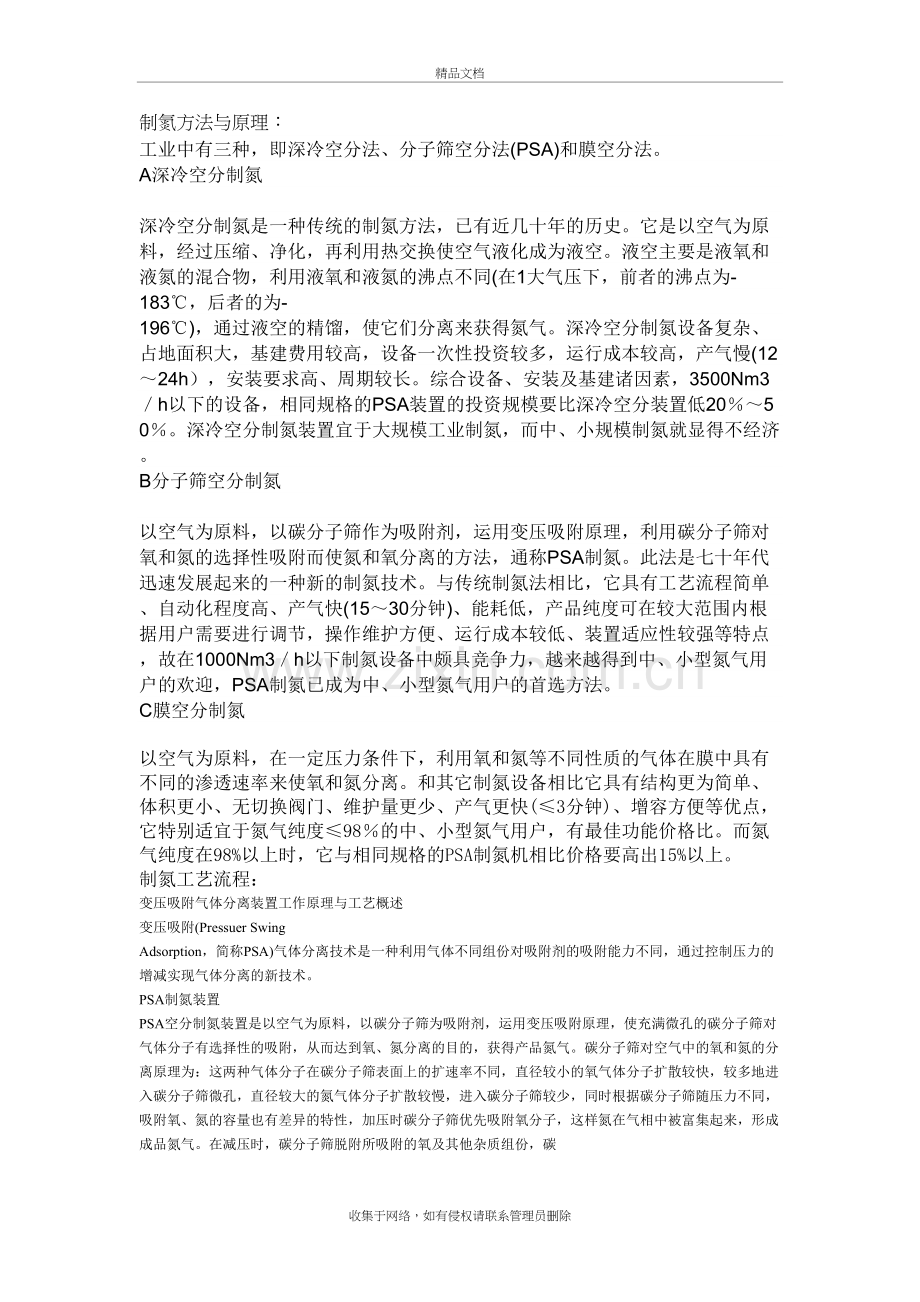

制氮方法与原理：
工业中有三种，即深冷空分法、分子筛空分法(PSA)和膜空分法。
A深冷空分制氮
深冷空分制氮是一种传统的制氮方法，已有近几十年的历史。它是以空气为原料，经过压缩、净化，再利用热交换使空气液化成为液空。液空主要是液氧和液氮的混合物，利用液氧和液氮的沸点不同(在1大气压下，前者的沸点为-183℃，后者的为-196℃)，通过液空的精馏，使它们分离来获得氮气。深冷空分制氮设备复杂、占地面积大，基建费用较高，设备一次性投资较多，运行成本较高，产气慢(12～24h），安装要求高、周期较长。综合设备、安装及基建诸因素，3500Nm3／h以下的设备，相同规格的PSA装置的投资规模要比深冷空分装置低20％～50％。深冷空分制氮装置宜于大规模工业制氮，而中、小规模制氮就显得不经济。
B分子筛空分制氮
以空气为原料，以碳分子筛作为吸附剂，运用变压吸附原理，利用碳分子筛对氧和氮的选择性吸附而使氮和氧分离的方法，通称PSA制氮。此法是七十年代迅速发展起来的一种新的制氮技术。与传统制氮法相比，它具有工艺流程简单、自动化程度高、产气快(15～30分钟)、能耗低，产品纯度可在较大范围内根据用户需要进行调节，操作维护方便、运行成本较低、装置适应性较强等特点，故在1000Nm3／h以下制氮设备中颇具竞争力，越来越得到中、小型氮气用户的欢迎，PSA制氮已成为中、小型氮气用户的首选方法。
C膜空分制氮
以空气为原料，在一定压力条件下，利用氧和氮等不同性质的气体在膜中具有不同的渗透速率来使氧和氮分离。和其它制氮设备相比它具有结构更为简单、体积更小、无切换阀门、维护量更少、产气更快(≤3分钟)、增容方便等优点，它特别适宜于氮气纯度≤98％的中、小型氮气用户，有最佳功能价格比。而氮气纯度在98%以上时，它与相同规格的PSA制氮机相比价格要高出15%以上。
制氮工艺流程：
变压吸附气体分离装置工作原理与工艺概述
变压吸附(Pressuer Swing  Adsorption，简称PSA)气体分离技术是一种利用气体不同组份对吸附剂的吸附能力不同，通过控制压力的增减实现气体分离的新技术。
PSA制氮装置
PSA空分制氮装置是以空气为原料，以碳分子筛为吸附剂，运用变压吸附原理，使充满微孔的碳分子筛对气体分子有选择性的吸附，从而达到氧、氮分离的目的，获得产品氮气。碳分子筛对空气中的氧和氮的分离原理为：这两种气体分子在碳分子筛表面上的扩速率不同，直径较小的氧气体分子扩散较快，较多地进入碳分子筛微孔，直径较大的氮气体分子扩散较慢，进入碳分子筛较少，同时根据碳分子筛随压力不同，吸附氧、氮的容量也有差异的特性，加压时碳分子筛优先吸附氧分子，这样氮在气相中被富集起来，形成成品氮气。在减压时，碳分子筛脱附所吸附的氧及其他杂质组份，碳
分子筛得以再生。一般系统中设置两个吸附塔，一塔吸附产氮，另一塔脱附再生，通过全自动控制系统按特定程序自动控制加压吸附，减压脱附，常压解吸的循环过程，以实现连续生产氮气之目的。
