压力表检定规程

精品文档

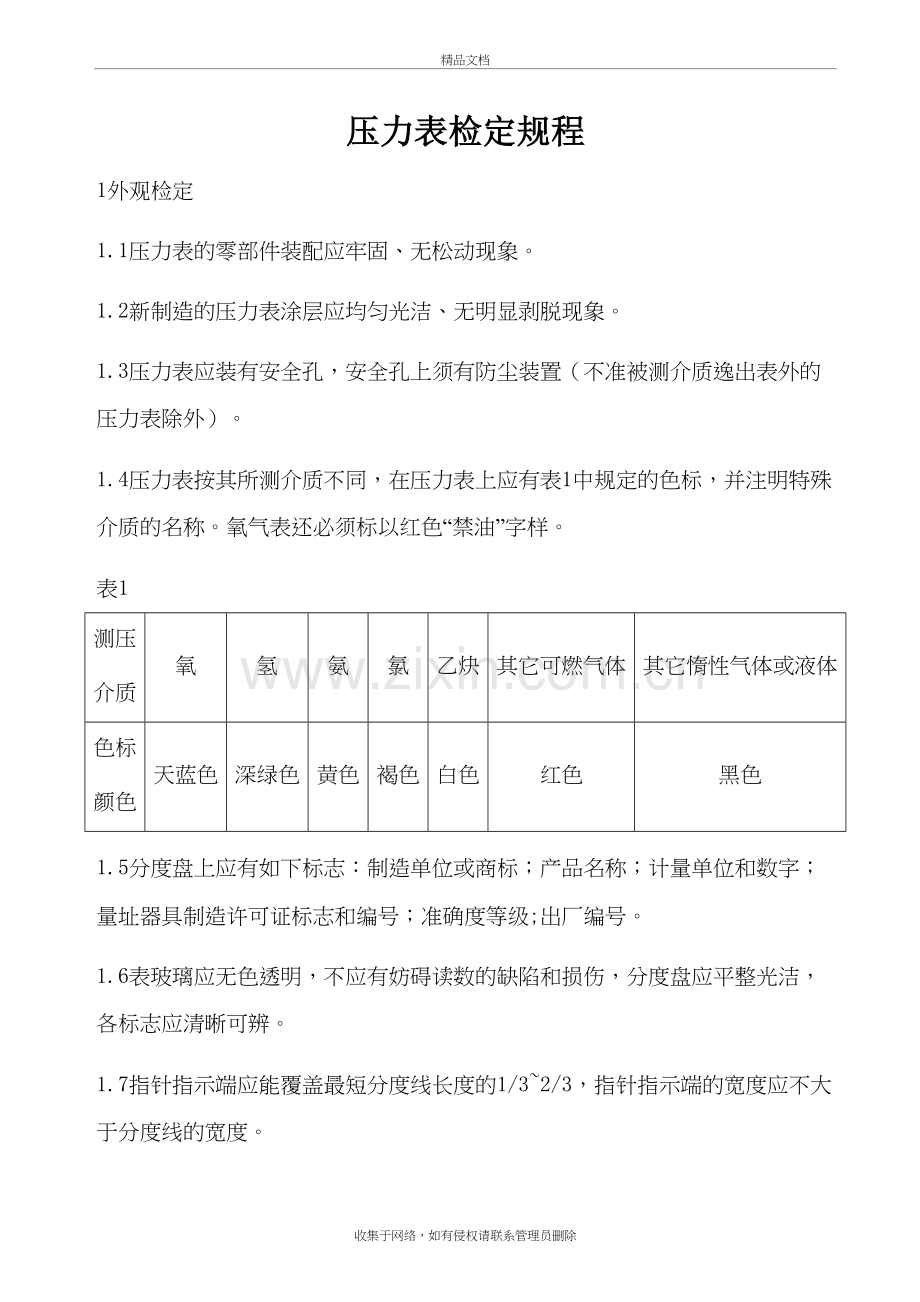

压力表检定规程
1外观检定
1.1压力表的零部件装配应牢固、无松动现象。
1.2新制造的压力表涂层应均匀光洁、无明显剥脱现象。
1.3压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。
1.4压力表按其所测介质不同，在压力表上应有表1中规定的色标，并注明特殊介质的名称。氧气表还必须标以红色“禁油”字样。
表1
测压
介质
氧
氢
氨
氯
乙炔
其它可燃气体
其它惰性气体或液体
色标
颜色
天蓝色
深绿色
黄色
褐色
白色
红色
黑色
1.5分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级;出厂编号。
1.6表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨。
1.7指针指示端应能覆盖最短分度线长度的1/3~2/3，指针指示端的宽度应不大于分度线的宽度。
1.8测量上限量值数字应符合如下系列中之一：1×10n，1.6×100 n，2.5×10 n，4×10 n，6×10 n （式中:，n是正整数、负整数或零）。
1.9分度值应符合如下系列中之一：1×10 n，2×10 n，5×10 n（式中：n是正整数、负整数或零）。
2零位检定
2.1带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表2规定的允许误差绝对值。
表2
准 确 度
等 级
允许误差%（按量程的百分数计算）
零 位
测量上限的（90~100）%
其余部分
带止销
不带止销
1
1
±1
±1
±1
1.6（1.5）
1.6（1.5）
±1.6（1.5）
±1.6（1.5）
±1.6（1.5）
2.5
2.5
±2.5
±2.5
±2.5
4
4
±4
±4
±4
注：使用中的1.5级压力表允许误差按1.6级计算，准确度等级可不更改

2.2没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表2规定的允许误差绝对值的2倍。
3示值误差，回程误差和轻敲位移的检定
3.1 标准仪器与压力表使用液体为工作介质时，它们的受压点应基本上在同一水平面上。如不在同一水平面上，应考虑由液柱高度差所产生的压力误差。
3.2 压力表的示值应按分度值的1/5估读。
3.3 示值检定方法：压力表的示值检定按标有数字的分度线进行。检定时逐渐平稳地升压（或降压），当示值达到测量上限后，切断压力源，耐压3min，然后按原检定点平稳地降压（或升压）倒序回检。
3.4示值误差：对每一检定点，在升压(或降压)和降压(或升压)检定时，轻敲表壳前、后的示值与标准器示值之差均应不大于表2所规定的允许误差
3.5回程误差：对同一检定点，在升压(或降压)和降压(或升压)检定时，轻敲表壳后示值之差应不大于表2中规定的允许误差。
3.6轻敲位移：对每一检定点，在升压（或降压）和降压（或升压）检定时，轻敲表壳后引起的示值变动量均应不大于表2所规定的允许误差绝对值的1/2。
3.7指针偏转平稳性：在示值误差检定过程中，用目力观测指针的偏转，指针偏转应平稳，无跳动和卡住现象。
4检定结果的处理
4.1检定合格的压力表，发给“检定证书”，证书上给出合格的准确度等级。用于强
制检定的压力表并附有封印标记。
4.2检定不合格的压力表，发给“检定不合格通知书”，并注明不合格项目和内容(见附录B)。
