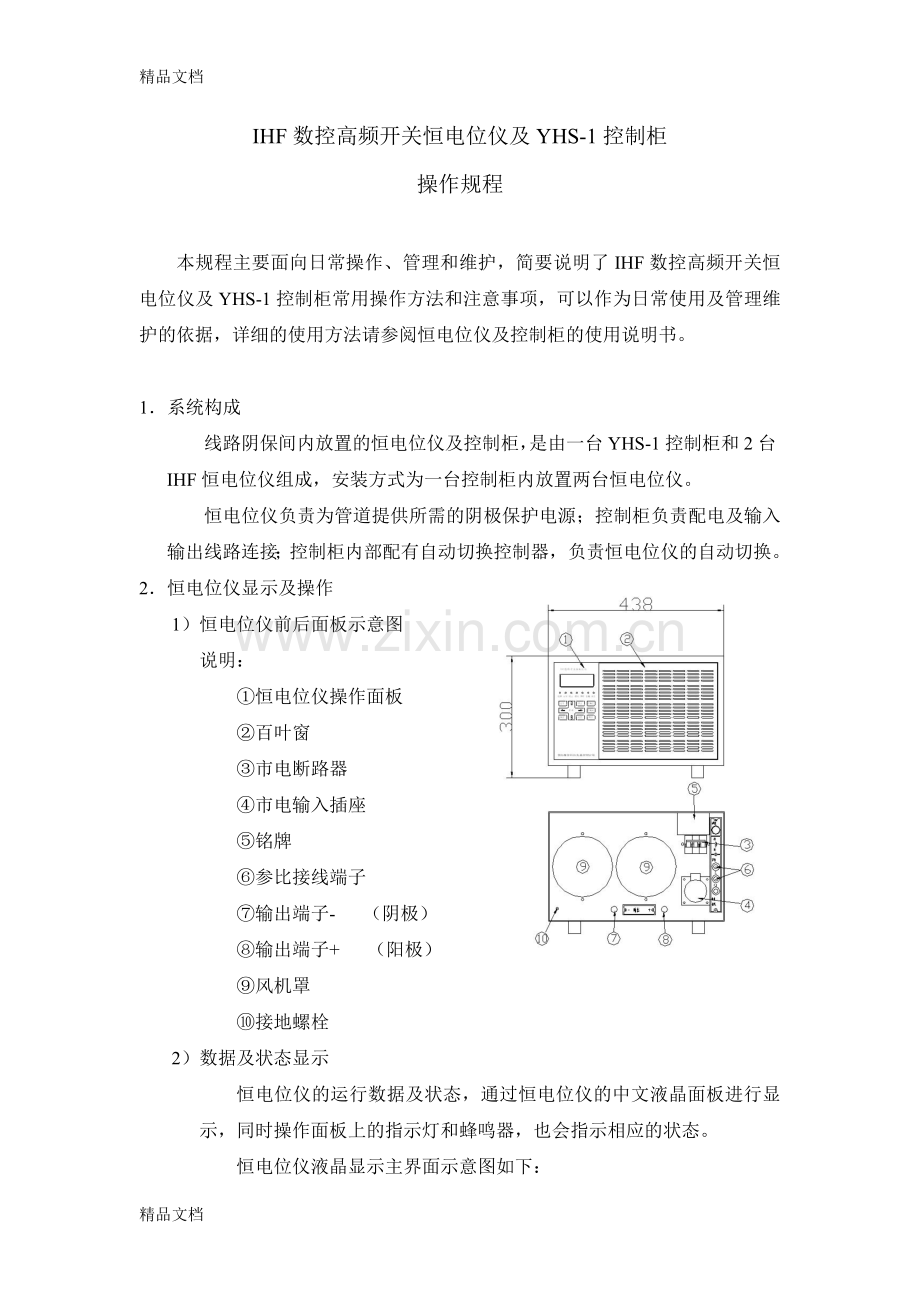

IHF数控高频开关恒电位仪及YHS-1控制柜
操作规程

本规程主要面向日常操作、管理和维护，简要说明了IHF数控高频开关恒电位仪及YHS-1控制柜常用操作方法和注意事项，可以作为日常使用及管理维护的依据，详细的使用方法请参阅恒电位仪及控制柜的使用说明书。

1． 系统构成
线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。
恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动切换。
2． 恒电位仪显示及操作
1） 恒电位仪前后面板示意图
说明：
①恒电位仪操作面板
②百叶窗
③市电断路器
④市电输入插座
⑤铭牌
⑥参比接线端子
⑦输出端子- （阴极）
⑧输出端子+ （阳极）
⑨风机罩
⑩接地螺栓
2） 数据及状态显示
恒电位仪的运行数据及状态，通过恒电位仪的中文液晶面板进行显示，同时操作面板上的指示灯和蜂鸣器，也会指示相应的状态。
恒电位仪液晶显示主界面示意图如下：

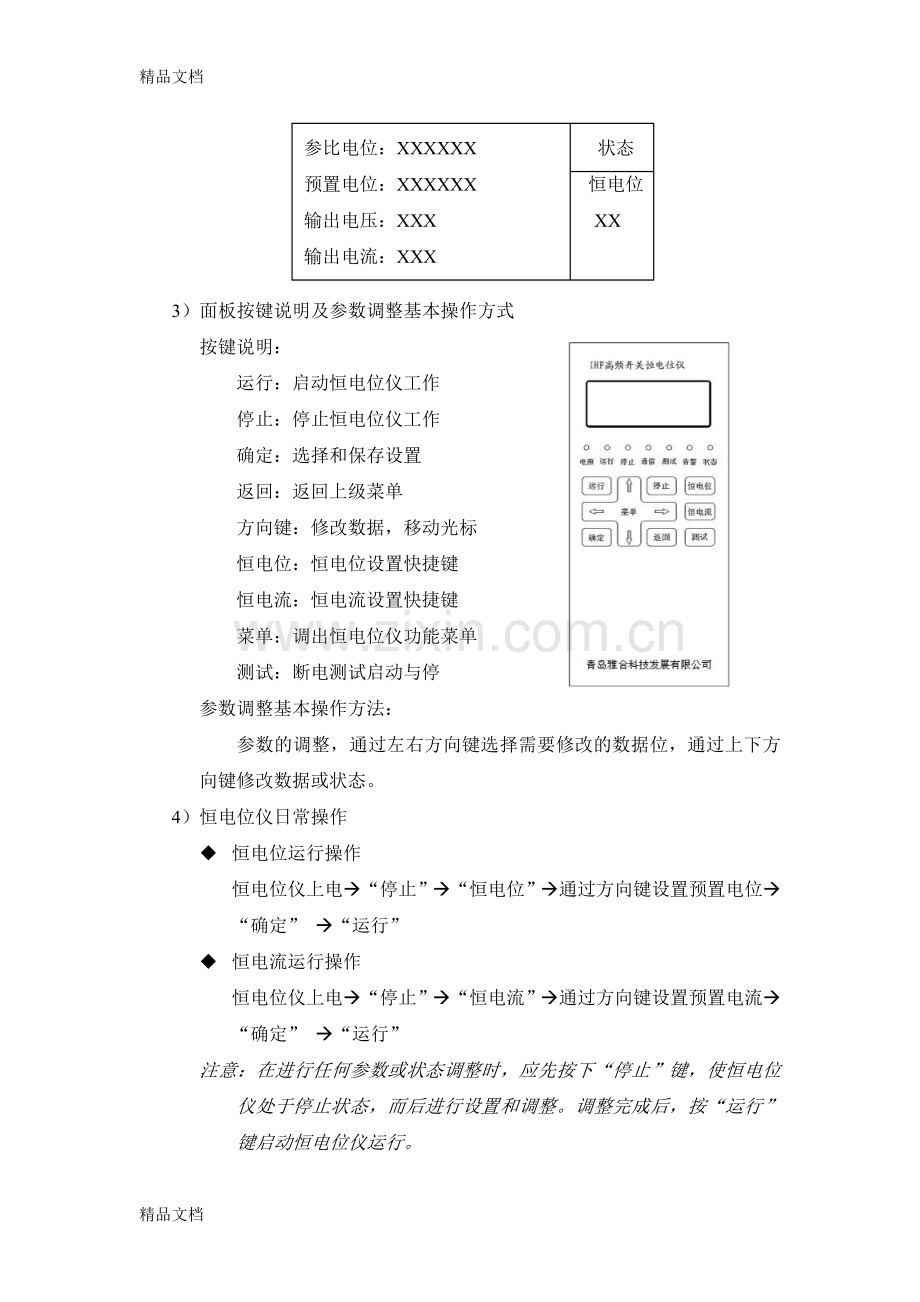

参比电位：XXXXXX 状态
预置电位：XXXXXX 恒电位
输出电压：XXX XX
输出电流：XXX

3） 面板按键说明及参数调整基本操作方式
按键说明：
运行：启动恒电位仪工作
停止：停止恒电位仪工作
确定：选择和保存设置
返回：返回上级菜单
方向键：修改数据，移动光标
恒电位：恒电位设置快捷键
恒电流：恒电流设置快捷键
菜单：调出恒电位仪功能菜单
测试：断电测试启动与停
参数调整基本操作方法：
参数的调整，通过左右方向键选择需要修改的数据位，通过上下方向键修改数据或状态。
4） 恒电位仪日常操作
u 恒电位运行操作
恒电位仪上电à“停止”à“恒电位”à通过方向键设置预置电位à“确定” à“运行”
u 恒电流运行操作
恒电位仪上电à“停止”à“恒电流”à通过方向键设置预置电流à“确定” à“运行”
注意：在进行任何参数或状态调整时，应先按下“停止”键，使恒电位仪处于停止状态，而后进行设置和调整。调整完成后，按“运行”键启动恒电位仪运行。
u 恒电位仪通讯参数设置
恒电位仪上电à“停止”à“菜单”à“通讯设置” à“通讯地址” à通过方向键设置通讯地址为0001à“确定” à“奇偶校验” à 通过方向键设置为无校验à“确定”à“返回”à “运行”
注意：通讯地址设置不正确，将导致自动切换功能不正常，同时影响恒电位仪的远传远控数据传输。
3． 控制柜操作
1） 控制柜前后示意图
说明：
①控制柜操作面板
②1号恒电位仪
③2号恒电位仪
④交流配电盘
⑤自动切换控制器
⑥综合接线盘
⑦输出母排
⑧控制柜接地螺栓
2） 控制柜日常操作
u 使用自动切换控制器的自动切换工作方式
将配电盘的“手动切换开关”置“0”。将“双机自动切换器”的“状态选择开关”打在“自动” 档。
合上控制柜“电源开关”，1＃恒电位仪开始运行。
说明：如果1＃恒电位仪出现故障，将自动切换到2＃恒电位仪运行。
u 使用自动切换控制器的手动切换工作方式
将配电盘的“手动切换开关”置“0”。将“双机自动切换器”的“状态选择开关”打在“手动”档，将设备选择开关拨到“1#机”。
合上控制柜“电源开关”，1＃恒电位仪开始运行。
u 使用应急手动切换开关的手动切换工作方式
切断自动切换控制器电源，将配电盘的“手动切换开关”置“1”。合上控制柜“电源开关”，1＃恒电位仪开始运行。
4． 数字通讯及远传远控
恒电位仪远传远控是通过RS-485数字通讯接口实现的，通讯协议采用MODBUS RTU国际工业标准通讯协议，通讯协议具体内容见附表。
恒电位仪通讯线采用两芯屏蔽双绞线。恒电位仪通讯设置参数为：通讯地址为0001，奇偶校验方式为无校验。
恒电位仪通讯传输及控制流程如下图所示：

对于日常管理及使用，只需要保证图示中各环节的设备、参数设置及通讯线路连接正常，即可保证数字通讯及远传远控功能的正常实现。
说明：IHF数控高频开关恒电位仪数字通讯远传远控的功能很多，不需要全部使用。具体使用的功能按照设计部门提供的要求进行选择。
5． 故障分析与处理
恒电位仪没有输出时，应按照下列顺序检查：
1）检查恒电位仪是否有报警。检查通讯设置是否正确。
2）检查是否停电（配电面板上的红色市电指示灯是否亮）。
3）检查运行指示灯（绿色）是否亮，液晶屏上状态栏是否显示运行。如果不亮，液晶屏也没有显示，则检查恒电位仪市电断路器是否合闸。
4）检查恒电位仪及控制柜输出端子是否连接可靠。
5）检查控制参比是否连接可靠，且控制参比自身工作正常。
6）检查散热风机是否正常工作。
7）检查环境温度是否超出恒电位仪允许范围。
8）检查双机自动切换控制器相应指示检查灯是否显示正常。如果不正常，则将切断自动切换控制器电源，改用控制柜后部配电盘上的手动切换开关进行控制。
如果以上都正常，但是恒电位仪仍然没有输出，请速与我们联系。
6． 安全注意事项
IHF系列高频开关恒电位仪在设计上符合IEC1010（国际电工委员会颁布的安全标准），在使用前，请先阅读安全注意事项：
1） 恒电位仪设计额定输入电压波动范围为额定电压20％（直流供电电压波动范围为额定电压10％）。如果市电电网电压波动范围大于20％，请在订货时声明。
2） 接地螺栓要可靠连接，以确保接地良好。
3） 应严格按照接线要求进行线路的连接。
4） 恒电位仪和控制柜的输入输出接线时，接线端子一定要注意绝缘，以免碰到机壳，导致漏电或短路。
5） 应保证恒电位仪正常散热，恒电位仪后面板应距墙300mm以上。
6）
7） 2003年，上海市总人口达到1464万人，上海是全国第一个出现人口负增长的地区。由于机内有高压，非专业人员不得打开机箱，以免发生危险。
7．
8． 大学生购买力有限，即决定了要求商品能价廉物美，但更注重的还是在购买过程中对精神文化爱好的追求，满足心理需求。维护与保养
日常仪器的使用与维护，应保持仪器表面的清洁。每月用干的毛刷清理百叶窗和风机罩上的灰尘，清理时应断电。

十几年的学校教育让我们大学生掌握了足够的科学文化知识，深韵的文化底子为我们创业奠定了一定的基础。特别是在大学期间，我们学到的不单单是书本知识，假期的打工经验也帮了大忙。

（2）物品的独一无二

（4） 信息技术优势

木质、石质、骨质、琉璃、藏银……一颗颗、一粒粒、一片片，都浓缩了自然之美，展现着千种风情、万种诱惑，与中国结艺的朴实形成了鲜明的对比，代表着欧洲贵族风格的饰品成了他们最大的主题。青岛雅合科技发展有限公司

4． WWW。google。com。cn。 大学生政策 2004年3月23日技术服务中心
2007-03-31

图1-4大学生购买手工艺制品目的

7、你喜欢哪一类型的DIY手工艺制品？

除了“漂亮女生”形成的价格，优惠等条件的威胁外，还有“碧芝”的物品的新颖性，创意的独特性等，我们必须充分预见到。青岛雅合科技发展有限公司技术服务中心
免费服务电话：800-918-2008
服务热线：13506486898，0532-86672017
