不锈钢管道(卡压)施工技术交底

精品文档

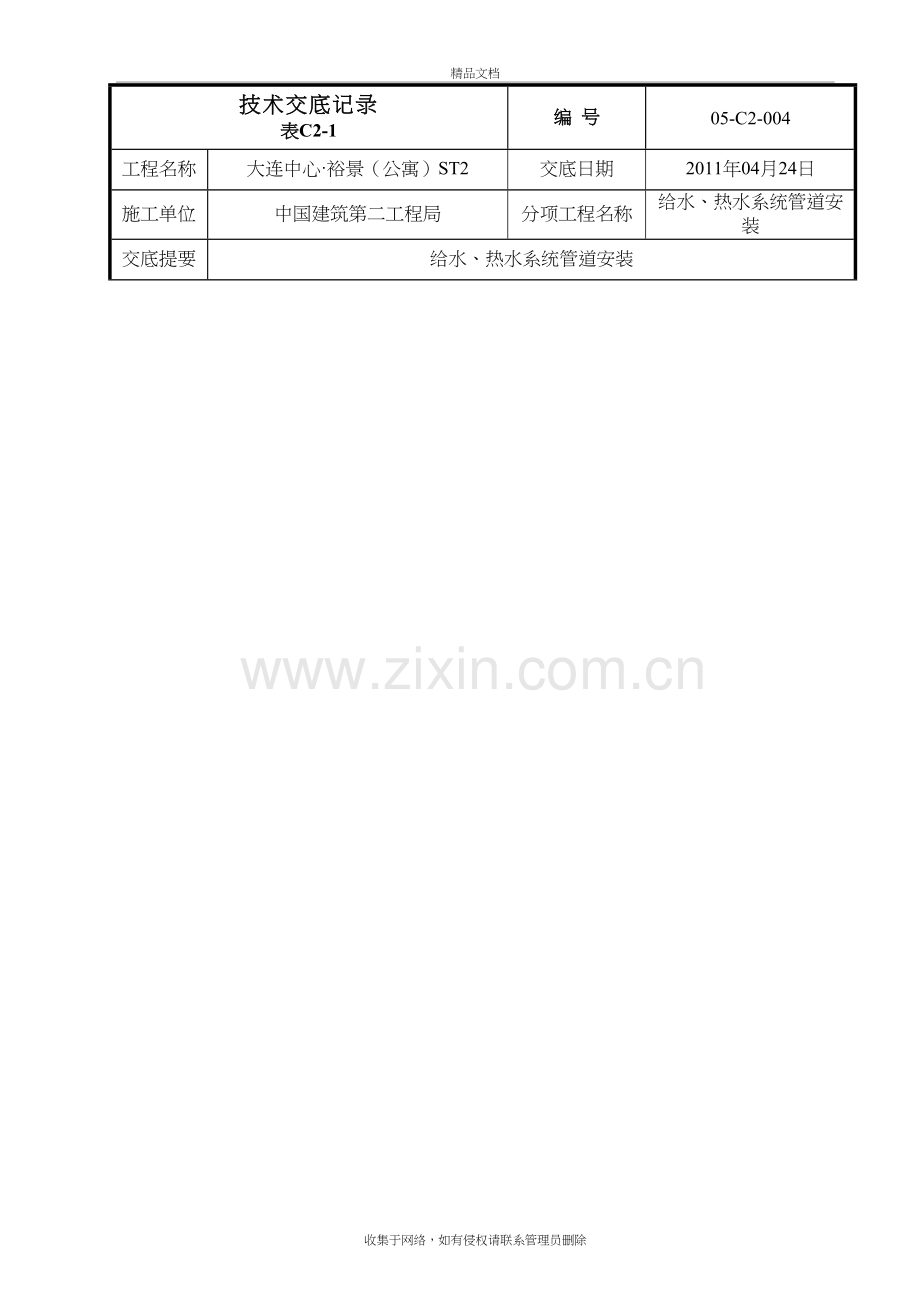

技术交底记录
表C2-1
编 号
05-C2-004
工程名称
大连中心·裕景（公寓）ST2
交底日期
2011年04月24日
施工单位
中国建筑第二工程局
分项工程名称
给水、热水系统管道安装
交底提要
给水、热水系统管道安装
一、 管材
1、 消防系统管道的管材材质必须按照下表的规定选用：
序号
系统类别
管材
连接方式
1
裕景（公建）ST2及商业楼给水系统
DN＞50
薄壁不锈钢管
焊接
2
裕景（公建）ST2及商业楼热水系统
DN＞50
薄壁不锈钢管
焊接
2、材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求。管壁应薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、疙瘩，管件无偏扣、乱扣、等现象。材料不合格者不得使用。
3、管材、管件在装卸、运输、储存等过程中应该小心轻放，排列整齐，不得手尖锐物品碰撞，不得抛、摔、拖、压，施工现场应防止与腐蚀的介质和污染物相接触，管材、管件内外污垢应清理干净才可供工程使用。
二、工艺流程：
1、 管道预制：
（1）预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条
件及有可调整的余地。
（2）管子切割：直径DN≤150的采用砂轮切割机切割，DN＞200的采用等离子切割，等离子切割后
应彻底修磨其表面。端面倾斜偏差为管子外径的1%且不大于2mm。
（3）坡口加工采用坡口机、手握砂轮机等方式进行，管壁厚度≤3mm的开“I”形坡口（不开坡口），
管壁厚度大于3~12mm的开单面60°~70°“V”形坡口，钝边厚度1~1.5mm，加工后的坡口斜面及钝边端面的不平度不应大于0.5mm，角度应符合要求。
