玻璃池窑及锡槽作业制度演示教学.doc

玻璃池窑及锡槽作业制度

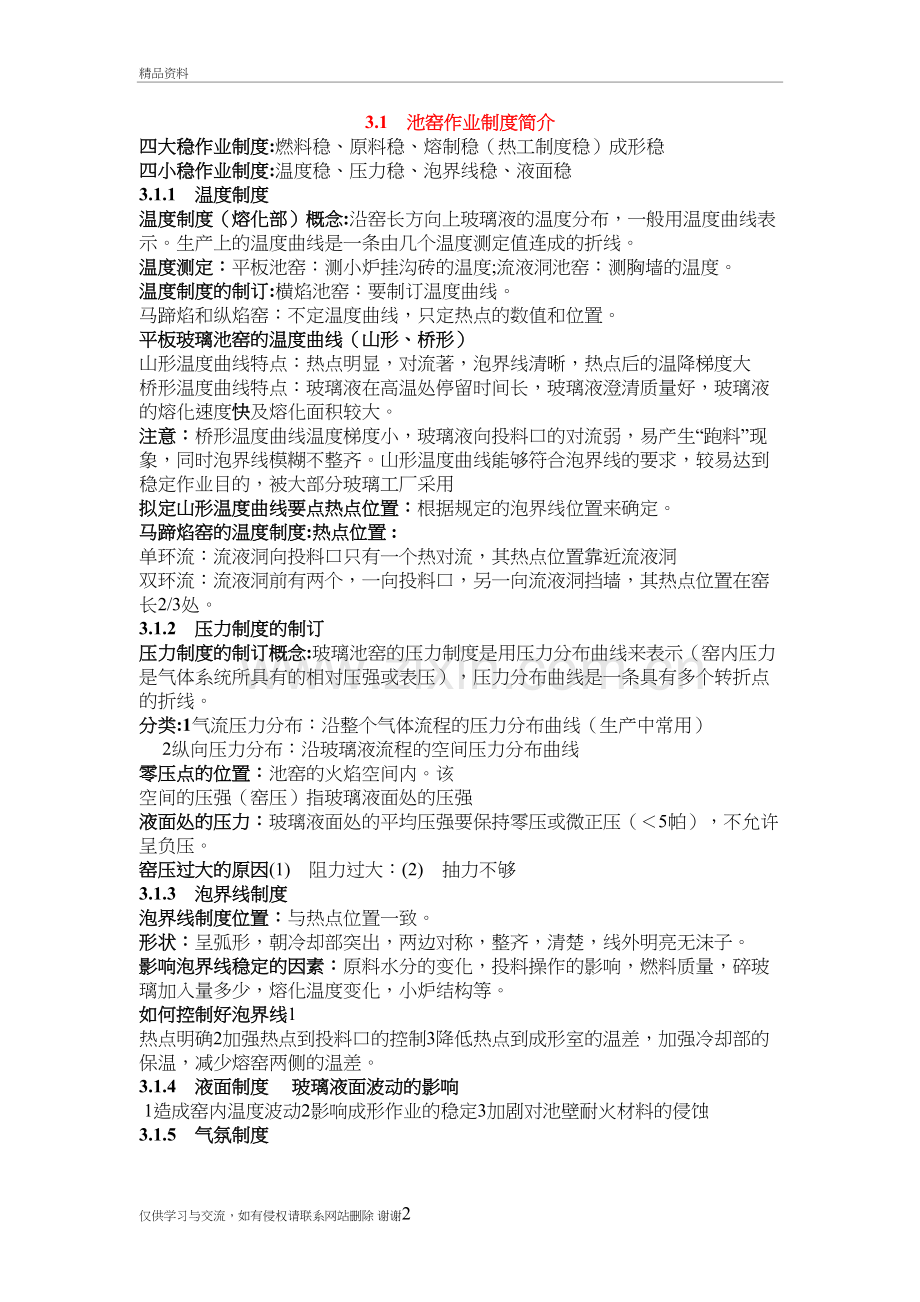

精品资料
3.1　池窑作业制度简介
四大稳作业制度:燃料稳、原料稳、熔制稳（热工制度稳）成形稳
四小稳作业制度:温度稳、压力稳、泡界线稳、液面稳
3.1.1　温度制度
温度制度（熔化部）概念:沿窑长方向上玻璃液的温度分布，一般用温度曲线表示。生产上的温度曲线是一条由几个温度测定值连成的折线。
温度测定：平板池窑：测小炉挂沟砖的温度;流液洞池窑：测胸墙的温度。
温度制度的制订:横焰池窑：要制订温度曲线。 马蹄焰和纵焰窑：不定温度曲线，只定热点的数值和位置。
平板玻璃池窑的温度曲线（山形、桥形）
山形温度曲线特点：热点明显，对流著，泡界线清晰，热点后的温降梯度大
桥形温度曲线特点：玻璃液在高温处停留时间长，玻璃液澄清质量好，玻璃液的熔化速度快及熔化面积较大。
注意：桥形温度曲线温度梯度小，玻璃液向投料口的对流弱，易产生“跑料”现象，同时泡界线模糊不整齐。山形温度曲线能够符合泡界线的要求，较易达到稳定作业目的，被大部分玻璃工厂采用
拟定山形温度曲线要点热点位置：根据规定的泡界线位置来确定。
马蹄焰窑的温度制度:热点位置 :
单环流：流液洞向投料口只有一个热对流，其热点位置靠近流液洞
双环流：流液洞前有两个，一向投料口，另一向流液洞挡墙，其热点位置在窑长2/3处。
3.1.2　压力制度的制订
压力制度的制订概念:玻璃池窑的压力制度是用压力分布曲线来表示（窑内压力是气体系统所具有的相对压强或表压），压力分布曲线是一条具有多个转折点的折线。
分类:1气流压力分布：沿整个气体流程的压力分布曲线（生产中常用）
2纵向压力分布：沿玻璃液流程的空间压力分布曲线
零压点的位置：池窑的火焰空间内。该　空间的压强（窑压）指玻璃液面处的压强
液面处的压力：玻璃液面处的平均压强要保持零压或微正压（＜5帕），不允许呈负压。
窑压过大的原因(1)　阻力过大：(2)　抽力不够
3.1.3　泡界线制度
泡界线制度位置：与热点位置一致。
形状：呈弧形，朝冷却部突出，两边对称，整齐，清楚，线外明亮无沫子。
影响泡界线稳定的因素：原料水分的变化，投料操作的影响，燃料质量，碎玻璃加入量多少，熔化温度变化，小炉结构等。
如何控制好泡界线1　热点明确2加强热点到投料口的控制3降低热点到成形室的温差，加强冷却部的保温，减少熔窑两侧的温差。
3.1.4　液面制度 玻璃液面波动的影响
1造成窑内温度波动2影响成形作业的稳定3加剧对池壁耐火材料的侵蚀
3.1.5　气氛制度
气氛制度就是规定窑内各处的气氛性质……分类:氧化气氛;中性气氛;还原气氛：
实际控制:一般玻璃厂要求燃料完全燃烧，火焰呈氧化性或中性。
注：熔制平板玻璃时，使用纯碱芒硝配合料，需引入煤粉作还原剂，为防止其过早的烧掉而影响芒硝分解(此时芒硝形成硝水)，熔化部前几对小炉保持还原气氛，热点区为中性焰，澄清区为氧化焰(为使FeO充分氧化为Fe2O3；有利于澄清和均化)。
判断:气体分析方法和火焰亮度…..调节：改变空气过剩系数大小.
3.2　锡槽作业制度简介
包括温度、气氛、压力、锡液面
一 温度制度概念：指锡槽长度方向上的温度分布，用温度曲线表示。温度曲线是一条由几个温度测定值连成的折线。（也可用槽内平面上各区的温度表示）
锡槽中温度的测量用热电偶或红外测温元件
薄玻璃生产的温度制度：低温拉薄法；徐冷拉薄法（我国浮法常用）
厚玻璃生产的温度制度
采用正常降温法的温度制度
二 气氛制度：
为了防止锡氧化，槽内必须保持中性或弱还原气氛。用N2＋H2混合气体做保护气体。
三 压力制度：正常生产情况下，锡槽内应维持微正压，一般以锡液面处的压力为基准，要求其压力为3－5帕，有时甚至维持在10帕。
影响压力制度的因素
1锡槽的温度制度：温度波动对压力制度有明显的影响，
2保护气体量及压力：保护气体量不足，导致锡槽处于负压。保护气体量与其本身的压力成正比。其出口压力一般维持在2千帕。
3锡槽的密封情况：密封好，保护气体的泄漏量就少，压力稳定。
四：锡液液面位置和锡液深度
锡液面位置低于沿口20mm左右
锡槽内锡液深度一般在50－100mm
仅供学习与交流，如有侵权请联系网站删除 谢谢3
