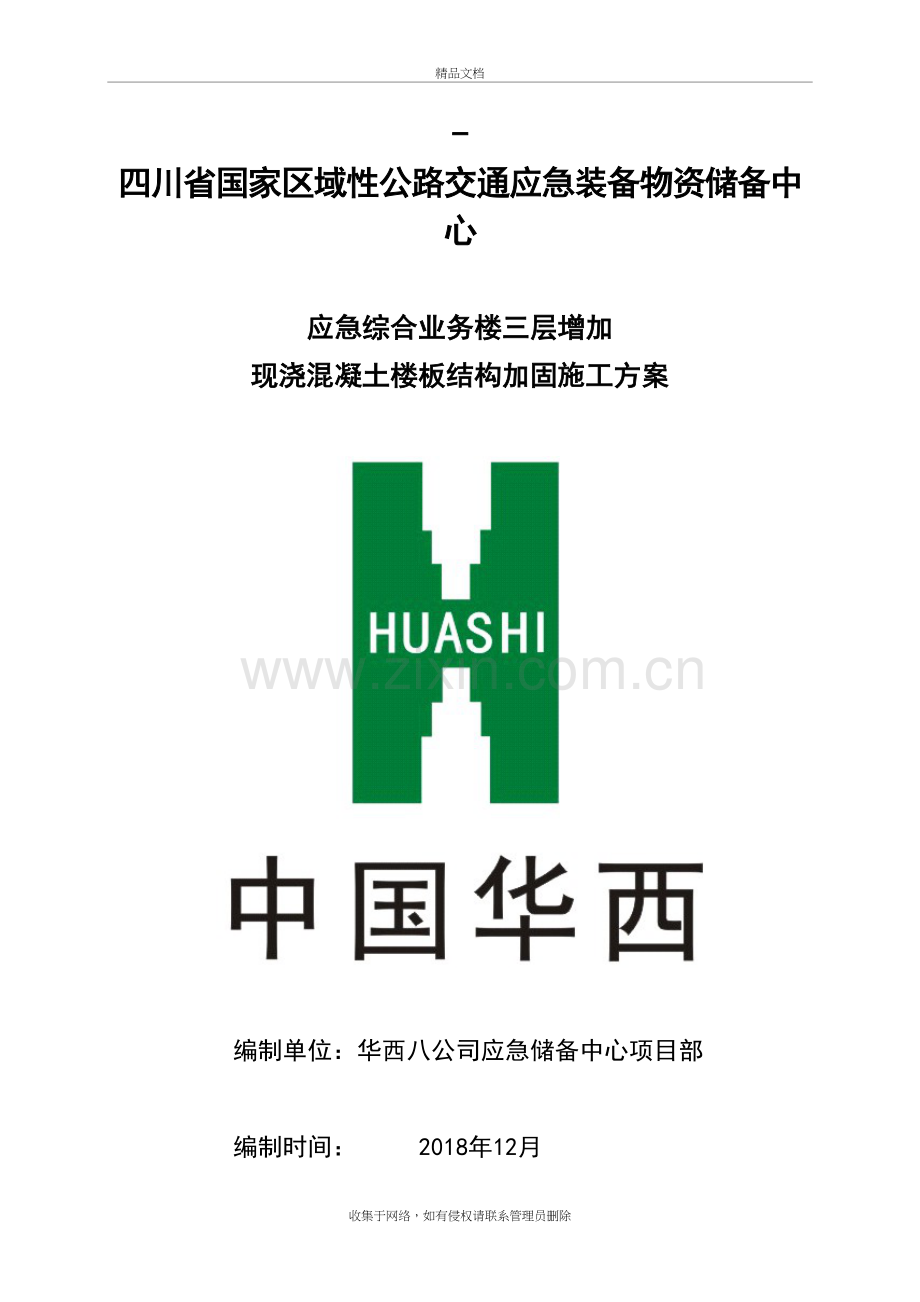

新增现浇楼板结构加固施工方案精品文档-四川省国家区域性公路交通应急装备物资储备中心应急综合业务楼三层增加现浇混凝土楼板结构加固施工方案编制单位：华西八公司应急储备中心项目部编制时间： 2018年12月目 录第一章 编制综合说明1第二章 施工准备2第三章 劳动力计划3第四章 主要施工工序及施工难度分析5第五章 植筋施工6第六章 加固施工14第七章 钢筋绑扎施工17第八章 模板支承体系设计18第九章 模板施工方法19第十章 混凝土施工24第十一章 质量保证及成品保护措施25第十二章 安全文明施工措施25收集于网络，如有侵权请联系管理员删除 第一章 编制综合说明1.工程概况及编制目的 四川省国家区域性公路交通应急装备物资储备中心工程位于眉山市彭山区凤鸣镇易埝村8组。总建筑面积约18705.5m2。基础持力层为含砾石粉质黏土层，基础形式为独立基础，抗震设防烈度为7度，设计使用年限50年。根据建设单位要求及设计院下发的“应急综合业务楼加楼板-结构”变更图：由于应急综合业务楼楼三层5-6交B-C轴范围内门厅上空需封闭作为会议用房，现对原设计图中的门厅上空处增加混凝土梁板。根据变更施工图，新增现浇混凝土楼板范围为5-6轴交B-C轴区域，新增楼板需全部按照结构板加固工程施工，相应板筋采用后锚固法锚入原有框架梁内；新增次梁采用结构加固工程施工，两端受力筋采用植筋锚入原结构梁。原有L-21第3跨采用增大截面加固法加固，原有KL-2、KL-3、采用上部及下部粘贴钢板，L-6下部粘贴钢板的结构加固施工方法进行加固。由于本工程为建设单位新增工程，不在原施工合同范围内，施工工期应另行计算。本工程计划工期58日历天，具体施工工期根据现场客观因素进行调整。2. 编制依据2.1. 建设单位下发的设计变更函件。2.2. 设计单位下发的设计变更图。2.3. 现行建筑工程施工规范及建筑结构加固工程施工规范建筑工程施工质量验收统一标准GB50300-2013混凝土结构加固设计规范GB50367-2006混凝土结构工程施工质量验收规范GB50204-2013混凝土结构加固构造13G311-1混凝土后锚固连接14G308混凝土结构后锚固规程JGJ145-2013建筑结构加固工程施工质量验收规范GB50550-2010建设施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ180-1991第二章 施工准备1.技术准备1.1图纸、图集、规范、规程等资料准备技术部门组织生产、质量、预算等部门及其他相关人员认真熟悉图纸后，提前收集有关图集、规范、标准等，统一编号发放给有关人员。确保各施工得以顺利进行。在不违背本工程整体建筑设计效果和设计规范的基础上尽可能降低制造成本和施工难度。参考施工图集及施工规范如下：混凝土结构加固构造13G311-1混凝土后锚固连接14G308混凝土结构后锚固规程JGJ145-2013建筑结构加固工程施工质量验收规范GB50550-20101.2材料准备 确保材料质量合格，必须有各种进场材料相关质保证明。 支承系统采用483.0钢管，应有产品质量合格证。 扣件使用前应进行质量检查，有裂缝、变形的严禁使用，滑丝的螺栓换掉；新、旧扣件应进行防锈处理，选用的顶托、火勾、丝杆等材料均在使用前进行检查，对质量要求不合格的做退场处理。 模板选用17厚覆膜木模板，模板施工前认真涂刷脱模剂。 背楞选用质量较好的50100木枋，木枋长度为3m。 混凝土采用商品混凝土。梁、板混凝土强度等级均为C35膨胀混凝土。提前一天向供应商提交书面商品混凝土需用计划，说明供应时间、数量、强度等级、供应速度及其他技术措施。 植筋胶采用A级改性环氧类建筑结构胶。 加固钢板采用Q345B钢板，规格为3mm300、3mm200，锚栓采用M10。1.3 机械准备主要机械有混凝土运输车、拉铲、插入式振动棒、平板振动器；主要机具有斗车、大小平铁铲、铁板、铁杆、铁锹、抹子、电转等。1.4生产准备1.4.1测量放线。根据施工图纸和建设单位提供的坐标点、水准点、进行闭合复测，在原结构墙柱上弹出1000mm线，核实准确无误后，复核无误后办理预检手续并请监理验收，验收合格后方可进行后续施工。1.4.2项目部积极组织人、机、料进场，为施工提前做好准备。1.4.3搭好临时电源线路，作好工人尤其是机器操作手的班前集中交底工作，使工人做到心中有数。岗位人员落实到位，责任到人。第三章 施工计划1.主要劳动力计划对劳动力实行专业化组织，按不同工种、不同施工部位来划分作业班组，使专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。施工中根据工程各阶段施工配置劳动力，并根据施工生产情况及时调配相应专业劳动力，对劳动力实行动态管理。投入的各种劳动力：测量工2人，模板工：10人，钢筋工10人，砼工10人，架工5人，石匠2人，实验员1人，电工2人，小工10人。2.工期计划本工程计划工期58日历天。根据现场施工条件做可进行调整。第四章 主要施工工序及施工难度分析1.主要施工工序测量放线满堂架搭设原结构砼面剔除凿毛清扫废渣，界面处理植筋及检测加固施工模板制安钢筋制安砼浇筑砼养护。1.1测量放线根据设计变更图纸进行测量放线，确定新增梁板平面位置及几何尺寸。1.2满堂架搭设测量放线完成后，依据新增梁板平面位置搭设满堂架。满堂架搭设施工方法具体详本方案第八章。1.3原结构砼面剔除凿毛原结构梁、板与新增梁、板衔接处采用人工剔除凿毛处理，剔凿区域为梁、板结构边缘上部5cm区域，采取斜凿的施工方法，角度为45，待凿出骨料新面后，采用砂轮机在混凝土结合面上做打毛处理。剔除凿毛示意图1.4清扫废渣，界面处理在完成剔除凿毛后，应用钢丝刷等工具清除原结构混凝土表面松散的骨料、砂砾、浮渣和粉尘，并用清洁的压力水冲洗干净。新旧混凝土界面采用结构界面剂涂刷。剔除凿毛产生的建渣有人工采用手推车清理出施工区域。1.5植筋及检测新旧混凝土界面处理完成后进行植筋施工，具体施工方法详本方案第五章。1.6加固施工具体施工方法详本方案第六章。1.7模板制安具体施工方法详本方案第九章。1.8钢筋制安具体施工方法详本方案第七章。1.9砼浇筑具体施工方法详本方案第十章。1.10砼养护混凝土采取常温浇水湿润养护，必要时在其上面覆盖一层塑料薄膜，防止水分蒸发过快而出现收缩裂缝。常温下浇水养护不少于7天；砼养护要派专人进行，特别是前三天要养护及时。2.具体施工部位 应急综合业务楼三层5-6轴交B-C轴增加混凝土梁、板浇筑及加固，板厚120mm（具体详见设计变更第结07号）以及原有KL-2、KL-3、L-6加固。 新增L-1及原有框架梁平面图新增楼板平面图3.施工工艺难度分析1、由于该部分楼板为增加楼板，在施工时，前期主体结构已施工完毕，并已进入装饰装修施工阶段后期，因此，施工时需要的各种材料无法采用塔吊等配合运输，只能采用人工二次转运的办法将材料转运至现场进行施工。钢筋材料在钢筋加工棚进行下料加工后，人工转运至施工现场，转运运距200m；钢管、扣件、木方、模板等材料将全部重新由场外采购及租赁调运至施工场内，并由人工转运至施工工作面，人工转运运距200m；混凝土浇筑采用混凝土罐车运至施工现场，配以20t吊车用专用混凝土料斗吊运至三层，再配合人工用手推车运至浇筑工作面进行浇筑，垂直运距10m，水平运距100m。2、人工剔凿，所有新旧混凝土结合面应采用人工对原有结构混凝土面进行剔凿凿毛处理，梁、柱截面位置应剔打至漏出钢筋。3、梁、板钢筋根据混凝土结构加固工程施工规范及图集采用植筋、原结构截面增大处理、粘钢板加固处理，植筋胶采用A级改性环氧类建筑结构胶，加固钢板采用3cm厚Q345B钢板，锚栓采用M10400布置。混凝土结构加固工程施工难度大，涉及工艺复杂、要求高，对施工人员施工技术水平要求高。4、施工产生的垃圾人工清理干净，并转运至指定垃圾堆放点，运距500m。第五章 植筋施工5.1植筋应用范围根据设计变更图，板钢筋均根据混凝土加固规范采用植筋方法植入原框架梁内，锚入深度为27cm，新增次梁两端植筋植入原结构，原有KL2、KL-3新增钢筋植入原结构。植筋胶采用A级改性环氧类建筑结构胶。5.2钻孔直径与深度要求本工程种植钢筋规格有C8、C10、C12、C14、C18、C20；其钻孔直径与深度要求如下表所示：植筋直径d(mm)钻孔直径D(mm)埋置深度(mm)C812120C1014150C1216180C1418210C1822270C20253005.3钻孔直径施工工艺流程原材料进场定位钻孔清孔（不少于3遍）注胶植钢筋固化5.4钻孔直径施工操作程序5.4.1原材料进场（1）根据设计图纸要求，本工程使用植筋技术及选用A级改性环氧类建筑结构胶。（2）材料进场后应具有厂家出具的证明书或检验报告，材料的规格、品种、性能及其他质量要求应符合国家产品标准和设计要求，并报监理单位验收合格。（3）材料进场后要分类堆放，做好进场验收工作并标识。堆放时按产品说明书要求，做好防潮、防火、通风措施。5.5 定位钻孔根据设计图纸在结构混凝土结构相应位置进行钻孔定位，用红笔画出种植钢筋的位置，然后根据种植钢筋技术参数表中的数据钻孔。钻孔采用专用电钻和钻头，钻孔施工时，选用钻头要确保钻孔孔径、孔深与种植的钢筋规格相匹配。如下图：5.6 清孔先用吹风机或高压空气吹清孔洞内的粉尘，再用毛刷清孔，然后再用吹风机吹清孔洞内的粉尘，如此轮流，四吹三刷，清孔时保持孔内干燥。如下图：5.7注胶用专用注胶器从孔底部向外均匀的把验收合格的植筋胶水填入孔内，注胶量为孔深三分之二。如下图：5.8植筋钢筋植入前，要检查钢筋规格是否正确，钢筋表面是否有污染、锈蚀；如果钢筋表面有污染、锈蚀，则应先用钢丝刷干净，并完全除锈后，再植入孔内。将准备好的钢筋按顺时针方向旋转慢慢植入孔中，直至钢筋植入孔底，孔口有少量植筋胶水溢出。如下图：5.9 固化钢筋植入孔洞后，要做好相应标识，并派专人看守。植筋胶水固化期间，不得动摇钢筋，更不能让钢筋承受外力。（当气温20左右时，初凝时间为0.75小时）5.10质量要点控制1) 原材料进场要有合格证，包括钢筋、植筋胶水、化学锚栓。2) 钢筋要求：无锈蚀、污染、外观无明显弯曲度。3) 孔深、孔径是否达到标准及设计要求，是否进行有效的四吹三刷操作。4) 孔内注胶是否饱满。5) 安装后凝固期保护。5.11植筋质量检验根据建筑结构加固工程施工质量验收规范GB50550-2010第19.4条规定，植筋的胶粘剂固化时间达到7d当日，应抽样进行现场锚固承载力检验。其检验方法及质量合格评定标准应符合附录W规定：检验方法：监理人员应在场监督，并检查现场拉拔检验报告。第六章 加固施工一、原有L-21第三跨结构截面增大加固根据设计变更图，新增次梁L-1为250500，原有L-21为300400，原有L-21截面需增大为250500。底面新增箍筋与植入梁底的箍筋焊接连接，新增梁底筋植入KL-3内。结构截面增大加固法按照混凝土加固施工构造13G311-1第60页、及第64页进行施工。新增混凝土比原梁混凝土强度高一级为C35。混凝土围套加固箍筋应封闭，梁底新增采用U形箍，且与后植入箍筋焊接连接，双面焊时搭接长度不小于5d，单面焊时搭接长度不小于10d。施工示意图及选用图集如下： 增大截面施工示意图选用图集：二、原有KL-2、KL-3、L-6粘贴钢板粘钢板加固施工前，必须将加固梁承重区域的板结构层以上的杂物全部清除，以减少作用在原结构板上的活荷载。清理完成后方可进行粘钢加固施工。钢板粘贴加固按照混凝土加固施工构造13G311-1第61页、第75页、第78页、第79页、第80页、第81页施工。钢板加工砼和钢板表面处理粘结剂配制涂敷胶粘贴固定加压固化。采用图集如下：1钢板加工1） 根据设计的钢板宽度和长度，用切割机切割钢板条。为保证钢板切割的质量，选用最先进切割手段之一的离子切割机切割钢板，离子切割机切割的钢板，钢板不变形，不影响钢板的材质。为保证钢板的粘贴质量，钢板与原楼板或楼梯板之间需加压，钢板加压采用临时固定的M10膨胀螺栓、油托顶撑固定并加压。膨胀螺栓双排布置，纵向间距为100，横向间距400mm，当采用U型钢板槽时在两侧面各增设一排膨胀螺栓，纵向间距为100，横向间距400mm。钢板开孔12mm：预先在钢板上标出锚固螺栓孔位，采用先进的进口磁力钻在钢板上钻孔，严格控制孔径(+2mm孔，允许偏差+1mm)及孔圆度（允许偏差2mm）。 2）钢板表面处理表面处理是最关键的工序。钢板粘接面必须进行除锈和粗糙处理：即在钢板表面用角机打磨除锈，打磨纹路要垂直于构件受力方向，直至出现金属光泽。处理完的钢件编号分类码放整齐，防止变形，避免雨淋。2混凝土表面处理表面处理是最关键的工序应认真进行。混凝土表面，用打磨用金刚石角磨片进行打磨，直至完全露出新面；打磨面积要大于钢板每边10-20mm,梁底的棱角打磨成r7mm的圆角。并用空气压缩机吹除粉粒,用清洁剂清理钢板及砼粘结面，以手触无粉尘为准。当表面有水渍或潮湿时，应先进行疏水、止水和干燥处理，含水率不宜大于4%，且不应大于6%。3配胶锚固树脂胶（粘钢型）为甲、乙双组分，在使用时于现场混合。配制按产品使用说明书规定进行，搅拌时按同一方向搅拌，拌至稀稠、色泽完全均匀为止。4粘贴粘贴前，先把钢板临时固定，根据钢板上螺栓孔打膨胀螺栓眼(打完后应及时清理干净）。胶粘剂配制好后，在钢板及砼粘贴面（砼面必须保证干燥）上同时进行涂胶，胶层厚度应尽量均匀，且应两侧薄、中间厚，最薄不应小于2-4mm，将钢板托起与砼面进行粘贴。粘贴时，由检测机构到现场在被加固构件上粘贴正拉强度的检验专用标准件（试块），待养护7天后，由检测单位到现场进行拉拔实验，检验粘贴质量是否合格。5固定与加压钢板粘贴前，应在钢板上焊接2mm-3mm厚的小垫片或在钢板上焊接直径2mm-3mm的铁丝。钢板粘贴好后立即用M10膨胀螺栓固定，并适当加压，以使胶液从钢板边缘挤出为度。钢板四周挤出的胶液应随时清理干净，钢板边缘欠胶处要补胶。锚栓作为钢板的临时加压锚固措施。锚栓安装顺序：粘结钢板作业时，锚固螺栓安装顺序为：从钢板中间向两端或从钢板一端到另一端逐个安装。粘接完成后7天内严禁在在被加固构件受力区域上施工。6检验1、加固构件的粘钢质量,一般采用非破损检验.即外观检查钢板边缘溢胶色泽硬化程度,以小锤敲击钢板，从音响判断粘结密实度，检验钢板的有效粘结面积.锚固区有效粘结面积不应小于90%，否则应剥下重新粘结（或注胶）。2、钢板尺寸偏差控制：不允许有负偏差，正偏差5mm。3、板底U型箍钢板间距偏差15mm。 4钢板边缘处胶要饱满，不得欠胶。 5钢板胀栓孔位间距要均匀，孔径允许偏差+1mm，孔圆度允许偏差2cm。 2钢板原材必须符合设计要求及国家有关规定。钢板厚度的容许公差符合有关规范、规定要求。钢板原材及结构胶进场时要按照规定进行见证取样；结构胶的正拉结强度和耐湿老化性三项安全性能和不挥发物的含量及抗冲击波能力进行见证取样实验；每批抽取3件，每组500g。7粘接型钢的表面处理：粘接型钢加固完成后应进行表面处理：抹不小于25mm厚的高强度等级的水泥砂浆（加钢丝网防裂）作为保护层；或者用防腐蚀和防水性能的饰面材料加以保护。第七章 钢筋绑扎施工钢筋的施工方法及质量措施：1、钢筋加工运输：1.1为确保钢筋工程顺利，要求钢筋翻样及时地、准确地做出钢筋下料表，各种规格的进料计划，按上述绑扎顺序按时进场，适时做好半成品钢筋的加工，力争做到半成品钢筋随出、随运、随绑扎。1.2钢筋原料必须有质保书，并做好钢筋复核和复试工作。2、钢筋施工绑扎2.1钢筋的交叉点应用20#铁丝（或22#）扎牢，不得有变形松脱和位移。2.2所有钢筋的规格、间距、根数位置均应符合设计要求，所有箍筋均应与受力筋垂直。2.3钢筋绑扎后完成，钢筋与模板之间加设砼内撑条垫块，使钢筋位置正确，并保证保护层厚度。2.4受力钢筋的绑扎应互相错开，接头数在同截面上，受拉区不得超过25%，受压区不得超过50%。3、质量保证措施：3.1板钢筋保护层垫块必须按间距0.5m用铁丝与主筋扎牢。3.2钢筋施工过程中，派专人对钢筋规格、品种、间距、尺寸、根数搭接位置与长度进行复核、验收、不符合之处应及时派人整改直至合格。3.3梁钢筋与模板间应有相应的加固措施，即主筋与箍筋电焊点牢、与水平筋电焊点牢箍筋。水平筋与模板间用垫块撑住，以免砼浇捣时冲动柱。以保证梁柱的轴线位置正确。第八章 模板支承体系设计模板采用17厚覆膜木模板，木楞采用501002000木枋，支承系统采用483.0钢管, 取扣件抗滑承载力折减系数:0.8。1梁模板体系设计 模板梁截面设计按照200500 梁模板体系设计，梁底、梁侧模板均采用17厚覆膜木模板；梁底板下木楞采用50100木枋，中-中间距300，大横杆采用483.0钢管，间距800。2板模板支撑系统设计 增加楼板板厚为120mm，板模板均采用17厚覆膜木模板,木楞采用501002000木枋；支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用483.0钢管，立杆间距为800mm，横杆间距1200mm。3剪刀撑布置在满堂架四边、主梁底两侧与中间每隔四排立杆设置一道纵向剪刀撑，由底至顶连续布置。在满堂架两端及中间每隔四排立杆上端水平杆及扫地杆设置水平剪刀撑。所有钢管连接均采用配套扣件连接（其中立杆的连接必须采用对接，水平杆的连接采用搭接，搭接长度不小于1m，扣件不少于3道）。483.0钢管满堂架顶部支撑采用可调顶托，顶托螺杆从钢管立杆伸出长度不超过200mm。4水平拉杆设计 钢管架立杆在距地面200mm 处设一道双向水平扫地杆，以上每间隔1.2m设一道双向水平杆。第九章 模板施工方法1满堂钢管架支撑系统安装放线、抄平满堂钢管脚手架搭设铺设梁底木楞梁底模及侧模安装铺设板底木楞楼板模板安装梁板钢筋安装绑扎拆除满堂架可调顶托拆除梁、板模板，清理模板拆除水平杆、剪刀撑及满堂脚手架混凝土浇筑、养护，达到设计强度等级的100%a、 施工顺序b、架体构造要求1）模板采用满堂扣件式钢管架支撑系统，立杆及纵横水平拉杆采用483.0管。2）满堂脚手架支撑的搭设必须满足建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）的规定。3）满堂脚手架支撑搭设前，按本施工方案要求进行技术交底，并签字确认。4）对配件、加固件，钢管、扣件进行检查、验收，严禁使用不合格的架料、配件。5）对楼面进行清理干净，不得有杂物。6）满堂架安装前，应放出轴线、梁位置线以及楼面水平控制标高。7）在柱墙轴线施放完毕后，先确定立杆位置，搭设时采用逐排和通层搭设的方法，并应随搭随设扫地杆及水平纵横加固杆。8）梁和楼板的满堂架跨距和间距需严格按高支模体系设计数值进行搭设。9）剪刀撑应在满堂脚手架外侧周边和中间每隔四排设置，剪刀撑宽度不大于4个跨距或间距，斜杆与地面倾角为4560，应采用扣件与满堂架立杆扣紧。10）支模区域框架柱混凝土浇筑先于梁板混凝土，梁、板支撑体系通过水平拉杆以及钢管抱箍，与先前浇筑的混凝土柱拉紧顶牢，增强整体稳定性及整体抗倾覆能力。11）支撑安装完成后，应认真检查支架是否牢固，发现问题，立即整改。2梁、板模板安装）梁底模及侧模均采用17厚覆膜木模板，梁底模铺设在木枋横楞上，横楞两端搁置在钢管大横杆上。3.模板的安装：梁模板采用覆膜木模板、厚度为17，根据施工图纸的要求，结合现场实际情况配制拼装。用50100木方作底楞，梁、板下横楞间距为300。、安装顺序如下：复核梁底板标高、校正轴线位置搭设梁模钢管架安装梁卡具安装梁模底板（按设计要求起拱）安装两侧梁模 绑扎梁钢筋穿对拉螺栓复核梁模尺寸位置 与相邻梁模连接固定。1）先根据楼层标高测放引出轴线、梁位置线和水平控制标高线；2）梁下采用满堂钢管脚手架支承系统，立杆间距为800800，梁底立杆与托梁横杆连接采用双扣件。按设计标高调整满堂钢管脚手架可调顶托的标高，将其调至预定的高度，然后在可调顶托的托板上安放钢管横梁。 3）梁模安装时跨度大手4M的按设计起拱，起拱高度3/1000L。4）当立杆高度不够时，采用钢管对接调高。5）满堂架距支承层结构地面200高设置扫地杆。6）固定钢管横梁后在其上安装梁底龙骨。龙骨安装完成后，用胶合板安装梁底模板，并拉线找平。对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱，高度宜为跨度的3/1000L。主、次梁交接时，先主梁起拱，后次梁起拱。梁底模安装后，再安装侧模、压脚板及斜撑。7）复核梁底标高，校正轴线位置无误后，搭设和调平梁模支架，安装水平拉杆和剪刀撑，固定楞条和梁卡具，再在楞条上铺设梁底板，然后绑扎梁钢筋，安装并固定两侧模板，插入对拉螺杆拧紧，最后调整梁平直，梁模加固时，拉通线将模底边及时调直，梁模支撑加固方法如图。考虑到梁钢筋交叉搭接，将会使板面标高抬高23，因此在安装梁底模板时，应向下降低3，保证梁板面标高不变。8）梁模板安装，见示意图。、梁模安装注意事项：a、梁口与柱头模板的连接特别重要，可采用枋木、木条镶拼的方法。b、起拱应在侧模外楞连接前进行，起拱后再连接侧模木楞，紧固对拉螺栓，调整梁模口平直，拉12铁丝固定。c、使用扣件钢管脚手作支撑，扣件要拧紧，距地面200须设扫地杆，横杆步距不大于1.5m。d、为了防止梁身不平直、梁底不平及下挠、梁侧模爆模、局部模板嵌入柱梁间，拆除困难的现象，可采取如下措施：支模应遵守侧模包底模的原则，梁模与柱模连接处，下料尺寸一般应略为缩短。梁侧模必须有压脚板、斜撑，拉线通直将梁侧模钉牢。砼浇筑前，模板应充分用水浇透。砼浇筑时，不得采用使支撑系统产生偏心荷载的砼浇筑顺序，泵送砼时，应随浇随捣随平整，砼不得堆积在泵送管路出口处。4板模板的安装、安装程序搭设满堂架安装纵横木楞调平木楞标高 铺设模板检查模板平整度。1) 楼板模板根据施工图纸的尺寸，结合现场木板的实际情况配制拼装。2) 楼板采用钢管满堂架支撑，在搭设过程中错开水平钢管接头。 3) 首先拉通线，然后调整满堂钢管脚手架可调顶托的标高，将其调到预定的高度，在可调顶托托板上搭设钢管横杆，在横杆上铺设50100木枋作横楞，然后在横楞上安装覆膜木模板。铺木模板时，可从四周铺起，在中间收口。4) 满堂架搭设：板厚120的立杆双向间距为0.8m，采用三道水平双向拉杆加强立杆刚度，同时搭设剪刀撑，在满堂架四边及中间每隔四排立杆设置一道纵向剪刀撑，由底至顶连续布置。搭设剪刀撑后，才能铺设梁底、板底木枋、模板，以免支撑架晃动使梁板位置移位。所有钢管连接均采用配套扣件连接（其中立杆的连接必须采用对接，水平杆的连接尽量采用对接，如搭接，搭接长度不小于1m，扣件不少于3道）。5) 各层梁板模板安装完毕后，应进行拉线复查，确保梁板的轴线和几何尺寸的正确无误后，方可交付下道工序施工。6) 模板的受力木枋采用50100木枋，中中距离为300。7） 梁、柱、墙、板交接处的拼装严格按照图示尺寸配制安装，确保构件尺寸准确无误。8）板模板安装,见示意图。 、楼板模板安装注意事项：组拼时宜以每个开间从四周先用模板与墙、梁模板连接，然后向中央铺设，相邻模板拼缝应严密、不漏浆，如出现模板拼缝不严的，在靠砼面用纸胶带封口堵严。按规定跨度4m时，模板按设计起拱，起拱高度0.3L/100，但不超过3cm。5模板工程拆模A、验收及拆除的批准程序（1）支模完毕，经班组、项目部自检合格，报监理验收合格后方能邦扎钢筋、浇筑混凝土。（2）模板拆除前，必须向监理单位申请拆模报告，监理单位签字同意后方可拆模。B、满堂钢管架支模拆除（1）支撑系统的水平纵横杆、剪力撑等不得随意拆除。（2）拆除每层支撑及模板前，应将该层混凝土试件送试验检测，当试块达到规定的强度符合下表要求后，并呈报监理公司经监理工程师同意办理书面手续并确认不再需要时，方可拆除。砼拆模强度要求一览表结构类型结构跨度设计强度标准值百分率（%）梁8m758m100板2m502m、8m758m100悬挑结构100（3）支模拆除前，外脚手架与建筑物边设安全平网，预防物体高处坠落事故发生。（4）侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。（5）拆除时逐块拆卸，不得成片松动、撬落或拉倒。（6）严禁站在悬臂结构上面敲拆底模。严禁在同一垂直平面上操作。（7）模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。（8）严格控制模板及其支架拆除的顺序。（9）拆除脚手架支撑前，应先清除高支模支撑上存留的零星物件等杂物。（10）拆除脚手架支撑时，应设置警戒标志，并由专职人员负责警戒。（11）拆除模板和立杆时，先将脚手架可调顶托松下，用钢钎撬动模板，使模板卸下，取下模板和木方，然后拆除水平拉杆、剪刀撑及钢管脚手架。模板拆除后，即时清理模板面，涂刷脱模剂。（12）脚手架支撑的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求运行：1）脚手架支撑的拆除应从一端走向另一端、自上而下逐层地进行；2）同一层的构配件和加固件应按先上后下、先外后里的顺序进行。3）通长水平杆，必须在脚手架支撑拆卸到相关的钢管架时方可拆除。4）工人必须站在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品。5）拆除工作中，严禁使用榔头等硬物击打、撬挖，拆下的杆件应传递至地面，严禁抛掷。第十章 混凝土施工增加梁板所浇筑混凝土为C35膨胀混凝土，与原主体结构砼相同，混凝土面为原浆清光。1混凝土供应和运输方式商品混凝土罐车拉至应急综合业务楼施工场地后，配以吊车用专用混凝土料斗吊运至三层工作面，再配合人工用手推车运输至浇筑面进行浇筑。2混凝土浇筑2.1在浇筑前要做好充分的准备工作，技术部根据施工方案向工程部进行技术交底。浇筑前工程部牵头组织工人进行详细的技术交底，同时检查机具、材料准备，保证水电的供应，检查安全设施、劳动力配备是否妥当，能否满足浇筑速度的要求。顶板割线以控制剔凿宽度2.2浇筑混凝土时为了保证混凝土的密实性和强度，必须分层浇筑和振捣，并应根据不同的振捣方法和使用不同的振捣工具限制投料的厚度。浇筑混凝土时必须分层进行，并限制其分层的厚度。并配备检查、浇筑用照明灯具。2.3混凝土表面抄平抹压原浆清光由混凝土负责人监督检查操作工人混凝土顶板抹平，平整度用3米刮杠找平，必须保证在质量标准内，原浆清光时注意对照50cm线检查混凝土标高是否浇筑到位。3混凝土养护混凝土采取常温浇水湿润养护，必要时在其上面覆盖一层塑料薄膜，防止水分蒸发过快而出现收缩裂缝。常温下浇水养护不少于7天；砼养护要派专人进行，特别是前三天要养护及时。为保证混凝土成型质量，混凝土期龄达到28天后方可拆模。第十一章 质量保证及成品保护措施由于新增梁、板加固施工对周围施工环境及时间要求较高，同时，施工的随意性对施工质量的影响大。因此，在施工过程中严格操作规程和提高施工人员素质，是保证加固工程质量的关键。1、施工人员素质保证现场管理人员均持有经培训合格后颁发的上岗证书，才能上岗。对所有现场施工班组人员，进场前经过系统培训，熟悉整个新增梁、板加固过程和施工要点；培训合格后，持有由公司质量部统一颁发上岗证，才能上岗。 2、落实质量制度项目经理和项目工程师是现场施工组织的主要责任人。项目经理应向项目部管理人员和机班长明确分工和岗位职责，切实落实岗位责任，建立精干有效的现场施工管理网络组织。根据设计和相关技术规范和施工规程要求，明确落实并检查每道工序的技术质量要求，建立项目施工质量管理网络，落实监管责任制，谁管理，谁负责，切实把好每道工序的质量关。3、重视维护，保障设备能力 设备进场前应进行适当的检修和维护保养，确保进场设备的完好，保障正常运行和设备工作能力。同时配备必要的机修器具、零配件和消耗性材料，做好运行阶段的日常保养，确保设备在施工期间的正常运行能力，保障施工顺利进行。4、技术把关，确保工序质量4.1施工组织设计编制前，项目部经理和项目工程师应认真预审施工图，明了设计要求和相关技术规范要求，并及时通知公司技术质量部和工程管理部组织图纸会审，项目工程师应做好施工图会审记录。4.2通过建设单位组织的设计交底会议，反映设计施工图会审中反映设计不够明确的技术要求和有关事项，通过设计方的确认，进一步明确施工中的有关设计技术要求，并及时索取设计图纸交底会议纪要，作为施工组织设计编制的依据之一。4.3.施工组织设计应经总工审批，由技术质量部进行技术文件发放号登记受控，并盖有公司行政章后才能作为正式文件，并提交施工监理方审批后，才可投入使用。4.4.应对施工过程的关键工序和隐蔽工序实施技术复核制度。植筋（定位、孔深、注胶、固化养护）；粘碳纤维（粘贴前的弹线定位、表面修补，裁减纤维布、滚涂粘贴）；粘钢（粘钢前的弹线定位、表面修补，钢板焊接、配置胶水、固化）是施工过程中进行技术复核的关键工序，必须认真执行。发现不符合技术要求的，应采取措施及时纠正后，才能进入下道工序。4.5.主动配合现场监理人员做好中间检查验收和竣工验收的资料准备等项工作。4.6.应及时做好施工全过程的各项施工记录、技术复核记录和隐蔽工程验收记录等。保证质量记录的规范和完整。4.7.开工后发生设计变更时，应以设计单位有效书面文件(如“设计变更通知单”及相关图纸)作为施工变更的依据，若变更涉及工作量较大或有较高技术要求的，项目部应及时向公司相关职能管理部门反馈情况，协同组织好变更施工。5、施工使用材料质量保证施工使用的胶水、钢板、锚栓、焊条等材料均应按规定实施进场质量验收，做好相应的验收。对验收不合格的产品应予退货，撤离现场。施工前应及时将材料质保书、合格证报送监理单位。施工时仔细核对所用材料型号是否符合、尺寸是否规范，材料是否在保质期以内。第十二章 安全文明施工措施1、成立以项目质量级安全负责人为首，组织领导施工现场的安全生产管理工作。2、施工人员在现场必须戴好安全帽，任何人员严禁在现场吸烟、酗酒及其它与施工无关的活动。3、所有进场施工人员必须经过安全培训，经企业、项目、岗位三级教育，考核合格后方可上岗。4、安全技术交底制：根据安全措施要求和现场实际情况，项目经理部必须分阶段对管理人员进行安全书面交底，各专业及专职安全员必须定期对各分包队伍进行安全书面交底。5、安全检查制：项目经理部每半月由安全总监组织一次安全大检查，各专业工长和专职安全员必须每天对区域的安全防护进行检查，督促各分包队伍对安全防护进行完善，消除安全隐患。对检查出的安全隐患落实责任人，定期进行整改，并组织复查。6、安全值班制度：项目安排安全值班表，每天必须有一名项目领导值班，负责处理安全生产的日常工作。7、建立机械设备临电设施设置完成后的验收制度：未经过验收和验收不合格的严禁使用。8、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。安全隐患停工制：专职安全员发现违章作业、违章指挥，有权进行制止；发现安全隐患，有权下令立即停工整改。同时报告主管领导，并及时采取措施消除安全隐患。9、施工用临电必须由专职电工负责铺接并检查各用电机械的接零、接地、断电保护等安全措施是否完善，发现隐患及时消除，在不同工序施工前对施工人员进行用电常识教育，施工用电人员必须按安全用电操作规定进行各种用电操作。10、在指定电箱接线；振捣棒有专用开关箱，并接漏电保护器（必须达到两极以上漏电保护），接线不得任意接长。电缆线必须架空，严禁落地。本工程应急救援路线及联系电话：救援1#线路：彭山区人民医院（急救电话：[phone] 地址：眉山市彭山区蔡山北路西二段195号）救援2#线路：彭山区中医院（急救电话：[phone]地址：眉山市彭山区北街66号）
