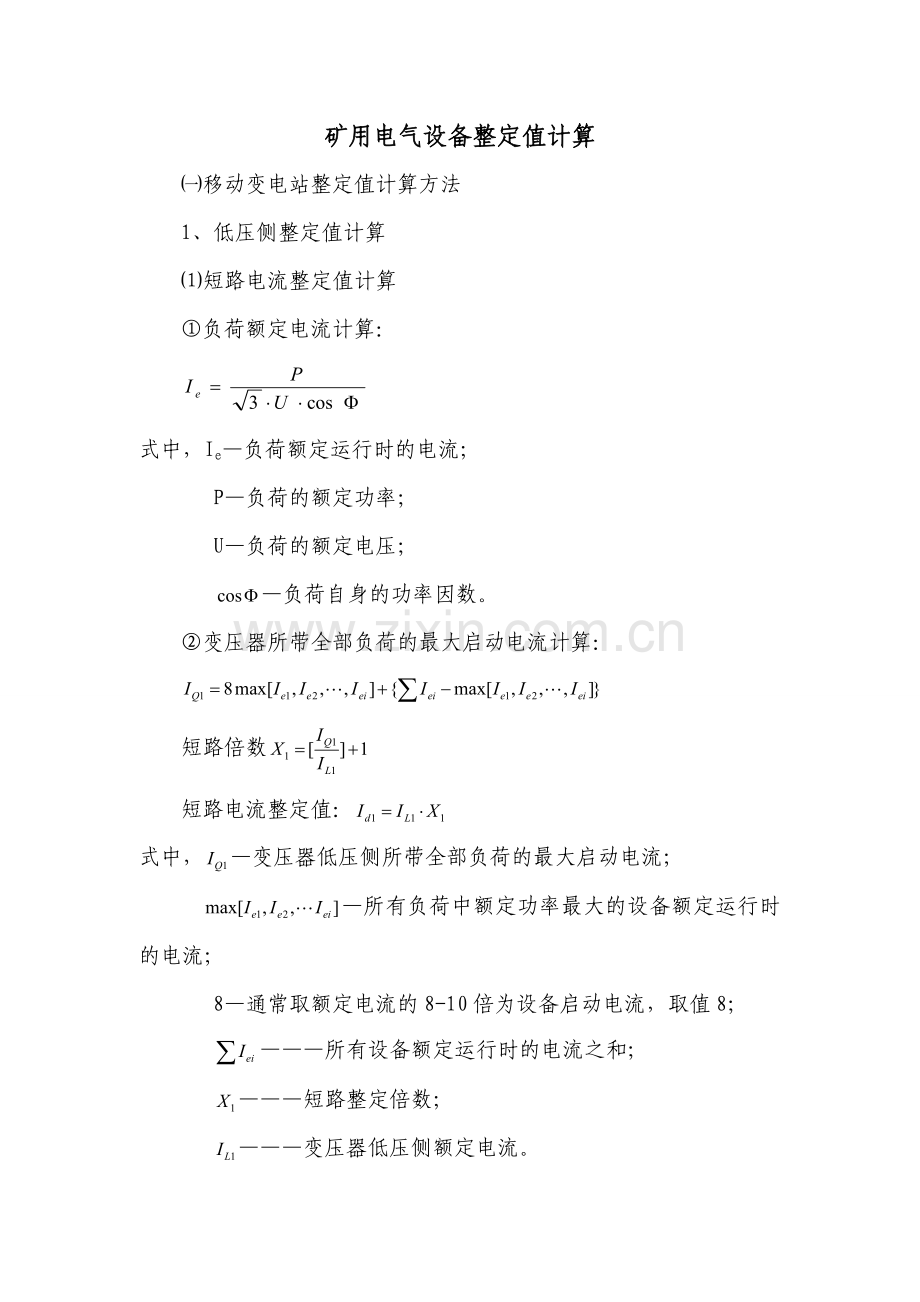

矿用电气设备整定值计算
㈠移动变电站整定值计算方法
1、低压侧整定值计算
⑴短路电流整定值计算
①负荷额定电流计算：

式中，Ie—负荷额定运行时的电流；
P—负荷的额定功率；
U—负荷的额定电压；
—负荷自身的功率因数。
②变压器所带全部负荷的最大启动电流计算：

短路倍数
短路电流整定值：
式中，—变压器低压侧所带全部负荷的最大启动电流；
—所有负荷中额定功率最大的设备额定运行时的电流；
8—通常取额定电流的8-10倍为设备启动电流，取值8；
———所有设备额定运行时的电流之和；
———短路整定倍数；
———变压器低压侧额定电流。

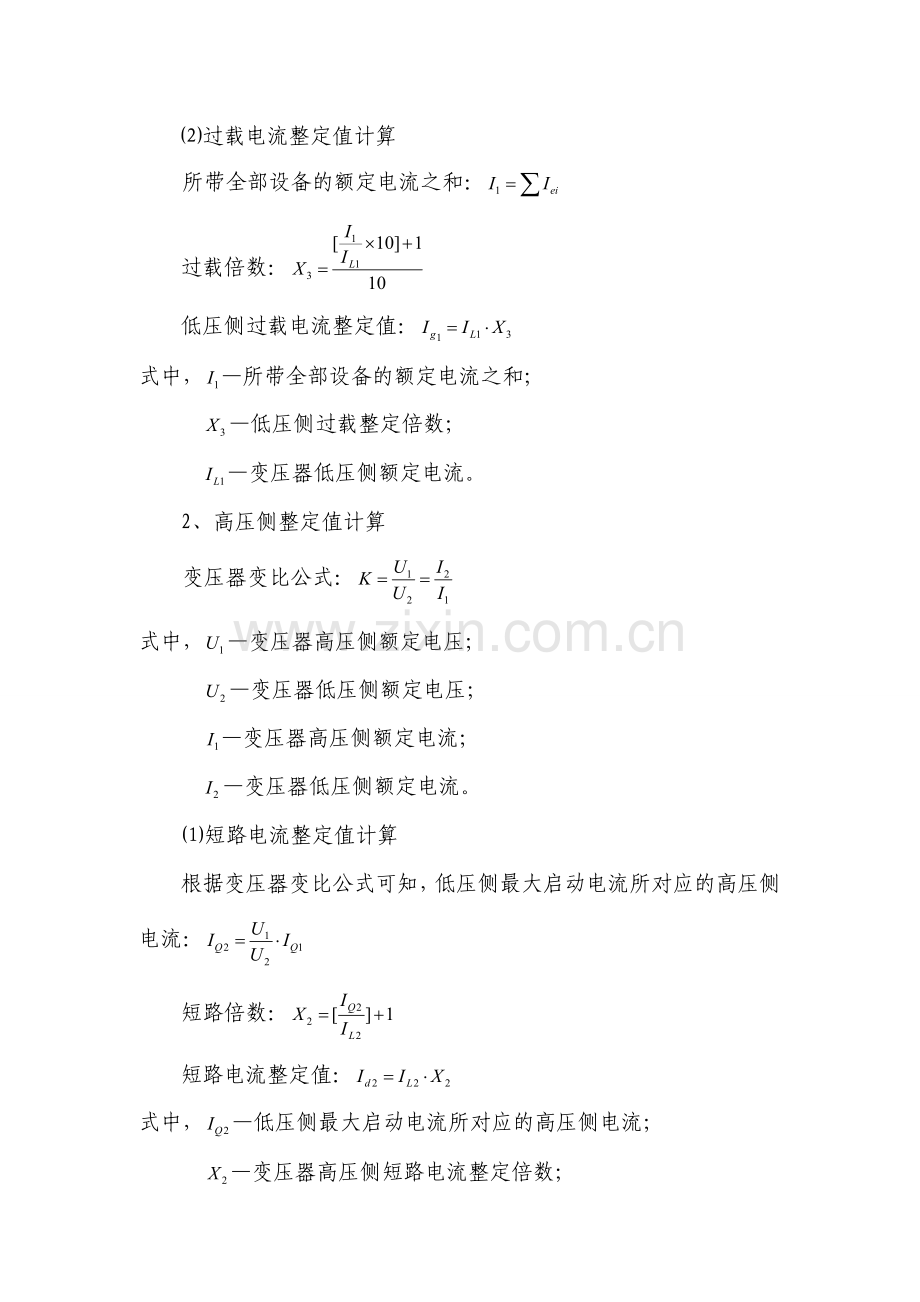

⑵过载电流整定值计算
所带全部设备的额定电流之和：
过载倍数：
低压侧过载电流整定值：
式中，—所带全部设备的额定电流之和；
—低压侧过载整定倍数；
—变压器低压侧额定电流。
2、高压侧整定值计算
变压器变比公式：
式中，—变压器高压侧额定电压；
—变压器低压侧额定电压；
—变压器高压侧额定电流；
—变压器低压侧额定电流。
⑴短路电流整定值计算
根据变压器变比公式可知，低压侧最大启动电流所对应的高压侧电流：
短路倍数：
短路电流整定值：
式中，—低压侧最大启动电流所对应的高压侧电流；
—变压器高压侧短路电流整定倍数；
—变压器高压侧的额定电流；
—变压器高压侧短路电流整定值。
⑵过载电流整定值计算
根据变压器变比公式，低压侧带有全部负荷时的额定电流之和对应在高压侧的电流值：
过载倍数：
过载电流整定值：
式中，—低压侧带有全部负荷时的额定电流之和对应在高压侧的电流值；
—高压侧过载整定倍数；
—变压器高压侧的额定电流；
—变压器高压侧的过载电流整定值。
㈡馈电开关整定值计算
（1） 短路电流整定值计算
同移变低压侧计算方法。
（2） 过载电流整定值计算
同移变低压侧计算方法。
㈢磁力启动器过载整定值计算
通常磁力启动器的过载整定值按所带设备额定电流的1.2倍整定。

即
式中，—磁力启动器的过载整定值；
—磁力启动器所带设备的额定电流值。
