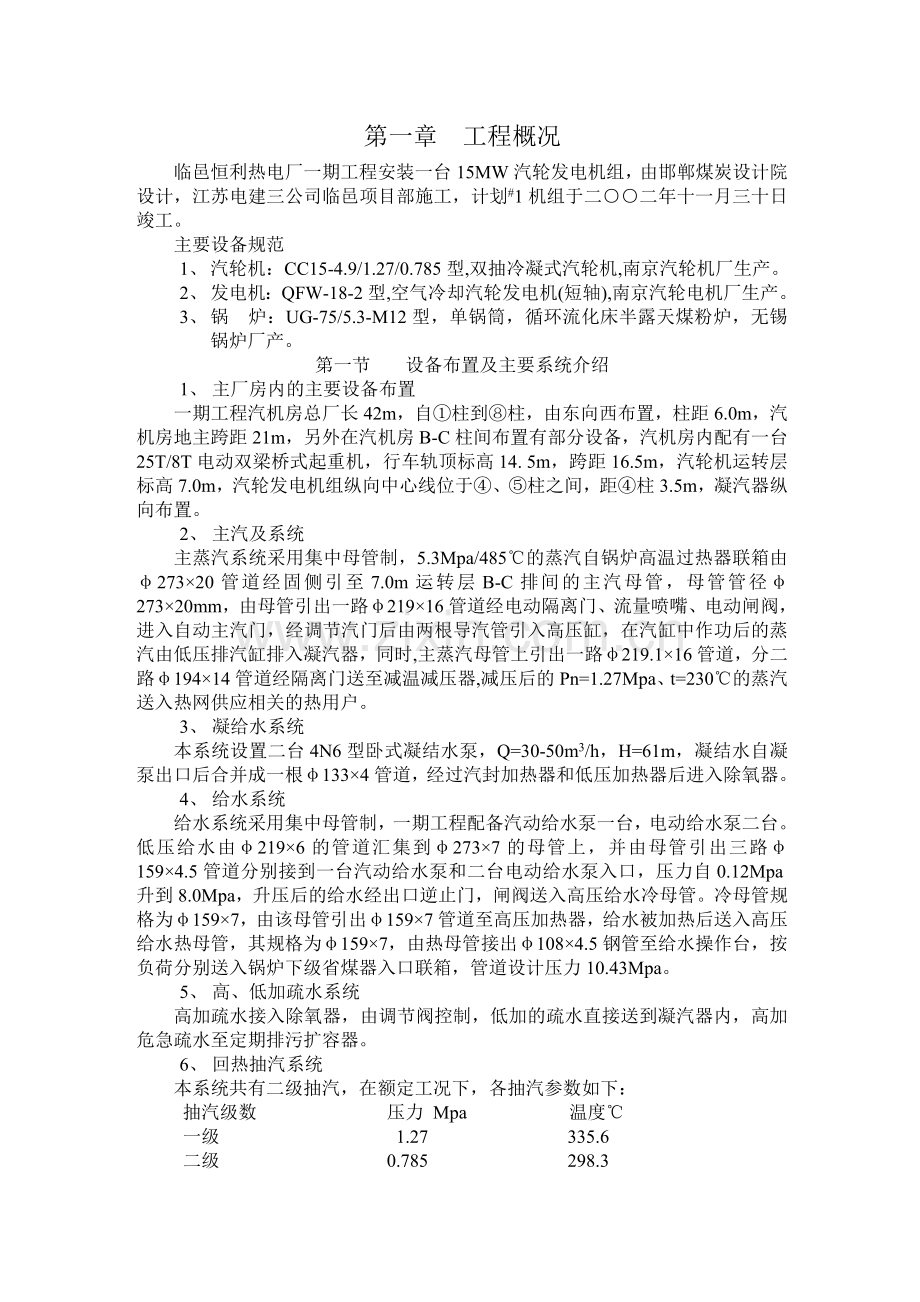

第一章 工程概况临邑恒利热电厂一期工程安装一台15MW汽轮发电机组，由邯郸煤炭设计院设计，江苏电建三公司临邑项目部施工，计划#1机组于二二年十一月三十日竣工。主要设备规范1、 汽轮机：CC15-4.9/1.27/0.785型,双抽冷凝式汽轮机,南京汽轮机厂生产。2、 发电机：QFW-18-2型,空气冷却汽轮发电机(短轴),南京汽轮电机厂生产。3、 锅 炉：UG-75/5.3-M12型，单锅筒，循环流化床半露天煤粉炉，无锡锅炉厂产。第一节 设备布置及主要系统介绍1、 主厂房内的主要设备布置一期工程汽机房总厂长42m，自柱到柱，由东向西布置，柱距6.0m，汽机房地主跨距21m，另外在汽机房B-C柱间布置有部分设备，汽机房内配有一台25T/8T电动双梁桥式起重机，行车轨顶标高14. 5m，跨距16.5m，汽轮机运转层标高7.0m，汽轮发电机组纵向中心线位于、柱之间，距柱3.5m，凝汽器纵向布置。2、 主汽及系统主蒸汽系统采用集中母管制，5.3Mpa/485的蒸汽自锅炉高温过热器联箱由27320管道经固侧引至7.0m运转层B-C排间的主汽母管，母管管径27320mm，由母管引出一路21916管道经电动隔离门、流量喷嘴、电动闸阀，进入自动主汽门，经调节汽门后由两根导汽管引入高压缸，在汽缸中作功后的蒸汽由低压排汽缸排入凝汽器，同时,主蒸汽母管上引出一路219.116管道，分二路19414管道经隔离门送至减温减压器,减压后的Pn=1.27Mpa、t=230的蒸汽送入热网供应相关的热用户。3、 凝给水系统本系统设置二台4N6型卧式凝结水泵，Q=30-50m3/h，H=61m，凝结水自凝泵出口后合并成一根1334管道，经过汽封加热器和低压加热器后进入除氧器。4、 给水系统给水系统采用集中母管制，一期工程配备汽动给水泵一台，电动给水泵二台。低压给水由2196的管道汇集到2737的母管上，并由母管引出三路1594.5管道分别接到一台汽动给水泵和二台电动给水泵入口，压力自0.12Mpa升到8.0Mpa，升压后的给水经出口逆止门，闸阀送入高压给水冷母管。冷母管规格为1597，由该母管引出1597管道至高压加热器，给水被加热后送入高压给水热母管，其规格为1597，由热母管接出1084.5钢管至给水操作台，按负荷分别送入锅炉下级省煤器入口联箱，管道设计压力10.43Mpa。5、 高、低加疏水系统高加疏水接入除氧器，由调节阀控制，低加的疏水直接送到凝汽器内，高加危急疏水至定期排污扩容器。6、 回热抽汽系统本系统共有二级抽汽，在额定工况下，各抽汽参数如下： 抽汽级数 压力 Mpa 温度 一级 1.27 335.6 二级 0.785 298.37、 供水系统本机组用水均源自设立于厂区西南的深井水，由深井泵供水至调节水池。经加压泵房内加压泵升压后通过3258钢管，送至750m3冷却塔及出力为120m3/h化学水处理车间。循环水自冷却塔出水口，经排污溢流井，通过122010钢管至主厂房轴线处，一期循环水吸水管通过7207焊制钢管输至A排内-柱间循泵坑，一期工程设置二台24SH-28型单级双吸水平中开式泵，循泵出口管径为6306，两路并入回水母管10208，排入750冷却塔循环使用。自循环水泵出口管（8207）上引出一根4265钢管作为主厂房内冷油器，发电机空气冷却器，冷水器、给泵等冷却水，工作后的回水排至循环水吸水井。8、 锅炉补给水处理系统锅炉补给水处理系统，总出力按390t/h设计，本期出力123t/h，水处理系统的工艺流程：来自调节水池清水高效过滤器反渗透装置中间水箱中间水泵EDI除盐装置除盐水箱除盐水泵厂房。第二节 主要设备规范1、 汽轮机型号 CC15-4.90/1.27/0.785型式 单缸、双抽冷凝式额定进汽量 132t/h进汽温度 t=470进汽压力 p=4.90 Mpa额定功率 15000KW（15MW）最大功率 18000KW（18MW）额定转速 3000r/min锅炉给水温度 150汽轮机额定抽汽量 一抽：30t/h 二抽：60t/h汽轮机最大抽汽量 一抽：50t/h 二抽：80t/h汽轮机本体总重 66t汽轮机本体最大尺寸 614735903635mm2、 汽轮机发电机型号 QFS-18-2型式 空冷式汽轮发电机（短轴） 额定功率 18MW电压 10500V电流 6870A转速 3000r/min功率因数 COS=0.8励磁 ZLG550-30型高速同轴直流励磁机冷却方式 双侧进风对流冷却发电机定子总重 32.066t3、 凝汽器型号 N-1000-2型式 对分制双流程表面回热式冷却面积 1000平方米运行重量 112t冷却管材料 HSn70-1RE，y2冷却管规格 2014562，螺纹管外形尺寸 8.84.227.005m34、 电动给水泵型号 DG85-810流量 85M3/h扬程 800m转速 2950r/min重量 1800kg5、 汽动给水泵型号 DG85-810流量 85M3/h扬程 800m转速 2950r/min重量 1800kg配套汽轮机型号 B0.35-8/3功率 350KW进汽量 10t/h重量 5750kg6、 除氧器和除氧水箱1） 除氧器型号 XMC150-02额定出力 150T/H工作压力 0.01MPa筒径 162010体积 8.7m32） 除氧水箱型号 XMC150-01水箱有效容积 50M3外型尺寸 30241290087、 电动双梁桥式起重机型 号 QQ25/8跨度 16.5M最大起重量 25/8T最大起升高度 16/18M工作制 M3轨道型号 43第二章 施工场地、力能供应根据临邑恒利热电厂一期工程施工组织设计第四章“施工总平面布置”关于施工场区的划分，在汽机房扩建端（主厂房东侧）划定一区域，作为汽机设备堆放、检修场地。所有管道实行就地组合，现场不安排专用场地。施工用水，现场用水主要考虑2个方面：消防用水和水压试验用水，目前，可利用建筑施工用水（自来水），现场应优先考虑厂区工业、消防水管系安装。施工用电，现场施工用电一台800KVA施工变提供，汽机房及其管线用电布置如下：用电区容量（KW）开关箱布置主厂房7.0m层,B排(4)轴20060A空气开关12只,30A三相闸刀2只15A三相闸刀8只,10A单相闸刀8只水处理室0.0m层,水处理室内15060A空气开关8只,30A三相闸刀2只15A三相闸刀4只,10A单相闸刀6只循环水管线0.0m层,集装箱10060A空气开关4只,15A三相闸刀4只10A单相闸刀4只气源供应,现场施工用氧气、乙炔及氩气均采用瓶装气供应，由材料科统一供应、保管，汽机区域工程预计用氧气500瓶，乙炔200瓶，氩气50瓶，施工时应经常与供应单位联络，对供气纯度，装瓶质量、压力进行核查，保证气源供应正常。第三章 汽机专业工程计划进度根据临邑恒利热电厂#1机02.11.30并网发电的目标，结合目前的施工进度，主、辅设备到计划、图纸资料供应期限，编制本专业工程关键项目工期如下：1、 汽机扣盖完 2002.10.282、 汽机油循环开始 2002.11.53、 化水出合格水 2002.10.154、 循泵试转 2002.11.155、 点火冲管 2002.11.20第四章 主要施工方案一、 凝汽器就位方案1、 本机组凝汽器分壳体、喉部、热井三大件到现场，预组合工作布置主厂房内检修作业区。2、 在拼装工作完成后，使用25T行车将壳体吊到凝汽器相应位置。3、 在凝汽器沿纵向中心线B排侧搭设一平台，铺好钢轨，每排两根24kg/m钢轨，轨道应垫平、垫实，轨顶标高应低于凝汽器安装标高，在A排侧方向布置一台5t卷扬机，以便拖运。4、 吊入热井，并置于凝汽器位置底部。5、 拖运工作开始前，预先将喉部吊入，起吊抛锚固定。6、 拖运凝汽器壳体。7、 对接凝汽器热井，喉部组件。8、 顶起凝汽器，抽去钢轨，安装弹簧。二、 电动双梁桥式起重机安装汽机房行车为QQ25/8T，跨距16.5m自重49t，其中桥架组合件重11.868t，大车传动装置重2.384t，小车重10t。传动侧桥架总重7.95t，轨道型号43kg重轨，轨道顶标高14.50m。根据现场布置情况，行车应在汽机房钢屋架吊装之前到货并卸于扩建端空地上，钢屋架吊装时应考虑到25/8T行车拼装进展情况，留有最后一跨不吊，作为行车吊装就位用。考虑到现场吊具的能力，行车分为三件吊装，吊装时采用50T汽车式起重机作为主吊具，应注意其布置方向及吊车回转范围，避免吊件在空中校正方向，起吊时，吊件必须平稳，水平地到位。三、 除氧器安装方案#1机XMC-150型旋膜式除氧器布置于B、C排13.0层除氧煤仓间-轴间，距C轴线5.35m，除氧器总重16.0t，分除氧头及水箱两件到场，高约6450mm，总长9008mm，在建筑除氧层平台浇筑完毕后，用50T汽车吊自扩建端分二件起吊至13.0m层，用卷扬机拖运就位。除氧器与水箱在就位后组合。四、 汽轮机安装1、 汽缸预检修：#1汽轮机为双抽冷凝式汽轮机，汽缸分高上，高下，低上，低下四部分到达现场，因为需在现场进行汽缸的组合。汽缸组合在厂房零米水泥地面上进行，采用水平中分拼接，拼好后的下缸直接起吊就位。2、 起吊发电机定子：注意定子安装重量为32.066t，而行车最大起重量为25t，施工时采用平板车直接自扩建端拖运至主厂房，吊装时可采用25/8T行车与40T汽车式起重机双机抬吊，起吊时，应注意保持双机负荷基本一致，钢丝绳均匀受力，并由专人指挥，绑扎时必须确定重心位置，并不得损伤绕组及设备接头。3、 发电机穿转子：在转子的汽轮机靠背轮端接上假轴，把励磁机端的发电机后轴承座挂在励磁机轴颈上，将转子吊起穿入定子，待重心已接近定子且当假轴从定子另一端伸出时，停止穿入，在假轴端用木块垫实，重新绑扎钢丝绳，继续穿入转子，适时拆去假轴，安装转子至规定位置。五、 工业水箱安装主厂房工业水箱安装在23.0m层，顶标高为25.8m，布置在BC排与之间，距B排900mm，距轴600mm，外型尺寸为3.13.12.6m3，总重3.1t。吊装时，可根据厂房建筑施工情况，采用25T汽车吊直接吊装就位。六、 主蒸汽管道吊装主蒸汽系统全厂采用母管制，母管布置在B-C排7.0m(2)-(5)轴间，#1炉主汽集汽联箱出口管道为27322，布置于锅炉固定端侧，从（5）轴D排进入煤仓间，由于本系统管件，现场安装时在地面进行直接组合，组合长度为12.0m左右较合适，此时管道重约1.6t，焊口布置应有利于炉上焊接，炉上部分采用50T汽车吊组合吊装，起吊后抛锚在炉架上，煤仓间垂直段管道在建筑结构结束后进行，长度可按现场安装时自行决定。第五章 质量保证措施为了适应大中型火力发电厂安装工程全过程质量管理的要求，保证临邑恒利热电厂一期工程汽机专业施工更上一层楼，必须建立健全质量目标，质量保证措施，本专业的质保措施如下：1、 贯彻实施公司提出的汽机专业化水制水、汽机扣盖、主要辅机启动、汽水机冲转和并网发电一次成功的目标。2、 建立以技术负责人为主的质量管理网，负责自检和各级验收工作。3、 工程施工必须认真编制作业指导书，做好技术交底，严格按作业指导书要求实施。4、 抓基础管理工作，保证施工质量。5、 加强技术管理工作，做好设计图纸的会审工作，加强自检与专检。工程技术人员、质检人员应深入现场，发现并解决质量问题，严格工序质量控制。6、 凡是建设单位和监理工程参加验收的项目，必须自检记录齐备，技术资料齐全，做到一次验收合格。7、 隐蔽工程，重点部位施工要做好自检记录，并经甲方现场人员和监理工程师验收，凡三级验收项目必须优良率达95%以上，受监焊口一次合格率95%以上。8、 建立文件包制度，实行文件包管理。9、 坚持“百年大计，质量第一”的方针，做到预防为主，防检结合，安装单位工程优良率95%以上。10、 杜绝重大质量事故，减少一般质量事故，消灭质量通病。11、 对引进的外包队伍按规定严格进行资质审查，对施工质量差，管理混乱的队伍实行质量“一票否决”制，勒令停工整改直至中止合同。12、 严格执行施工验收技术规范及工程质量验收评定标准，认真进行质量验收评定，并及时办理验收手续。13、 健全各级技术责任制和岗位责任制，加强设备器材的检验，保管和维护。14、 在施工中加强不合格品（项）的预控，采取纠正和预防措施。15、 建立和完善质量奖惩制度，落实质量奖励措施，促进质量水平的提高。第六章 保证安全施工的措施为保施工安全、坚持文明施工，根据公司有关文件精神，临邑项目部经理为安全施工的第一责任人，对工程安全施工负直接领导责任，班（组）长是本班（组）安全施工第一责任人，对本班（组）安全施工负责，本专业保证安全施工的措施为：1、 严格执行电力建设安全施工管理规定、电力建设安全工作规程（火力发电厂部分）和上级颁发的安全技术文件。2、 做到“五同时”3、 编制作业指导书必须有安全技术措施，施工人员必须严格执行安全技术措施，严禁无措施或未经交底就进行施工。4、 重大起重、特殊作业的施工必须办理安全作业票，经总工程师或总经理签字后方可执行。5、 加强各级安全教育，坚持每周一的安全学习制度，提高职工的安全意识和自我保护能力，做好特殊工种的考核工作，持证上岗。6、 合理安排施工，尽可能避免交叉作业，无法避免的交叉作业做好隔离措施。7、 做好施工中安全检查，监督安全措施的实施情况，消除各类事故隐蔽完善安全设施，制止违章作业。8、 施工现场的孔、洞、沟道应加盖板、坑道应设围栏、警告牌。9、 施工现场所有电气设备均由电工安装，非电工不得从事电气作业，所有电动工具，照明必须经过漏电开头。10、 进入施工现场正确使用安全“三宝”。11、 在清洗与解体过程中，使用汽油严禁烟火，现场不许存放油类，废油倒入安全地方，同时做好电、火焊的防火措施。12、 做好工完料尽场地清工作，坚持文明施工。第七章 施工管理与劳动力一、 临邑项目部实行项目法管理，汽机专业管理机构如下：起重班项目专工项目经理本体班保温班辅机班二、 施工阶段的劳动力配置 月份工种九月十月十一月十二月安装工3650408电焊工81262起重工4642架子工2462保温工/103010油漆工/6104合 计52889628第八章 主要施工机具、工（量）具及材料设备供应一、 主要施工机具汽车吊 50T 1 辆（4台班）汽车吊 25T 1 辆（40台班）交流电焊机 8 台直流电焊机 12 台50t平板车 1 辆压力式滤油机 2 台电动试验泵 1 台远红外焊条烘箱 1 台二、 主要工（量）具砂轮切割机 4 台角向磨光机 12 台电动磨光机 4台50t液压千斤顶 4 只32t液压千斤顶 8只液压弯管机 1套电动弯管机 1台32-16电锤 2只10t链条葫芦 2只5t链条葫芦 4只2t链条葫芦 10只1t链条葫芦 40只 合象水平仪 2 把 框式水平仪 6 把 铁水平尺 4把 百分表（0-5）及磁性表座 8 套 塞尺6 8 把 塞尺4 8 把游标卡尺0-200 2 把外径分厘卡0-25 2 把 内径分厘卡 2 把深度尺 2 把水平仪 1 台 经纬仪 1 台其它常用手工工具由各班组自备，或提出计划后解决。材料设备供应直接影响到施工进度及工期计划，现场要做好材料设备的供应，并做好以下工作：1、 施工图纸签收后一周内将用料计划提交材料科。2、 材料管理人员及时向有关职能部门通报施工进度和设备，材料需用情况。3、 材料、设备到场后，及时通知班组领用。4、 保证消耗性材料供应。5、 设备开箱检查及安装过程中，发现缺陷，必须及时向工程技术人员反映，并逐级报告至甲方，以期尽快落实解决措施。附录：作业指导书一览表序号内 容编写部门审 批工地项目部总工机-01汽轮机本体安装、扣盖机务机-02润滑油系统安装及油冲洗机务机-03汽机房行车安装及动负荷试验机务机-04发电机定子起吊及安装机务机-05凝汽器安装机务机-06除氧器起吊安装机务机-07高压管道安装机务机-08中低压管道安装机务机-09锅炉补给水处理系统安装机务机-10汽动给水泵安装机务机-11汽机房附属设备及辅机安装机务机-12高压管道焊接机务
