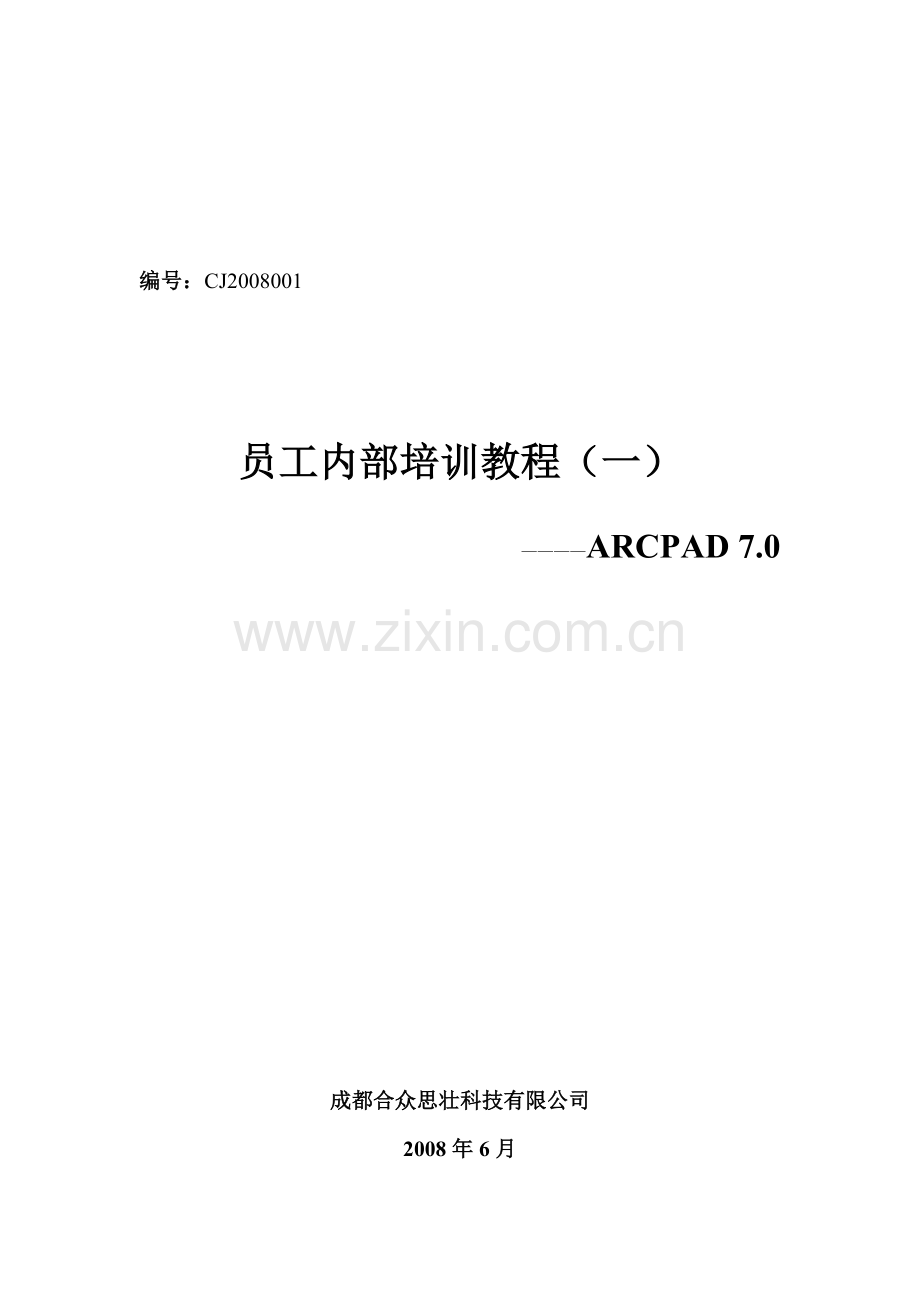

编号：CJ2008001
员工内部培训教程（一）
————ARCPAD 7.0
成都合众思壮科技有限公司
2008年6月

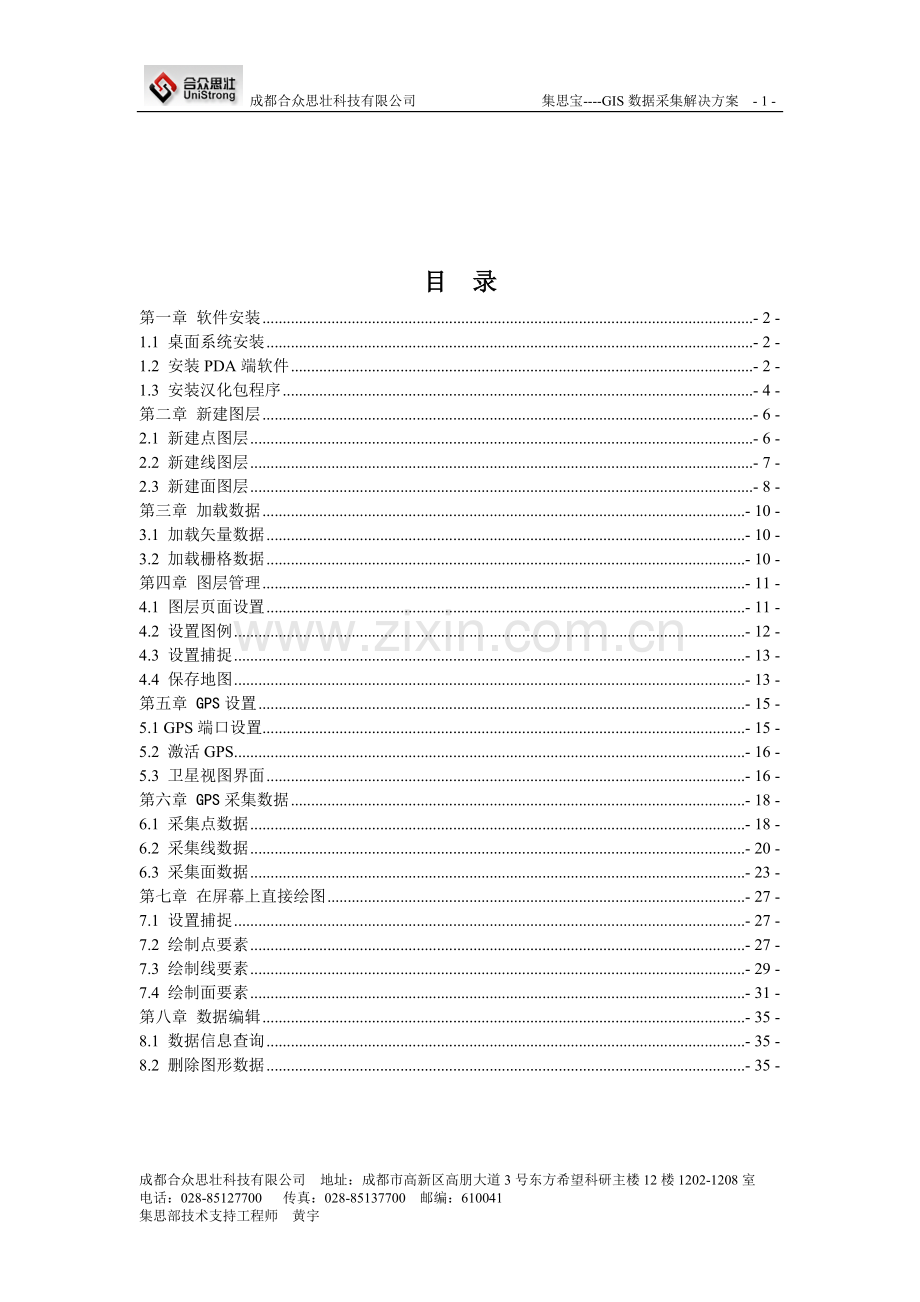

目 录
第一章 软件安装 - 2 -
1.1 桌面系统安装 - 2 -
1.2 安装PDA端软件 - 2 -
1.3 安装汉化包程序 - 4 -
第二章 新建图层 - 6 -
2.1 新建点图层 - 6 -
2.2 新建线图层 - 7 -
2.3 新建面图层 - 8 -
第三章 加载数据 - 10 -
3.1 加载矢量数据 - 10 -
3.2 加载栅格数据 - 10 -
第四章 图层管理 - 11 -
4.1 图层页面设置 - 11 -
4.2 设置图例 - 12 -
4.3 设置捕捉 - 13 -
4.4 保存地图 - 13 -
第五章 GPS设置 - 15 -
5.1 GPS端口设置 - 15 -
5.2 激活GPS - 16 -
5.3 卫星视图界面 - 16 -
第六章 GPS采集数据 - 18 -
6.1 采集点数据 - 18 -
6.2 采集线数据 - 20 -
6.3 采集面数据 - 23 -
第七章 在屏幕上直接绘图 - 27 -
7.1 设置捕捉 - 27 -
7.2 绘制点要素 - 27 -
7.3 绘制线要素 - 29 -
7.4 绘制面要素 - 31 -
第八章 数据编辑 - 35 -
8.1 数据信息查询 - 35 -
8.2 删除图形数据 - 35 -
第一章 软件安装
1.1 桌面系统安装
在电脑上运行ARCPAD7的安装文件，一直点击下一步完成安装。
1.2 安装PDA端软件
在PC上按照下图进行点击，如图：
在弹出的对话框里选择“否”，如图：
选择“NAND FLASH”文件夹，如图：
点击“确定”进行安装，如图：
在PDA上点击“OK”，如图：
1.3 安装汉化包程序
在PC上按照下图进行点击，如图：
在弹出的对话框里选择“否”，如图：
选择“NAND FLASH”文件夹，如图：
点击“确定”进行安装，如图：
在PDA上点击“OK”，如图：
注意：软件安装在NAND FLASH文件夹下；
数据保存在SD卡里。
第二章 新建图层
2.1 新建点图层
在类型选项中选择“Point Z”，如图：
添加属性字段，点击“+”按钮，编写属性字段名称和类型，如图：
保存所新建的图层数据，数据保存在SD卡里，如图：
2.2 新建线图层
在类型选项中选择“Polyline Z”，如图：
添加属性字段，点击“+”按钮，编写属性字段名称和类型，如图：
保存所新建的图层数据，数据保存在SD卡里，如图：
2.3 新建面图层
在类型选项中选择“Polygon Z”，如图：
添加属性字段，点击“+”按钮，编写属性字段名称和类型，如图：
保存所新建的图层数据，数据保存在SD卡里，如图：
第三章 加载数据
3.1 加载矢量数据
点击添加图层按钮，选择矢量数据所在的目录，如图：
3.2 加载栅格数据
点击添加图层按钮，选择栅格数据所在的目录，如图：
说明：
1、可加载的矢量数据类型为：ESRI的shapefile（*.shp）格式；
2、可加载的栅格数据类型为：TIFF（*.tif）格式；
第四章 图层管理
4.1 图层页面设置
1、点击，进入图层管理页面，如图：
：该图标下的方框是控制该图层可见；
：该图标下的方框是控制该图层可选；
：该图标下的方框是控制该图层可编辑。
2、图层设置页面右边的工具栏的功能如下：
：先选中一个图层，设置该图层的投影。在打开的对话框中选择所要设置*.prj投影文件；（通常只能使用WGS84投影，因此该功能用得很少；但是在接收差分数据时可使用投影坐标系）
：设置地图属性，该设置页面如图：
捕捉容限：是指在绘图时捕捉的范围；
1:N设置地图比例：是设置地图显示比例；
地图信息：设置地图标题；
投影信息：查看该图层的投影。
：添加图层；
：设置图层属性，该设置页面如图：
标注：通常使用“做标记用属性字段”，在空白框中选择字段名；
超链接：设置超链接的字段；
：调整图层的显示顺序，通常遵循点、线、面有上自下的原则；
：从该地图中移除所选的图层。
4.2 设置图例
可对各图层图例进行颜色、样式的设置，单击图标将弹出设置页面，如图：
4.3 设置捕捉
在进行绘图时，设置捕捉的点和边可以使绘图的点落在捕捉的点或边上，如图：
4.4 保存地图
点击，选择保存的路径为Storage Card。保存地图的目的是为了保存加载的数据及其相应的设置，在以后的使用中直接打开该地图文件即可，简化了很多繁琐的操作，如图：
而采集的点、线、面数据在采集完成录入属性，确定之后即自动保存。
第五章 GPS设置
5.1 GPS端口设置
点击卫星下拉列表，选择“GPS首选项”，弹出设置页面，如图：
点击图标开始查找端口，查找到端口后将弹出对话框，点击“是”，然后在自动启动前的方框勾选，如图：
点击“捕获”页面，选中“启用计算平均值”，输入欲平均的位置数目，此项是提高采集数据的精度。
在采集点处静止不动保持至少30秒以保证足够的原始数据被采集。因此，位置数目设为30。
如果在小范围内采集数据，流中的距离间隔设的小一些，比如1米，如果在较大范围内就要设置大一些。
5.2 激活GPS
点击卫星下拉列表，选择“激活GPS”，在接收到4颗以上卫星时将实现定位，所在位置将在屏幕上以红色标记显示，如图：
5.3 卫星视图界面
点击卫星下拉列表，选择“GPS位置窗口”，将在屏幕上弹出GPS位置窗口，如图：
说明：
1、点击“位置坐标”，将弹出选择坐标的显示模式，如图：
2、点击“卫星分布”，将切换到卫星信号图和导航图，如图：
（卫星信号图） （导航图）
第六章 GPS采集数据
6.1 采集点数据
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“点”，如图：
在需要采集点的位置，点击GPS采集点的按钮，如图：
注意：在采集数据的时候GPS必须保持不动，直到采集数据进度条达到100%，如图：
在弹出的页面，输入属性数据，如图：
查看坐标信息，点击“点”，如图：
说明：X为经度，Y为纬度，Z为高程。
注意：必须点击“OK”才能保存采集的数据。
6.2 采集线数据
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“折线”，如图：
方法一：“拐点法”
如果您想将当前位置作为线性地物的拐点，点击“用GPS添加一个要素顶点”，即可增加一结点，采集完数据后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息和周长，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
方法二：“连续采点法”
单击“连续增加GPS点”按钮，系统会根据设置的“顶点间隔”以及“距离间隔”自动采集GPS数据。采集完数据后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息和周长，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
6.3 采集面数据
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“多边形”，如图：
方法一：“拐点法”
如果您想将当前位置作为面状地物的拐点，点击“用GPS添加一个要素顶点”，即可增加一结点，采集完数据后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息、周长和面积，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
方法二：“连续采点法”
单击“连续增加GPS点”按钮，系统会根据设置的“顶点间隔”以及“距离间隔”自动采集GPS数据。采集完数据后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息、周长和面积，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
第七章 在屏幕上直接绘图
7.1 设置捕捉
在进行绘图时，设置捕捉的点和边可以使绘图的点落在捕捉的点或边上，如图：
设置捕捉容限，即是在屏幕绘图时捕捉点或边的半径，如图：
7.2 绘制点要素
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“点”，如图：
直接在屏幕上需要绘制点的位置点击一下，在弹出的页面，输入属性数据，如图：
查看坐标信息，点击“点”，如图：
7.3 绘制线要素
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“折线”，如图：
直接在屏幕上点击线的拐点，完成之后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息和周长，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
点击“手画线”后，可在屏幕上绘制曲线，完成后触笔离开屏幕，就会弹出属性输入页面，如图：
查看坐标信息和周长，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
7.4 绘制面要素
在数据编辑下拉菜单，选择所要编辑的图层，如图：
在数据要素下拉菜单，选择“多边形”，如图：
直接在屏幕上点击线的拐点，完成之后点击，如图：
在弹出的属性页面输入相应的属性，如图：
查看坐标信息、周长和面积，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
如果发现点采集有误，可以单击返回上一点。
点击“手画多边形”后，可在屏幕上绘制曲线，完成后触笔离开屏幕，就会弹出属性输入页面，如图：
查看坐标信息和周长，点击“地理”，如图：
注意：必须点击“OK”才能保存采集的数据。
第八章 数据编辑
8.1 数据信息查询
点击识别按钮，然后点击想要查看的图形，即弹出该图形的属性界面，如图：
8.2 删除图形数据
点击选择按钮，然后点击要删除的图形，该图形显示被选中，然后点击，选择“删除”，如图：
