盖板涵-天然气管道保护方案复习过程.doc

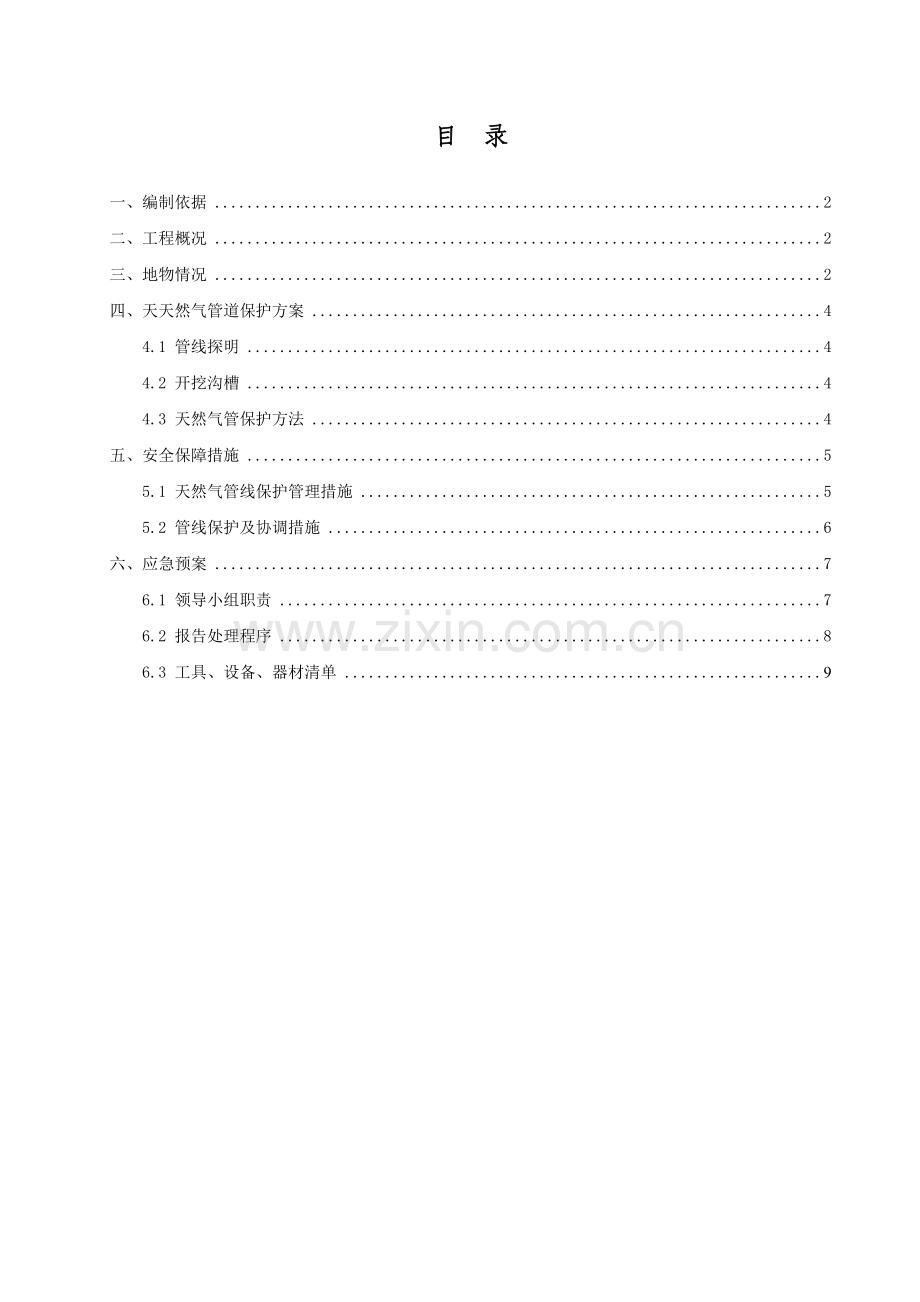

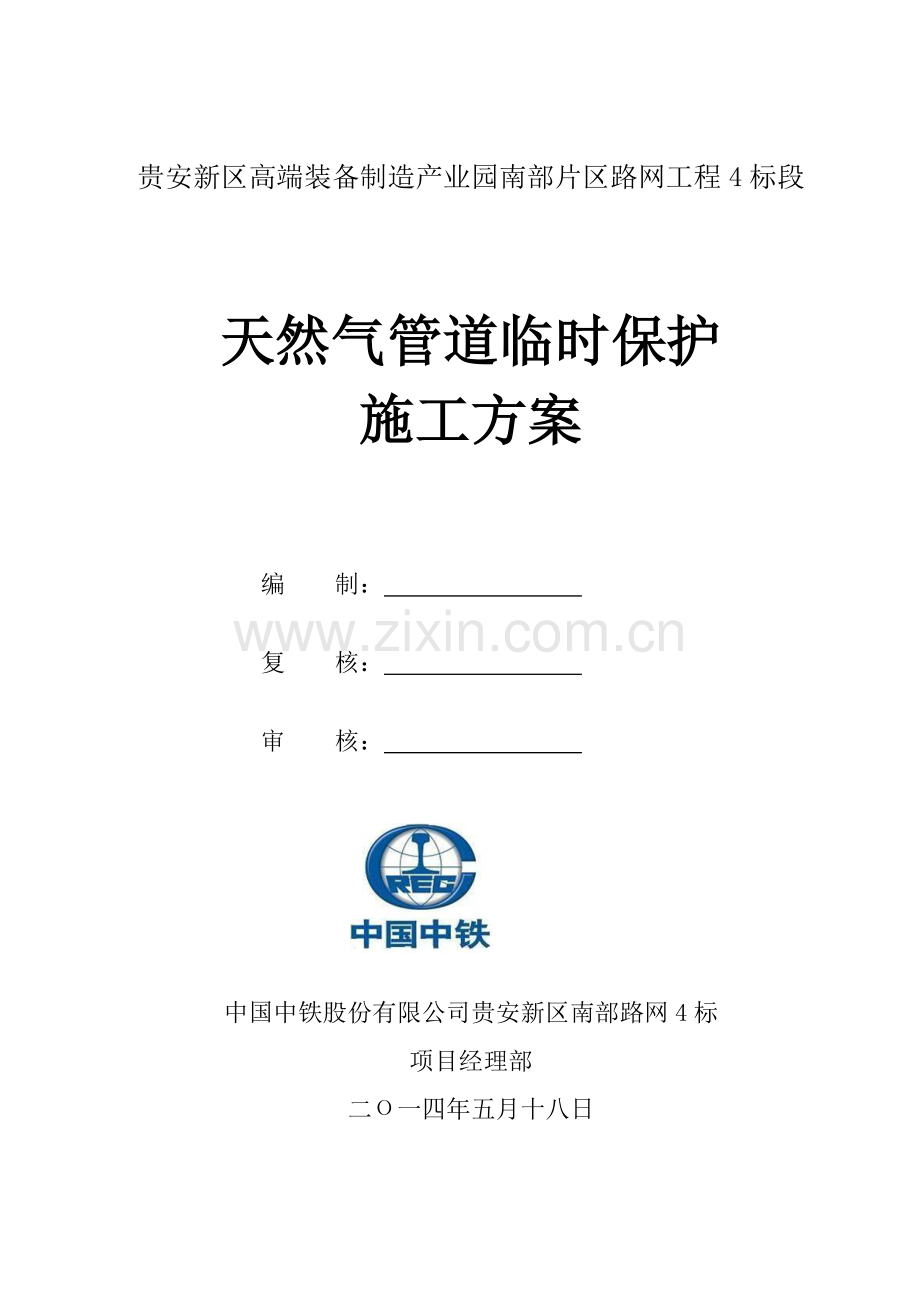

贵安新区高端装备制造产业园南部片区路网工程4标段天然气管道临时保护施工方案编 制： 复 核： 审 核： 中国中铁股份有限公司贵安新区南部路网4标项目经理部二一四年五月十八日目 录一、编制依据2二、工程概况2三、地物情况2四、天天然气管道保护方案44.1 管线探明44.2 开挖沟槽44.3 天然气管保护方法4五、安全保障措施55.1 天然气管线保护管理措施55.2 管线保护及协调措施6六、应急预案76.1 领导小组职责76.2 报告处理程序86.3 工具、设备、器材清单9天然气管道临时保护施工方案一、编制依据1、贵安新区高端装备制造产业园南部片区路网工程4标段施工图设计；2、业主、监理单位及中石油公司对天然气管道保护的有关要求；3、我部现场现场实际调研情况4、中华人民共和国石油天然气管道保护法。二、工程概况我部管段施工范围内分别在松磊路、兴科北路、兴科路、兴科南路位置存在与中缅天然气管道交叉路段，该路段设计为现浇预应力桥梁跨越管道，原施工方案为采用20cm厚C15混凝土硬化场地，然后搭设满堂支架施工上部梁体。而今，贵州省6月份项目观摩会临近，根据我部倒排工期，观摩会前完成该段桥梁施工困难较大，为确保观摩会如期顺利召开，经贵安新区管委会、业主及燃气管道产权单位同意，我部准备改变施工方式，采用盖板涵对燃气管道做临时保护，两侧桥台施工完成后回填土石至设计路基高程，待观摩会结束后，在回填路基面直接关模浇筑上部梁体，最后将梁体下部回填土掏除恢复至原地面。分别在观摩线路的兴科路、兴科南路天然气管道横穿新建道路位置设置两道盖板涵，作为天然气管道的临时保护结构，盖板涵设计跨径均为3m，中贵燃气管道（1.06m）及贵州燃气管道（0.7m）分别从盖板涵下穿越，涵身基础采用人工挖槽，浇筑C30片石混凝土，盖板采用C30钢筋混凝土现浇。三、地物情况我部施工受天然气管道影响的管道参数如下表所示。 表3.1 施工范围内天然气管道参数表序号施工位置管道影响范围长度(m)管道影响范围宽度(m)管道埋深(m)管径(m)产权单位备注1兴科路约48m约30m约1.5中贵1.06中石油有限公司位于填方路段，下做盖板涵保护措施贵州0.7贵州燃气有限公司2兴科南路约42m约43m约1.5中贵1.06中石油有限公司位于填方路段，下做盖板涵保护措施贵州0.7贵州燃气有限公司我部施工桥梁及临时盖板涵布置如下图所示。图3.1 桥梁及盖板涵布置图四、天天然气管道保护方案4.1 管线探明施工前，根据燃气管道产权单位人员现场指定位置，采用人工开挖探明沟，明确管道走向及具体位置。4.2 开挖沟槽在明确天然气管走向后，沿天然气管两侧开挖沟槽，沟槽截面尺寸50*50cm，长度分别为兴科路30m，兴科南路43m。开挖过程采用人工开挖方式，管道上方禁止采取机械开挖，全部进行人工开挖，确保天然气管道安全。4.3 天然气管保护方法4.3.1、天然气管道保护人工开挖至基础标高，浇筑C30片石混凝土基础；绑扎盖板钢筋、支立模板浇筑C30盖板混凝土。（详见附图）图4.1 天然气管道保护示意图天然气管道保护处理完成后，管道两侧及管顶以上采取回填土石至设计路基顶面。五、安全保障措施5.1 天然气管线保护管理措施根据场地使用要求，我标与天然气管线相交位置均为施工用地。施工区域内天然气管辖主要荷载为施工车辆和运输车碾压，容易对地下管线造成破坏，必须对施工区域内的地下管线需加以重点保护。我项目部经理为天然气管线保护第一责任人。各工区负责人为管线保护直接负责人，监督各项保护方案的执行。(1)坚持按照政府和中石油公司有关要求办理相关手续和对天然气管线的监护，要求天然气管线相关部门进行现场交底监护工作。(2)施工前，根据业主和地下管线相关单位提供的天然气管线资料采用物探手段对施工范围的管线进行确认，并且开挖探沟，摸清管线的位置、深度、直径，在施工图上明确标明。(3)在施工范围内的天然气管线所在位置设立标识牌，沿管线走向每隔3米设立一处标识牌，标明管线名称，并按要求标出禁止开挖范围。(4)管理人员要与现场直接操作人员交底到位，一定要将天然气管线保护的重要性贯穿到每一个现场施工人员。并严格现场监管，如因管理不善，措施不当而造成事故的有关人员，项目部将进行严格处理，严防施工机械破坏管线造成不必要的事故。天然气管线若受到破坏则后果不堪设想，必须确保天然气管道的安全。涉及管线处施工时，我方将设专人针对管线安全，进行组织施工。(5)严格执行天然气管线相关部门对临近管线施工的要求。(6)定期召开与天然气管线相关部门的配合会，随时掌握天然气管线的情况，为施工服务。(7)重点保护天然气管线采用人工开挖探明沟；盖板涵施工时，严格规范施工用电；施工便道下方如有天然气管线，要在地面铺设钢板，防止大型施工车辆直接对天然气管线影响。(8)现场施工人员及管理人员要认真学习熟悉天然气管线保护方案，服从管线产权单位人员的管理，保证燃气保护措施和应急预案可以执行到位。5.2 管线保护及协调措施(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至身强体壮操作工人层层安全交底，建立“保护公用事业管线责任制”，明确各级人员的责任。(3)全部必须人工开挖，杜绝野蛮施工，采用人工挖方至天然气管进行准确标注，在采用人工挖方确保对管道的安全保护。(4)施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同业主、监理单位及产权单位负责人共同确定，方能决定具体操作方案。(5)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。(6)对参与本工程施工的全体职工（包括劳务工）进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文件，并要求职工在施工中严格遵守有关文件的规定。 (7)施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，做到防患于未然。(8)一旦发生管线损坏事故，在24小时内上报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。(9)对人为原因造成损坏地下管线事故，要认真吸取教训，并按“三不放过”的原则上进行处理。(10)一旦管线损坏，施工单位必须立即通知天然气管理部门抢修，同时上报监理、业主，及时组织力量抢修。六、应急预案为切实加强对重特大天然气安全事故处置工作的领导，项目经理部成立天然气安全事故应急救援工作领导小组.。组长：赵志武 （18699508499）副组长：杨衍超（13708105980）、张洪（13017458550）、王泽友（15181278050）组员：王贵明、邹昌军、周鹏、张红文、罗军、马明忠、周志成6.1 领导小组职责1、组长：负责组织与指挥整个事故现场的抢救工作，向各应急小组调配应急所需的资源（人力、物力、资金）并对突发事件的应急响应工作做出决定。2、副组长杨衍超：协助组长组织应急所需资源满足现场应急需求，与外部应急响应人员、部门、组织和机构进行联络。3、副组长王泽友：负责危险源风险评估；评估施工现场以及生产过程的危险源的风险， 指导安全部门对安全措施落实和监控、减少和避免危险源的事故发生、完善危险源的风险评估资料信息、为应急响应的评估提供科学、合理、准确的依据；为应急响应提供及时的应急响应支援措施，为事故现场提供有效的技术储备、图纸。应急预案启动后，根据事故现场的特点，及时提供科学的工程技术方案和技术支持文件。4、副组长张洪：负责调配抢险物资设备至事故发生点；提供和检查抢险人员的装备和安全防护；及时提供后续的抢险物资； 迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。负责车辆及相应工具的供应。5、现场抢救组王贵明、邹昌军、周鹏、张红文、罗军、马明忠、周志成：负责组织抢救受伤人员应急救护工作、疏散人员、物资材料、汽车、设备工作，了解事故现场需要抢救人员的数量和抢救地点、危险程度并具体组织抢救疏散。通过各种方法了解事故现场全面情况及其变化，及时向现场指挥组提供真实可靠的情况。6、事故调查组：事故调查由领导小组负责，主要保护事故现场、调查了解事故发生的主要原因及相关人员的责任，形成事故调查报告。抢救队员：工地班长3名、安全员1名、电工1名、队员10名左右.6.2 报告处理程序发生天然气管线安全事故后，现场施工人员立即打电话向应急救援小组报告，报告包括：发生地点、时间、损坏情况、现场控制情况。应急救援小组接到报告后立即赶赴现场，并根据报告情况，与相应单位联系。1、按规定办理管线监管协议，请管线单位人员现场监护。2、一旦发生天然气管损坏破裂，应立即维护好现场，疏散人员，用路栏围好进行警戒，以防他人误入。附近所有施工立即停工，机械立即熄火。3、立即与天然气单位联系，组织人员对现场的监护，专人负责对附近火源严查（如抽烟、电焊等），并立即熄灭。避免明火接近，严禁电器开关的使用，预防冲撞动作出现火花，以预防起火事态扩大。4、千方百计关闭附近阀门，切断电源，阻止事态扩大。6.3 工具、设备、器材清单通信联络用对讲机8台;应急救援交通车2辆;消防灭火器8个人员负伤急救药品箱(急救药品齐备)一个。
