某干式变压器安装技术交底培训课件.doc

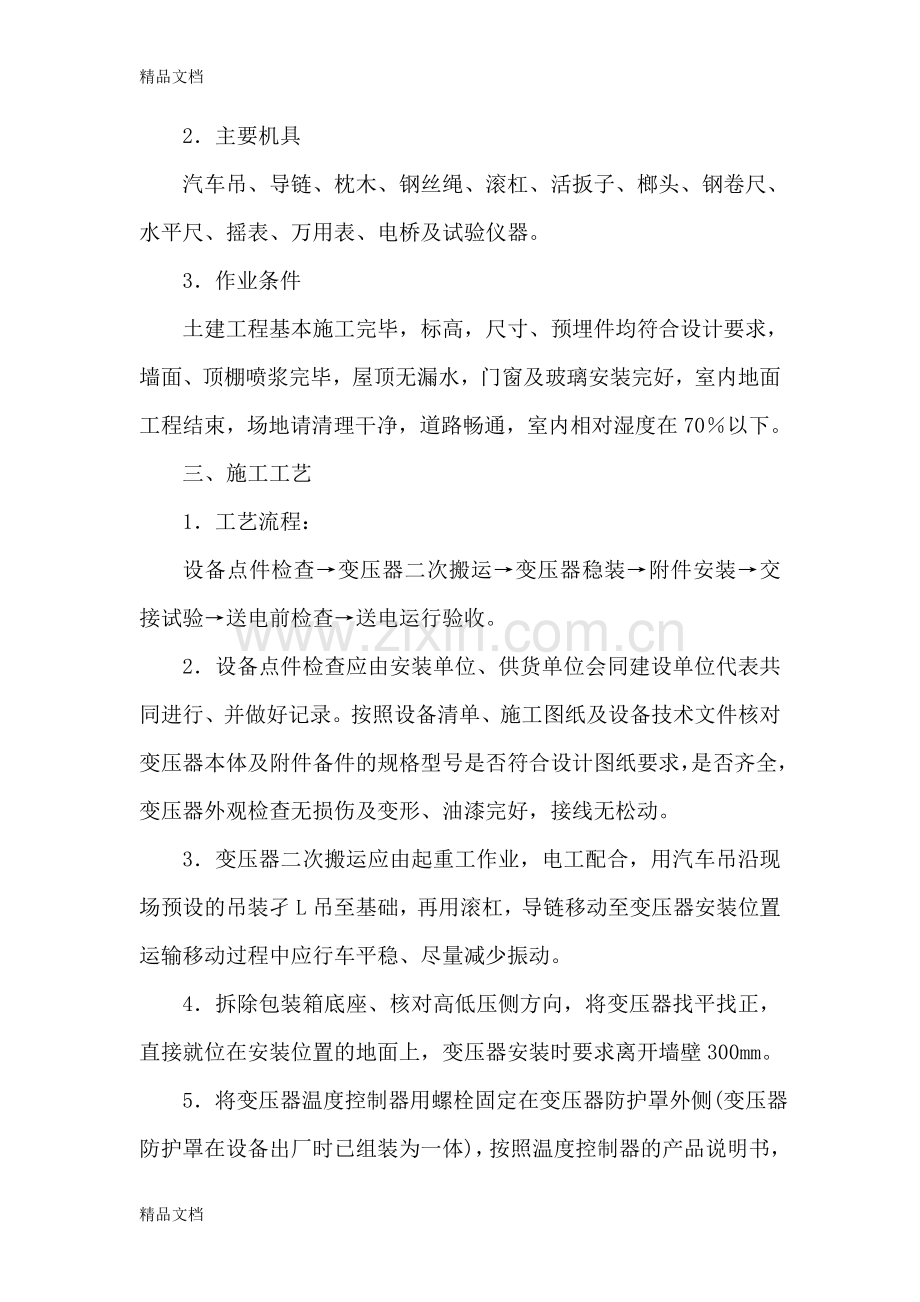

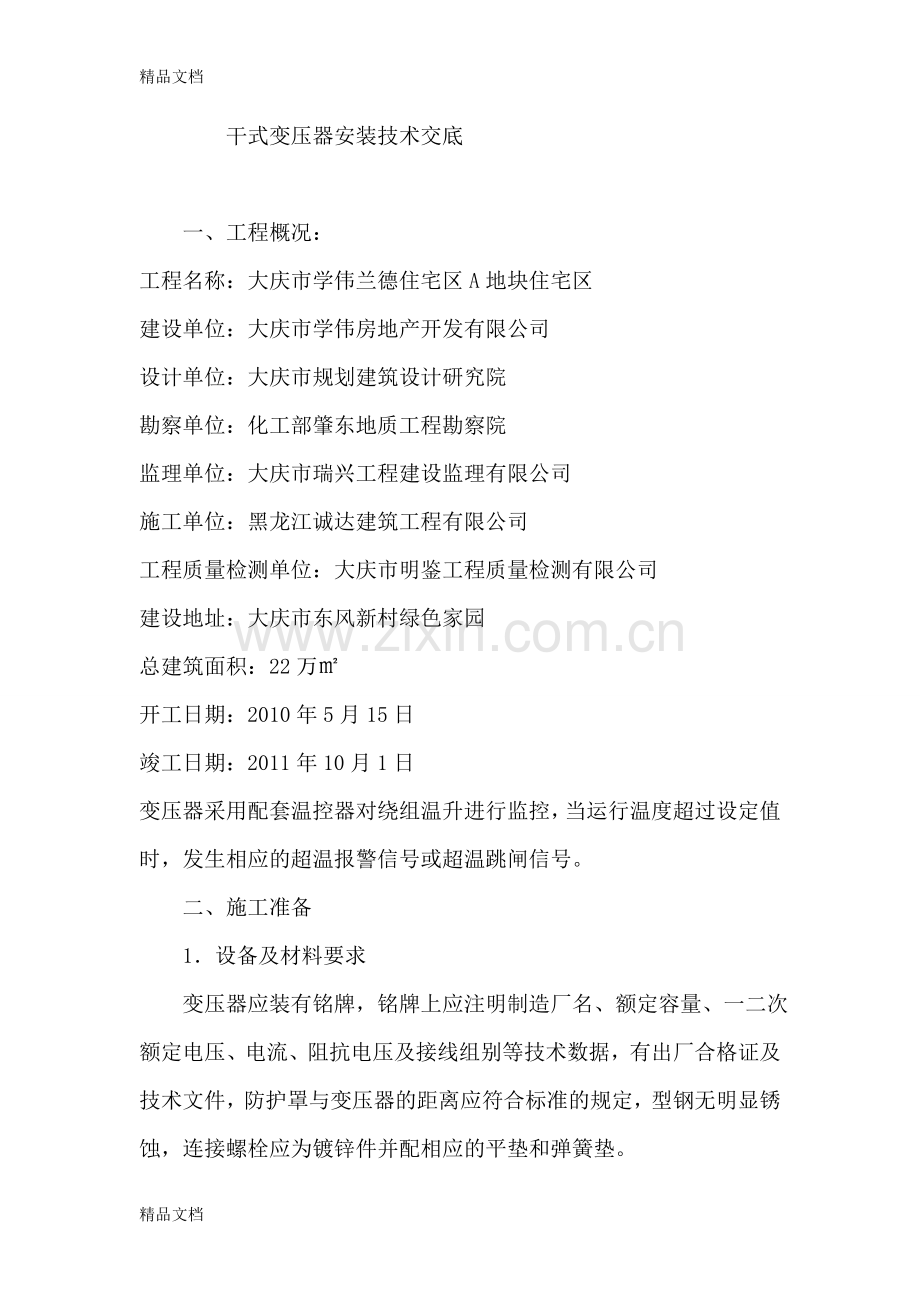

精品文档干式变压器安装技术交底一、工程概况：工程名称：大庆市学伟兰德住宅区A地块住宅区建设单位：大庆市学伟房地产开发有限公司设计单位：大庆市规划建筑设计研究院勘察单位：化工部肇东地质工程勘察院监理单位：大庆市瑞兴工程建设监理有限公司施工单位：黑龙江诚达建筑工程有限公司工程质量检测单位：大庆市明鉴工程质量检测有限公司建设地址：大庆市东风新村绿色家园总建筑面积：22万开工日期：2010年5月15日竣工日期：2011年10月1日变压器采用配套温控器对绕组温升进行监控，当运行温度超过设定值时，发生相应的超温报警信号或超温跳闸信号。 二、施工准备 1设备及材料要求 变压器应装有铭牌，铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压及接线组别等技术数据，有出厂合格证及技术文件，防护罩与变压器的距离应符合标准的规定，型钢无明显锈蚀，连接螺栓应为镀锌件并配相应的平垫和弹簧垫。 2主要机具 汽车吊、导链、枕木、钢丝绳、滚杠、活扳子、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器。 3作业条件 土建工程基本施工完毕，标高，尺寸、预埋件均符合设计要求，墙面、顶棚喷浆完毕，屋顶无漏水，门窗及玻璃安装完好，室内地面工程结束，场地请清理干净，道路畅通，室内相对湿度在70以下。 三、施工工艺1工艺流程：设备点件检查变压器二次搬运变压器稳装附件安装交接试验送电前检查送电运行验收。 2设备点件检查应由安装单位、供货单位会同建设单位代表共同进行、并做好记录。按照设备清单、施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求，是否齐全，变压器外观检查无损伤及变形、油漆完好，接线无松动。 3变压器二次搬运应由起重工作业，电工配合，用汽车吊沿现场预设的吊装孑L吊至基础，再用滚杠，导链移动至变压器安装位置运输移动过程中应行车平稳、尽量减少振动。 4拆除包装箱底座、核对高低压侧方向，将变压器找平找正，直接就位在安装位置的地面上，变压器安装时要求离开墙壁300mm。 5将变压器温度控制器用螺栓固定在变压器防护罩外侧(变压器防护罩在设备出厂时已组装为一体)，按照温度控制器的产品说明书，将变压器内热电阻的温度信号引出线的插头插人温度控制器的信号输入端，将AC220V电源线引至温度控制器的电源接线端子，检查无误，可以进行温度控制器的设定和调试。 6变压器的交接试验由供电部门许可的试验室进行，试验标准应符合规范要求、当地供电局规定及产品技术资料的要求。 试验内容： (1) 测量绕组的直流电阻； (2) 检查所有分接头的变压比； (3) 检查变压器的三相结线组别；“碧芝自制饰品店”拥有丰富的不可替代的异国风采和吸引人的魅力，理由是如此的简单：世界是每一个国家和民族都有自己的饰品文化，将其汇集进行再组合可以无穷繁衍。 (4) 测量绕组的绝缘电阻；可是创业不是一朝一夕的事，在创业过程中会遇到很多令人难以想象的疑难杂症，对我们这些80年代出生的温室小花朵来说，更是难上加难。 (5) 绕组的交流耐压试验；综上所述，DIY手工艺品市场致所以受到认可、欢迎的原因就在于此。我们认为：这一市场的消费需求的容量是极大的，具有很大的发展潜力，我们的这一创业项目具有成功的前提。 (6) 测量与铁芯绝缘的各紧固件的绝缘电阻。 7变压器试运行前的检查内容：各种交接试验数据齐全，符合要求。变压器清理、擦拭干净，本体及附件无缺损，变压器一、二次引线相位正确，绝缘良好，接地线良好，通风设施安装完毕，工作正常，变压器的分接头位置放置正常电压档位，各种标志牌挂好，门装锁。保护装置整定值符合规定要求；操作及联动试验正常。4WWW。google。com。cn。 大学生政策 2004年3月23日 8变压器第一次投入时，可全电压冲击合闸，应进行35次冲击合闸，励磁涌流不应引起保护装置误动作，变压器试运行要注意冲击电流、空载电流、一、二次电压、温度，并做好调试记录。变压器空载运行24h，无异常情况，方可投人负荷运行，并办理验收手续。营销环境信息收集索引 四、质量标准年“碧芝自制饰品店”在迪美购物中心开张，这里地理位置十分优越，交通四通八达，由于位于市中心，汇集了来自各地的游客和时尚人群，不用担心客流量的问题。迪美有多家商铺，不包括柜台，现在这个商铺的位置还是比较合适的，位于中心地带，左边出口的自动扶梯直接通向地面，从正对着的旋转式楼梯阶而上就是人民广场中央，周边、条地下通道都交汇于此，从自家店铺门口经过的的顾客会因为好奇而进去看一下。 1保证项目：变压器及其附件的试验调整和器身检查结果必须符合施工规范规定。如果顾客在消费中受到营业员的热情，主动而周到的服务，那就会有一种受到尊重的感觉，甚至会形成一种惠顾心理，经常会再次光顾，并为你介绍新的顾客群。而且顾客的购买动机并非全是由需求而引起的，它会随环境心情而转变。 2基本项目：变压器安装位置正确，固定可靠，连接温度控制器的引线整齐美观、变压器与线路连接紧密；零线沿器身向下接至接地装置的线段固定可靠、变压器及其附件外壳和其他非带电金属部位接地支线敷设连接紧密牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。 五、成品保护（5) 资金问题 1产品开箱检查完毕，如不立即安装运行，应妥善保存或重新包装好，以防损防盗。标题：大学生“负债消费“成潮流 2004年3月18日 2对于安装就位的变压器，要采取保护措施，防砸防碰撞，防止铁件掉人线圈内。 六、注意事项 1变压器运行前须检查风机、温控设备以及其他辅助器件能否正常工作，冷却风机应使其正转(正转时，风从线圈底部向上吹入线圈)。 2应在温控器调试正常后，先将变压器投入运行，后投入温控。 3变压器在运输和安装过程中，不应有严重冲击和振动。秘诀：好市口个性经营 4应使变压器室有较好的干噪通风环境，保证设备的绝缘不受潮湿和污染。精品文档
