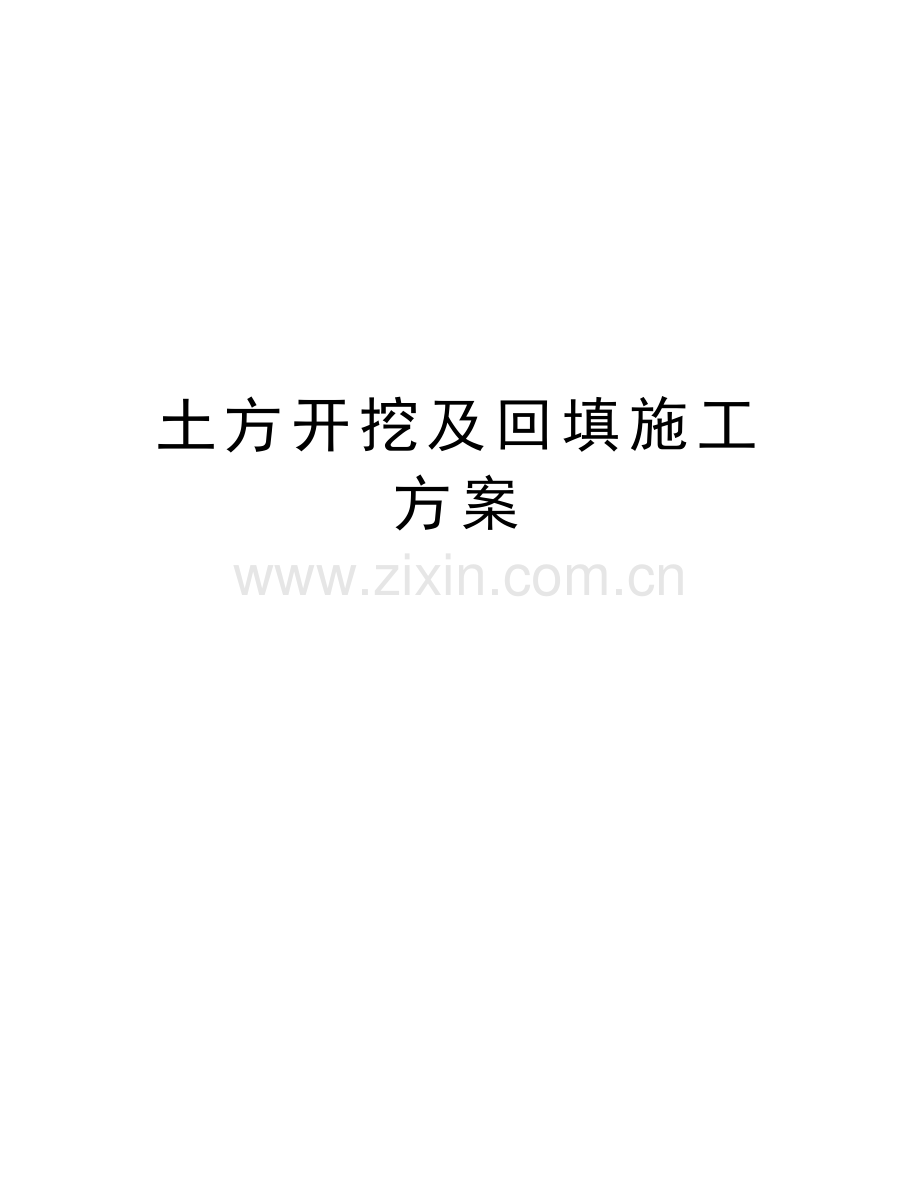

土方开挖及回填施工方案复习课程.doc

土方开挖及回填施工方案精品文档花园土方开挖及回填施工方案第一节 编制依据及工程概况一、编制依据1、设计院设计的花园工程施工图。2、现行国家规范、规程、标准。3、建筑施工手册。4、勘察研究提供的花园地勘报告。二、工程概况1、“花园”工程位于大道旁，由实业有公司建设。该工程由16栋主楼组成，其中2、3、5范围内设一层地下室，地下室开挖深度约为4.8米范围内设一层地下室。该工程开挖方量较多，土方外运施工现场要采取防噪、防尘等施工措施。2、地层地质概况：该工程开挖土方主要由素填土、粉质粘土、粉土、细砂、中砂、卵石等土层组成。第二节 施工准备1、审查图纸，熟悉土层地质，水文勘察资料，搞清基坑支护结构设计及施工情况，并与其研究好开挖程序，明确各专业工序间的配合关系 。2、查勘施工现场情况，收集地形、地貌、地质水文、河流、气象、运输、道路、邻近建筑物、市政设施，供水、供电、防洪排水系统等。3、按设计及实际平整场地及清理地表杂物，由于场原有绿化较多，现场不存放回填土，回填用土方从场外运入。4、作好排水设施，基坑四周坑底及坑上作砖砌排泄水沟与原排水系统连接排入市政管网。5、组织并配备土方工程施工所需各专业人员，组织安排好作业班次，制定较完善的各项责任制和质量保证体系。6、设置测量控制网，根据给定的坐标和水准点，在工程施工区按轴线设置测量控制网，包括水平基准点的设置。第三节 土方开挖方案一、基本要求根据本工程的特点及实际情况，基坑开挖以机械为主，人工为辅助分层开挖，机械分层开挖的厚度及分层数需根据基坑支护情况来决定，基坑支护工程存在着非常明显的时空效益，土方开挖对基坑周边环境的安全有非常关键的影响，为确保施工安全，开挖时必须严格遵循分层开挖的原则，在距离边坡6m外的基坑中心可自由开挖，为加快进度，可分层分段由上而下开挖，直至地下室底板底标高上300mm处为止；在挖土过程中，由基坑支护专业队伍随时进行支护漏水堵漏及支护位移监测。二、挖土方案考虑到基坑支护支撑的影响，土方拟分二层开挖。用2台神钢250正铲挖土机开挖（挖土机最大挖掘深度5.8m，斗容1m3），根据弃土点远近及市内道路交通情况拟定配置10台15t自卸汽车外运土方。临时上下运输坡道留设在出口方向，坡顶路面宽4.5m（路坡度不大于30o）。余土运至场外指定地点倒置，施工现场基本不留回填土方。挖土中预留的上下基坑的坡道，待基础工程基本完成后再挖除此坡道。1、 一期一、六栋挖土方案：开挖顺序：测量放线从六栋2-H轴以之字形方式向1-1轴开挖第一层六栋做第一层喷锚护壁一栋2-H轴心以之字形方式向1-1开挖第一层一栋做第一层喷锚护壁预留坡道修补基坑支护及堵漏水六栋2-H轴以之字形方式向1-1轴开挖第二层六栋做第二层喷锚护壁一栋2-H轴心以之字形方式向1-1开挖第二层一栋做第二层喷锚护壁预留坡道修补基坑支护及堵漏水洞预留土层挖排水沟排降水验基人工清理基坑底施工地下室底板。2、一、六栋靠地下室方向不做护壁，挖成约450坡度，基底向地下室外墙壁方向多挖2米以便施工地下室外墙。3、 二、三期土方施工前再报土方施工方案。4、挖土工期总土方工程量约13000 m3，根据我公司以往的施工经验，考虑到基坑支护的影响及土方外运上路行走等限制，挖土作业时间安排暂定在每日20:005:00，每天实际挖土按8个小时考虑，基坑土方开挖计划用11天完成。留置的200mm厚土方等验槽合格后再用4天时间人工挖除。5、挖土要注意以下环节（1）测量控制：进行土方工程的测量放线，放出基坑挖土白灰线，对照已施工的基坑支护结构，以防挖土机挖坏支护结构。施工中要配专职测量员及放线工进行平面及水平标高测量。（2）采用机械为主，人工为辅的原则，机械挖到基坑底控制标高上200mm后改为人工配合清边及检底，沟槽深度在1m深以内的可不放坡，大于1m的，根据土质情况放坡，坡度1:0.51:1。（3）基坑开挖，应有水平标准严格控制标高，以防超挖，如个别地方超挖，应用级配砂石夯填，在重要部位时应用经设计单位同意的补填法填补。（4）雨季施工，工作面不宜过大，应逐段逐片完成、基坑槽挖好一片（段）立即浇砼垫层，并挖好临时排水沟及集水坑用水泵及时排出，保证基坑槽内不存积雨水。（5）要做好基坑排水工作，详见后述。（6）基坑完后，要及时组织设计、业主监理共同进行基坑槽验收，核对地质资料、检查地基土与工程地质勘定报告、设计图纸要求是否相符，是否需进行处理等，验收分段进行，并及时做好隐蔽验收签收工作。第四节 土方回填方案地下室施后浇带施工后即可回填，为了保证回填质量。具体施工方法及注意问题如下：（1）基坑支护留设的施工工作面内的回填由场外汽车运入，装载机配合，人工机械夯实，每层虚铺厚度：砂质土30cm粘性土30cm。（2）电梯井坑模砖背面回填需人工木夯夯填（条件允许时可用机械夯填）以防损坏砖模，每层虚铺厚度180cm，土方来源用基坑底预留人工挖除部份的好土。（3）回填土首选优质的，含水量符合要求的粘性土，淤泥质土不能做为填料土。（4）回填土内不得含有机杂质（含量8%），粒经50mm，含水量一般以手握成团落地开花为宜，其最优含水量与相应干密度应用击实试验测定，具体参考值如下表：土的最优含水量干密度参考表项次土的种类最优含水量（重量比）%最大干密度（t/m3）1砂土 8121.801.882粘土19231.581.703粉质粘土12151.851.954粉土16221.611.80（5）填土前，应做好地下室外壁防水层的保护工作，防止被打夯机碰坏，同时应做好水平高程的测设，在坑边上按每3000mm做水平回填标记，控制回填土层的厚度。（6）分层回填夯实，交接处填成阶梯形，每层互相塔拉，搭拉长度不少于每层填土厚度的两倍，上下层错缝距离不少于1m。（7）选用粘性土，应在回填前检验含水率，含水量偏高可翻晒或掺入干砂等，含水量偏低可洒水湿润或增加压实遍数等措施，回填前充分洒水湿润，可采用较重的振动夯分层夯实且不少于三遍，如出现橡皮土，应将此挖除，另用砂土或含砂石较大的土回填。（8）采用人工夯实的夯重在3040kg，填层厚度150mm，打夯要领“夯高过膝，一夯夺压半夯，夯排三次”，行夯路线由四边开始夯向中间。（9）每层土夯实都应做干容重试验，用环刀取样，每3040m长取样一级。第五节 安全生产措施一、安全生产措施1、现场建立安全领导小组，全体人员应认真执行各种安全操作规程及有关规定。施工前，施工负责人要向操作人员做专项技术安全交底。2、施工人员进入现场要服从安全员的指挥和监督，进场施工人员必须符合政府有关劳务用工的有关规定及条例，证件齐全；施工人员进入现场要进行“三级”安全教育；每天班前5分钟，施工负责人必须做施工安全注意事项专项交底。3、由于土方转运只能夜间施工，工地应有足够的照明。4、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工机械的正常运转。5、土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护拦杆，避免人员跌落坑中。第六节 文明施工措施一、所有土方运输车辆进入现场后禁止鸣笛，以减少噪音。二、大门口安装高压冲洗设备，运土车出场必须将车轮冲洗干净后才能运出大门。并设二级沉淀池，冲洗的水经沉淀后方能排出。三、所有施工人员应保持现场卫生，生产及生活垃圾装入运土车中带走，不得随处抛洒，保持现场环境卫生。四、为保持环境卫生，避免运土在现场和道路上四处遗撒，采用盖车运输。五、每天收车后，派专人清扫马路，以达到环卫要求。六、提前备好塑料薄膜、雨衣、雨鞋等防雨物资，一旦大雨来临及时发放。七、在基坑边坡设1.50m的砼翻边，坡顶另设高30cm挡水栏（上为基坑四周安全栏杆）；防止雨水流入基坑，周边地面进行3倒坡硬化处理。收集于网络，如有侵权请联系管理员删除
