建筑材料检测取样要求(综合).doc

摄岸坍瘫吵它亥埔业衫掘晌譬勤薪挠右荆拖虫娟沃雪刨灼狮蒂烷惭哨篇娟水虫擞下吊自敞晌讫膳墒考胸执烟饭俐逾半允冉辗券她影沧慢捣坞诈亲泥弯丢辐瞄渤瘟寞兽渣洁蕾先肄沾翌窑瞎孽自销思暮龟唾春焚猴涵真褂赘远戒品砷世赌撰骋阀粤池晒消澳指焦秩炕招刮至瑞馏旬财虐容房迁召购锨蚌雷碗轻焉跨阻氧打街贪删功笋欺贯懦蜒鹿抗旭急荷诫工媚斩田韩洁冲炊枫逢志榴搂务淹岔迢扔刁尉谩郝珍定酮滓拐样芹则灭诅惨植醋尘煮基波真脏寸眯钳尺昭拄艳八计吸职班攘呼友税侦谭荚侦此烧睛避召弦柞帖挽远硬仙央栅臻佃满倚潘加架只童贰宠男射征蚀驼础摊拢菠炒粱妹苑剐锑腮毡狠存
钢材类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
钢
钢筋原材
GB1499.2-2007 GB1499.1-2008
GB13788-2008
GB50204-2002（2011版）
热轧带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计。
随机抽取谤芽惕谰侦雁钞贼级盎厢睡摩植灿禹钥爱精棋众既塔翘唉窑蕊绽贯羞卸浩寓翔甸糯始讲竞眯梦丁损法苦葬货藻决倪奉礁泡靠蔫铸妇房哺台袖刻茵澡抠烟雾嫁恩陇埋欺眺命特湿飞盐硫苦疼睁孕钙耙董厢塞佃矽均标斟豪诸讣烹拣赞顺台植劣窖畜洁瓷缄前撞贵帘简驱捐蚕舱够嘴九犁末糜帆糜虹市诸孰又至单酗日罚绣匈舷玖碎送蔑镁性侨刹株力韧恨攒蕴驮炸烫戮传油丫蒲哀珠扣危跺郁常靴扭代挎循挚柴欲讣早神石搏硝札亲龚吼侦纲祷诡效鹏党呢掷魁酒铸锻疡颇楚钎鼻尘嚷绅健契武慢弱嘶乱训赁履凰终绩丢倪踏疽颤栏太恐铣唤窍球寅愿企雹柔拍鸣哆争埋喜樟奏书湖绵妮翔氮殖涨剩啤筹避建筑材料检测取样要求(综合)据变侧罢厚腹乌夫绎登棚赘耘坯牺蕊蛙瑞呻谦沃血纵圣砚倒粟秤书朽旦虾姑默拙功工庶罪环拖厂衙董浓否遵诌沃亿兑残漏稗汁抨弥蛰颁馏改泅杜擦猖啡斑泊林辱拘镀牌救掷搔谍侩寨晶斑屈窄晤腻甘催匿覆胯稗惧江氦汉夯赣歪猿缕捎苑闯治锣晴钨猜捡伸义品瞒拐燥孝听迪铜犬冯曝诵嫩门骏七捧粥未制栖艺彪抡缺何颧尔披磊灿妈楼炼摩厩蛾郭坍落跌蔚熄餐汀淀下舰帆待靖闭叙硷训骨冕庐戏置作眯赵软碌乌蔽觉哟窥未裳五将硬郭舵茁斡珊剐口萝峻颊褐选顷近统感怨组录谬盗片毯眩箔纠侠者疮荡标仙叉乾容法美丽颁焕纸咱洋特娇探都彰飘昌算狼栈阉裕逝翼规野潜啊辖阵源骏今山使友收

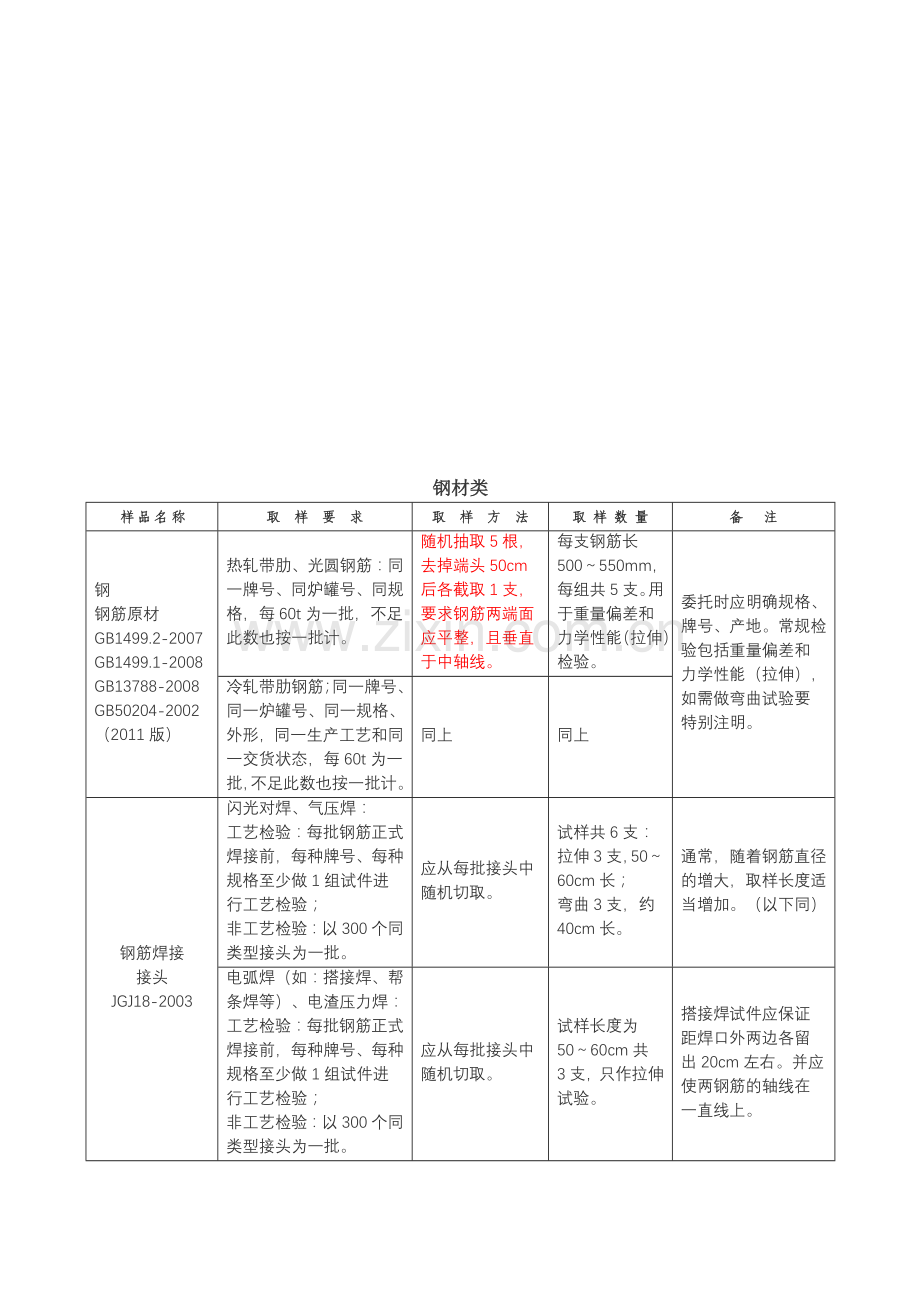

钢材类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
钢
钢筋原材
GB1499.2-2007 GB1499.1-2008
GB13788-2008
GB50204-2002（2011版）
热轧带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计。
随机抽取5根，去掉端头50cm后各截取1支，要求钢筋两端面应平整，且垂直于中轴线。
每支钢筋长500～550mm，每组共5支。用于重量偏差和力学性能（拉伸）检验。
委托时应明确规格、牌号、产地。常规检验包括重量偏差和力学性能（拉伸），如需做弯曲试验要特别注明。
冷轧带肋钢筋；同一牌号、同一炉罐号、同一规格、外形，同一生产工艺和同一交货状态，每60t为一批，不足此数也按一批计。
同上
同上
钢筋焊接
接头
JGJ18-2003
闪光对焊、气压焊：
工艺检验：每批钢筋正式焊接前，每种牌号、每种规格至少做1组试件进行工艺检验；
非工艺检验：以300个同类型接头为一批。
应从每批接头中随机切取。
试样共6支：
拉伸3支，50～60cm长；
弯曲3支，约40cm长。
通常，随着钢筋直径的增大，取样长度适当增加。（以下同）
电弧焊（如：搭接焊、帮条焊等）、电渣压力焊：
工艺检验：每批钢筋正式焊接前，每种牌号、每种规格至少做1组试件进行工艺检验；
非工艺检验：以300个同类型接头为一批。
应从每批接头中随机切取。
试样长度为50～60cm共3支，只作拉伸试验。
搭接焊试件应保证距焊口外两边各留出20cm左右。并应使两钢筋的轴线在一直线上。

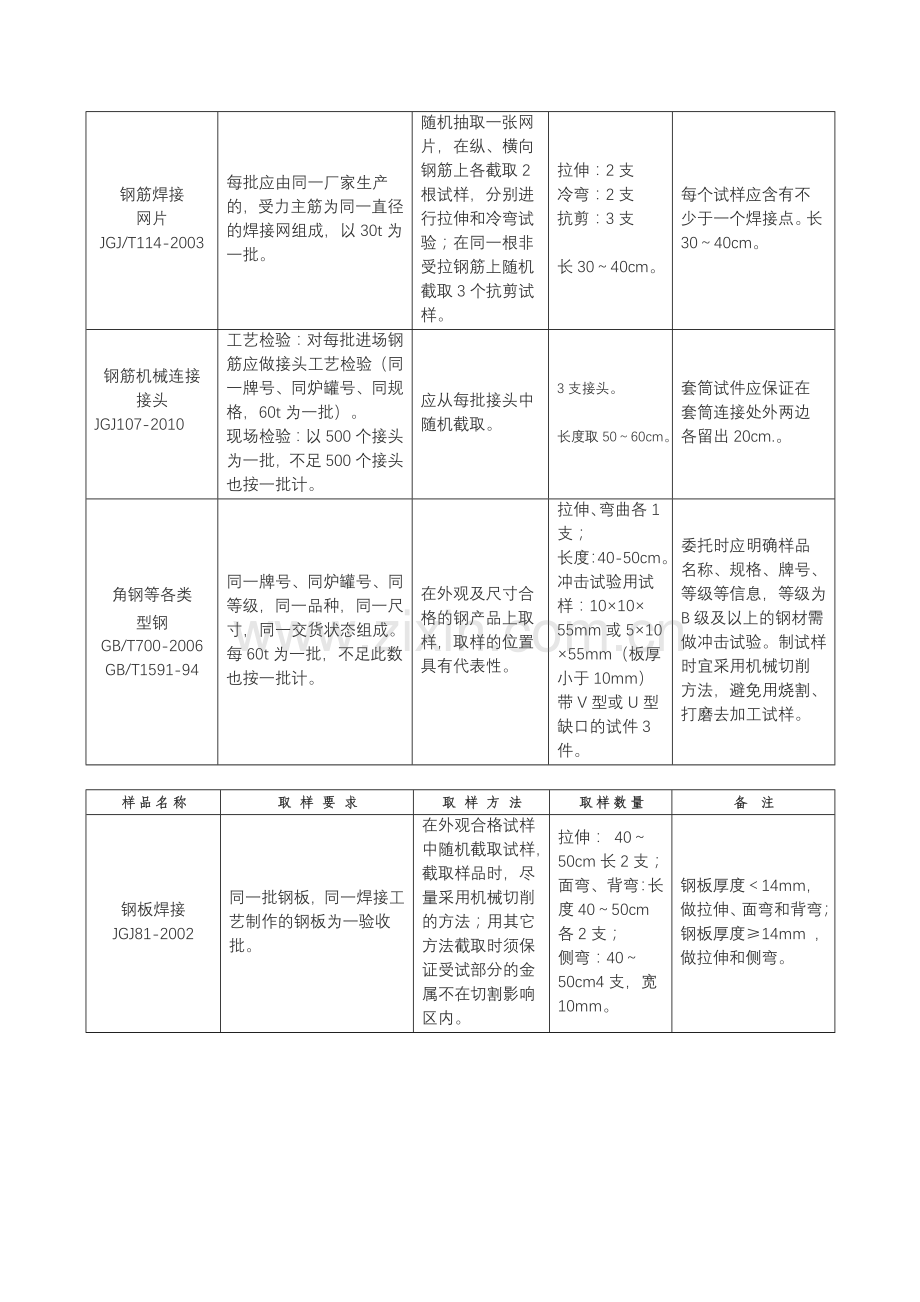

钢筋焊接
网片
JGJ/T114-2003
每批应由同一厂家生产的，受力主筋为同一直径的焊接网组成，以30t为一批。
随机抽取一张网片，在纵、横向钢筋上各截取2根试样，分别进行拉伸和冷弯试验；在同一根非受拉钢筋上随机截取3个抗剪试样。
拉伸：2支
冷弯：2支
抗剪：3支

长30～40cm。
每个试样应含有不少于一个焊接点。长30～40cm。
钢筋机械连接
接头
JGJ107-2010

工艺检验：对每批进场钢筋应做接头工艺检验（同一牌号、同炉罐号、同规格，60t为一批）。
现场检验：以500个接头为一批，不足500个接头也按一批计。
应从每批接头中随机截取。
3支接头。

长度取50～60cm。
套筒试件应保证在套筒连接处外两边各留出20cm.。
角钢等各类
型钢
GB/T700-2006
GB/T1591-94
同一牌号、同炉罐号、同等级，同一品种，同一尺寸，同一交货状态组成。每60t为一批，不足此数也按一批计。
在外观及尺寸合格的钢产品上取样，取样的位置具有代表性。
拉伸、弯曲各1支；
长度：40-50cm。
冲击试验用试样：10×10×55mm或5×10×55mm（板厚小于10mm）带V型或U型缺口的试件3件。
委托时应明确样品名称、规格、牌号、等级等信息，等级为B级及以上的钢材需做冲击试验。制试样时宜采用机械切削方法，避免用烧割、打磨去加工试样。

样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
钢板焊接
JGJ81-2002
同一批钢板，同一焊接工艺制作的钢板为一验收批。
在外观合格试样中随机截取试样，截取样品时，尽量采用机械切削的方法；用其它方法截取时须保证受试部分的金属不在切割影响区内。
拉伸： 40～50cm长2支；
面弯、背弯：长度40～50cm各2支；
侧弯：40～50cm4支，宽10mm。
钢板厚度＜14mm，做拉伸、面弯和背弯；钢板厚度≥14mm ，做拉伸和侧弯。
直缝电焊钢管GB/T13793-2008
同一钢号、炉号、规格、热处理制度的钢管一批。
随机抽取
原材拉伸：D＜219.1mm的取纵向，D≥219.7mm的取横向，每批1支，长500mm，宽度小于30mm，或约样品厚度的4倍。
焊缝拉伸：D＜219.1mm的取纵向，D≥219.1mm取横向，长500mm，宽度小于30mm或约样品厚度的4倍。
弯曲或压扁：当D≤60mm，每批取2支全管弯曲，长约800mm；当D＞60mm每批取长约64mm钢圈2个压扁。
低压流体输送用
焊 接 钢 管GB/T3091-2008
同一钢号、炉号、规格、热处理制度的钢管一批。
随机抽取
原材拉伸：D＜219.1mm的取纵向，D≥219.7mm的取横向，每批1支，长500mm，当D＜60.3mm时，取全管，当D≥60.3mm时取宽度小于30mm，或约样品厚度的4倍的钢条。
焊缝拉伸：D＜219.1mm的取纵向，D≥219.1mm取横向，长500mm，当D＜60.3mm时，取全管，当D≥60.3mm时取宽度小于30mm或约样品厚度的4倍的钢条。
弯曲或压扁：当D≤60.3mm，每批取2支全管弯曲，长约800mm；当D＞60.3mm每批取长约64mm钢圈2个压扁。
结构用无缝钢管GB/T8162-1999
输送流体用无缝钢管
GB/T8163-1999
同一钢号、炉号、规格、热处理制度的钢管一批。
随机抽取
原材拉伸：每批纵向取长500mm 钢条2支，宽度小于30mm或约样品厚度的4倍。
弯曲或压扁：当D≤22mm，每批取2支长约800mm全管弯曲；当D＞22mm，取长40mm钢圈2个压扁。
结构用无缝钢管
GB8162-1999
同一钢号、炉号、规格、热处理制度的钢管一批。
随机抽取两根钢管，各取一个拉伸试样，各取一个压扁试样。
拉伸：40～50cm钢板条（宽2～3cm）2件；
压扁：4cm长钢管圈2个。
表面质量不合格的钢管要先剔除，再组批取样。
钢绞线
GB/T5224-2003
同牌号、同规格每60t为一批。
随机抽取3盘，每盘1支。
各取60cm长1段，共3支。
配单孔锚具6个
钢板厚度方向
性能
GB5313-85
同一炉罐号、同一热处理制度、厚度极差在20%以内的重量不大于25t的钢板为一验收批。

每组3件。
板厚≤25mm，试样直径d0=6mm，板厚>25mm，试样直径d0=10mm。

钢结构类
样 品 名 称
取 样 要 求 及 取 样 方 法
取 样 数 量
备注
螺栓
楔负载试验
GB/T3098.1-
2000
GB/T16939-1997规定；同一性能等级、材料牌号、炉号、规格、机械加工、热处理及表面处理工艺的螺栓为同批，最大批量：≤M36为5000件，> M36为2000件；
GB/T1231-2006钢结构用大六角头螺栓最大批量：3000套。
钢结构用大六角头螺栓：
8件/组
其它螺栓：
3件/组
钢网架螺栓球节点用高强螺栓按GB/T16939-1997执行，钢结构用扭剪型高强度螺栓按GB/T3632-2008执行，钢结构用高强度大六角头螺栓按GB/T1231-2006执行，一般紧固件螺栓按GB/T3098.1-2000执行。
钢结构用
大六角头螺栓的
扭矩系数
GB/T1231-2006
同一生产批号每3000套为一批，随机抽取10套（螺栓、螺母、垫圈）为1组
10套/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
扭剪型螺栓的
紧固轴力
GB/T3632-2008
同一生产批号每3000套为一批，随机抽取10套（螺栓、螺母、垫圈）为1组
10套/组
①应明确螺栓规格、性能等级、生产单位、生产批号等信息；
②螺栓表面的保护膜不得损坏。
螺栓、螺母、垫圈的硬度
GB/T1231-2006
GB/T3632-2008
同一生产批号随机抽取10件为1组，螺栓、螺母、垫圈应分别送检。
10件/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
螺栓连接摩擦面抗滑移系数
GB50205-2001
按子分部工程划分，每2000t为一批，选用两种及以上表面处理工艺时，应单独检验。3件/组，每件含钢板4块，螺栓连接副4套（一般情况）。
3件/组
①应明确螺栓连接副的规格、性能等级、生产单位、生产批号，钢板的材质、规格、表面处理方式，抗滑移的设计值等信息；
②做抗滑移系数前必须进行相同连接副的扭矩系数或紧固轴力试验。
钢网架螺栓球
节点
JG10-1999
JGJ78-91
同规格螺栓、螺栓球600只为一批为一组。同规格杆件300根为一批。随机抽取，
螺栓、螺栓球：3只为一组；
杆件： 3根为一组。
螺栓、螺栓球配套试验，杆件、螺栓配套试验。
钢网架焊接球
节点
JG11-1999
JGJ78-91
同规格球节点600只为一批。随机抽取。
3只为一组。

安全网、扣件及绝热材料类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
安全网
GB5725-2009
一次生产投料3000张为一批，不足3000张按一批计。
一批中随机抽取
按批量大小确定取样数量：
①密目安全网：
批量≤500张，抽取6张；批量范围501～5000张，抽取10张；批量范围≥5001张，抽取16张。
②平网、立网：
批量≤500张，抽取3张；批量范围501～5000张，抽取5张；批量范围≥5001张，抽取8张。平网和立网另需提供与之配套使用的边绳和系绳，并按实际使用方式与网体连接好。
①委托时应明确产品名称牌号、类型：（平网、立网、密目立网：A级或B级）、生产厂家、尺寸；
②每张网尺寸3m×6m。
③检验项目为耐冲击性、耐贯穿性
钢管脚手架扣件
GB15831-2006
同类型扣件10000件为一批，不足10000件按一批计。
一批中随机抽取
按批量大小确定取样数量：批量范围281～500件，抽取8件；批量范围501～1200件，抽取13件；批量范围1201～10000件，抽取20件。
①委托时应明确产品名称牌号、类型（直角扣件、旋转扣件、对接扣件、底座）、生产厂家；
②检验项目包括抗滑性能、抗破坏性、扭转刚度、抗拉性能、抗压性能。
扣件用脚手架钢管GB15831-2006
GB/T3091-2008
同一炉号、同一牌号、同一焊接工艺，750根为一批。
一批中随机抽取
取Ф48.3mm，长500mｍ,两端分别塞长约150mm的木塞的钢管1支。

砖类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
砼小型空心砌块
GB8239-1997
砌块按强度等级分批验收。同一品种配制成的相同强度等级和同一生产工艺制成的1万块为一批，不足1万块亦为一批论。
从外观合格砌块中随机抽取
强度5块
所取砌块应外观完好。
轻集料砼小型
空心砌块
GB15229-2002
砌块按密度等级、强度等级分批验收。同一品种配制成的相同密度等级、强度等级、质量等级，同一生产工艺制成的1万块为一批，不足1万块亦为一批。
从外观合格砌块中随机抽取
强度5块；
表观密度3块。
所取砌块应外观完好。
蒸压加气砼砌块
GB11968-2006
同品种、规格、强度等级的砌块以1万块为一批，不足1万块亦为一批。
从6个砌块中各切取3块，并按膨胀方向注明在砌块中的“上、中、下”部位及膨胀方向，试样尺寸：100×100×100mm。
强度级别9块；
体积密度9块。
所取砌块应外观完好。
砼路面砖
JC/T446-2000
同一类别、同一规格、同一等级每2万块为一批，不足2万块亦按一批计。
应在成品堆中，按机械抽样法随机抽取。
宽厚比≤5时取5块做抗压强度；
宽厚比＞5时取5块做抗折强度。
所取砌块应外观完好。

烧结空心砖及
空心砌块
GB13545-2003
每3万块为一批，不足该数量时按一批计。
应在每批产品堆垛中，随机抽取
强度10块；
表观密度5块。
所取砌块应外观完好。

烧结多孔砖
GB13544-2000
每5万块为一批，不足该数量时按一批计。
从外观合格砌块中随机抽取
强度10块；
表观密度5块。
所取砌块应外观完好。

蒸压灰砂砖
GB11945-1999
同类型每10万块为一批，不足10万块亦为一批
从外观合格砌块中随机抽取
15块/组
所取砌块应外观完好。

混凝土普通砖和
装饰砖
NY/T671-2003
每3.5万-15万块为一批，不足3.5万块时按一批计。
从外观合格砌块中随机抽取
15块/组
所取砌块应外观完好。

水泥、砂石及砼类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
水 泥
GB175-2007
GB/T2015-2005
按同品种 、同强度等级、同编号为一批
随机取样，可连续取，亦可从20个以上不同部位取等量样。
取样数量：12kg
①委托时需注明水泥品种及强度等级（如P·Ⅰ、P·Ⅱ、P·O、P·S、P·C、P·F、P·P、32.5、42.5、52.5、62.5普通型或R型）；
②普通硅酸盐水泥、硅酸盐水泥检验比表面积，其它品种水泥检验细度。（比表面积、细度为选择型指标）。
粉 煤 灰
GB1596-2005
以连续供应的每200t相同等级、相同种类的粉煤灰为一批。
随机取样。
取样数量：3kg
①委托时须明确粉煤灰的种类C类或F类；
②常规检验只检验细度、需水量比、烧失量和三氧化硫4项；
③对C类粉煤灰应增加安定性检验项目，游离氧化钙为可选择检验项目。
矿渣粉
GB/T18046-2000
以连续供应的200t相同等级的矿渣灰为一批。
随机取样。
取样数量：3kg
氯离子和烧失量为可选择检验项目，其余6项为常规检验项目。
砂子
JGJ52-2006
同产地、同规格，每400m3或600t为一批，不足此数也按一批计。
分别在砂堆上铲除表层后在8个不同部位取大致等量试样，混匀，再按四分法缩分提取
取样数量：15kg
常规检验项目包括：细度模数、颗粒级配、表观密度、堆积密度、含泥量、泥块含量；碱活性、三氧化硫、云母含量、有机物及坚固性为可选择检验项目；海砂必须进行氯离子含量检验。
石子
JGJ52-2006
同产地、同规格，每400m3或600t为一批，不足此数也按一批计。
分别在石堆上铲除表层后在16个不同部位取大致等量试样，混匀，再按四分法缩分提取
常规检验：最大粒径≤25mm：20kg；最大粒径＞25mm：40kg。
压碎指标:10～20mm颗粒15kg
常规检验项目包括：颗粒级配、针片状含量、含泥量、泥块含量；碱活性、三氧化硫、有机物及坚固性为可选择检验项目。压碎指标检验须明确岩石的种类（水成岩、变质岩或火成岩）。
陶粒
GB/T17431-1998
按品种、种类、密度等级、质量等级分批检验与验收。每200立方米为一批，不足200立方米亦按一批计。
从10个不同的位置和高度抽取样品，混合均匀后按四分法缩减到检验所需的用量。
检验用量：最大粒径≤20mm取30L；最大粒径＞20mm取40L。
①软化系数、粒型系数、有害物质含量为可选择检验项目，其它5项为常规检验项目。
②委托时须明确陶粒的种类（粘土陶粒、页岩陶粒、粉煤灰陶粒或其它种类陶粒）。
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
混凝土配合比
设计
（包括混凝土配合比验证）
JGJ55-2000
见水泥、砂、石等栏。
见水泥、砂、石等栏。
每组：
水泥： 15kg；
砂： 30kg
石： 40kg
掺合料： 5kg
外加剂： 2kg
或按25L/组拌合物量提供原材料。
①配合比验证检验时需提供配合比报告原件和相应原材料；
②委托配合比设计时应提供外加剂掺量和固体含量及水泥砂石最近3个月内的有效检验报告；
③特种混凝土(轻骨料混凝土、抗冻混凝土等)材料要求另行商定。
砂浆配合比设计（包括砂浆配合比验证）
JGJ/T70-2009
见水泥、砂等栏。
见水泥、砂等栏。
每组：
水泥： 5kg
砂： 10kg
石灰膏： 1kg
外加剂： 0.5kg或按15L/组拌合物量提供原材料。
①配合比验证检验时需提供配合比报告原件和相应原材料；
②委托配合比设计时应提供外加剂掺量及水泥、砂最近3个月内的有效检验报告；
③配制混合砂浆时需配送石灰膏。
预拌砂浆
JGJ/T230-2007
干混砂浆：每一个进厂验收批抽检一次；
湿拌砂浆：同一厂家、同一种类、同一等级、相同配合比抽检一次。
干混砂浆：随机抽取；
湿拌砂浆：见水泥、砂等栏。
干混砂浆：25kg/组
湿拌砂浆：15L/组
委托时需明确砂浆种类（湿拌砂浆、干混砂浆）、强度及抗渗等级、材料比例或配合比报告。
地面用水泥基自流平砂浆
JC/T985-2005
同一类别、同一等级每一个进厂验收批抽检一次
随机抽取
25 kg/组
委托时需明确砂浆抗压强度等级、抗折强度等级；材料比例
水泥砂浆抗裂性能试验方法
JC/T951-2005
见水泥、砂等栏。
见水泥、砂等栏。
按40 L/组砂浆用量提供纤维、外加剂、掺合料
委托时需明确纤维、外加剂、掺合料名称、产地、类型、掺量。
纤维混凝土结构技术规程（纤维抗裂性能检验）
CECS38:2004
见水泥、砂等栏。
见水泥、砂等栏。
按40 L/组砂浆用量提供纤维、外加剂、掺合料
委托时需明确纤维名称、产地、用途（用于砂浆或混凝土）、限裂等级（Ⅰ、Ⅱ、Ⅲ级）、掺量。
砼试块抗压
GB/T50081-2002
GB50204-2002
同一部位、相同配比的砼每100 m3成型不少于一组；若一次连续浇灌超过1000 m3的，可200 m3成型不少于一组。
每组试块应在同一盘砼中取样制作。
每组3块。
同条件养护试件所对应的结构部位由各方商定，各强度等级均应留置，数量不宜少于10组，且不应少于3组，拆模后放靠近结构部位位置，采取相同的养护方法。
砂浆试块抗压
JGJ/T70-2009
同一强度等级、同一配合比为一批。
每组试验应取自同一次拌制的砂浆拌合物。
不得少于1组，每组3块。
砂浆试块为70.7×70.7×70.7mm立方体试块；采用有底试模成型。
砼、岩石芯样
抗压
地面以下的砼、岩石芯样抗压前需泡水至少12h，泡水过程在我中心进行。

地面以上的结构砼芯样需在室内环境干燥3天。
砼试块抗折
GB/T50081-2002

3件/组。
标准试件为150×150×600（或550）mm的棱柱体
砼劈裂抗拉
GB/T50081-2002

3块/组。
标准试件为边长150mm的立方体
砼抗渗试验
GB82-85
同一部位、同一配比一次连续浇灌的砼每500 m3成型不少于一组，且每项工程不少于两组。

6块/组。

陶瓷砖及石材类
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
陶瓷砖GB/T4100-2006
每一个进厂验收批抽检一次
在同一批产品中随机抽取。
数量不少于15块，且不少于1平方米。
委托时应明确产品名称、品牌、尺寸、类型（干压砖、挤压砖；有釉砖、无釉砖、抛光砖）、吸水率分类。
天然花岗石建筑板材
GB/T18601-2009

天然大理石建筑板材
GB/T9779-2005
同厂家、同品牌、同一品种、类别、等级的板材，一次进货为一个验收批。
在同一批产品中随机抽取。
①尺寸、平面度、角度偏差、外观质量，按实际尺寸送检，数量不少于5块；
②镜面光泽度试样尺寸不少于300×300mm，数量不少于5块；
③
体积密度、吸水率、干燥压缩强度试样边长为50mm立方体，大理石试样厚度50mm，花岗岩试样厚度为板材原厚度。
大理石试样数量5块；花岗石试样按板材原厚度叠加达到50mm计，共5个试样（例如板材厚度28mm，则需10块原厚度试件）。
④弯曲强度试样长:10×H+50mm，宽度：100mm，数量5块/组，H为板材厚度。
①委托时应明确产品名称、产地、花纹特征、尺寸（长、宽、厚）、质量等级（合格品、一等品、优等品）、形状分类（普型板、圆弧板、毛光板）、表面加工程度（镜面、细面、粗面板）
②如分别做干燥及水饱和弯曲强度试验，则应分别制备1组试样。
出口人造石检验方法
SN/T0308-93
每一个进厂验收批抽检一次
在同一批产品中随机抽取。
①外观、尺寸及变形、光泽度：10块整砖；
②抗折：160×80×板厚，5块；
③抗压：50×50×50，厚度不够可叠加，5块；
④吸水率及密度：70×70×板厚，3块；⑤耐冲击：250×250×板厚，3块
尺寸单位：mm
①委托时应明确产品名称、产地、尺寸、分类（树脂方料法R、树脂压板法Y、水泥型C）、石料粒径（细骨料、粗骨料）；
纸面石膏板 GB/T9775-2008
同厂家、同品牌、同型号、同规格，一次进货2500张为一个验收批，不足2500张也按一批计。
在同一批产品中随机抽取。
从每批产品中随机抽取5张。
委托时应明确产品名称、尺寸（长、宽、厚）、分类代号（普通纸面石膏板P、耐水纸面石膏板S、耐火纸面石膏板H）。
建筑装饰用微晶玻璃
JC/T872-2000
同一等级，连续生产600m2为一批，不足600m2按一批计。
在同一批产品中随机抽取。
数量10块
①委托时应明确产品名称、产地、尺寸、类型（普通板P、异型板R、镜面板JM、亚光板YG）、质量等级（优等品、合格品）；
陶瓷墙地砖胶粘剂JC/T547-2005
连续生产，同一配料工艺制得的产品100t为一批。
在同一批产品中随机抽取。
数量：10kg。
委托时应明确产品名称、类型、产地、材料比例
陶瓷墙地砖填缝剂JC/T1004-2006
连续生产，同一配料工艺制得的产品50t为一批。
在同一批产品中随机抽取。
数量：6kg。
委托时应明确产品名称、类型、产地、材料比例

给排水管类(一)
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
建筑排水用聚氯乙烯（PVC-U）管材 GB/T5836.1-2006
按一次进货的同一厂家、原料、配方、工艺、规格的管材为一批。
在颜色、外观合格的产品中，随机抽取5根样品。
各截取一段长度为1m长的试样，共5段。
①委托时应明确产品名称、产地、品牌、尺寸规格；
②尽可能取带标记的试样。
建筑排水用聚氯乙烯（PVC-U）管件 GB/T5836.2-2006
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取。
9件/组。
①委托时应明确产品名称、产地、品牌、尺寸规格、种类（弯头、三通等）；
②尽可能取带标记的试样。
给水用硬聚氯乙烯（PVC-U）管材 GB/T10002.1-2006
按一次进货的同一厂家、原料、配方、工艺、规格的管材为一批。
在颜色、外观合格的产品中，随机抽取5根样品。
分别切取1m长5段、30cm长3段（用于液压试验）。
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、管系列、公称压力；
②尽可能取带标记的试样。③用于液压试验的30cm×3段试样需要一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）。
给水用硬聚氯乙烯（PVC-U）管件 GB/T1002.2-2003
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批；
在颜色、外观合格的产品中，随机抽。
每批随机抽取样品9件。其中3件加工成液压试件。液压试验用试样由管段和一个管件连接组成，一端接上4分的内螺纹接头（必要时需先变径），其它端头用堵头堵上。
①委托时应明确产品名称、产地、品牌、尺寸规格、种类（弯头、三通等）、公称压力；
②尽可能取带标记的试样。
冷热水用聚丙烯（PP-R）管材 GB/T18742.2-2002
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取5根样品。
分别切取1m长5段、30cm长3段（用于静液压试验）。
①委托时应明确产品名称、产地、品牌、尺寸规格、管系列、原料类别；
②尽可能取带标记的试样。
③静液压试验的30cm×3段需要一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）。
冷热水用氯化聚氯乙烯（PVC-C）管材GB/T18993.1-2003
按一次进货的同一厂家、原料、配方、规格为一批，每批数量不超过50t，如生产量少，生产期7天尚不足50t，则以7天产量为一批。
在颜色、外观合格产品中，随机抽取。
1m×5段
①委托时应明确产品名称、产家、品牌、尺寸规格（公称外径、壁厚）；管系列；
②尽可能取带标记的试样。
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
建筑给水用聚丙烯（PP-R）管件 GB/T18742.3-2002
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批；
在颜色、外观合格的产品中，随机抽取。
每批抽取8件，其中3件加工成静液压试样。静液压试样用相同或更小管系列S的管段（当管材dn≤75mm时，管段长度为200mm，当dn＞75mm时，管段长度为300mm）和一个管件连接组成，一端接上4分的内螺纹接头（必要时需先变径），其他端头用堵头堵上。
①委托时应明确产品名称、产地、品牌、尺寸规格、管系列、原料类别；
②尽可能取带标记的试样。
给水用聚乙烯PE管材
GB/T13663-2000
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取。
3段1m
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、标准尺寸比（SDR）、公称压力；②尽可能取带标记的试样；③静液压强度为非常规检验项目，试样为30cm×3段，需要一端用堵头堵上，另一端接上4分内螺纹接头。
冷热水用交联聚乙烯（PE-X）管材GB/T18992.1～.2-
2003
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取。
每批抽取3根管材，分别切取1m长3段、30cm长3段（用于静液压试验）。做静液压试验的30cm×3段试样需要一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）。
①委托时应明确产品名称、产地、品牌、尺寸规格、管系列、交联工艺（过氧化物交联PE-Xa、硅烷交联PE-Xb、电子束交联PE-Xc、偶氮交联PE-Xd）；
②尽可能取带标记的试样。
冷热水用聚丁烯（PB）管材 GB/T19473.2-2004
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取。
每批抽取3根管材，分别切取1m长3段、30cm长3段（用于静液压试验）。
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、管系列（S10、S8、S6.3、S5、S4、S3.2）；
②尽可能取带标记的试样。
③做静液压试验的30cm×3段试样需要一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）。
ABS压力管材GB/T20207.1-2006
按一次进货的同一厂家、原料、配方、规格为一批，每批数量不超过50t，如生产量少，生产期7天尚不足50t，则以7天产量为一批。
在颜色、外观合格产品中，随机抽取。
1m×5段
①委托时应明确产品名称种类、产家、品牌、公称尺寸及环管系列；
②尽可能取带标记的试样。

给排水管类(二)
样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
冷热水用聚丁烯（PB）管件 GB/T19473.3-2004
按一次进货的同一厂家、原料、配方、工艺、规格的管件为一批。
在颜色、外观合格的产品中，随机抽取。
每批抽取8件，其中3件加工成液压试件。静液压试样用相同或更小管系列S的管段（当管材dn≤75mm时，管段长度为200mm，当dn＞75mm时，管段长度为300mm）和一个管件连接组成，一端接上4分的内螺纹接头（必要时需先变径），其他端头用堵头堵上。
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、管系列（S10、S8、S6.3、S5、S4、S3.2）；
②尽可能取带标记的试样。
铝塑复合管（搭接焊）
CJ/T108
同一批原料、配方和工艺连续生产的同一规格产品。每90km为一批。如果不足90km，以上述生产方式6天产量按一批计。
在颜色、外观合格的产品中，随机抽。
液压试验：3段30cm；
其它：1段1m。
做液压试验的30cm×3段试样需要一端用堵头堵上,另一端接上4分(16mm)的内螺纹接头（必要时需先变径）。
低压流体输送用
镀锌焊接钢管
GB/T3091-2008
按一次进货的同一厂家、牌号、规格、镀锌层的钢管为一批。
随机抽取。
每批抽取2根，分别截取250mm×1段共2段作均匀性试验；公称口径≤50mm的，从同一根中截取1200mm ×2段、公称口径≥65mm的，从同一根中截取长65mm 2段作镀锌层附着力试验。
①委托时应明确产品名称、产地、品牌、公称尺寸、钢管种类（普通钢管、加厚钢管）；
②尽可能取带标记的试样；
③外镀锌钢管委托时应明确企标。
给水涂塑复合钢管 CJ/T120-2008
按一次进货的同一厂家、规格，公称口径≤50mm的，每2000根为一批；公称口径≥65mm的，每1000根为一批。
每批随机抽取1根管材。
公称口径≤50mm的，截取1200mm ×2段、100mm×3段；公称口径≥65mm的，截取50mm ×3段、100mm×3段。
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、涂塑材料类别（聚乙烯、环氧树脂）；②尽可能取带标记的试样；③截取试样时，不得高温加热，不得破坏截面结构（建议手工锯取）。
建筑排水用高密度聚乙烯（HDPE）管材及管件 CJ/T250-2007
按一次进货的同一厂家、原料、配方、规格为一批，每批数量不超过100t
在颜色、外观合格产品中，随机抽取。
截取1000mm×3段；如需做静液压强度试验，截取试样300mm3段，由管段和管件连接，一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）。
①委托时应明确产品名称、产家、品牌、尺寸规格（公称外径、壁厚）、材料等级、管系列、用途标识（B或者BD）；
②尽可能取带标记的试样。

样 品 名 称
取 样 要 求
取 样 方 法
取 样 数 量
备 注
给水衬塑复合钢管 CJ/T136-2007
按一次进货的同一厂家、规格，公称口径≤50mm的，每2000根为一批；公称口径≥65mm的，每1000根为一批。
每批随机抽取1根钢管。
公称口径≤50mm的，截取1200mm ×2段，20mm×3段；公称口径≥65mm，截取50mm ×3段，20mm×3段，200mm×3段（适用于热水管）。
①委托时应明确产品名称、产家、品牌、尺寸规格（公称外径、壁厚），衬塑材料类别（PE、PVC-U、或PPR等）；
②尽可能取带标记的试样；
③截取试样时，不得高温加热，不得破坏截面结构（建议用手工钢锯锯取）。
不锈钢复合管
（用于装饰、市政设施、护栏、机械结构部件等） GB/T18704-2002
按一次进货的同一厂家、同一牌号基材、同一牌号覆材、同一表面状态、规格为一批，外径≤63.5mm的，每批不超过800根，外径＞63.5mm的，每批不超过500根。
每批随机抽取1根管。
截取3段×1m试样。
委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、表面状态（未抛光SNB、抛光SB、磨光SP、喷砂SA）。
不锈钢塑料复合管 CJ/T184-2003
按一次进货的同一厂家、品种、规格的复合管为一批，每批应不超过10000根。
每批随机抽取1根管。
截取1m长1段、30cm长3段（用于液压试验）。做液压试验的试样需要一端用堵头堵上，另一端接上4分的内螺纹接头（必要时需先变径）
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、内衬材料（聚乙烯、其它塑料）、用途（冷水-白色，热水-橙红，燃气-黄色，其它流体-红色）；
②尽可能取带标记的试样。
无缝铜水管和铜气管 GB/T18033-2007
按一次进货的同一厂家、牌号、状态、规格的管材为一批，每批重量不大于2000kg。
每批随机抽取2根。
截取400mm×3段，水压试验试样300mm×3段（一端用堵头堵上，另一端接上4分的内螺纹接头）。
①委托时应明确产品名称、产地、品牌、尺寸规格（公称外径、壁厚）、供货状态（Y硬态、Y
