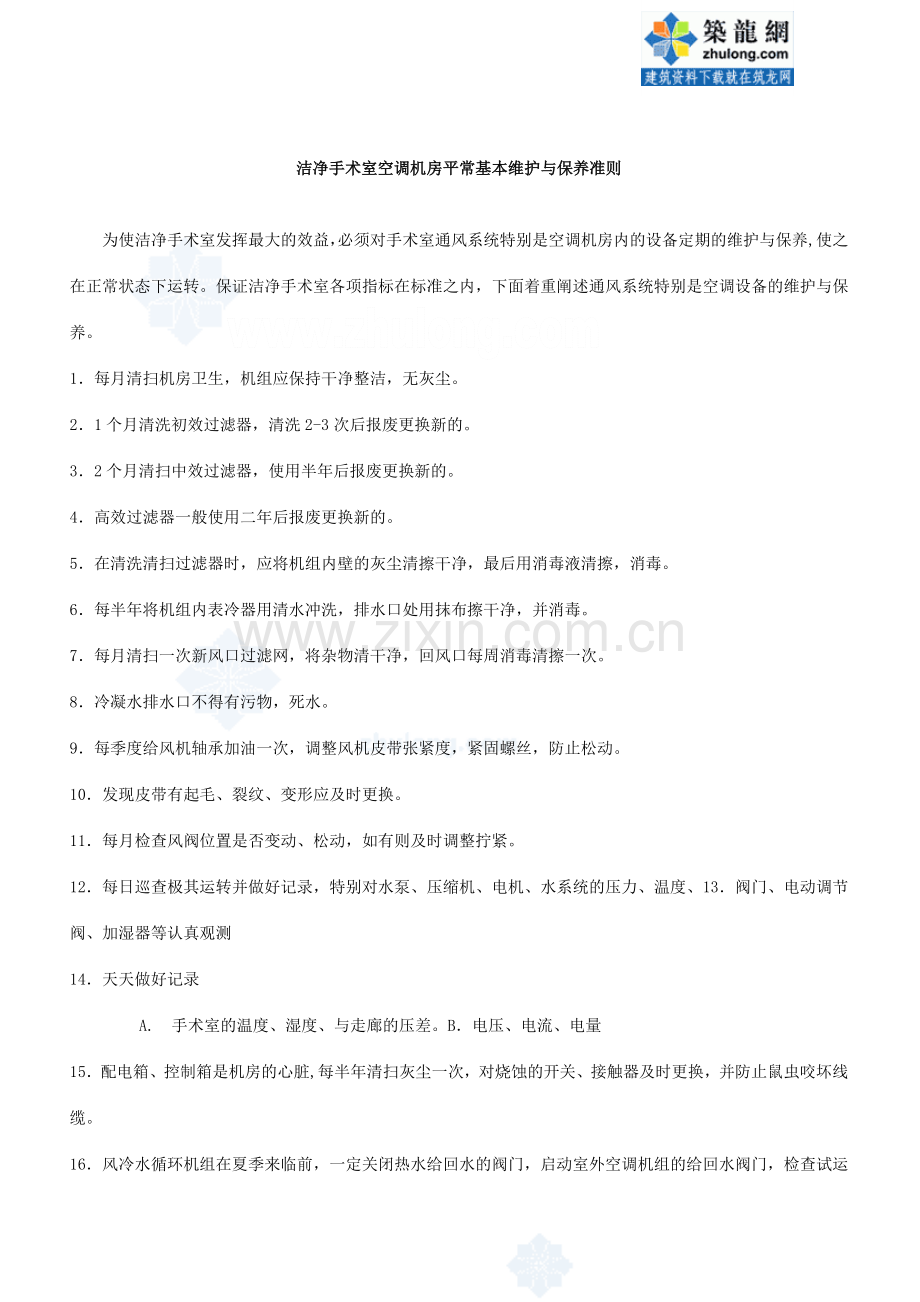

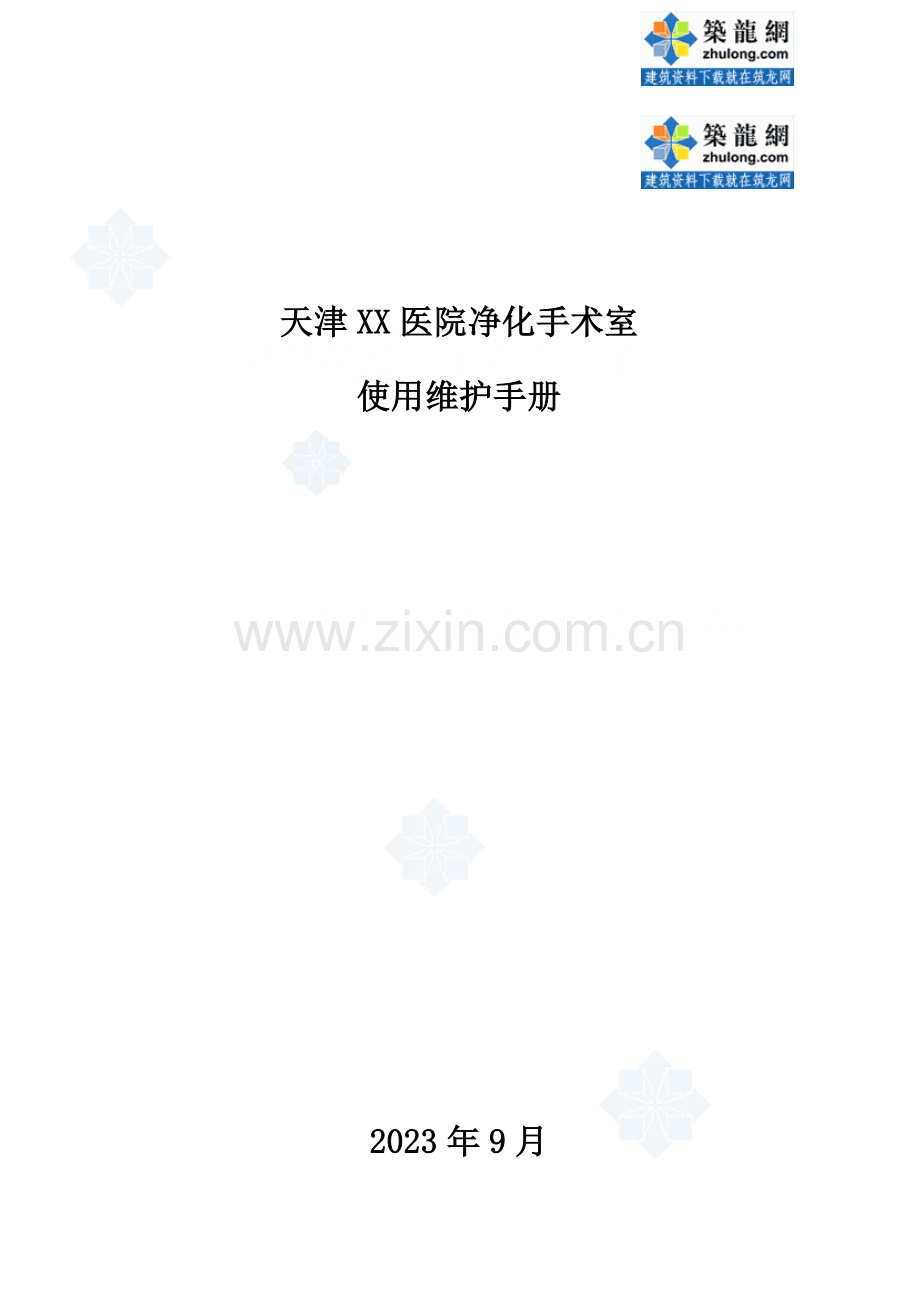

1、天津XX医院净化手术室使用维护手册2023年9月洁净手术室空调机房平常基本维护与保养准则为使洁净手术室发挥最大的效益,必须对手术室通风系统特别是空调机房内的设备定期的维护与保养,使之在正常状态下运转。保证洁净手术室各项指标在标准之内,下面着重阐述通风系统特别是空调设备的维护与保养。1每月清扫机房卫生,机组应保持干净整洁,无灰尘。21个月清洗初效过滤器,清洗2-3次后报废更换新的。32个月清扫中效过滤器,使用半年后报废更换新的。4高效过滤器一般使用二年后报废更换新的。5在清洗清扫过滤器时,应将机组内壁的灰尘清擦干净,最后用消毒液清擦,消毒。6每半年将机组内表冷器用清水冲洗,排水口处用抹布擦干净,

2、并消毒。7每月清扫一次新风口过滤网,将杂物清干净,回风口每周消毒清擦一次。8冷凝水排水口不得有污物,死水。9每季度给风机轴承加油一次,调整风机皮带张紧度,紧固螺丝,防止松动。10发现皮带有起毛、裂纹、变形应及时更换。11每月检查风阀位置是否变动、松动,如有则及时调整拧紧。12每日巡查极其运转并做好记录,特别对水泵、压缩机、电机、水系统的压力、温度、13阀门、电动调节阀、加湿器等认真观测14天天做好记录A. 手术室的温度、湿度、与走廊的压差。B电压、电流、电量15配电箱、控制箱是机房的心脏,每半年清扫灰尘一次,对烧蚀的开关、接触器及时更换,并防止鼠虫咬坏线缆。16风冷水循环机组在夏季来临前,一定

3、关闭热水给回水的阀门,启动室外空调机组的给回水阀门,检查试运营循环水泵和备用水泵,严禁在室外机组工作状态下,循环水泵处在停机状态,避免压缩机和互换器冻坏。17风冷水循环机组在冬季来临前,一定做好防冻工作,室外机组管道内的水一定放干净,可以拆开一节阀门开春再组装。巡视水管各阀门的开闭状态,室外机组的管道阀门一定要关闭,热水给回水阀门一定要启动,18空调管道内的水,最佳在每年过度季节更换一次,避免水中杂质沉积。空调系统具体说明一、本工程空调系统配置及控制区域天津XX医院洁净手术室共有八间,其中级手术室六间,级手术室一间,正负压手术室一间,及ICU病房床位 张,由于工程分二期施工,首期仅有四间级手术

4、室使用,其余为二期工程,竣工后使用,本工程设计方案共用八台空气解决机组,HAU1空气解决机为1# 2# 级手术室使用,HAU2空气解决机为3# 4# 级手术室使用, HAU3空气解决机为5# 6# 级手术室使用, HAU4空气解决机为正负压手术室使用, HAU5空气解决机为级手术室使用, HAU6空气解决机为辅房走廊使用, HAU7空气解决机为ICU病房使用,XAU1为新风解决机,专为HAU1-HAU3及HAU6提供新风,其余机组均为自取新风。二、空调系统的使用说明每台机组均由独立的控制箱控制,由通讯线缆与相相应的手术室相连,可在手术室情报面板(情报面板的使用请参阅说明)启停机组并显示当时温度

5、湿度,也可根据需要设立温度湿度,控制箱内的DDC控制器即可自动控制。手术室情报面板使用说明如下:目录第一部分 时钟板HL-SZ-A P23 第二部分 手术计时板HL-SZ-A P45 第三部分 麻醉计时板HL-SZ-A P67 第四部分 电话板HL-TEL-J P811 第五部分 控制屏板HL-KP-DP1213 第六部分 气体监测板HL-QT-A(七气,中间正常)P1415 第七部分 空调系统监测板HL-KT-B P1619 第八部分空调板一拖四通讯布线图P20第一部分 时钟板(HL-SZ-A)一、 正面示意图二、 背面示意图三、说明(作时钟板用时,指拔开关“1”需拨向“时钟”)1.供电电压

6、为:12VAC或12VDC;2.时钟的校正: 在时间显示状态下按“模式”键进入时钟设定状态;此时显示小时的数码管闪烁,可通过“ ”、“ ”键修正小时;设定好后按“设立”键保存并进入分钟设定。分、秒的设定与小时设定方法相同。设定好秒后按“设立”键退出设定状态。3.时钟系统:a.由一块时钟主板和若干时钟副板(数量按需要自定)组成。各块板通过485总线相连,此时副板的时间与主板同步。b.指拔开关“2”拔向“主板”,时作时钟主板,拔向“副板”时作时钟副板。第二部分 手术计时板(HL-SZ-A)一、 正面示意图二、 背面示意图(手术正计时,与麻醉倒计时板相同)三、说明(作计时板用时,指拔开关“1”需拨向

7、“计时”)1.供电电压为:12VAC或12VDC;2.手术计时:通常为正计时a.将计时的起始时间设成00:00:00。b.按 “开始/停止”键,计时板开始计时。在计时过程中可按“开始/停止”键停止计时。c. 在正计时或停止状态下按一下“重置”键,数码管闪动提醒是否复位,此时再按一下“重置”键,清除计时数值,回到00:00:00状态。第三部分 麻醉计时板(HL-SZ-A)一、 正面示意图二、 背面示意图(手术正计时,与麻醉倒计时板相同)三、说明(作计时板用时,指拔开关“1”需拨向“计时”)1.供电电压为:12VAC或12VDC;2.麻醉计时:通常为倒计时。a.倒计时间的设定:按“模式”键进入设定

8、状态(超计时时不能设立),显示小时的数码闪烁。此时可通过“重置”、“开始/停止”键设定小时;设定好后按“设立”键保存并进入分钟设定。分、秒的设定与小时设定方法相同。设定好秒后按“设立”键退出设定状态。b.倒计时操作:计时时间设定好后按 “开始/停止”键,开始倒计时。在计时过程中可按“开始/停止”键停止计时。当设定的倒计时完毕后,计时板会自动进入“超计时状态”,超计时时,每间隔8秒蜂鸣器会自动发出报警的“di 、di”声,第一位数码管闪动显示“-”;提醒计时时间已到。在超计时报警状态下,按“模式”键为启动或关闭报警声,当关闭报警声后,第一位数码管显示“_”;超计时最长不超过19小时。c.如计时板

9、正在进行一项倒计时工作时,需要开始另一项新的倒计时。1).按两下“重置”键,复位到原设定期间。2).设定新的倒计时时间,然后按“开始/停止”键启动新的倒计时。第四部分 电话板(HL-TEL-J)一、 概述多功能电话机由电话、呼喊、背景音乐三部分组成,LCD液晶区或内来电显示。二、 重要技术参数1 供电: 12VAC,功耗小于10W2 所接喇叭或音箱用810W三、 面板示意图四、 背面接线图不用不用五、 参数的设立1 按住“设立”键2秒钟进入参数设立状态。在参数设立状态下按“设立”键查找或保存修改后的参数,按背景音乐“音量增大”、“音量减小”键调整参数,调整后需保存参数。按住“设立”键2秒钟(或

10、5秒无按键操作自动)退出设立。2 可设立如下参数:Lrcal ID=001Vol-TEL=08 Max 16Vol-Talk=08参数注释:Lrcal ID: 呼喊分机号设立。不能超过60。Vol-TEL:电话音量设立。最大为16。如有啸叫,需将音量适当调小。Vol-Talk:群呼、对讲音量设立。最大为16。如有啸叫,需将音量适当调小。3 存储号码的设定(可存储2个专呼号码)3.1 按“设立”键进入存储号码的设定状态,指示灯亮,LCD显示“P”,此时可输入所需存储的电话号码。3.2 在输入数字号码或符号过程中如犯错需修改,直接按“设立”键即可重新输入。3.3 号码输入完毕后,需存在哪个键上直接

11、按号码存储键(“专呼1”、“专呼2” )即可,如按 “专呼1”键保存,号码就被存在“专呼1”上,此时“设立”指示灯灭, LCD显示“-”。3.4 如需更改已存储号码,只需重新设定新号码保存即可将原号码覆盖。3.5 如需拔出存储号码,按下所存号码的“专呼1”或“专呼2”键,液晶屏显示所存储的号码,按“重拨”键打开免提并直接呼出所存储的号码。 六、 各部分使用说明1 电话部分1.1 免提来电时按面板“免提”键,指示灯亮,接听来电。无来电时按“免提”键,再输入号码可拨打电话。通话时按“免提”键挂机,指示灯灭。1.2 重拔按面板“重拔”键,电话机自动拔出上次通话号码。1.3 静音按面板“静音”键,指示

12、灯亮,启动静音功能后,有来电不响铃,静音指示灯闪亮。再次按下此键, 关闭静音功能,指示灯灭。2 呼喊、群呼部分(需与鑫德亮DL-D型呼喊主机相连才有此功能)2.1 按电话板上的“呼喊”键,指示红灯亮,对呼喊主机进行呼喊,呼喊主机掁铃并显示电话分机ID号,呼喊主机摘机双方可进行对讲。呼喊主机摘机输入电话ID号可呼喊本机,接通时会有“嘀、嘀”接通提醒音,直接进入对讲。对讲时呼喊指示灯亮绿灯。按“呼喊”键可挂断。3 背景音乐部分3.1 按面板背景音乐栏中的“开关”键播放音乐,指示灯亮,使用面板背景音乐栏中的“音量增大或音量减少”键调整音乐音量。再次按下“开关”键关闭音乐播放,指示灯灭。3.2播放背景

13、音乐时,按“音量增大”或“音量减少”键可调整音乐音量,音量调整时LCD显示“VOL-Music=8”,“8”表达音量级数大小,音量共有116级,1级最小,16级最大。3.2 在使用呼喊功能时,呼喊优先于播放背景音乐。3.3背景音乐输入为110V音频信号。4 消防强插(本系统不用此功能)发生报警时,消防中心会送出24V消防强插控制信号,此时电话板会关闭背景音乐、呼喊等,播放消防中心发出的紧急广播,并且音量最大。当消防强插消除时,返回原状态。(消防广播音频输入电子板前需接音频阻抗变压器)。七、 注意事项1 安装电话咪头时,规定电话咪头与箱体面板隔离密封,以免有漏气导致啸叫声。2 用免提通话时,通话

14、距离电话咪头最佳不超过10cm,否则会影响通话质量。3 所有需要呼喊或群呼功能的板,群呼通讯线并联后接到呼喊主机。群呼通讯线可采用0.5mm2的双芯双绞线。4 喇叭或音箱为8欧姆10瓦;音频阻抗变压器需装到消防音频输入前端。示意图如下:5 请勿调节可调电位器。第五部分 控制屏板(HL-KP-D)一、 概述控屏板重要用于医疗手术室的设备供电控制以及工作状态监测,内置指示灯可显示出设备的工作情况。各操作按键可以分别控制各个设备开关;另通过RS485总线与中央主机联接,实现中央监控,在中央监控主机上就可查看设备的工作情况,以及操控开关相应的设备。二、重要技术指标供电:12V交流输入输入:三路开关量信

15、号输出:十路开关量三、 正面示意图四、背面接线示意图五、操作说明(1)按一下控屏板上的“开关”按键,指示灯亮.相应的继电器闭合.此时再按一下控屏板上的“开关”按键,指示灯熄灭,相应的继电器断开。如:按照明1,照明1工作,再按一次,照明1关闭。(2)正常情况下,按一下控屏板上的“测试”按键时,所有指示灯循环发亮,蜂鸣器发出报警声,按下“测试”键时停止测试。(3)在故障状态时,蜂鸣器发出报警声,按下“止响”停止报警声。六、监测信号极性控制本系统有“消防报警信号”、“系统正常”、“系统故障”三路DI信号,其信号极性可以通过板上的指拔开关设立:(1) 当指拨开关拔向数字“1、2、3”时,DI信号为短路

16、有效,即当DI短路时为正常(或无端障),“系统正常”指示灯亮,“消防报警信号”、“系统故障”指示灯灭;当DI断路时为故障,“系统正常”指示灯灭,“消防报警信号”、“系统故障”指示灯亮;(2)当指拨开关拨向“ON”时为常开有效,与前一项相反。七、通过RS485通讯接口,与电脑相联,实现监测与控制。说明:照明控制通过中继转换出公共、常开、常闭三个点,与门旁的面板开关接成单联双控制,在两地均可控制照明灯的开关。第六部分 气体监测系统(HL-QT-A)一、概述气体监测主板合用于监测各类气体的状态,结合气体监测副板一起使用时,运用485通讯接口传输主板状态.可广泛应用于多间手术室显示气体状态的场合。二、

17、重要技术指标供 电:12VAC (备用电源12VDC)输 入: 七路开关量(压差开关)通讯接口:RS485三、控制板背面接线图四、控制板正面五.使用操作说明一)、七路气体状态显示灯1、先按接线图接好压差开关2、在通电状态下,按下“测试”键显示指示灯循环闪亮,蜂鸣器发出报警声音,再次按下“测试”键时恢复原状态。3、在显示监测允许位有效时,“输入状态”指拔开关拔到“开”状态。3.1、当“超压”(H)端及“欠压”(L)都开路时,正常指示灯(绿灯)点亮。3.2、当“超压”(H)端闭合时,上限报警灯(红灯)点亮。3.3、当“欠压”(L)端闭合时,下限报警灯(黄灯)点亮。3.4、当“超压”(H)端及“欠压

18、”(L)都闭合时,上限报警灯(红灯)点亮。4、在显示监测允许位有效时,“输入状态”指拔开关拔到“关”状态。4.1、当“超压”(H)端及“欠压”(L)都开路时,上限报警灯(红灯)点亮。4.2、当“超压”(H)端闭合时,下限报警灯(黄灯)点亮。4.3、当“欠压”(L)端闭合时,上限报警灯(红灯)点亮。4.4、当“超压”(H)端及“欠压”(L)都闭合时,正常指示灯(绿灯)点亮。二)、蜂鸣器报警1、当某路气体超过上限或下限,而相应的监测允许位有效及报警允许位有效时,蜂鸣器发出报警声音。2、报警时,按“止响”键关闭报警声,再次按下“止响”键恢复报警。三)、“七路气体监测允许位选择”指拨开关1、1-7位为

19、1-7路气体监测允许位。当“指拔开关”拔到“开”时,这一路的气体处在监测状态,而拔到“关”时关闭。2、“输入状态”指拔开关控制高、低电平有效,当“输入状态”拔到“开”时为常开状态,而拔到“关”时为常闭状态。四)、“七路气体蜂鸣器报警允许位选择”指拨开关1、“1-7”位为1-7路气体蜂鸣器报警允许位。当“指拔开关”拔到“开”时,该路气体的报警允许,而拔到“关”时严禁报警。2、将“ALL”拔到“开”时,1-7路所有启动报警,而拔到“关”时所有严禁报警。五)、只需在主板接入气体信号输入端。1、气体监测主板通过485通讯线与副板连接,将各个气体信号传送至各气体副板显示报警。2、两位指拔开关一起拔向“O

20、N”时为气体主板,一起拔向“12”时为气体副板。第七部分空调系统监测(HL-KT-B)一、 概述本空调控制板是环境控制系统中的一部分,与空调控制电柜的ACX36.000(ID需设立为01)采用RS485通讯,实现对空调系统的控制。重要实现:1 温度、湿度设定、温、湿度显示2 空调系统控制3 系统工作状况,故障状况监测、报警二、技术参数:1 供电:12VAC2 通讯:RS485二、 面板示意图四、背面接线图(一拖四主、副板接线参考布线图)五、面板操作说明1温度设定温度显示平时显示现场信号。需设定期,连续按 “温度增大 ”或“温度减少 ”键2秒钟后进入温度设定状态,此时温度窗口显示温度设定值(高亮

21、显示),再通过触发“温度增大 ”或“温度减少 ”按钮进行设定,触发停止5秒钟后自动回复至显示现场信号。 2湿度设定湿度显示平时显示现场信号。需设定期,连续按 “湿度增大 ”或“湿度减少 ”2秒钟后进入湿度设定状态,此时湿度窗口显示湿度设定值(高亮显示),再通过触发“湿度增大 ”或“湿度减少 ”按钮进行设定,触发停止5秒钟后自动回复至显示现场信号。3. 参数设立3.1 在温度设定状态时,按“设立”键(隐藏)进入参数设立状态。此时温度显示窗显示参数标号,湿度显示窗显示参数值。3.2 按温度“上调 、下调 ”键选定需调整的参数。3.3 按湿度“上调 、下调 ”键调整参数值,调整后再按“设立”键确认储

22、存,确认后自动选择下一个参数。3.4 连续5秒后没有操作,自动退出参数设立状态。3.5参数名称范围出厂设立3.5.1 Id号设立3.5.2 主/副设立01/00(主/副)3.5.3 监控空调Id号3.5.4 监控空调Id号3.5.5 监控空调Id号3.5.6 温度设定上限值 0245oC 453.1.7 温度设定下限值 0245 oC 103.5.8 湿度设定上限值 0490%RH 903.5.9 湿度设定下限值 0490%RH 203.5.10 温度校正值 -5.05.0 oC0.03.5.11 湿度校正值 -9.99.9 oC 0.03.6 参数注释3.6.1 本机主/副设立3.6.1.1

23、 本系统为一拖一模式时,本标记设定为=01(即为主监控)3.6.1.2 一拖四模式控制时,一个控制设定为=01(主监控),此外三个控制设为=00(副监控)3.6.2监控空调ID号、n1、n2、n3的设定本系统为一拖一模式时,n1、n2、n3均设为99。一拖四模式控制时,三个副板n1号与主板ID号设立一致,n2、n3设为99,主板n1、n2、n3号分别相应三个副板ID号(注: 同一通讯系统ID号不能反复)。一拖四系统通讯参数设立参考示例如下表:参数手术室IDHSn1n2n3备注10101(主)020304一拖四主20200(副)019999一拖四副30300(副)010899一拖四副40400(

24、副)019999一拖四副3.6.3温、湿度校正值、:当检测到的温湿度与实际有偏差时使用此参数进行校正。如:当检测到的温度为22.6 oC,实际温度为23.0 oC时,则设为“0.4”,可检测到的温度显示为23.0 oC。4. 按键操作4.1 “开/关”操作控制4.1.1 空调开机:按“开/关”键开机,通讯至ACX36启动工作,“开/关”键指示灯闪亮,当收到“系统正常”信号后,“开/关”键指示常亮,空调开机成功。4.1.2空调关机:开机时,按“开/关”键,关闭输出,空调关机。4.2 “正/负压”运营操作控制4.2.1负压运营: “正压运营”时,按“正/负压”键启动负压运营, “正/负压”键指示灯

25、及“负压运营”指示方灯亮。 4.2.2正压运营:“负压运营”时,按“正/负压”键启动正压运营, “正/负压”键指示灯灭,“正压运营”指示方灯亮。六、控制说明1 一拖四控制系统1.1 在各个手术室控制板面均可对空调系统进行控制1.2 控制输出:任一手术室开机则工作输出所有手术室关机关闭输出温湿度设定保存最后定的值2. 辅助通讯指示功能2.1按“设立”键,可查询通讯计数,相应的通讯计数数字在不断循环表达有通讯,如停止不动则无通讯。2.2设为主板的板左显示窗第一、二、三位数码管分别表达与三个副板的通讯计数;右显示窗第一位数码管表达的是ACX36的通讯。2.3设为副板的板左显示窗第一位数码管与右显示窗

26、第二位数码管表达的是与与主板的通讯计数。注意:1.ACX36.000的ID需设立为01。2.ACX36.000只需与相应控制的手术室空调控制板通讯,不能与其他空调系统的通讯并在一起,否则有也许会影响通讯。一手术室开工作 三、空调系统控制箱的使用说明此控制箱由西门子ACX36控制器及其它电气元件组成,箱子面板设有“冷冻”、“缺风”、“高温”、“堵塞”、“超载”五项报警。设有“电源”、“正常”指示灯、“夏冬”、“本控、停、远控”及“急停”等按钮,具体使用请参阅西门子ACX36程序说明:SIEMENS控制器ACX36.000程序说明Techinical Specification本控制器用于3种机组

27、:1.循环风机组(有回风):温湿度传感器安装在回风管道2.新风解决机组(无回风):温湿度传感器安装在出风口3.自取新风+回风混合:温湿度传感器安装在混合风管道控制规定与原理温湿度规定 夏季室内为262,冬季室内为202,湿度50%RH10%。控制原理功 能控 制 需 求制冷除湿夏季温度高于设定值或湿度高于设定值时开大冷水阀;设备在除湿时的温度补偿是靠电加热来实现的,由于夏季只有电加热,没有热水;冬季只加湿、不除湿,由于此设备冷热盘管公用,冬季只有热水,没有冷源。加湿湿度低于设定值时,无级调节电极加湿器,进行加湿制热冬季温度低于设定值时,先开大热水阀,热量不够时,再启动电加热补偿。热水阀所有打开

28、EheaterWaitTime后温度还低于设定值,逐级投入电加热。电加热:1:1:1,规定其可以达成寿命平衡。电加热有和风机的连锁功能,即:先开风机再开电加热,关机相反,电加热关闭30秒后再停风机.风机不开不允许开电加热。夏季温度低于设定值时,等待EheaterWaitTime后逐级开电加热器。风机风阀控制系统开机时,先开风阀,延时30S后再开风机;关机时先延时30S关风机,风机关闭后再延时30S关风阀。说明:冬天不除湿,当HumiSP+DB时,设备工况仍然显示为保湿; 冬天没有冷源,当TempSP+DB时,设备工况仍然显示为保温。 电加热的启动和关闭通过PID计算分级投入的策略。(关闭回差为

29、5%)系统保护风机故障:系统全停缺风保护:系统全停电加热高温报警:停止电加热风机停机延时:5分钟防冻保护:无论冬夏季,只要温度低于18度开电加热补偿温度,有新风的机组有防冻开关,低于4度防冻开关报警停风机。系统急停:系统全停I/O ListSaphir ACX36 SeriesSaphir - IOProcess DrawingFunction / ElementFunction / ElementIO-Data TypeConnection SaphirDO1K1EHeater11#电加热Digital OutputQ14DO2K2EHeater22#电加热Digital OutputQ24

30、DO3K3EHeater33#电加热Digital OutputQ34DO4K4DamperY13位风阀Digital OutputQ44DO5K5DamperY2Digital OutputQ54DO6K6Fan风机Digital OutputQ64AO1U1CoolHeatVlv冷热水阀Analog Output (0 - 10V)Y1AO2U2Humidifier加湿信号Analog Output (0 - 10V)Y2DI1E1Emergency系统急停Digital InputD1(常闭)DI2E2Fan Status风机启停状态Digital InputD2(常开)DI3E3Fil

31、terPD阻塞报警Digital InputD3(常闭)DI4E4HighTempSw高温报警Digital InputD4(常闭)DI5E5FanOverload风机过载Digital InputD5(常闭)UI1B1CoolHeatSw制冷/制热转换Digital OutputX1UI2B2AntiFreeze防冻报警Digital InputX2(常闭)UI3B3Airshort缺风报警Digital InputX3(常开)UI4B4ReturnHumi湿度Analog Input (0 - 10V)X4UI5B5ReturnTemp温度Analog Input (0 - 10V)X5U

32、I6B6Plant Switch机组启停Digital InputX6(常开)注:3位风阀有两个DO量,Y1,Y2 其控制为:Y1(DO1)=AC0V时,风阀顺时针转;Y2(DO2)=AC0V时,风阀逆时针转。若风阀忽然掉电,则保持在当前位置。在此案例中,假设开风阀应顺时针转,关风阀则应逆时针转。软件标准功能设备状态显示 显示设备的状态信息涉及:状态: 停止/运营。系统时钟设定校准系统时钟。语言选择 提供中英双语版本HMI,默认为中文。密级权限保护(密码功能)为系统安全考虑,设立了不同级别的密码权限。每一级可以进入其有权限的菜单,但更高级别的用户可以进入比其级别低些的用户的所有菜单并更改低权限

33、用户密码。默认密码:以下是系统内预设的密码,如有必要相关用户可以自行修改。权限密级默认密码最终用户User11111服务人员Service66666工厂人员Factory88888注意:当某级用户在HMI上修改完相应设立后必须再重新进入“密码功能”菜单来关闭账户退出。模拟输入的参数校正为避免因传感器输入偏移导致的控制误差,每个模拟输入传感器都要有输入的参数校正。各个设备(风机)运营时间记录及其清除.此项是方便机组维护人员了解设备情形。启停来源选择手操器HMI(0)和LocalDI(1)本地开关。默认为手操器(HMI),用户可以用HMI手操器开关机,方法是长按On/Off键超过3s可以开机(其上

34、指示灯变为绿色闪烁),再长按此键超过3s可以关机(其上指示灯熄灭)。现场有2个机组启停本地开关(一个在手术室,一个在控制箱上),实际连接时将2个开关按钮(无源)并联在一起使用,无论哪个按钮按下后程序都应响应开机或关机信号。报警管理显示和记录当前报警,历史报警,并且可以手动复位当前报警和清除历史报警信息。.启前测试此举是为了检测机组上的各个设备和器件是否完好可以正常工作,及电气连接是否对的无误。开机后会将所有启前测试项复位,并进入自动Auto运营模式,为安全起见开机后将无法再进行测试动作。恢复出厂默认参数设立为安全起见,可以将所有设定点和参数初始化到出厂默认状态。Os、App和HMI程序的具体版

35、本信息此项是方便服务和维护人员了解应用软件的相关信息。HMI 说明HMI 硬件此应用使用ACX84.910, 4 行7字中文或 8 行 20 字英文显示的液晶显示器LCD,蓝色背光。 HomePage 首页键BackSpace返回键ON/OFF 开机键Alarm 报警键 Up 向上键Down 向下键Enter 回车确认键Increase更改数据键(向上增长)Decrease更改数据键(向下减少)HMI 设计设立参数(设定点)这些设定点将在机组运营过程中发挥作用,并且可以在机组正常运营时修改。只有相应级别的操作人员才可以修改这些参数。普通设定点Sp# 具 体 说 明缩写调整范围增量权限默认值 0

36、01夏日温度设定点SPSummerTemp0.50C0.1CUser26C 002冬日温度设定点SPWinterTemp0.50C0.1CUser22C 003湿度设定点SPHumi010rh%1rh%User50rh%004温度设定偏差区间BDOfTempSP0.10C0.1CUser2C 005室内设定偏差区间BDOf HumiSP010rh%1rh%User10rh%006电加热等待时间EHtrWaitTime01000s1sUser60s维护设定点Sp# 具 体 说 明缩写调整范围增量权限默认值 001风机关机延时FanOffDelay01000s1sService300s002风机开

37、机延时FanstartDelay01000s1sService30s003风阀关机延时DamperOffDelay01000s1sService30s004电热器总级数NoOfEHeater131Service3传感器偏移设定点(校正参数)Sp# 具 体 说 明缩写调整范围增量权限默认值 001温度偏移校正OFReturnTemp0.20C0.1CService0C002湿度偏移校正OFReturnHumi0100rh%1rh%Service0rh%PID 设定点(参数)Sp# 具 体 说 明缩写调整范围增量权限默认值 001制冷 PCoolP0500.1Service2002制冷ICoolI

38、04000s1sService300s003制冷 DCoolD0200s1sService0s004制热 PHeatP0500.1Service4005制热IHeatI04000s1sService300s006制热DHeatD0200s1sService0s007加湿 PHumiP01000.1Service4008加湿IHumiI04000s1sService300s009加湿DHumiD0200s1sService0s010除湿 PDeHuP01000.1Service2011除湿IDeHuI04000s1sService300s012除湿DDeHuD0200s1sService0s功能

39、参数Sp#具 体 说 明缩写调整范围增量权限默认值001恢复出厂默认值(初始化)RstoDefaultOFF/RST-UserOFF002报警复位AlmRstOFF/RST-UserOFF003报警历史清除AlmHisClearOFF/RST-UserOFF004启停来源StrtModHMI/LocDI-UserHMI 报警列表说明Alarm #报 警 说 明报警来源复位相应动作001过滤器阻塞报警DI3: 过滤器压差开关Auto仅提醒002高温报警DI4: 高温开关 手动关闭电加热003风机过载报警DI5: 风机过载 手动机组停机004防冻报警UI2:防冻开关Auto将热水阀开到最大至直防冻

40、报警消除005缺风报警UI3:压差开关手动机组停机006温度传感器报警温度传感器超限Auto机组停机007湿度传感器报警湿度传感器超限Auto机组停机说明:默认所有保护性开关均为NC常闭型,即平时正常时从控制器读入的状态是闭合ON的,当有异常时,这些开关被断开,在控制中读入的状态为OFF,经1S滤波后产生报警信号。四、手术室空调流程图:五、正负压手术室流程图:正负压手术室控制原理:手术室正压运营时,电动风量调节阀1关闭,电动风量调节阀2启动,排风机PF运营,排风机PF不运营。手术室负压运营时,电动风量调节阀2关闭,电动风量调节阀1启动,两台排风机同时运营。电动风量调节阀3在正压运营时,开度小,

41、负压运营时开度大。六、各季节空调解决流程:夏季:室外空气防虫网进入新风机组初效过滤器中效过滤器亚高效过滤器冷水盘管抽湿再热进入循环机组和回风混合中效过滤器冷水盘管电加热高效FFU送风到房间冬季:室外空气防虫网电预热进入新风机组初效过滤器中效过滤器亚高效过滤器热水盘管进入循环机组和回风混合中效过滤器热水盘管电极加湿高效FFU送风到房间春秋过度季节(中午需制冷、夜晚需加热):室外空气防虫网电预热(夜间使用)进入新风机组初效过滤器中效过滤器亚高效过滤器冷水盘管(白天使用)抽湿再热(需抽湿时)进入循环机组和回风混合中高效过滤器冷水盘管(白天使用)电加热电极加湿(需加湿时)高效FFU送风到房间。 七、 医用自动门的平常使用维护说明医用自动门使用手册根据医院手术室的特殊需要,北元医用气密自动门根据不同的需求配置有多种开门方式:脚感应器、近距离非触摸开关、密码键盘感应开关、红外线感应开关、手押开关、翘板开关、遥控开关等,均配有防夹安全光线。具体使用方法如下:1、脚感应开关:也称脚踏式开关,为四方形状的不锈钢盒,一般装在气密自动门的一边墙面上离地面约100mm处,医护人员开门时,只需将脚尖伸入脚感应
