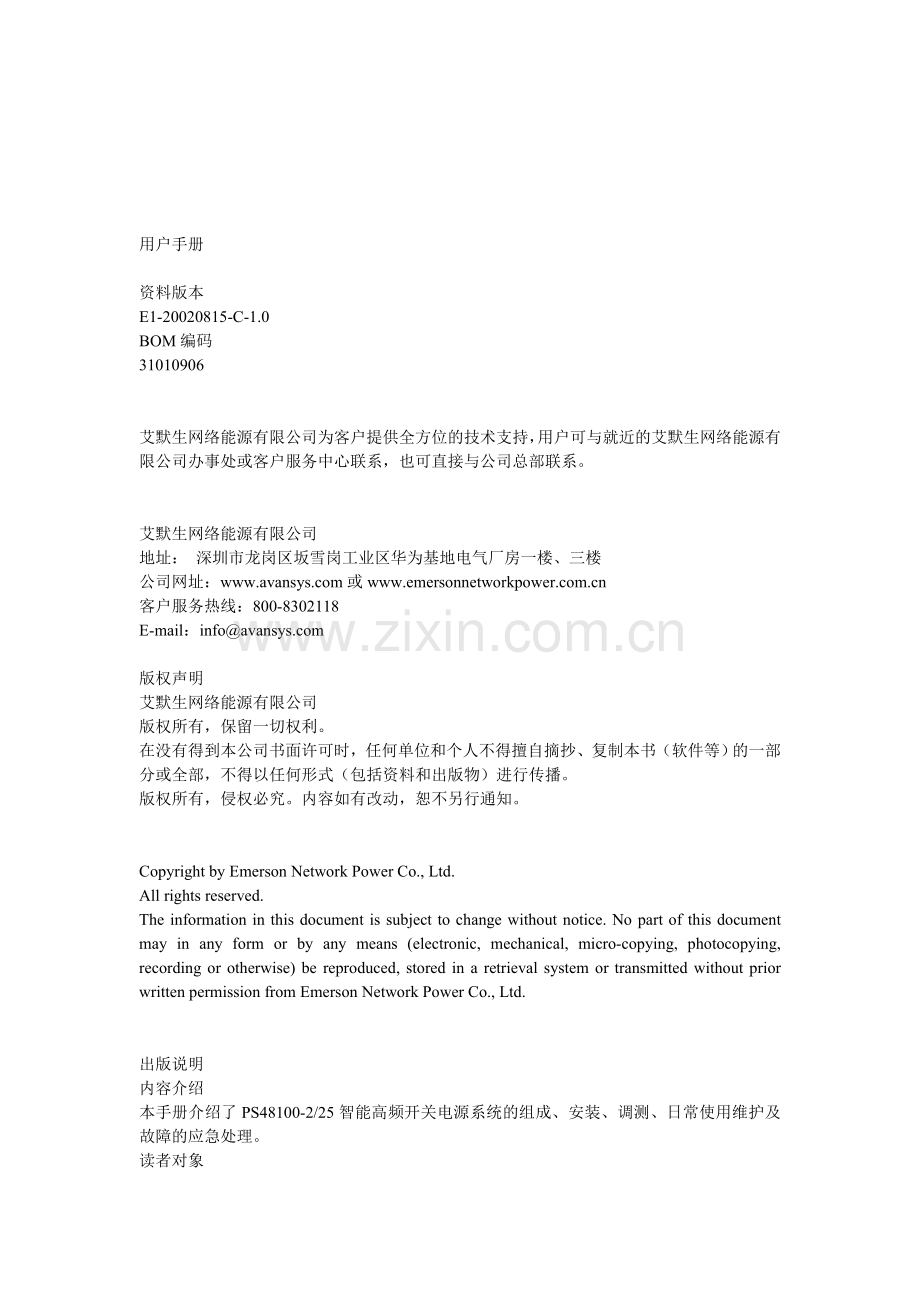

用户手册

资料版本
E1-20020815-C-1.0
BOM编码
31010906

艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司
地址： 深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼
公司网址：或
客户服务热线：800-8302118
E-mail：info@

版权声明
艾默生网络能源有限公司
版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。内容如有改动，恕不另行通知。

Copyright by Emerson Network Power Co., Ltd.
All rights reserved.
The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co., Ltd.

出版说明
内容介绍
本手册介绍了PS48100-2/25智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。
读者对象

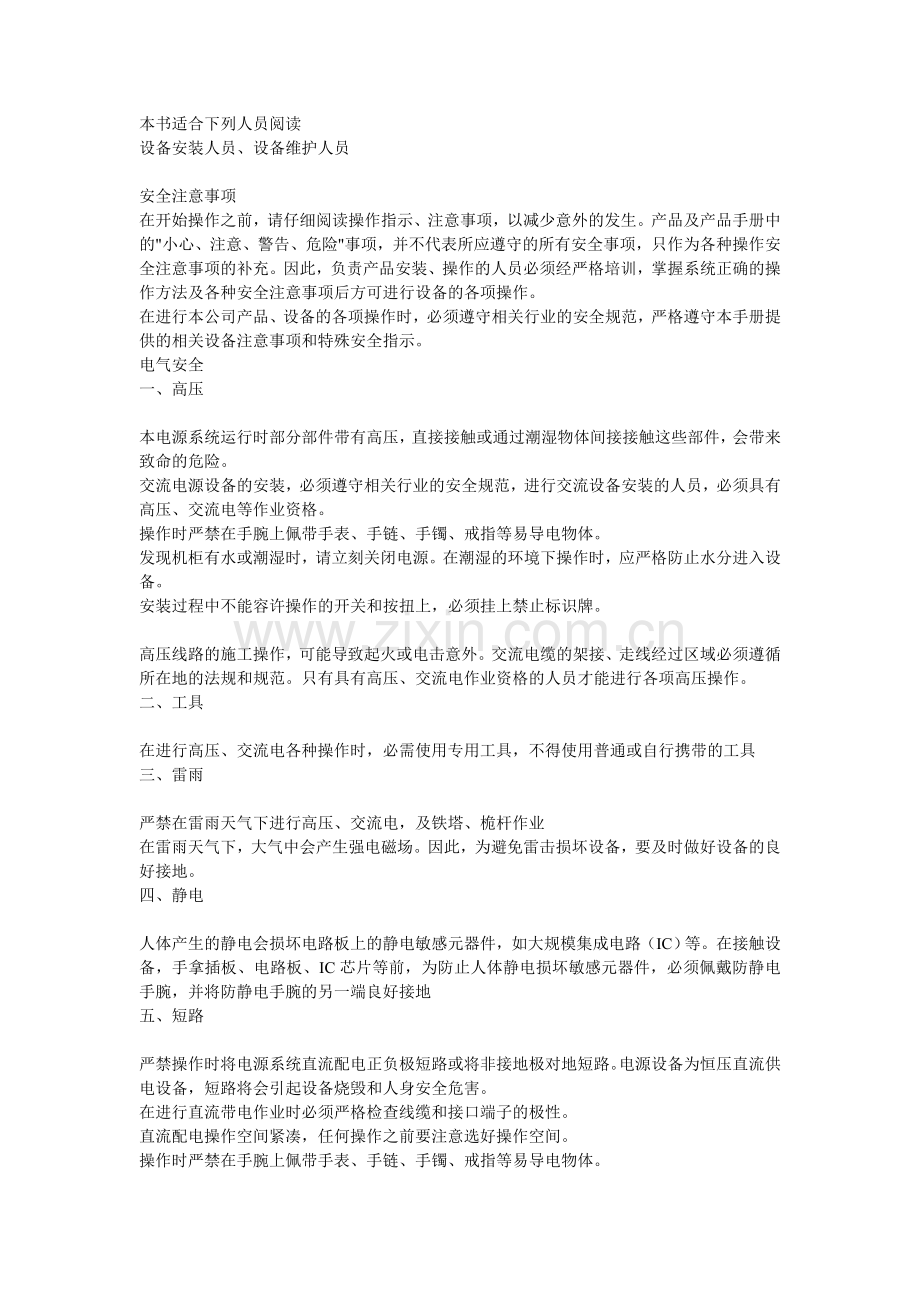

本书适合下列人员阅读
设备安装人员、设备维护人员

安全注意事项
在开始操作之前，请仔细阅读操作指示、注意事项，以减少意外的发生。产品及产品手册中的"小心、注意、警告、危险"事项，并不代表所应遵守的所有安全事项，只作为各种操作安全注意事项的补充。因此，负责产品安装、操作的人员必须经严格培训，掌握系统正确的操作方法及各种安全注意事项后方可进行设备的各项操作。
在进行本公司产品、设备的各项操作时，必须遵守相关行业的安全规范，严格遵守本手册提供的相关设备注意事项和特殊安全指示。
电气安全
一、高压

本电源系统运行时部分部件带有高压，直接接触或通过潮湿物体间接接触这些部件，会带来致命的危险。
交流电源设备的安装，必须遵守相关行业的安全规范，进行交流设备安装的人员，必须具有高压、交流电等作业资格。
操作时严禁在手腕上佩带手表、手链、手镯、戒指等易导电物体。
发现机柜有水或潮湿时，请立刻关闭电源。在潮湿的环境下操作时，应严格防止水分进入设备。
安装过程中不能容许操作的开关和按扭上，必须挂上禁止标识牌。

高压线路的施工操作，可能导致起火或电击意外。交流电缆的架接、走线经过区域必须遵循所在地的法规和规范。只有具有高压、交流电作业资格的人员才能进行各项高压操作。
二、工具

在进行高压、交流电各种操作时，必需使用专用工具，不得使用普通或自行携带的工具
三、雷雨

严禁在雷雨天气下进行高压、交流电，及铁塔、桅杆作业
在雷雨天气下，大气中会产生强电磁场。因此，为避免雷击损坏设备，要及时做好设备的良好接地。
四、静电

人体产生的静电会损坏电路板上的静电敏感元器件，如大规模集成电路（IC）等。在接触设备，手拿插板、电路板、IC芯片等前，为防止人体静电损坏敏感元器件，必须佩戴防静电手腕，并将防静电手腕的另一端良好接地
五、短路

严禁操作时将电源系统直流配电正负极短路或将非接地极对地短路。电源设备为恒压直流供电设备，短路将会引起设备烧毁和人身安全危害。
在进行直流带电作业时必须严格检查线缆和接口端子的极性。
直流配电操作空间紧凑，任何操作之前要注意选好操作空间。
操作时严禁在手腕上佩带手表、手链、手镯、戒指等易导电物体。
操作必须使用绝缘工具。
带电操作时，必须注意手、腕、臂保持紧张状态，使得发生工具卡接脱落时，人体和工具的自由行程最小。
电池

进行电池作业之前，必须仔细阅读电池搬运的安全注意事项，以及电池的准确连接方法。
电池的不规范操作会造成危险。操作中必须严格注意、小心防范电池短路或电解液溢出、流失。电解液的溢出会对设备构成潜在性的威胁，会腐蚀金属物体及电路板，造成设备损坏及电路板短路。
电池安装、操作前，为确保安全，应注意如下事项：
* 摘下手腕上的手表、手链、手镯、戒指等含有金属的物体。
* 使用专用绝缘工具。
* 使用眼睛保护装置，并做好预防措施。
* 使用橡胶手套，佩戴好预防电解液溢出的围裙。
* 电池在搬运过程中应始终保持电极正面向上，严禁倒置、倾斜。
其他
一、安规要求

在更换监控模块和配电单元的信号转接板W2442X1的工作电源输入保险丝时，必须采用同型号的保险丝F5AL250V，以符合安规要求
二、物体尖角

用手搬运设备时，要佩带保护手套，防止利物割伤
三、电源电缆

在连接电缆之前，确认电缆及电缆标签与实际安装是否相符
四、信号线的绑扎

信号线应与强电流或高压线分开绑扎，绑扎的间距至少为150mm。

目 录
第一章 系统概述 1
1.1 系统简介 1
1.1.1 PS48100-2/25系统结构图 1
1.1.2 PS48100-2/25系统配置表 3
1.1.3 系统的主要特点 3
1.2 各组成部分简介 5
1.2.1 整流模块 5
1.2.2 监控模块 7
1.2.3 DC/DC模块 10
1.2.4 交直流配电 14
1.2.5 艾默生电池 20
第二章 安装准备 25
2.1 电源设备安装基本要求 25
2.1.1 机房的环境要求 25
2.1.2 机房的布置要求 26
2.1.3 供电要求 29
2.1.4 安全防护要求 29
2.2 安装的准备工作 32
2.2.1 现场检查 32
2.2.2 工具与材料准备 32
2.3 开箱验货 34
第三章 设备安装 35
3.1 机柜安装 35
3.1.1 直接在地板上安装 35
3.1.2 在支架上安装 37
3.2 整机组装 39
3.2.1 整流模块安装 39
3.2.2 监控模块安装 40
3.2.3 DC/DC变换器的安装 40
3.2.4 电池安装 40
3.3 电力线的连接 40
3.3.1 电力线的连接方式要求 40
3.3.2 交流电力线的连接 42
3.3.3 直流电力线的连接 43
3.3.4 地线安装 47
3.4 MODEM的安装 47
3.4.1 MODEM的安装与接线 47
3.4.2 MODEM配置及其它 49
3.5 温度传感器电缆的安装 49
第四章 系统调测 50
4.1 系统复位 51
4.2 交流上电 51
4.3 整流模块上电 52
4.4 监控模块上电 52
4.5 配电开关调测 53
4.6 电池的接入 53
4.7 负载设备的接入 54
第五章 监控模块使用说明 55
5.1 监控模块的菜单结构 55
5.2 操作说明 56
5.3 系统运行信息屏 56
5.4 模块信息屏 57
5.5 系统当前告警和历史告警信息屏 58
5.6 系统输出控制屏 59
5.7 系统参数设置 61
5.7.1 设置电池管理参数 61
5.7.2 其它参数设置 62
5.8 系统初始化设置 62
5.8.1 系统类型选择 63
5.8.2 监控模块语言设置 64
5.8.3 密码重置 64
5.8.4 系统重置 64
5.9 干节点输出 64
第六章 设备的日常维护和检查 66
6.1 风扇和防尘网的检修 66
6.2 整流模块和系统熔芯的更换 67
6.3 增加负载 67
6.4 模块扩容 67
6.5 电源系统的巡检指导 68
6.6 应急处理 72
6.6.1 交流配电应急处理 72
6.6.2 直流配电应急处理 72
6.6.3 监控系统故障应急处理 73
6.6.4 整流模块故障应急处理 73
6.6.5 停电 74
6.6.6 灾变事故 74
附录A 系统的技术参数 75
附录B PS48100-2A/25控制系统原理图 79
附录C PS48100-2B/25控制系统原理图 80
附录D PS48100-2C/25控制系统原理图 81
附录E PS48100-2A/25系统接线图 82
附录F PS48100-2B/25系统接线图 83
附录G PS48100-2C/25系统接线图 84
附录H 告警信息列表 85

第一章 系统概述
1.1 系统简介
PS48100-2/25智能高频开关电源系统是艾默生网络能源有限公司集多年开发和网上运行经验设计的新一代高可靠、高性能的通信电源系统，这个系统有三种配线机柜构成：一个为二路交流输入手动机械控制机柜；一个为二路交流输入自动切换控制机柜；一个为二路交流输入手动机械控制电池机柜。它们的型号分别为：PS48100-2A/25，PS48100-2B/25，和PS48100-2C/25。
PS48100-2A/25的系统配置：交直流配电单元（手动）、整流模块HD4825-3、监控模块PSM-A10、电池柜。
PS48100-2B/25的系统配置：交直流配电单元（自动）、整流模块HD4825-3、监控模块PSM-A10、DC/DC 模块DPC48-3、电池柜和用户交流输出插座。
PS48100-2C/25的系统配置：交直流配电单元（手动）、整流模块HD4825-3、监控模块PSM-A10、艾默生专用电池。
PS48100-2/25表示所描述的内容适用于PS48100-2A/25、PS48100-2B/25和PS48100-2C/25三套系统。
根据用户的需要可以选配不同的电源系统， PS48100-2/25的结构图见图1-1所示（三个系统的外观结构图一致）。
1.1.1 PS48100-2/25系统结构图
PS48100-2/25系统的结构图如图1-1所示。

1.运行指示灯 2.故障指示灯 3.交直流配电单元 4.监控模块
5.整流模块(2~4个) 6.DC/DC模块或假面板 7.第一层电池柜 8.第二层电池柜
9.第三层电池柜 10.通风盖板
图1-1 PS48100-2/25系统结构示意图
PS48100-2/25系统机械参数
系统类别
体积（高×宽×深）
(mm×mm×mm)
重量（kg）
PS48100-2/25 电源系统
2000mm×600mm×600mm
135kg
机柜重量为无配置时的重量（不包括整流模块、监控模块和DC/DC模块，和"艾默生电池"）。
1.1.2 PS48100-2/25系统配置表
PS48100-2/25系统配置见下表。
PS48100-2/25系统配置表

标准配置
最大配置
最小配置
可选配置
备注
监控模块PSM-A10
1
1
1
必配

整流模块HD4825-3
4
4
2
数量可选

DC/DC模块
DPC48-3
0
1
0
0或1
仅适用PS48100-2B/25
直流配电输出路数
7
10（正面）
/
非标可选

交流输入路数
2
2
2
/

配线柜
手动切换

适用PS48100-2A/25
PS48100-2C/25

自动切换

适用PS48100-2B/25
电池组件
2
2
2
必配
适用PS48100-2C/25,其它两套系统不包括此组件
备注：电池组件包括电池、电缆、和酸雾盒等附件，电池为"艾默生电池"。
1.1.3 系统的主要特点
PS48100-2/25智能高频开关电源系统适用于基站、小交换局、卫星通信、数据通信、铁路以及电力系统等电网波动范围很宽的场合。
PS48100-2/25智能高频开关电源系统采用自由出线，前面操作，易于安装和维护，具备完善的电池管理功能，能实现自动调压、无级限流、温度补偿和电池放电测试等功能。
其主要特点有：
* 整流模块采用有源功率因数补偿技术，功率因数值达0.99。
* 交流输入电压正常工作范围宽至90~290V，当电压低至170V ～180V某点时，整流模块转为限功率输出，回差小于10V。
* 整流模块采用全面软开关技术，效率高达90%以上。
* 完善的电池管理。有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
* 历史告警记录可达100条；电池测试数据记录可达10组。
* 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。
* 网络化设计，提供多种通信接口（如：RS232、Modem、干接点），组网灵活，可实现远程监控，无人值守。
* 完善的交、直流侧防雷设计。
* 完备的故障保护、故障告警功能。
* 超低辐射。采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）中对传导和辐射干扰的要求。
* 安全可靠。系统设计全面符合安全标准EN60950和GB4943。
1.2 各组成部分简介
1.2.1 整流模块HD4825-3
本系统选用HD4825-3型高频开关模块，每个模块输出电流25A，满配置为4个，其机械参数如下表所示，外形如图1-2和图1-3所示。
整流模块的机械参数
体积（高?宽?深）
重量
132mm?86mm?330mm
3kg

图1-2 整流模块外观示意图

图1-3 模块结构示意图
其中输入输出端子管脚功能为：
PIN2-直流输出- PIN4-直流输出+ PIN10-地址0
PIN9-地址1 PIN13-地址2 PIN12-地址3
PIN16-地址4 PIN15-RS485- PIN19-GND
PIN18-RS485+ PIN22-均流+ PIN21-均流-
PIN26-交流输入 PIN28-交流输入 PIN29-PE
模块面板上指示灯的功能见下表：
指示标识
正常状态
异常状态
异常原因
电源指示灯
亮
灭
无交流输入或输入保险管损坏
保护指示灯
灭
亮
交流输入电压或环境温度超过正常范围
故障指示灯
灭
亮
模块内部有不可恢复的故障
1.2.2 监控模块PSM-A10
监控模块PSM-A10前面板上有背光液晶显示屏、键盘；在机柜内部左上侧M2442X1板上有RS232通信接口、告警输出干接点和MODEM电源接口等（祥见图1-13或1-15）。PSM-A10外形如图1-4所示。
监控模块的机械参数
体积（高?宽?深）
重量
132mm×86mm×344mm
1.7kg

图1-4 监控模块外观示意图
监控模块面板上的指示灯及操作键按钮说明见下表：
指示标识
正常状态
异常状态
异常原因
监控运行灯（绿色）
亮
灭
无工作电源
故障指示灯（红色）
灭
亮
电源系统有告警出现
圆形功能键
监控单元功能操作键（祥见图1-5）
操作键示意图：

图1-5 监控模块操作键盘示意图
操作键按钮定义如下表：
按键
功能
ESC 键
返回上级菜单
ENT/MENU
"下一级菜单"或者"确认"操作
"?" 和"?"键
平级菜单转换或者信息选择查询
"?"键：平级菜单由1~n增序变化或者信息查询选择向上一条
"?"键：平级菜单由n~1减序序变化或者信息查询选择向下一条
（只在回叫号码设置中表示数字更改，"?"表示数字或字母变大，"?"表示数字或字母减小）
"?" 和"?"键
用于数字和设置内容的更改
"?"键：表示数字变大或者设置内容更改（例：4→5，自动→手动）
"?"键：表示数字减小或者设置内容的更改（例：5→4，是→否）
（只在回叫号码设置中表示14位呼叫号码的左右移位选择）
监控模块采用电总协议，注意波特率的设置与要求一致。
监控模块同时支持铁道部通信协议，注意波特率的设置与要求的波特率一致。
监控模块可以同时支持后台RS232、MODEM通信方式，接口为9芯公头 (在W2441X2转接板上可参考图1-13)。监控模块前视图和后视图如下：

图1-6 监控模块正视图
1.告警指示灯 2.监控运行指示灯 3.液晶显示屏 4.操作控制键盘 5.定位销

图1-7 监控模块后视图
1.2.3 DC/DC模块
1、DPC48-3模块的外观
DPC48-3是安装在PS48100-2B/25系统上的DC/DC模块。DPC48-3模块的外观如图1-8所示：

图1-8 DPC48-3DC/DC模块外形图
DC/DC模块的机械参数
体积（高?宽?深）
重量
132mm×480mm×340 mm
<8.5kg
DC/DC模块有24V、12V、6V共3路输出，每路功率为：24V/4.2A，12V/8.4A，6V/5A。每个支路可以根据用户需要配备一个单板或者主备两个单板。建议用户选择并联单板，以提高系统供电的可靠性。
2、DPC48-3的基本工作原理
DPC48-3的工作原理如图1-9所示。

图1-9 DPC48-3工作原理框图
模块有三种输出：24V/4.2A、12V/8.4A、6V/5A三种直流输出，每路输出有主备两个单板工作。为达到可靠性，每路输出均为两个独立的DC/DC模块并联。同时为满足其他用户的需求，将每路模块做成可插拔式，可以灵活配置。
模块可以安装在19英寸标准机柜中，高度为3U高。
直流输入和直流输出电缆在机箱背面的DT-7安装座上。
3、性能指标
1）输入特性
输入额定电压：48VDC
输入电压范围：41VDC～58VDC
2）输出特性
输出电压可调范围：24V:22V~28.5V; 12V:11V~14.2V; 6V:5.5V~7.1V
输出电流额定值：24V:4.2A; 12V:8.4A; 6V:5A
3）效率
24V：80%；12V：74%；6V：68%
4、DPC48-3的应用
1）工作环境要求
工作温度：-5℃～40℃
贮存温度：-40℃～70℃
相对湿度：≤90%
大气压力：70～106kPa
海拔高度：≤3000m
2）连接及操作说明
模块的机械连接接口、电气连接接口、手动操作件和信息指示件分布在整流模块的前面板和端部接插件上，主要用于完成整流模块的安装及手动操作，如图1-10所示。

图1-10 DPC48-3模块前面板图
1．24V I工作指示灯 2．24V II工作指示灯 3．12V I工作指示灯 4．12V II工作指示灯
5．6V I工作指示灯 6．6V II工作指示灯 7．拉手 8．安装孔位

图1-11 DPC48-3模块后面板图
图1-11各管脚的功能如下：
（1）6V支路输出接口II
（2）6V支路输出接口I
（3）12V支路输出接口II
（4）12V支路输出接口I
（5）6V支路输出接口II
（6）6V支路输出接口I
（7）48V输入接口
（8）配置设置拨码开关
（9）工作检测接口
从图1-10和图1-11可以看出，DPC48-3 DC/DC模块与外部的电气连接简单。其中每路输出的两个输出端子是并联的。
5、使用与维护
本产品的使用简单，这里不再详细说明其操作过程。
* 使用、维护中的注意事项：
1、正常工作期间，模块前面板上绿色指示灯亮，如果发现指示灯灭，则表明模块发生工作故障，此时要将模块从系统中退出系统，准备维修。如模块损坏，请与厂家联系，不经允许，禁止非本厂专业人员拆卸模块。
2、不允许带电插拔模块内部的单板。
3、由于模块差异，正常工作时，前面板上的工作指示灯亮度可能有微小差异，这属正常现象。
1.2.4 交直流配电
适用于PS48100-2A/25和PS48100-2C/25的交直流配电系统的正面结构如图1-12：

1-交流采样板(A44C5S1) 2-运行指示灯 3-故障指示灯 4-蜂鸣器 5-蜂鸣器开关
6-电池"自动/手动"开关 7-电池手动"接通/断开"开关 8-模块(1-4)交流输入空开
9-II/C级防雷器 10-防雷空开 11-输入空开1 12-输入空开2
13-接地汇流排 14-负载支路(1-7) 15-负载输出端(-) 16-电池2负极接入熔断器
17-电池1负极接入熔断器 18-转接板W2442X1(见细部图1-13)
图1-12 PS48100-2A/25和PS48100-2C/25交直流配电结构正视图
* 说明：
系统有10路负载支路位置，其中3路提供给用户备用。
PS48100-2A/25和PS48100-2C/25的交直流配电柜左侧柜壁转接板细部图如图1-13。

1-直流停电干节点 2-直流过欠压干节点 3-模块故障干节点 4-电池保护干节点
5-温度传感器插座 6-RS232/MODEM接口 7-MODEM 12V电源
图1-13 PS48100-2A/25，PS48100-2C/25交直流配电转接板细部图
适用于PS48100-2B/25的交直流配电系统的正面结构如图1-14：

1-交流采样板（A14C3S1），交流控制板（A14C3C1和A14C3C2） 2-运行指示灯
3-故障指示灯 4-蜂鸣器 5-蜂鸣器开关 6-电池"自动/手动"开关
7-电池手动"接通/断开"开关 8-用户输出空气开关* 9-模块(1-4)交流输入空开
10-II/C级防雷器 11-防雷空开 12-交流联锁接触器
13-交流输入空开1 14-交流输入空开2 15-接地汇流排
16-负载支路1-7* 17-负载输出端(-) 18-电池2负极接入熔断器
19-电池1负极接入熔断器 20-转接板W2442X1(见细部图1-15)
21-用户输出三芯插座(见细部图1-15)
图1-14 PS48100-2B/25交直流配电结构正视图
* 说明：
用户输出空气开关用于控制用户输出三芯插座（见图1-15）。
系统有10路负载支路位置，其中3路提供给用户备用。
PS48100-2B/25的交直流配电柜左侧柜壁转接板以及用户输出三芯插座细部图如图1-15。

1-直流停电干节点 2-直流过欠压干节点 3-模块故障干节点 4-电池保护干节点
5-温度传感器插座 6-RS232/MODEM接口 7-MODEM 12V电源 8-用户输出三芯插座
图1-15 PS48100-2B/25交直流配电转接板以及用户输出三芯插座细部图
适用于PS48100-2/25电源系统的直流配电系统的背面结构如图1-16：

1-负载分流器 2-电池保护接触器 3-电池分流器2
4-电池分流器1 5-直流输出正铜排 6-整流模块插框及背板W2442X2
7-DPC48-3 DC/DC 模块
图1-16 PS48100-2/25直流配电结构后视图
交流输入输出接口说明
输入空开
有2只输入空开，用于两路交流电源的输入：单相交流的相线和中线去皮后以裸压方式接入空开上方的2个接线端子
接地汇流排
用M8的OT端子将接地汇流排接入到机房的接地排上
用户交流输出空开
1、对于PS48100-2A/25和PS48100-2C/25系统：没有用户交流输出空开
2、对于PS48100-2B/25电源系统：2个10A单相三芯插座
面板指示灯说明
指示灯
正常状态
异常状态
异常原因
运行指示灯
亮
灭
无交流输入
故障指示灯
灭
亮
系统有故障

开关操作说明
开关
向上
向下
备注
蜂鸣器"开/关"
开
关
置于"开"，系统故障时蜂鸣器响；
置于"关"，任何时候蜂鸣器不响。
电池保护"自动/手动"
自动
手动
置于"自动"时，由监控模块控制电池保护接触器
电池保护手动"接通/断开"
接通
断开
电池保护"自动/手动"开关置于"手动"时有效

直流输入/输出接口功能说明
输入/输出接口
相应功能
电池1负极接入熔断器
接入蓄电组1的负极
电池2负极接入熔断器
接入蓄电组2的负极
直流输出正铜排
接入蓄电组1和蓄电池2的正极；作为48V电源的正极提供给负载设备用
负载输出端（-）
作为48V电源的负极提供给负载设备用，当电池放电至"电池下电电压"时，其输出才切断
1.2.5 艾默生电池
1、电池型号与外形尺寸
电池型号
电池规格
外形尺寸mm
（长×宽×高）
结构构造
重量
（Kg）
T12V100SEF/A（6-GFM-100PS）
12V100Ah
520×107×263
2×3
42
T12V100SEF/A电池外观造型图如图1-17。

图1-17 T12V100SEF/A电池外观造型图
2、配置说明
PS48100-2/25电源机柜可内置两组48V100Ah电池，艾默生电信级T12V100SEF/A电池采用前端接线方式安装，利于正面操作与维护，同时配套集气排气防酸雾装置（参考图如下1-18），提高了系统安全防护。

图1-18 T12V100SEF/A电池配置图

3、充放电参数
浮充：恒压13.38V/只，初始充电电流≤0.15C10（25℃）；
均充：恒压14.10V/只，初始充电电流≤0.15C10（25℃）；
充电电压温度补偿：－24mV/只·℃（以25℃为基点）；
放电终止保护电压：10.8V/只（10小时率放电）。
4、特点
1）长寿命
采用特殊配方铅钙锡铝四元合金的蓄电池板栅，具有较强耐腐蚀、抗蠕变性能，同时提高了负极析氢过电位，在充电后期有效抑制氢气的析出，保持电解液水分不被分解。设计浮充使用寿命15年（25℃）。
2）安全性高
安全阀自动调节蓄电池内压，滤酸片具有阻液和防爆功能；端极柱采用多层特殊密封技术，确保蓄电池不漏液。
3）品质可靠
安全阀、滤酸片、密封圈、密封套、隔板、密封胶等关键零部件与材料全部采用优质进口件，充分保证产品使用的可靠性。
4）内置应用安全防护设计
采用防酸雾集气排气专利结构，将蓄电池充电过程可能产生的酸雾加以处理，避免气体在机柜内积累。
5）一体化集成设计
充分考虑交换接入、移动基站等通信系统的配套需求，优化通信应用蓄电池设计方案，同时增加化学制品应用环境的安全防护措施，确保系统稳定运行。
5、"艾默生电池"的使用注意事项
为充分发挥"艾默生电池"的性能及安全使用，请遵守以下注意事项。使用之前，请仔细阅读。
* 蓄电池充放电
（1）请不要随意更改设备的充放电参数设置。
（2）放电以后请立即充电。否则将影响电池的使用寿命。
* 蓄电池储存
（1）储存时请注意周围温度不要超过－15 ℃～＋45 ℃范围。
（2）电池必须在完全充电状态下进行储存。在运输途中或保存期内因自放电会损失一部分容量，使用前请补充电。
（3）长期储存时，为弥补期间的自放电，请进行补充充电。补充电的方法如下表：
储存温度及补充电的间隔
储存温度
补充电的间隔
补充电方法（任选一种）
25℃以下
6个月一次
①恒压13.50V/只限流0.15C10A充电2～3天
②恒压14.40V/只限流0.15C10A充电10～16小时
③以0.1C10A的定电流充电4～10小时
25～45℃
4个月一次

在超过45℃条件下保管时，对电池寿命有很坏影响，请避免。
（4）请在干燥低温，通风良好的地方对电池进行储存。
（5）由于电池在储存过程中也会发生性能劣化，请尽可能缩短电池的储存期限。

第二章 安装准备
2.1 电源设备安装基本要求
2.1.1 机房的环境要求
选择电源安装场地时需考虑下表中所列的环境条件。
机房的环境条件
环境条件
建议范围
环境温度
-5~40℃
湿度
≤90%RH，不结露
灰尘度
≤1mg/m3
日光
无直接照射
腐蚀性物质
无污染物，如盐、酸、烟等。
震动
≤1.5m/s2
昆虫、有害生物、害虫兽、白蚁
无
霉菌
无
潮湿
防雨
防火
机柜顶部、底部无易燃物
本设备中如积累灰尘或沙粒可能会造成设备过早损坏。建议在灰尘过大的环境中采取以下措施：
1．系统应安装在一密封空调房间内。空调过滤器应有良好的保养，不得有任何堵塞。为减少机房的尘埃，建议机房内实施无人值守。
2．经常清洁空气过滤器。
2.1.2 机房的布置要求
一、排气及通风
电源系统工作时，主要发热部分是整流模块。其排气及通风路径如图2-1所示。为了保证电源系统前后通风，要求电源系统具有较宽的自由空间，机柜前面600mm以内的自由空间无阻碍或挡风设备，能保证空气流畅。

图2-1 整流模块通风排气示意图
二、电缆布置要求
当系统的输入/输出电力线从机柜顶部引入时，机房应安装走线架，建议走线架高出机柜300mm以上，电力线在机房的走线应通过走线架进行。
当机房有地沟时，电力线在机房的走线可通过地沟进行，系统的输入/输出电力线从机柜底部引入。
* 注意
为防止电耦合，交流电缆应与直流电缆分开布放。
三、防静电要求
在防静电方面，要求机房内设备、墙体和人对地静电电压的绝对值小于200V。电力电池机房最好敷设防静电活动地板或防静电磁砖，静电防护接地电阻应不大于10Ω。设备的开箱、装运与操作等必须注意静电防护。
四、照明要求
机房照明方式可分为一般照明和局部照明。一般照明即是在整个房间的照明，局部照明是安装在机架上或工作台上的一种照明方式。电力机房最好能有上述两种照明方式。
五、空间尺寸要求
电源设备机柜正面与机房的墙面之间距离应不小于1.5m；电源设备机柜侧面与机房墙体之间走道不应小于0.8m；设备背面与另一设备的正面之间走道不应小于1.5m；设备背面与另一设备的背面之间走道不应小于1.2m；设备之间应设立维护走道，走道宽应不小于2m。如图2-2所示：

图2-2 确定机柜安装位置
电池组与机房墙体之间距离不应小于0.2m，电池组之间距离不应小于0.8m。
六、承重与防震要求
对于多地震地区，电源
