MAYA分层渲染与合成

精品文档

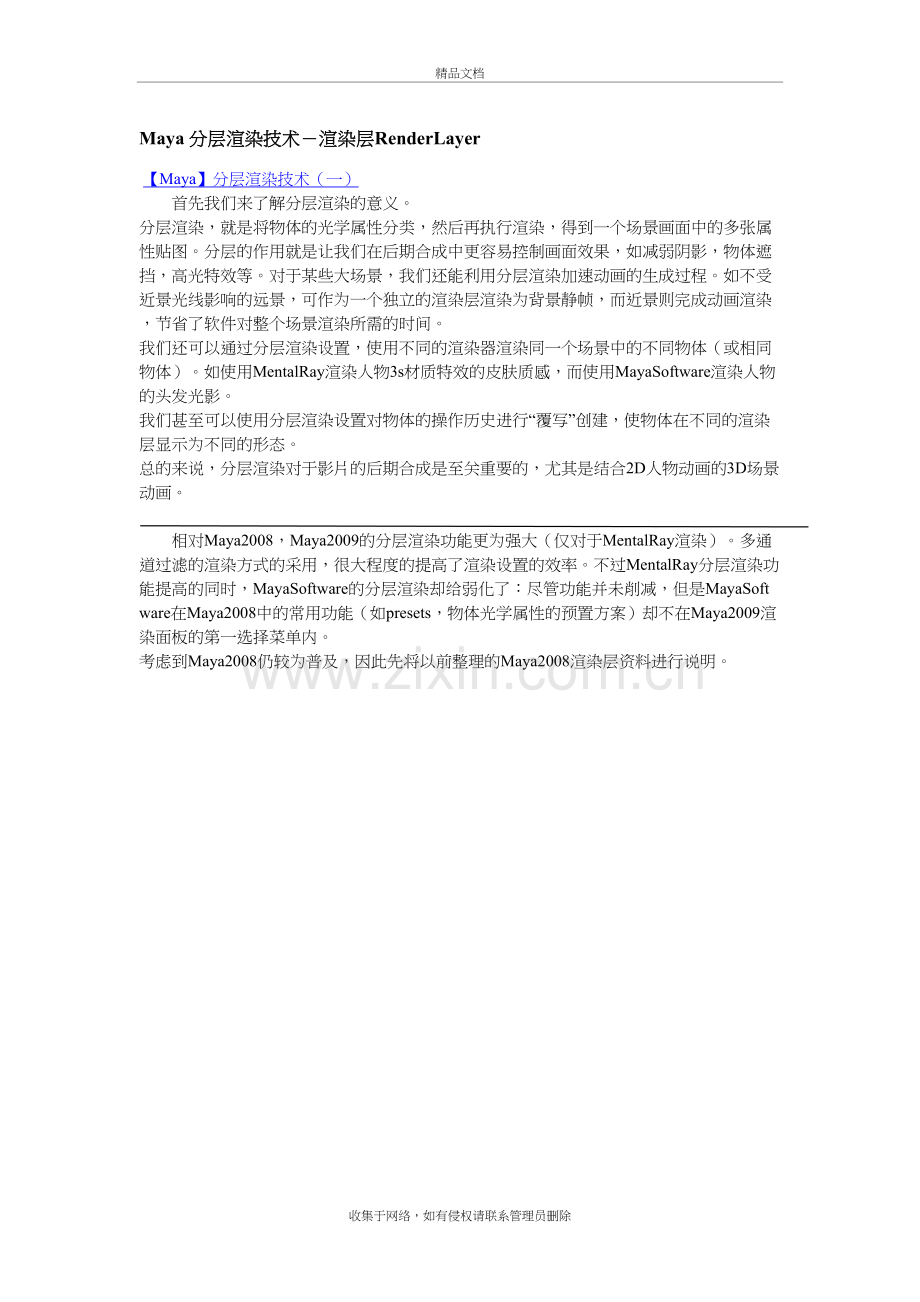

Maya 分层渲染技术－渲染层RenderLayer
【Maya】分层渲染技术（一）
首先我们来了解分层渲染的意义。
分层渲染，就是将物体的光学属性分类，然后再执行渲染，得到一个场景画面中的多张属性贴图。分层的作用就是让我们在后期合成中更容易控制画面效果，如减弱阴影，物体遮挡，高光特效等。对于某些大场景，我们还能利用分层渲染加速动画的生成过程。如不受近景光线影响的远景，可作为一个独立的渲染层渲染为背景静帧，而近景则完成动画渲染，节省了软件对整个场景渲染所需的时间。
我们还可以通过分层渲染设置，使用不同的渲染器渲染同一个场景中的不同物体（或相同物体）。如使用MentalRay渲染人物3s材质特效的皮肤质感，而使用MayaSoftware渲染人物的头发光影。
我们甚至可以使用分层渲染设置对物体的操作历史进行“覆写”创建，使物体在不同的渲染层显示为不同的形态。
总的来说，分层渲染对于影片的后期合成是至关重要的，尤其是结合2D人物动画的3D场景动画。

相对Maya2008，Maya2009的分层渲染功能更为强大（仅对于MentalRay渲染）。多通道过滤的渲染方式的采用，很大程度的提高了渲染设置的效率。不过MentalRay分层渲染功能提高的同时，MayaSoftware的分层渲染却给弱化了：尽管功能并未削减，但是MayaSoftware在Maya2008中的常用功能（如presets，物体光学属性的预置方案）却不在Maya2009渲染面板的第一选择菜单内。
考虑到Maya2008仍较为普及，因此先将以前整理的Maya2008渲染层资料进行说明。

[Maya2008渲染层面板的设置说明]
从左向右---->
R：渲染层前出现R字样批渲染时才被加入
循环箭头：红色表示重复渲染图层，绿色表示循环利用先前渲染过的图片。要重复使用此层最后渲染的图片，应使图标变成绿色的箭头标识；要重复渲染该层，则转为红色图标。
*可使用的条件是该渲染层至少被渲染过一次。图标会保持灰色，直到有渲染过的图片利用；渲染输出只存在于当前的Maya进程的内存中，任何渲染输出会在关闭及重启Maya后丢失。
小球图标：在任何层中，点击小球状的图标（材质球）可以打开Hypershade来选择一个覆写材质，给分配在该层的物体。从Hypershade中，你也可以创建一个新的材质或者编辑该层的材质属性（创建新材质时，其他层的材质不受影响）。如果有渲染层材质覆写，图标会显示成蓝色的材质球。
小旗图标：点击小旗图标，可以创建一个成员覆写给该层（即进入该渲染层的属性面板）。如果已经有成员属性覆写，图标会显示红色。
控制图标：点击后面的控制图标，会进入该层的渲染设置窗口。如果已经有渲染覆写，第四图标会显示成活动的控制图标（红色小标记）。
每个物体的覆写状态不会在渲染层中显示，需要进入相关的设置面板中才能看到。

实例1－动漫场景（物体过滤）
1. 这样一个场景：
一个卡通角色站在大风车和树木之间

思路：风车作为背景层，人物作为中景层，树木花草作为前景层
2. 选择场景中其作用的灯光（平行光）和背景层（大风车），加入渲染层

3. 点击渲染层，我们会发现，除了刚才选择加入的物体，其他物体都不可见

4. 此时渲染，可看到除了大风车，其他物体都没有出现在最终渲染图片中；同时其他物体也不会对大风车产生任何影响，如投影，遮挡等。

5. 回到masterLayer主层，继续选择灯光和中景层添加到新的渲染层

6. 最后将灯光和前景层加入第三个渲染层。

7. 在渲染设置中选择要渲染的场景相机（默认是persp透视图），执行批渲染命令：

8. 得到如下三个图层，分别代表了场景。你可以对这三个图层进行任意次序排布，或者改变某层的色调，或者在后期合成中加入些新玩意到它们之间……假如只是一张图片，是很难做到这些灵活的后期调整的。

9. 以上场景渲染结果中，似乎少了点什么……对了，是地面和影子。地面承载着物体的相对位置以及灯光对物体的投影关系，如果不是打算后期自制地面和投影，在Maya场景中，地面的分层渲染是有一定讲究的。
尽管有很多可能发生的情况，但此简单例子只考虑3D场景中的物体方位不变的条件下。
（1） 开启灯光属性面板和渲染设置面板中的光线追踪功能，否则是没有阴影的。

（2） 按前面的方法将灯光和地面添加到新创建的渲染层中（如打算后期制作地面，此步可跳过）

（3） 在主层全选场景所有元素添加到新的渲染层中，右键该渲染层，在弹出的菜单中选择Attributes，按住属性面右边的Presets按钮，选择shadow

（如果是Maya2008，在渲染层右键时，可以直接选择）
*Maya2009此属性面板的RenderPassOptions和mental ray区块后多了“(obsolete)”的标注，这是因为对于mental ray渲染，Maya2009新增了RenderPass的通道渲染技术，因此这些功能已被废弃，不再用于mental ray渲染。
（4） 此时应将其他层的Presets设为diffuse，否则默认是会连同投影一起渲染，最后会形成阴影重叠；

（5） 执行批渲染，得到如下5张图，其中阴影层放在最上层，使用正片叠底模式。

（6） 分层的好处就是我们可以进行更自由的后期加工。
如图中，阴影似乎太黑了，我们可以在PhotoShop中对阴影进行透明度或者模糊的修改；

如果觉得图层亮度不够，我们还可以单独修改；

还可以完成远景虚化，颜色调节等效果。

事实上，上述对物体的分层渲染方法仅适用于简单的场景，因为物体间可能产生的环境影响（折射，反射，远景虚化，使用mental ray的FG所产生的物体环境色影响等）都未被考虑。当发现物体过滤法不能达到我们的画面要求，此时就要使用属性过滤法了。
【Maya】分层渲染技术（一）－渲染层RenderLayer（中）

实例2－反射与折射场景（属性过滤）
1. 场景：
水晶葡萄，光滑的桌面，透明的玻璃水壶，明亮的方镜……总之这个场景到处是反射和折射。
思路：除了考虑前景和背景的分层，还要同时考虑到反射和折射效果的存在，因此需要获取反射和折射贴图。
*反射和折射是2D动画最忌讳的现实特效，但在3D软件中，我们可以随心所欲的滥用这种绚丽的光效。当然，你需要有充足的渲染时间。

2. 分层渲染前的灯光设置。
由于是随意组合的一个场景，因此我就不遵循“三点布光”的原则进行了，仅使用一个平行光模拟天光效果（如果使用MentalRay渲染，启用FG能得到更真实的效果，不过此篇使用MayaSofeware进行渲染）。平行光的灯光属性设置需要注意以下三点：
(1) 去掉EmitSpecular的勾选，关闭高光照射，因为我不打算让这些玻璃器皿带上刺眼的高光；
(2) 将阴影颜色灰度降低，因为这不是强烈太阳照射下的场景；
(3) 勾选UseRayTraceShadows开启光线追踪阴影，并设置LightAngle和ShadowRays数值如图所示（LightAngle的数值尽量不要超过10，否则阴影会出现明显颗粒）。

3. 分层渲染前的材质设置。
背景我使用一个面片+贴图的方式（使用现成的风景壁纸也是个不错的偷懒方式>_<！）。为了提高背景在场景中的亮度，除了对材质的Color（颜色）进行贴图连接，我还将贴图同时连接到Incandescence（自发光）节点。

我使用一个球体+贴图来模拟天空，节点连接方式同背景贴图。不过在球体的pSphereShape节点的RenderStats区块中，要将如图参数勾选去掉，尤其是PrimaryVisibility（最初可见）－如不关闭，平行光启用光线追踪阴影后，将无法照射球体内部的场景（如果一定要保留PrimaryVisibility以进行天空渲染，则在灯光链接控制中将平行光对球体的照射去掉即可）。

4. 设置好摄像机取景角度并锁定，渲染一张全景图。

5. 全选场景中的所有物体（包括灯光和天空），添加到新建的渲染层。

此时先不要急着对场景进行物体分类设置，因为如果使用“物体过滤”，你将得不到所需要的反射效果。如方镜前的大南瓜，你直接使用隐藏（快捷键Ctrl+h）－此方法等同于物体过滤，会发现镜中的南瓜反射贴图也随着南瓜消失了。这就意味着我们不能将南瓜和方镜进行简单的隔离渲染。

6. 选择南瓜，Ctrl+a调出物体的属性编辑器，在南瓜物体的Shape节点下，将RenderStats的PrimaryVisibility（最初可见）勾选去掉。
*在渲染层中，对某个渲染属性的操作都会被进行“Auto Overrides（自动覆写）”，并以橘红色字体表示此设置不会与其他渲染层的设置同步覆写状态。

7. 渲染后我们可以看到，虽然南瓜在场景中未渲染出来，但它在镜中的反射和对桌面的投影依然存在，除非你将CastsShadows和VisibleInReflections也关闭。

从以上的测试中，大家应该明白RenderStats的作用了。每个物体都有一个独立的RenderStats属性，我们可以在渲染层中对任意的参数进行启用或关闭，以满足我们的分层渲染需要。

【说明】使用属性过滤的渲染方式，我们首先要了解物体的渲染属性参数的作用。进入物体的Shape节点下，在RenderStates区块中，可以看到如下参数：
* Casts Shadows-阴影投射：定义该物体是否产生投影
* Receive Shadows-接受阴影：定义其他物体对该物体的投影是否显示
* Motion Blur-运动模糊：定义该物体是否支持运动模糊渲染
* Primary Visibility-最初可见：定义该物体在最终渲染图片中是否被显示（重要）
* Visible In Reflections-反射可见：定义该物体是否会被其他物体反射
* Visible In Refractions-折射可见：定义该物体是否会被其他透明物体折射
*DoubleSided-双面显示：定义模型在场景中的显示方式，同时也会影响渲染结果（勾选后Opposite可用，作用是只显示背面，常作为环境球体的浏览设置）

8. 回到第5步，开始设置渲染层。
现在有两种渲染方式可选：
(1) 对所有物体设置好属性过滤后，再使用通道过滤
(2) 直接对场景物体进行层次过滤
当你打算对场景中某个物体进行隔离处理，可以使用(1)类方式，如将桌子左边水壶对桌子的反射和投影孤立渲染，在后期加入细节；
当场景物体彼此的反射，折射或投影影响较为复杂，可尽量避免物体的隔离而使用(2)的渲染方式。
考虑到场景物体较为复杂，因此阴影作为单独的一层来对待。如果场景物体的自身阴影和物体间的阴影影响不大，可以使用UseBackground材质获取特定物体的阴影投射。
9. 复制渲染层，然后将它的RenderPass设为Shadow，并将渲染层命名为“Shadow”便于识别。

10. 继续对第一个初始状态的渲染层进行复制，在属性编辑器中设置该层的MemberOverrides（成员覆写）的CastsShadows和ReceiveShadows为OverrideOn。该层的物体将不会产生投影（RenderPassOptions下的Beauty=Diffuse+Specular，如果打算对高光进行分层，单独勾选Diffuse，本例不使用高光层）。

*注意：如果使用Presets预设的Diffuse设置层的渲染属性，将不会产生反射和折射效果，因为渲染设置中的Raytracing（光线追踪）会被“自动覆写”并关闭。

11. 将该层命名为Ground，然后隐藏层中的前景物体。选择物体，Ctrl+h隐藏；当然，你也可以在一开始就选择性的加入物体到渲染层。注意一定不能隐藏灯光。

12. 继续创建渲染层，命名为Desk，其设置同Ground层，只是这时不能隐藏任何物体，因为前景物体全都具有反射或折射的属性。为了只对桌子进行渲染，我们需要将除桌子以外的全部物体的Primary Visibility属性设置为Off。
不过一个个物体的进行RenderStats的属性设置显得笨拙，此时我们可以使用Maya实用的批量属性管理器。

13. 选择除桌子以外的所有物体，执行 Window->GeneralEditors->AttributeSpreadSheet（属性扩展表），在开启的窗口中找到Render栏，然后点击PrimaryVisibility横条，输入0（输入1为开启），关闭所选物体的Primary Visibility属性。

14. 复制Desk渲染层，命名为Front。先使用上述方法Off掉桌子，然后on开启位于摄像机前的物体的PrimaryVisibility。
15. 如法炮制，将场景划分为前景，中景，背景。
16. 执行BatchRender批渲染。

17. 开启PhotoShop，导入各图层，进行艺术加工。分层后，Maya对每个物体的渲染结果组合起来会与整体渲染的效果有所不同，尤其可能产生“黑边”的问题。

18. 对比MayaSoftware直接渲染和分层渲染并处理后的效果。
直接渲染：

分层后处理：

使用MentalRay并开启FG后的效果（有点耀眼）

可以说，属性过滤方式就是物体过滤方式的细化。物体过滤使分层设置简单化，适用于普遍的非反射类场景；反射折射以外的场景（使用MentalRay的FG的场景除外），使用属性过滤就有点“牛刀杀鸡”的感觉了。当然，这也不是绝对的论断，如此类情况：只需要某个物体对其他物体的投影（隐形人……）。
虽然属性过滤的渲染方式解决了反射与折射的问题，但是某些情况下还是不能满足我们更强烈的要求。如一个小球经过轨道拐弯处朝镜头滚来，或者戴在手上的戒指，或者被握在手中的电话，或者反射贴图的获取等……
【Maya】分层渲染技术（一）－渲染层RenderLayer（下）

实例3－动画遮罩与光影分离（UseBackground材质应用）
【用于场景的材质（也称明暗器）选择】
打算使用一个光线较为柔和的室外场景。如下图，当我按以前的方法（“实例2－反射与折射场景”中第3步）将贴图赋予自发光通道，画面局部将会很耀眼；而使用Lambert这类材质又很难全局照亮。因此，我使用SurfaceShade材质进行场景贴图。因为SurfaceShader材质具有不受场景光照的特点，能保持贴图的原始明暗。
不过SurfaceShader材质不受光照影响的这个特点拒绝了我们获取阴影的要求，为了得到阴影，我们需要引入UseBackground材质――对渲染层赋予lambert材质后使用Shadow的通道过滤也可以得到整体的阴影，但使用UseBackground材质可获取特定区域的阴影和反射。

在进行操作之前，我们先要了解下UseBackground材质的特性和作用（以下简称UB材质）。

遮罩：将UseBackgroundAttributes栏下的所有参数设置为0（SpecularColor调为黑色），则该材质所赋予的物体将起到“黑洞”的作用－被“黑洞”物体所遮挡的场景将不会被渲染，且遮挡处为透明（需要支持透明通道的图片格式）。此时，MatteOpacity下有两个蒙板模式可选：SolidMatte（固体蒙板）模式时，MatteOpacity参数值表示被遮挡区域的Alpha通道灰度；OpacityGain（不透明增益）模式时，MatteOpacity参数值表示遮挡物体本身的透明度。OpacityGain为Maya默认的蒙板模式，其对物体为100％遮挡，MatteOpacity值影响的是物体获取反射和阴影的强弱。
下图为两种模式的区别：

*如果使用MentalRay渲染，则还需要将mental ray栏下的OcclusionMask参数调为0，否则FG会以灰度掩盖透明部分。
阴影获取：在“黑洞”物体的基础上，调整ShadowMark值大于1，表示获取灯光照射物体所产生的投影的百分比。
因为UB材质只对被赋予该材质的物体起作用，如果只对地面或墙面这样的阴影接受面设置UB材质参数，投射阴影的源物体的自身阴影将无法得到。
反射获取：在“黑洞”物体的基础上，调整Reflectivity（反射率）和ReflectionLimit（反射次数），表示物体反射周围物体的程度，而UB材质的物体本身不会被其他物体所反射。
高光获取：SpecularColor的颜色表示UB材质物体的高光颜色：黑色表示无高光，白色会使物体类似塑料，而使用接近原物体的表面色则会使物体类似金属。因为该参数没有相应的效果调节（如高光范围，高光过渡），因此一般配合反射参数使用。

步骤进行：
1. 全选场景中的所有物体（包括灯光），添加到新建的渲染层。

2. 开启渲染设置和灯光中的光线追踪，渲染当前场景。

使用了SurfaceShader材质的地面，不接受灯光阴影。因此分层渲染可采用以下流程：
渲染背景->渲染前景->渲染运动物体（遮罩应用）->获取阴影->获取反射
3. 选择layer1渲染层，右键CopyLayer复制新的渲染层（Maya2008需要进入渲染层上方的Layers菜单中选取），命名为Back；

4. 继续复制多个渲染层，并按需要将其命名。如下图，我将背景和地面作为Back层，仙人掌作为Middle层，跑道作为Front层，四驱玩具赛车作为Car层。此外还需要阴影层和Car层的复制层。

5. 各层设置如下：
Back层：因为背景不会反射场景其他物体，因此除了灯光和背景，其他物体直接Ctrl+h隐藏；使用Presets的Diffuse设置只获取漫反射贴图。

Middle层：同Back层。

Front层：使用属性过滤的方法设置周围物体的渲染不可见（PrimaryVisibility为Off），四驱赛车直接Ctrl+h隐藏；设置渲染层的RenderPassOptions为Diffuse，获取漫反射和镜面反射贴图（注意区别Back的设置，可参考“实例2－反射与折射场景”的第10步）

Car层：赋予跑道和四驱车UB材质，设置为“阴影获取”；其他物体直接Ctrl+h隐藏；跑道物体的CastsShadows（产生阴影）为Off。
*此方法效果等同于使用Presets的Shadow。

Car1层（Car层的复制）：赋予跑道UB材质，设置为“反射获取”；其他物体直接Ctrl+h隐藏；四驱车的PrimaryVisibility为Off；跑道物体的VisibleInReflections（反射可见）为Off。
Car2层（car层的复制）：赋予跑道UB材质，设置为“遮罩”；其他物体直接Ctrl+h隐藏；开启四驱车的PrimaryVisibility为On；使用Presets的Diffuse设置只获取漫反射贴图。
*如果想让四驱车反射周围物体，则需要再增加一个渲染层，将赛车模型赋予UB材质获取反射贴图。

Shadow层：Ctrl+h隐藏四驱赛车，然后赋予地面和后景UB材质，设置为“阴影获取”；使用Presets的Shadow设置该渲染层只渲染阴影。

6. 渲染输出设置。除了Car层渲染的动画需要设置序列帧，其他渲染层只需要渲染单帧。在Car层的渲染设置中建立“层覆写”－右键弹出菜单，选择“CreatLayerOverride”，当输入栏变橙色，即可修改该层的数值。

7. 渲染并合成。因为是动画序列，因此使用后期合成软件进行，不过图层混合模式的选择与PhotoShop是相同的。
阴影层：放于最上层，使用正片叠底（Mutiply）模式
反射（或高光）层：放于所依附的场景物体上层，使用滤色（Screen）或者线性减淡模式（ColorDodge）－线性减淡有时等同于添加（Add）
*高光反射层是不具备透明通道的，如果使用Maya渲染时设置了Alpha通道渲染，那么在导入后期合成软件或者PhotoShop后，将看到意外的显示；使用滤色或线性减淡的图层混合模式后可还原真实效果。

【插入说明三个后期合成软件的使用步骤】
AfterEffect环境：
（1）开启AfterEffect，导入素材，对各层进行排序，并使用相应的图层混合模式。

（2）如果导入时没选择“预乘-无蒙板”，则素材Alpha通道会出现“黑边”问题。要解决该问题，需要重新设置图层属性；也可以对带Alpha通道的图层右键：效果->通道->移除颜色蒙板，增加此效果后可解决通道黑边的问题。

（3）除了修改透明度，还需要对阴影层再增加一个高斯模糊的效果（模糊量为0.2），使场景与平面图片背景更融合。

（4）解决了以上基本问题后，对各图层间进行特效处理就依个人想法而定。例如，改变四驱车和它的反射贴图的颜色，甚至加些辉光特效。

（5）渲染生成视频。

Fusion环境：
（1）开启Fusion，按顺序导入素材，设置好图层透明度以及混合模式（图层混合模式在Merge节点中设置）。

（2）Fusion使用了类似Maya的节点连接方式，工作流程较为清晰，不过对于初学者可能会显得混乱。使用Fusion需要了解图层Merge（合并）节点的原理：一个Merge节点只能连接一个前景、一个背景以及一个遮罩层，之后输出到其他节点。
Fusion主要用于特效的合成，它对于视频时间线的剪辑较为不便。

（3）选择四驱车图层节点（Merge2），按Ctrl+b弹出特效库，进入Tools->Effect->Trails，双击Trails添加一个节点到Merge2和Merge3之间。调整Trails（托尾）节点的参数。

（4）对阴影层节点增加Blur节点，对阴影进行模糊虚化。此外，可以增加校色节点或者其他特效节点进行画面的调整。

（5）设定循环播放范围，执行Render渲染。

Vegas环境：
（1）因为Vegas不支持Maya的IFF格式，因此需要先将IFF转为TGA或者PNG；

*ACDSee会将透明通道覆盖，因此推荐使用XnView，比ACDSee强大很多的看图软件。
（2）开启Vegas，导入素材，设置好图层混合模式及透明度。
*同AE，在导入素材时，要选择“预乘”的Alpha通道处理方式――Premultiplied或者Premultiplied（dirty）。

（3）因为Vegas主要面向电视台播放的视频剪辑，因此某些默认设置可能会让我们感到棘手。在图层上右键，在属性面板中设置为Disable resample（禁止重取样）；在预览窗口左上方的设置中，关闭场的使用；在输出视频时将场关闭。
*以上几个默认项会让我们的视频出现扫描线和残影。

（4）完成了以上的准备工作后，使用Vegas剪辑就易如反掌了。
你可以在Vegas直观的滤镜浏览窗口中拖动特效至图层上，也可以直接拖到右下的视频预览窗口上；且Vegas具有高效的视频预览速度，能很快看到特效结果。

Vegas的主要强项在于调色，因此我们可以很方便的使用各种色彩滤镜进行测试。

（5）渲染输出。

以上三个后期合成软件各有各的优缺点：
AE优点：能与Adobe的其他产品互通，其技术支援庞大，特效滤镜插件资源丰富；
缺点：设置界面不够简洁，剪辑功能一般，需要Premiere的辅助。
Fusion优点：设计主要针对3D影视的后期合成，尤其对Maya的IFF文件兼容较好（AE一直不支持IFF文件的Z深度通道），其工作流程直观，配备的3D粒子系统能对后期特效的合成起到重要作用；
缺点：剪辑功能较弱。
Vegas优点：集合了高效的特效剪辑功能，具有多组滤镜，调色功能强大，且渲染速度相对迅速；滤镜效果浏览及参数设置都很方便，上手容易。
缺点：主要为平面包装而设计，没有对三维素材进行特别的功能强化。
至于工具的选择由个人喜好而定，不用关注我这些胡言乱语……
8. 总结。
在渲染层中对场景中的物体赋予新材质，不会影响该物体在其他渲染层中的原有材质。利用这个特性，我们可以对场景进行不同材质的分类，尤其是UB材质的应用；此外，使用Ctrl+h隐藏物体和AttributeSpreadSheet（属性扩展表）编辑物体的渲染属性，也不会对其他渲染层产生影响，因为Maya会对这些渲染属性进行Auto Overrides自动覆写（渲染输出设置需要手动进行覆写）。
【小提示】
Use Background材质有个有趣的特性，在关闭灯光强度属性下的EmitDiffuse和EmitSpecular的情况下，UB 材质物体仍然可以获取该灯光强度所产生的阴影。也就是说，我们可以创建一盏只用于生成阴影而不是照明的灯光――但也只适用于赋予了UB材质的物体，通常是地面或墙壁，动画角色也可以根据需要使用UB材质。
后话：
尽管Maya的分层渲染技术很强大，但毕竟不是万能的，如玻璃杯中的小球，游泳池中的运动员等这样的融合型场景，使用分层渲染会变得复杂，也不会有多大用处。不用刻意追求分层标准，只要符合作品需要，我们应尽可能的简化这个流程。
分层渲染的素材，可以在后期弥补或加强场景灯光材质的效果；但很多时候，我们应尽量把前期工作做到最好，而不是留给后期更多的麻烦。
【Maya】分层渲染技术（二）－层覆写LayerOverride

分层渲染中的重要概念：LayerOverride层覆写
在前面的RenderLayer分层渲染教程中，已经提到了LayerOverride层覆写的作用：将渲染层中的物体材质属性进行孤立。除了一些特殊的设置，物体属性编辑器中的RenderStats区块下的渲染属性都有AutoOverride自动覆写的功能――当关闭或开启某些渲染属性后该栏自动变橙色。

有时候，我们需要手动创建层覆写，尤其是渲染的输出设置。在多数参数栏上右键，可弹出含有“CreatLayerOverride”的菜单，选择该命令后参数栏将以橙色显示。此时该参数被孤立，修改参数值不会影响其他渲染层的相同设置。
要注意的是，只有在选择新建渲染层的情况下才能对物体进行“CreatLayerOverride”，不选择渲染层或选择主渲染层MasterLayer是不会出现覆写功能的。
层覆写常用于对物体渲染属性进行孤立，同时还可以完成操作信息的孤立。以下就以一些小例子来说明LayerOverride的特殊作用。

【基本图形的参数覆写】
1.在Maya场景中建立一个球体，添加到新建的渲染层中，并将此层复制（不能删除历史记录）。

2.选择Layer1渲染层，Ctrl+a打开物体的属性编辑面板，在polySphere节点下的SubdivisionsHeight输入框上右键，选择CreateLayerOverride创建渲染层覆写。

3.修改SubdivisionsHeight输入框中的数值为3，使模型发生形变。

4.对比同一个模型在Layer1和Layer2渲染层中的形态，它们是完全独立开来的可渲形态。

【操作历史的参数覆写】
1.这是两个相同的渲染层，选择Layer1层中模型头部的面，执行Polygons模块下的EditMesh->Extrude，将面挤压出一个高度；

2.选择模型头部，Ctrl+a进入物体的属性编辑面板，在PolyExtrudeFace节点下的PolyExtrudeFaceHistory区块的LocalTranslate参数的Z数值输入框上右键，选择CreateLayerOverride创建渲染层覆写。
*有多个输入框的参数，需要在参数名称上右键创建覆写，参数名称才会变为橙色。

3.将Z数值输入框的数值改为0，也就是挤压高度为0－此时可看到场景中的模型恢复原状。

4.当我们选择Layer2层的时候，发现模型依然保持着挤出状态。

【渲染设置的参数覆写】
1.假定这是一个人物的头部与发束。头发使用了Maya的头发系统，而鸡蛋脸使用了MentalRay的皮肤材质（也就是通称的3S材质）。

2.使用MayaSoftware和MentalRay进行渲染，可看到MR对头发的渲染较为缓慢（尚未开启阴影），且效果不太理想；而MS则无法渲染出MR特有的3S材质。

3.全选场景中的物体，添加到新建的渲染层中，并将其复制一层；
4.hair层使用MayaSoftware渲染头发，因此赋予新的UB材质给头部模型，UB材质设置为获取阴影；head层直接隐藏头发，只保留灯光和使用了皮肤材质的头部模型。

5.选择head层，点击渲染设置按钮，在弹出的设置窗口的RenderUsing参数上右键，选择CreateLayerOverride创建渲染层覆写。

6.将head层默认的MayaSoftware更改为mental ray；hair层保留默认的渲染器选择。

7.执行渲染并合成。

除了渲染效果的作用，对操作进行覆写也有一些实际的用途。如对模型Smooth光滑节点的覆写，可实现模型光滑前后形态的渲染；对贴图节点的Color漫反射节点（包括其他材质贴图节点）进行覆写，可实现同一材质使用不同贴图的效果渲染；对动画信息，如变形器节点、约束节点、建模工具节点等进行覆写，可实现物体的不同状态的渲染……各种各样有趣的效果取决于你的创造力。也就是说，除了Key关键帧的场景操作方式，渲染层的层覆写功能又为我们提供了一种灵活的动画思路。
【Maya】分层渲染技术（三）－渲染通道RenderPass（上）

【RenderPassForMentalRay介绍】
Maya2009添加了三项新功能：nParticle内核粒子与AnimationLayer动画层和MentalRay渲染器的RenderPasses渲染通道。以下就介绍下RenderPasses的渲染技术。
场景中的物体，除了自身材质，它还会受到光源及环境的影响，其表现特征有：漫反射，镜面反射，高光，折射，自发光，透明度，半透明度，阴影等。就好比计算机颜色的四个通道：红绿蓝Alpha，这些表现特征可作为场景中物体的光学通道来定义。以此理解为基础，软件开发者引入了渲染通道的概念。RenderPass（渲染通道）在Maya2009之前是MayaSoftware和MentalRay共有的渲染方式，Maya2009特别为MentalRay增加了新的RenderPass分层渲染功能。
RenderPass（渲染通道）是在RenderLayer（渲染层）的基础上进行通道分离的：一个渲染层只能分离所包含物体的一个属性，而渲染通道则可将一个渲染层中的物体进行多个属性分离。简而言之，就是一个渲染层中可以建立无数个渲染通道，以简单的渲染设置完成大量图层的渲染。RenderPass（渲染通道）的创建并不复杂，其思路也容易理解，我们只要明白其参数原理即可进行。
RenderPass（渲染通道）包含一个重要功能，就是render pass contribution maps（渲染通道成分贴图），其作用就是将多个渲染通道赋予一类成分贴图，对渲染后的图片进行命名及保存，相当于渲染层下的子渲染层。当对复杂场景中的大量物体进行通道分离，可想而知，生成的渲染图片将会很丰富（或者说杂乱）。要合理的进行文件管理，我们需要制定规范的命名及保存路径。
multi-render passes（多组分渲染通道）的渲染方式仅支持mental ray的渲染方式，使用Maya software（Maya软件渲染器）的渲染方式时应采取分层渲染方式（RenderLayer）。
【总体流程】
1.创建渲染通道成分贴图（render pass contribution maps）；
*该步骤也可以省略，但是成分贴图能更好的控制灯光、物体以及它们间的通道联系，因此创建成分贴图是很好的选择。如场景中有6个物体和3个灯光，我们可以只对其中的2个物体及1个灯光所产生的漫反射，高光，阴影等进行分开渲染。
2.对应每个渲染通道成分贴图（render pass contribution maps），创建渲染通道（render pass）；
3.渲染场景，为渲染图片进行命名及文件夹设置；
*遇到较多通道，可进行渲染通道的成组，即建立渲染通道设置（render pass sets），对设置（set）进行渲染

操作实例1－全景的多通道渲染
首先要说的是，如下这样一个大场景（早期遗产，模型材质都很糟糕……这个大家就先忽略吧），渲染速度会很慢，因此我不打算在Maya中耗费时间来测试照明的渲染效果――同时也为了更好的发挥分层渲染的作用。

1.添加一个方向光源，打开光线追踪；在mental ray的渲染设置中开启FG功能－FinalGather是一种模拟全局光的光子收集技术。
*如果需要渲染AO（AmbientOcclusion环境闭塞，或称OCC白模效果）通道，需要将设置面板下的AmbientOcclusion勾选。

2.设定好摄像机角度后，选择mental ray渲染器执行渲染。

3.由于光源不足，因此整个画面显得阴暗；此时选择摄像机，Ctrl+a进入摄像机的属性编辑面板，在Environment区块中将摄像机背景颜色BackgroundColor设置为纯白色，FG就会收集相机颜色照亮场景，画面效果将会更明晰。

4.选择场景中所有的物体和灯光，创建一个新的渲染层；点击渲染层的设置图标，进入渲染设置面板中的Passes栏。
*如果你看不到Passes右边的图标按钮，则将面板的边框向左右拉宽即可看到。

5.点击RenderPasses区块右边的CreateNewRenderPasses（创建新的渲染通道）图标，弹出一个PassList（通道列表）窗口。

6.PassList下是mental ray所支持的渲染通道分类，我们可以选择多个所需要渲染的通道；NamePresets（名称预设）区块是对通道进行前缀和后缀名称的添加。因为Maya2009的渲染保存路径中多了<RenderPass>这样的命名方式，增加前缀或者后缀有利于区分各类渲染图片。
CreatePassSet勾选后，可对当前选择的PassList下的渲染通道成组，当你需要对多个物体的多个通道进行渲染，设置PassSet能简化渲染管理。
7.结果列表。当完成对PassList的通道选择，在ScenePasses（场景通道）框中将出现设置的结果。因为我在选择渲染通道时，设置了通道前缀名称为“Gundam_”，而PassSet的名称为“N1”，因此显示如下图。此时的选择结果存在于场景文件中，但不会被渲染所识别。
*选择Set或者Pass，右键弹出菜单中可以设置渲染层覆写

8.联合渲染通道。如果没有设置PassSet，那么我们将需要选择全部的渲染通道，下移至AssociatedPasses（联合通道）框中；因为我在选择时设置了PassSet，因此我只需要将(Set)N1下移到AssociatedPasses框中即可。

需要注意的是，PassSet创建后不会包含任何渲染通道，需要开启成员连接编辑器，将左边的RenderPassSets和右边的RenderPasses进行连接（选择后背景色改变，如灰底，即表示连接完成）

9.执行Rendering模块下的Render->BatchRender，进行批渲染。在渲染设置的保存路径中选择了<RenderPass>，渲染图片将按所设置的“前缀+渲染通道”的名称方式进行命名。

*Maya是在渲染后期对图层进行通道分离的，因此渲染过程中我们看到的是所有未完成渲染的通道图片，而不是通常按顺序生成的图片；MasterBeauty是Maya默认会生成的当前层的Beauty（姑且称为“观赏通道”）通道，至于是否能禁止该图片的生成还没进行研究。

10.测试后期合成。
*如果只想获取漫反射Dif
