第1章 供暖系统的设计热负荷
1.什么是供暖系统设计热负荷，工程计算中通常考虑哪些热量。
2.围护结构的传热耗热量如何计算，为什么。
3.匀质材料和非匀质材料的围护结构传热系数如何计算。
4.什么是围护结构的最小传热阻和经济热阻，怎样检验围护结构内表面温度和围护结构内表面是否会结露。
5.冷风渗透耗热量与冷风侵入耗热量有何区别，为什么。
6.写出房间围护结构基本耗热量的计算公式，并说明各项的意义；在什么情况下对供暖室内外计算温差要进行修正，如何确定温差修正系数。
7.为什么要对基本耗热量进行修正，修正部分包括哪些内容，各自的意义如何。
8.高层建筑供暖设计热负荷的计算有何特点；说明高层建筑冷风渗透耗热量的计算方法与多层建筑有何不同，分别说明热压作用，风压作用及综合作用的原理。
9.什么是值班采暖温度，如何设值班采暖。
10.目前我国供暖室外计算温度确定的依据是什么。
11.围护结构中空气间层的作用是什么，如何确定厚度。
12.地面及地下室的传热系数如何确定。
13.分户计量供暖系统供暖设计热负荷有何特点，如何计算。
14. 建筑物围护结构节能设计应考虑哪些问题，为什么。
15.什么是建筑物的体形系数，如何考虑体形系数的取值。

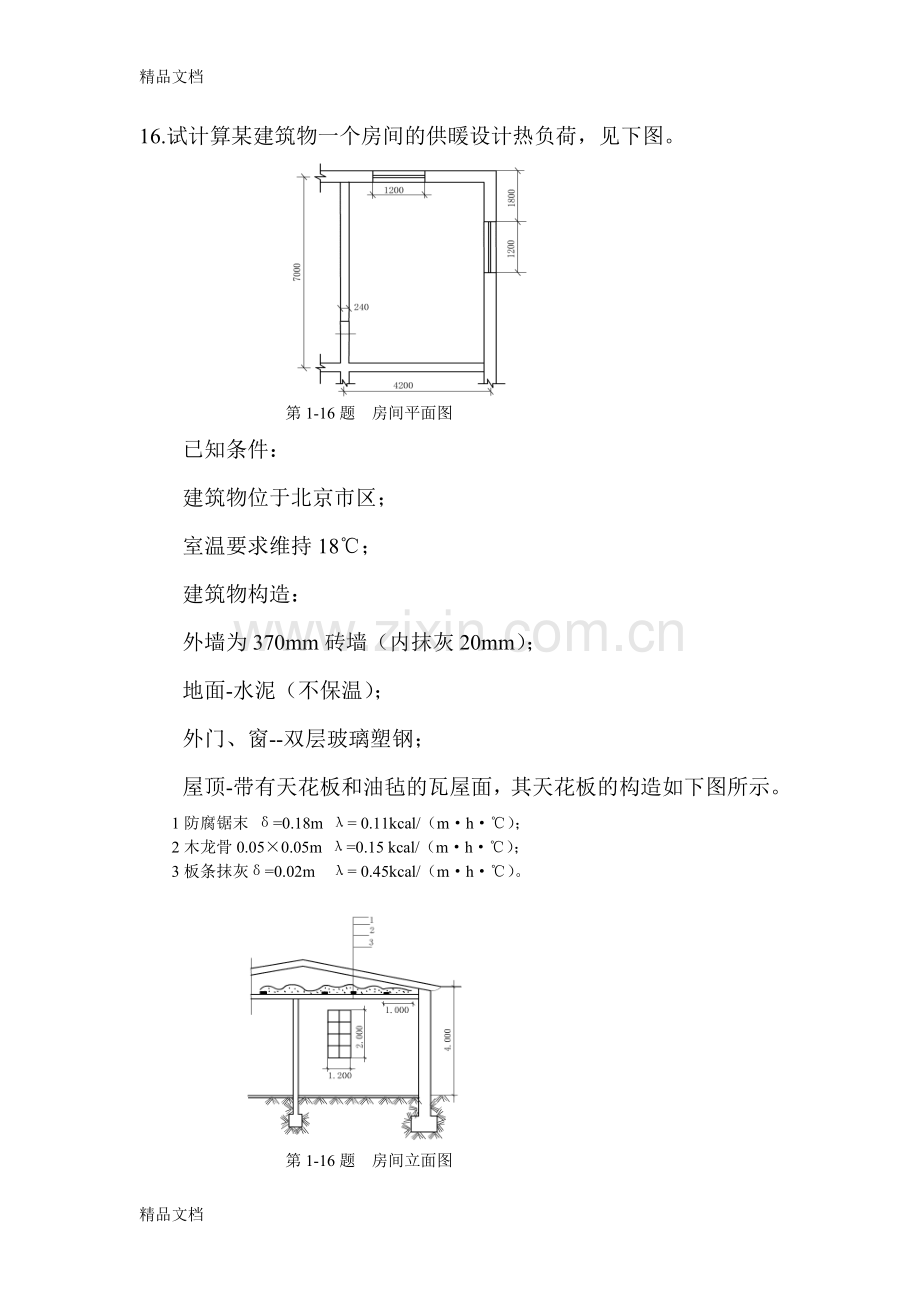

16.试计算某建筑物一个房间的供暖设计热负荷，见下图。

第1-16题 房间平面图
已知条件：
建筑物位于北京市区；
室温要求维持18℃；
建筑物构造：
外墙为370mm砖墙（内抹灰20mm）；
地面-水泥（不保温）；
外门、窗--双层玻璃塑钢；
屋顶-带有天花板和油毡的瓦屋面，其天花板的构造如下图所示。
1防腐锯末 δ=0.18m λ= 0.11kcal/（m·h·℃）；
2木龙骨0.05×0.05m λ=0.15 kcal/（m·h·℃）；
3板条抹灰δ=0.02m λ= 0.45kcal/（m·h·℃）。

第1-16题 房间立面图
第2章 供暖系统的散热设备
1.散热设备有哪几种类型；辐射供暖的特点与分类。
2. 散热器有哪些类型，对散热器的基本要求是什么。
3.如何评价散热器的质量；散热器的选用原则是什么。
4.影响散热器传热系数K值的因素有哪些。
5.地板采暖有何优势和不足；地暖管的布置原则如何。
6.散热器的布置原则如何。
7.写出散热器热面积的计算公式，并说明公式中各项的意义。
8.某房间设计热负荷Q=2000kw，tn=18℃，散热器进水温度为95℃，回水温度为70℃。拟选用M-132型散热器，安装于窗台下的壁龛内。试计算散热器面积和片数。
9.某平房有三个外窗，房间总热负荷Q=6400kw，tn=18℃，热媒为热水，供回水温度为95℃/70℃，选用四柱813型散热器，明装于外窗下。试计算散热器面积和片数。
10.请列举几种新型散热器，并说明其特点。
第3章 热水供暖系统
1.简述自然循环热水供暖系统的工作原理，若把土暖器的炉灶和散热器安装在同一高度，能热吗，为什么。
2.自然循环作用压力和哪些因素有关，如何确定。
3.机械循环热水供暖系统有哪些形式，各有何特点；常用的热水供暖系统有哪些。
4.在机械循环热水供暖系统中，为何宜将膨胀水箱的膨胀管连接在循环水泵吸入侧的回水干管上。
5.防止或减轻供暖系统水平失调的方法有哪些。
6.机械循环热水供暖系统与自然循环系统比较有哪些特点。
7.分户计量热水供暖系统有何特点，有几种形式。
8.单管垂直顺流式供暖系统，每组散热器的进、出口水温如何确定。
9.单管系统与双管系统有哪些区别，垂直失调特点如何。
10.什么是同程式供暖系统，有何特点，请绘图。
11.说明高层建筑供暖系统设计时应注意的问题，并简述系统的主要形式及特点。
12.试分别求出下图中，自然循环单、双管供暖系统的作用压头，并说明其特点（不考虑热水的沿途冷却）。

第3-12题 图示
13.热水采暖系统水平管道的坡度及坡向如何考虑。
14.在机械循环热水供暖系统中，重力压头如何考虑。
15.当系统的供回水温度及热负荷均相同时，单管顺流式和跨越管式系统的散热面积哪个大，为什么。.
16.热水供暖系统中有哪些设备和管件。它们的作用及安装的位置如何考虑。
17.膨胀水箱的作用是什么，其容积和有效容积有何不同，如何计算其有效容积。
18.膨胀水箱的接管有几根，各应连接在系统的什么位置。
19.常用集气罐有几种形式，如何选用。
20.地板辐射供暖系统分、集水器的作用如何，画图说明。
21.分户计量供暖系统入户装置的特点如何，画图说明。
22.简述自力式流量调节阀的工作原理。
第4章 室内热水供暖系统的水力计算
1.如何计算热水供暖系统的压力损失，说明计算公式中各符号的意义。
2.室内热水供暖系统管路内热媒流动状态处在什么区。
3.什么叫最不利环路的储备压力；什么叫并联环路阻力损失的不平衡率；在进行水力计算时对储备压力和不平衡率有何要求。
4.进行热水供暖系统的水力计算时，如何确定平均比摩阻值；最不利环路的比摩阻与其它并联环路的比摩阻的确定方法有何不同。
5.什么叫进流系数，两侧散热器的流量分配与哪些因素有关。
6.何为阻力系数，阻力系数与哪些因素有关。
7.供热系统中，何谓管段。
8.何谓当量长度法；何谓当量阻力法。
9.室内热水供暖系统的水力计算方法有几种，各种计算方法的特点及应注意的问题。
10.不等温降法的基本原理是什么，简述计算方法。
11.简述热水供暖系统水力计算的目的、步骤，如何确定最不利环路。
12.分户计量热水供暖系统水力计算有何特点，循环作用压力如何确定。
13.地板辐射供暖的水力计算特点如何。
14.下图为自然循环单管热水供暖系统，供、回水温度为95℃/70℃。试确定系统的作用压力，并确定最远环路的管径、阻力损失。
注：散热器支管长均为1米；
管段5长度分别为3米。

第4-14题 图示
15.机械循环热水供暖系统如下图所示，供、回水温度为95℃/70℃，用户入口处压力为10kPa。试确定最不利环路的管径，（不计算自然作用压头）。

第4-15题 图示
16.机械循环热水供暖系统如上图所示，试用不等温降法（流量分配法）进行管路水力计算（已知条件同上题）。
17.若将前题改为同程式（散热器负荷同上题），试进行水力计算。

第4-17题 图示

第5章 室内蒸汽供暖系统
1.与热水供暖系统相比，蒸汽供暖系统有哪些特点。
2.蒸汽供暖系统是如何分类的。
3.疏水器有何作用，简述几种典型疏水器的工作原理，如何选择疏水器。
4.高压蒸汽供暖与低压蒸汽供暖系统相比较有那些特点。
5.简述低压蒸汽供暖系统的工作原理，并绘出原理图。
6.蒸汽供暖系统如何改为热水供暖系统，应注意哪些问题。
7.高、低压蒸汽供暖系统在设计中应注意的问题。
8.疏水器与管路的连接方式如何。
9.简述活塞式减压阀的工作原理。
10.蒸汽供暖系统的水力计算特点如何，简述计算步骤。
11.某蒸汽网路系统如图所示，锅炉房蒸汽出口压力为7kpa，管道每100米装置一个方形补偿器，试确定各管段的管径及各用户的实际压力。

第5-11题—图示

第6章 集中供热系统的热负荷
1.常用的热负荷图有哪些。
2.绘制热负荷延续时间图的目的是什么，如何绘制和使用热负荷延续时间图求供热量。
3.建筑物供暖设计热负荷概算热指标的意义是什么，集中供热系统热负荷的概算和特征如何。
4.集中供热系统的年耗热量如何计算。
5.请绘制某个城市的热负荷延续时间图（自己收集有关资料）
第7章 集中供热系统
1.集中供热系统的三大组成部分是什么。
2.热水供热系统的型式有几种，各有何特点。
3.闭式热水供热系统与开式热水供热系统的区别如何，怎样选用。
4.热水作为热媒与蒸汽作为热媒相比较有何优缺点。
5.供暖热用户与热水管网的有哪些连接方式。
6.蒸汽供热系统的热网型式有哪些，各有何特点。
7.凝结水回收系统有几种形式。各有何特点。
第8章 热水网路的水力计算及水压图
1.热水网路水力计算的目的及特点如何。
2.如何确定热水管网的主干线及其比摩阻。
3.进行水力计算时，如何使用计算图表。
4.热水网路的平面布置图如图所示。供、回水温度为130℃/70℃，用户1、2、3的计算流量分别为12、10、13t/h。锅炉房内部压力损失为8mH2O，各用户的压力损失为6mH2O（补偿器的安装如图所示），试进行水力计算，确定循环水泵的扬程和流量。

第8-4题 图示
5.何谓热水网路的水压图。
6.水压图中，何谓测压管水头线，静水压线和动水压线；它们是如何绘制的。
7.热水供暖系统中膨胀水箱的位置与水压图的关系如何。
8.室内供暖系统中可能产生超压、汽化、倒空的最不利点分别在何处。
9.在绘制水压图时，如何理解热水供热系统的不超压、不倒空、不汽化。
10.绘制水压图的方法和步骤如何，并在图上说明下列各项：
① 循环水泵扬程和水泵出入口压力值；
② 静水压线；
③ 定压点；
④ 供水管压力降、回水管压力降；
⑤ 各用户系统的作用压头；
11.热水供暖用户与热水网路的连接方式如何，分别满足那些条件。
12.某厂区热水管路平面图见下图。各用户（E、F、D车间）计算热负荷及阀门均标在图中。供回水温度为130℃/70℃，每隔60米设置一个方形补偿器，锅炉房内部系统压力损失为4mH2O，每个用户内部系统的压力损失为5mH2O，各用户建筑物高度为8米。试进行水力计算，并绘制水压图。

第8-12题 图示
13.热水网路中定压点的作用如何。
14.定压方式的有哪些种类，各种定压方式的定压原理及适用范围如何。
15.热水供热管网设置加压泵站应该注意哪些问题，为什么。
第9章 热水供热系统的水力工况
1.何谓热水网路的水力失调，何谓一致失调，等比失调，不一致失调。
2.热水网路阻力数的意义如何，改变流量其值改变吗。
3.并联及串联管路系统中，阻力数的计算方法如何。
4.热水网路中水泵的特性曲线和系统的特性曲线如何绘制，循环水泵工作点如何确定。
5.热水网路水力工况的计算特点如何；压力工况改变时，水力工况如何改变，流量分配有何特点。
6.什么是热水网路的水力稳定性，如何提高热水网路的水力稳定性。
7.如何诊断系统泄漏，水压图应如何变化。
8.如何诊断系统堵塞。水压图应如何变化。
第10章 供热系统的热力工况
1.什么是供热系统的热力工况。
2.散热器的流量如何影响散热量。
3.供暖系统水力工况对热力工况有何影响，其特点如何。
4.室外温度对热力工况有何影响，其特点如何。
5.如何提高供暖系统热力工况的稳定性。
第11章 热水供热系统的供热调节
1.供热调节有哪些方式，特点各是什么。
2.什么是热水供热系统的初调节，初调节的方法有哪些。
3.什么是热水供热系统的运行调节，有几种调节方法，各有何特点。
4.说明单双管系统供热调节的最佳工况。
5.什么是间歇调节，它与间歇供暖制度有何区别，何时宜选用间歇调节。
6.试推导散热器热水供暖系统供热调节的基本公式。
7.什么是热水供热系统的综合调节，其特点如何。
8.位于沈阳市区的某建筑物，冬季要求供暖维持室温18℃，其室外计算tw=－20℃，试按下列条件绘制质调节曲线：
采用M-132型散热器
供暖系统设计供、回水温度为95℃/70℃；
设计供、回水温度为110℃/70℃；
设计供、回水温度为130℃/70℃，但在建筑物用户处由混水装置将供水温度降为95℃。

第12章 蒸汽供热系统管网的水力计算与水力工况
1.室外蒸汽管网水力计算的特点如何。
2.凝结水回收系统是如何分类的，各有何特点。
3.凝结水回收系统中，二次蒸汽的主要来源如何。
4.简述室外蒸汽管网水力计算的方法和步骤。
5.如图所示，为蒸汽供热管网的平面布置。锅炉出口的饱和蒸汽表压力为10bar。各用户系统所要求的蒸汽表压力及流量如图所示。试进行蒸汽管网的水力计算。主干线不考虑同时使用系数。

第12-5题 图示
6.简述两相流动的几种流动形式。
7.参照凝结水回收系统示意图，分析凝水管路各管段中的水力工况和相应的水力计算方法。
8.开式、闭式凝结水回收系统各有什么特点。
9.什么叫余压回水，余压回水系统运行中容易出现什么问题，如何解决。
10.什么叫加压回水，通常用于何种情况。
11.下图是一条全压凝水回收管道系统，流体呈汽水混合物状态。各用户疏水器前的压力均为350kPa，通过疏水器的压力差为150kPa，局部阻力当量长度比值α=0.6（平均值），试求各管段管径。

第12-7题 图示

12.试分析下图，凝结水回收系统各管段的作用压力。

第12-8题 图示

第13章 集中供热系统的热力站及其主要设备
1. 集中供热系统的热力站的主要作用是什么。
2.热力站主要有几种形式。
3.采暖用户热力站、小区热力站、区域性热力站的结构特点如何。
4.热力站中，如何进行加热设备的选择计算及布置。
5.工业热力站的结构特点如何。
6.凝结水箱的结构及特点如何。
7.简述各种水封的工作原理。
8.简述换热器的分类及特点。
9.如何选择换热器（计算哪些参数）。
10.简述喷射泵的工作原理，如何设计喷射泵。
第14章 供热管线的敷设及构造
1.供热管道主要有哪些设备构成，其主要作用是什么。
2.供热管线的平面位置布置原则是什么。
3.室外供热管道的敷设方式有哪几种形式，如何确定供热管道的敷设方式。
4.操作平台与检查室的作用是什么，设计时应考虑哪些内容。
5.供热管道有哪些连接方式，各有什么特点。
6. 供热管道的阀门有哪些，各有什么作用，如何选用。
7.供热管道敷设时如何考虑排汽、泄水。
8.补偿器的种类有哪些，各有何特点，简述其补偿原理。
9.套管式补偿器、方形补偿器如何实现对管道热伸长的补偿。
10.供热管道支座的作用计类型。
11.供热管道保温的目的是什么，常用保温层结构如何。
12.供热管道热力计算的目的及特点是什么，保温层厚度如何确定。
13.某室外架空蒸汽管道，管子规格为φ159×3（外径×壁厚），蒸汽温度为175℃，室外空气温度tw=-20℃，风速为2m/s。用95mm厚的泡沫混凝土瓦保温λ=0.137kcal/（m℃），外用10mm厚的石棉水泥作保护层λ=0.3kcal/（m℃）。
试确定：（1）该保温管道的散热损失。
（2）如该管道不保温，其散热损失是多少。
14.试求dw=273mm的供水管路和回水管道每米长的热损失。供回水温度为150/70℃。该两条管道埋于土壤中，埋深为h=1.8m。管中心距b=520mm。埋设土壤温度为t0=2℃。管道保温材料λ=0.163kcal/（m℃）。热水管保温层厚度为δ1=70mm，回水管保温层厚度为δ2=40mm。土壤λ=1.475kcal（/m℃）。
第15章 供热管道的应力计算
1.供热管道的强度计算时，主要考虑哪些荷载引起的应力。
2.热力管道固定支座、活动支座分别承受哪些力。
3.热力管道活动支座的间距如何确定。
4.固定支座、活动支座分别起什么作用，若有多根不同管径共架敷设时，其间距如何考虑。
6.请分析方形补偿器的变形情况以及支座的受力情况。
7.在供热管道计算中，其许用应力是如何确定的。
8.直埋供热管道的应力计算有何特点。
第16章 集中供热系统的热源
1.集中供热系统有哪些热源，各有什么特点。
2.热水锅炉房的结构特点和使用范围是什么。
3.蒸汽锅炉房的结构特点和使用范围是什么。
4.简述集中热交换站的工作原理。
5.简述蒸汽喷射系统的换热原理。
6.简述双抽式汽轮机的工作原理。
7.抽汽式汽轮机热力系统有何特点，在工程中如何应用。
8.举出3种以上其它形式的热源，在供热工程中的应用情况，并说明其特点。
第17章 供热系统的技术经济分析简介
1.供热工程技术经济分析的目的是什么。
2.怎样计算经济效果指标，如何评价经济效果。
3.如何确定热水管路的经济比摩阻。
4.集中供热系统方案选择的原则是什么。
5.集中供热、节能项目的经济评价方法如何。

模拟试题一
一、填空
1.一高温水供热系统，与低温水用户系统直接连接，当可用压头小于8～12 mH2O时，采用( )连接方式。
2.室内双管热水供暖系统，垂直失调的原因是（ ）；上供下回单管系统，当循环流量减小时，上层室温（ ）（上升、下降不、变）。
3.在供热系统中，增压泵的作用是使系统流量（ ）（变大、不变、变小）。
4.供暖设计热负荷包括（ ）。
5.供热小室的主要检测仪表（ ）。
6.供热管道的敷设方式（ ）。
7.在供暖设计热负荷计算中，进行高度修正的原因（ ）；进行风力修正的原因（ ）。
二、回答问题:
1.什么是供热系统的初调节，与供热系统的运行调节有何区别。
2. 什么是水力失调，同程式热水供暖系统水平失调的原因何在。
3.热水供热系统有几种压方式。
4.活动支座的作用如何，在管道上的间距如何确定。
5.补偿器的补偿原理如何，常使用的补偿器有哪几种。
三、如图所示，为一热水供热系统。已知膨胀水箱高20m，连接到循环水泵入口处，管段阻力损失为:⊿Pab＝0.5mH2O；Pbc＝3.5mH2O；⊿Pcd＝2.0mH2O；
⊿Pbe＝1.5mH2O；⊿Pef＝0.5mH2O；⊿Peg＝2.0mH2O；⊿Pch＝1.5mH2O。

用户D的资用压力为5mH2O。请画出该系统的水压图。在图上标明各点位置及其对应的数值。
四、一热水供热系统的水压图如图所示，回答下列问题

在循环水泵运行时：
1.用户A入口处供水管的压力值为（ ）mH2O；
2.用户A底层散热设备内压力为（ ）mH2O；
3.用户A顶层设备内压力为（ ）mH2O；
4.循环水泵入口的压力为（ ）mH2O；
5.循环水泵扬程为（ ）mH2O；
6.用户A的资用压头为（ ）mH2O；
7.回水干管的阻力损失为（ ）mH2O。
五、解释概念:
1.散热器的金属热强度；
2.供暖设计热负荷；
3.围护结构的最小传热阻；
4.分阶段改变流量的质调节；
5.建筑物供暖面积热指标。
六、请画出下列图示:
1.机械循环一户一环，跨越管同程式热水供暖系统；
2.机械回水低压蒸汽供暖系统。

模拟试题二
一、判断及填空 在（ ）处判断，正确的打“√”，错误的打“×”，在_____上填入适当字句。
1．计算外围护结构传热时，内表面吸热系数αn（小于）、（等于）、（大于）外表面放热系数αw。
αn的大小主要取决于__________________________，αw的大小主要取决于_____________。
2． 供暖热负荷计算中，进行朝向修正的原因是_____________ _____________，进行高度修正的原因
______________ ___________。
3．散热器的传热系数是（理论计算）、（实验测试）、（经验公式）得出的，如果10片四柱散热器的散热量是Q，20片四柱散热器的散热量（小于）、（等于）、（大于）2Q 。
4．热水供暖系统运行调节有__________、__________、__________三种，最常用的是__________。
5．供暖设计热负荷与供暖热负荷的主要区别是_________________________。
6．供热外网与供暖用户的连接方式有__________________________________________，各应满足那些
条件。
二、求出右图单双管混合系统中：
1．计算A点水温；
2．散热器1的平均温度；
3． 散热器2的面积（不修正）。
已知：tn=16℃，K=1.76×(tp－tn)0.35。

三、下图为室外热水供热管网。将下列符号标入图中:
1．循环水泵的扬程H；
2．静水压线O——O；
3．定压值HA；
4．用户1的充水高度H1；
5．系统运行时，用户2入口处供水管压头值H2；
6．用户4的作用压头ΔH4；

为此，装潢美观，亮丽，富有个性化的店面环境，能引起消费者的注意，从而刺激顾客的消费欲望。这些问题在今后经营中我们将慎重考虑的。7．系统运行时，用户3入口处回水管的测压管水头值H3；
8．定压点；
9．用户4底层散热器的压力H4；

3、你是否购买过DIY手工艺制品？10. 系统停止运行时，用户4入口处回水管的压力值H4；

11.静水工况时用户1底层散热器的压力H1。

除了“漂亮女生”形成的价格，优惠等条件的威胁外，还有“碧芝”的物品的新颖性，创意的独特性等，我们必须充分预见到。
四、指出并改正下列开式低压蒸汽供暖系统图示中的错误之处,并标明设备名称,以及管道的坡度。

附件（二）：低压蒸汽供暖系统

与此同时，上海市工商行政管理局也对大学生创业采取了政策倾斜：凡高校毕业生从事个体经营的，自批准经营日起，１年内免交登记注册费、个体户管理费、集贸市场管理费、经济合同鉴证费、经济合同示范文本工本费等，但此项优惠不适用于建筑、娱乐和广告等行业。五、回答下列问题

自制性手工艺品。自制饰品其实很简单，工艺一点也不复杂。近两年来，由于手机的普及，自制的手机挂坠特别受欢迎。1．何为热水网路水力稳定性，提高如何热水网路的水力稳定性。

300元以下 9 18%2．何为供暖体积热指标，其影响因素如何。
3．如图所示带五个用户的供热外网，

1、作者：蒋志华 《市场调查与预测》，中国统计出版社 2002年8月 §11-2市场调查分析书面报告i.请画出正常水压图；
ii.用户3增加回水加压泵时，用户1、2的水力工况是（ ）失调，用户4、5的水力工况是（ ）失调，系统总流量（ ）；如果关断用户3的阀门，用户1、2的水力工况是（ ）失调，用户4、5的水力工况是（ ）失调，用户3的流量（部分）（全部）（全不）转移到其他用户。请画出变化后的水压图。

4.什么是热负荷延续时间图，定性画出热负荷延续时间图，写出理论依据并加以说明。
5.简述热动力式（圆盘式）疏水器的工作原理。
6.直埋供热管道与地沟敷设有何不同。

500元以上 12 24%

10、如果学校开设一家DIY手工艺制品店，你希望＿＿＿＿＿
