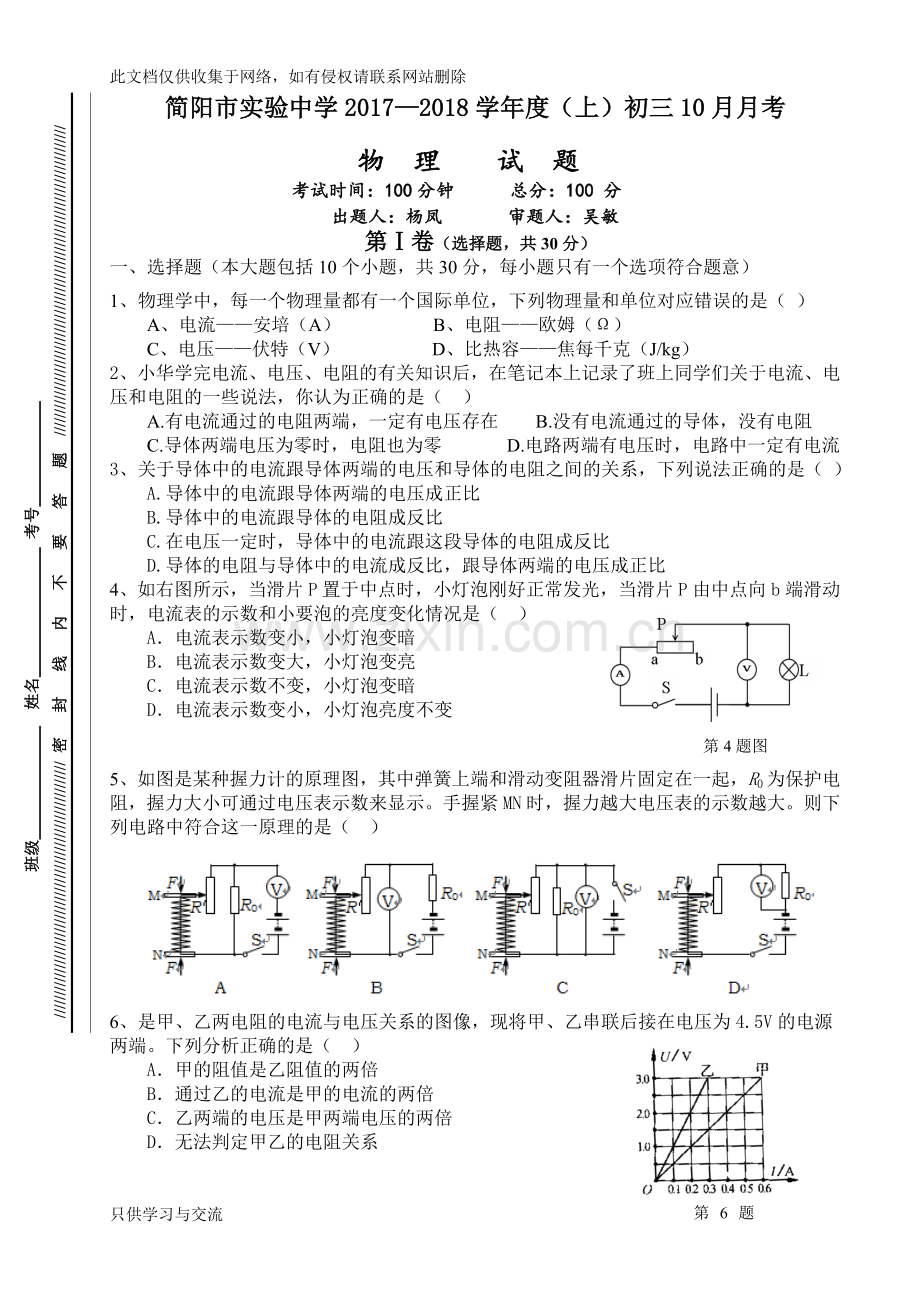

1、此文档仅供收集于网络,如有侵权请联系网站删除 班级 姓名 考号 / 密 封 线 内 不 要 答 题 / 班级 姓名 学号 考号 / 密 封 线 内 不 要 答 题 /简阳市实验中学20172018学年度(上)初三10月月考 物 理 试 题考试时间:100分钟 总分:100 分 出题人:杨凤 审题人:吴敏第卷(选择题,共30分)一、选择题(本大题包括10个小题,共30分,每小题只有一个选项符合题意)1、物理学中,每一个物理量都有一个国际单位,下列物理量和单位对应错误的是( )A、电流安培(A) B、电阻欧姆() C、电压伏特(V) D、比热容焦每千克(J/kg)2、小华学完电流、电压、电阻的有关
2、知识后,在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法,你认为正确的是( )A.有电流通过的电阻两端,一定有电压存在 B.没有电流通过的导体,没有电阻C.导体两端电压为零时,电阻也为零 D.电路两端有电压时,电路中一定有电流3、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系,下列说法正确的是( )A.导体中的电流跟导体两端的电压成正比B.导体中的电流跟导体的电阻成反比C.在电压一定时,导体中的电流跟这段导体的电阻成反比D.导体的电阻与导体中的电流成反比,跟导体两端的电压成正比第4题图4、如右图所示,当滑片P置于中点时,小灯泡刚好正常发光,当滑片P由中点向b端滑动时,电流表的示
3、数和小要泡的亮度变化情况是( )A 电流表示数变小,小灯泡变暗 B 电流表示数变大,小灯泡变亮C电流表示数不变,小灯泡变暗 D电流表示数变小,小灯泡亮度不变5、如图是某种握力计的原理图,其中弹簧上端和滑动变阻器滑片固定在一起,R0为保护电阻,握力大小可通过电压表示数来显示。手握紧MN时,握力越大电压表的示数越大。则下列电路中符合这一原理的是( ) 第6题图6、是甲、乙两电阻的电流与电压关系的图像,现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是( )A 甲的阻值是乙阻值的两倍 B 通过乙的电流是甲的电流的两倍C乙两端的电压是甲两端电压的两倍 D无法判定甲乙的电阻关系第7题图7、在
4、研究“一定电压下,电流与电阻的关系”时,电路如图所示。电源电压恒为3V,滑动变阻器上标有“15 1A”字样。在a、b间先后接入不同阻值的定值电阻R,移动滑片P,使电压表示数为1.5V,读出电流表的示数。当20的电阻接入a、b间时,电压表示数始终无法达到15V,其原因可能是( )A滑动变阻器阻值太小 B电源电压3V太高C20的阻值太小 D控制的电压15V太高第8题图8、如果在“探究电流跟电压的关系”中,按照图中的电路图连接了电路,各表的正负接线柱和量程均正确,结果会( )A.电流表被烧坏 B.电压表被烧坏C.电流表示数为0 D.电压表示数为0第9题图9、在如图所示的电路中,闭合开关,调节滑动变阻
5、器,发现两只电表示数几乎无变化,且有一只电表的示数几乎为零,另一只电表的示数很大。下列判断中正确的( )A.可能是灯L断路 B.一定是灯L短路C.可能是滑动变阻器R断路 D.一定是滑动变阻器R的滑片向左滑动10、如图所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“UI”关系图像如图所示,则下列判断正确的是( )A电源电压为10V B变阻器滑片在中点时,电流表示数为0.3AC滑动变阻器R2的阻值变化范围为010 D定值电阻R1的阻值为20第10题图第卷(非选择题,共70分)二、 图示题(本大题包括4个小题,共12分)11、(3分)在探究“串联电路中的电流
6、规律”时,小明同学设计了如图所示的电路图,请你根据此电路图,帮他把实物连接起来(用笔画线)。12、(3分)试根据图甲,将图乙中的实物用笔画线表示导线连接起来。13、(4分)将图中的实物连成实物图。要求:L1与L2并联,电流表测电路中总电流,电压表只测灯L2两端电压,滑动变阻器只用于改变灯L2的亮度,并且滑片左移时灯L2变亮,并在方框内画出电路图。14、(2分)为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯。夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭。白天,无论发出多大的声音,灯也不亮。请将图中的器材连成符合楼道灯要求
7、的电路。三、 探究与实验题【本大题包括3个小题,共28分,16题(1)小题4分,其余每空2分】15、(8分)为研究甲、乙两种液体的吸热能力,某同学用如图所示两套完全相同的装置进行实验探究,两种液体的体积和温度都相同。(1)选用两套完全相同的装置分别给甲、乙两种液体加热,这样做的目的是 。(2)写出图中所示装置的一处错误: 。改正错误后,同时加热,分别记录加热时间和液体温度,数据如表所示:(3)加热4分钟后,甲乙两种液体温度均不再升高,原因是 。(4)根据实验数据,可知 液体的吸热能力较强。(选填“甲”或“乙”)16、(10分)小莉按图13中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.
8、AVSRR图13甲 乙(1)根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数增大(注意两电表量程的选择);(2)实验时,调节滑动变阻器,测出通过电阻R的电流和对应的电压值如下表.请根据表中数据,在右图的坐标系中画出电阻R的U-I关系图象:U(V)0.51.01.61.92.53.0I(A)0.10.20.30.40.50.6(3) 由图象可知,小莉实验时所选用电阻R的阻值为 .(4) 根据上表实验数据得到的结论是 .17、(10分)小航同学在做“探究电流与电阻的关系”实验时,他设计了如图所示的电路。先将5的电阻R接入电路,电路连接完全正确,滑片P滑至阻值最大处后,闭合开
9、关S就直接读出了电流表的示数,并把数据记录在表格中。然后再分别用10和20的电阻替换5电阻,重复上述操作。(1)请你说出小航在实验中存在的错误是什么?(2)小航改正错误后重新进行实验,得到数据如下表所示。物理量实验次数电阻R/电流I/A150.482100.243200.12此次实验中,电压表的示数始终保持 V不变,根据上表实验数据得到的结论是 。(3)滑动变阻器R在此实验中的主要作用是: 。(4)小航发现有一个小灯泡,用这个小灯泡替换20的电阻后,继续进行实验。电表测得示数如图所示,此时小灯泡的阻值是 。四、 论证与计算题(本大题包括5个小题,共30分)18、(8分)某品牌太阳能热水器的容积
10、为,其装满水后在太阳的照射下水温从的升高到,不计热量的散失。(1)求热水器中的水吸收的热量。水的比热容(2)要完全燃烧多少体积的煤气可以产生相同的热量?(煤气的热值)19、(8分)轿车已逐步进入我国普通百姓家中.已知某国产骄车每行驶100km消耗8L汽油(1L10-3m3),汽油的密度为0.71103kg/m3、热值为4.6l07Jkg则:(1)10kg汽油完全燃烧时所产生的热量是多少? (2)该汽车行驶100km消耗的汽油的质量是多少? (3)当该汽车以50kW的功率在平直公路上以72kmh的速度匀速行驶时,它所受到的阻力等于多少? (4) 该汽车发动机的效率是多少?20、(6分)如图所示,电阻R1=12欧。电键SA断开时, 通过的电流为0.3安;电键SA闭合时,电流表的示数为 0.5安。问:(1) 电源电压为多大?(2) 电阻R2的阻值为多大?21、(8分)如图所示电路,电源电压为6伏,当S断开时电流表的示数为1A;S闭合时,电流表的读数为1.5A,求:SR2R1A电阻R1的电阻.电阻R2的电阻.只供学习与交流
