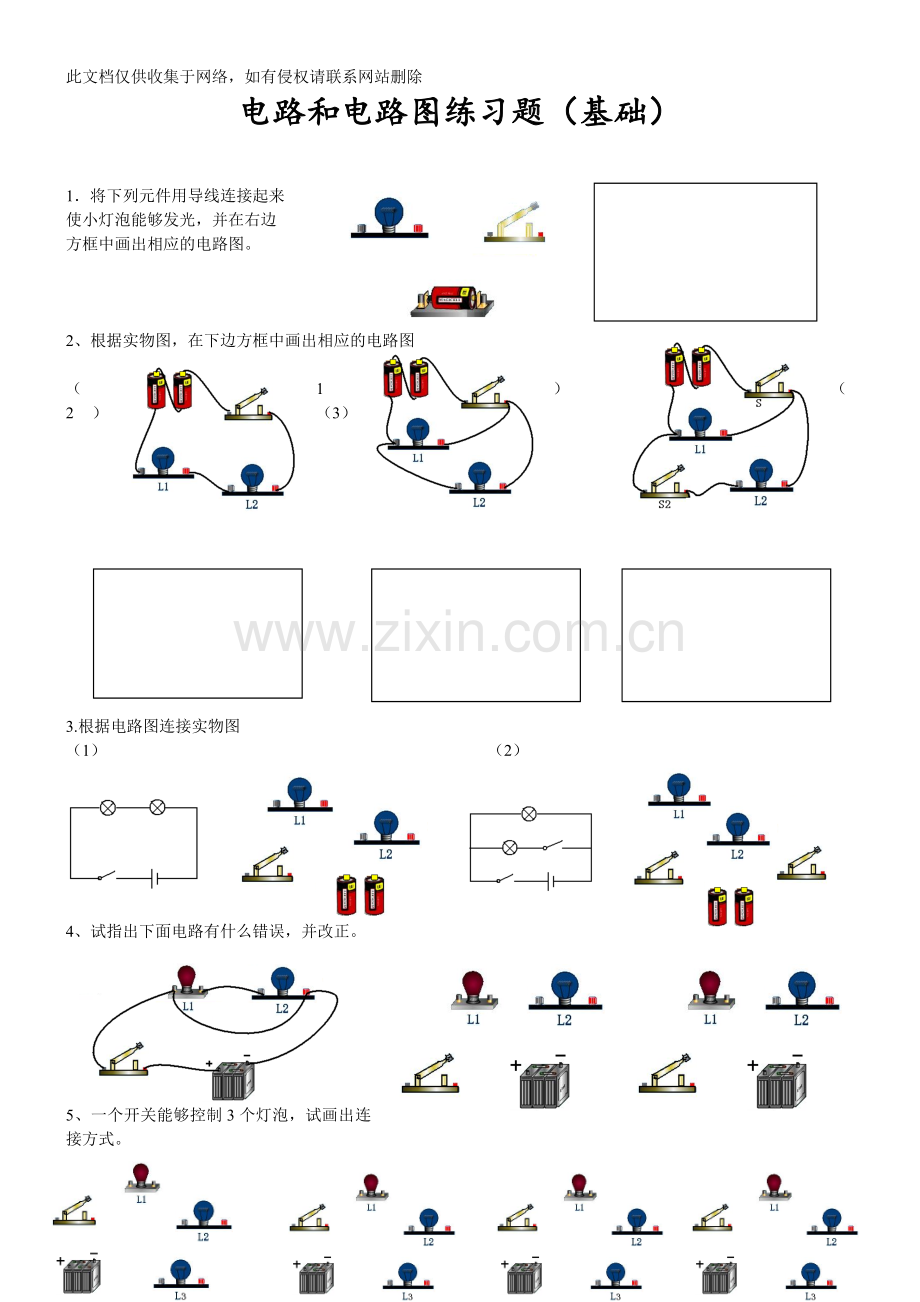

电路和电路图练习题（基础）

1．将下列元件用导线连接起来
使小灯泡能够发光，并在右边
方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图
（1） （2） （3）

3.根据电路图连接实物图
（1） （2）
4、试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

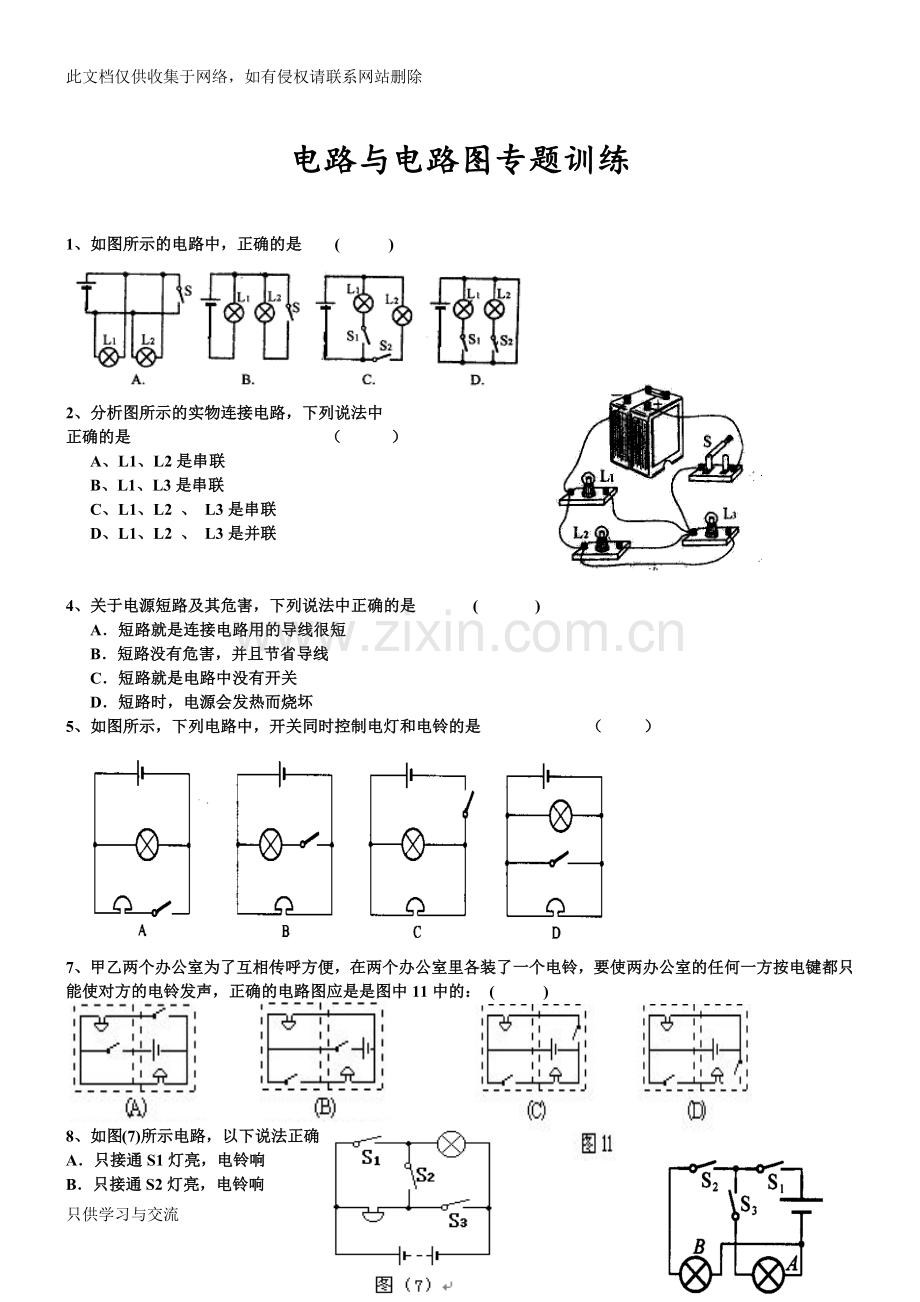

电路与电路图专题训练

1、如图所示的电路中，正确的是 ( )

2、分析图所示的实物连接电路，下列说法中
正确的是 （ ）
A、L1、L2是串联
B、L1、L3是串联
C、L1、L2 、 L3是串联
D、L1、L2 、 L3是并联

4、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短
B．短路没有危害，并且节省导线
C．短路就是电路中没有开关
D．短路时，电源会发热而烧坏
5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的： ( )　

8、如图(7)所示电路，以下说法正确的是 (  )
A．只接通S1灯亮，电铃响
B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响
D．只断开S1灯亮，电铃响

9、如图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关 闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．
10、如图所示，要使灯L1和L2串联，应该闭合开关 ，断开开关 ；如果要使灯L1与L2并联，则应该闭合开关 ，断开开关 ，如果三只开关全闭合，电路发生 。
11、如图所示，要使灯A和B并联，则必须接通开关 ( )
A．Sl和S2
B．S2和S3
C．Sl和S3
D．S2

12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。

13、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。
15、如图7所示，按电路图用笔画线作导线，将元件连接起来.

17、用线条代替导线，将图20中的电器元件连成电路。
　　要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

18、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。

21、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．

22、在图11—16中，根据实物图，画出相应的电路图．

23、根据图11—17所示的实物图，画出电路图．

24、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

25、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

5．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1b
L1
L2
S1
S2
图1c
L1
L2
S1
S2
图1a
S
L2
L1

图1a中L1、L2是 联，S控制
图1b中L1、L2是 联，S1控制 ，S2控制
图1c中L1、L2是 联，S1控制 ，S2控制

7．根据图2实物，在右图线框内画出对应的电路图．
L1
L2
S
图2

8．如图3所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．

L1
S2
S1
L2
图3

L3
L2
L1
A-
E+
C D
B
图4

9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．
（1）用导线连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的．
10．按图5所示的电路，在右画线框内出相应的电路图．
L1
L2
S2
S1
图5
