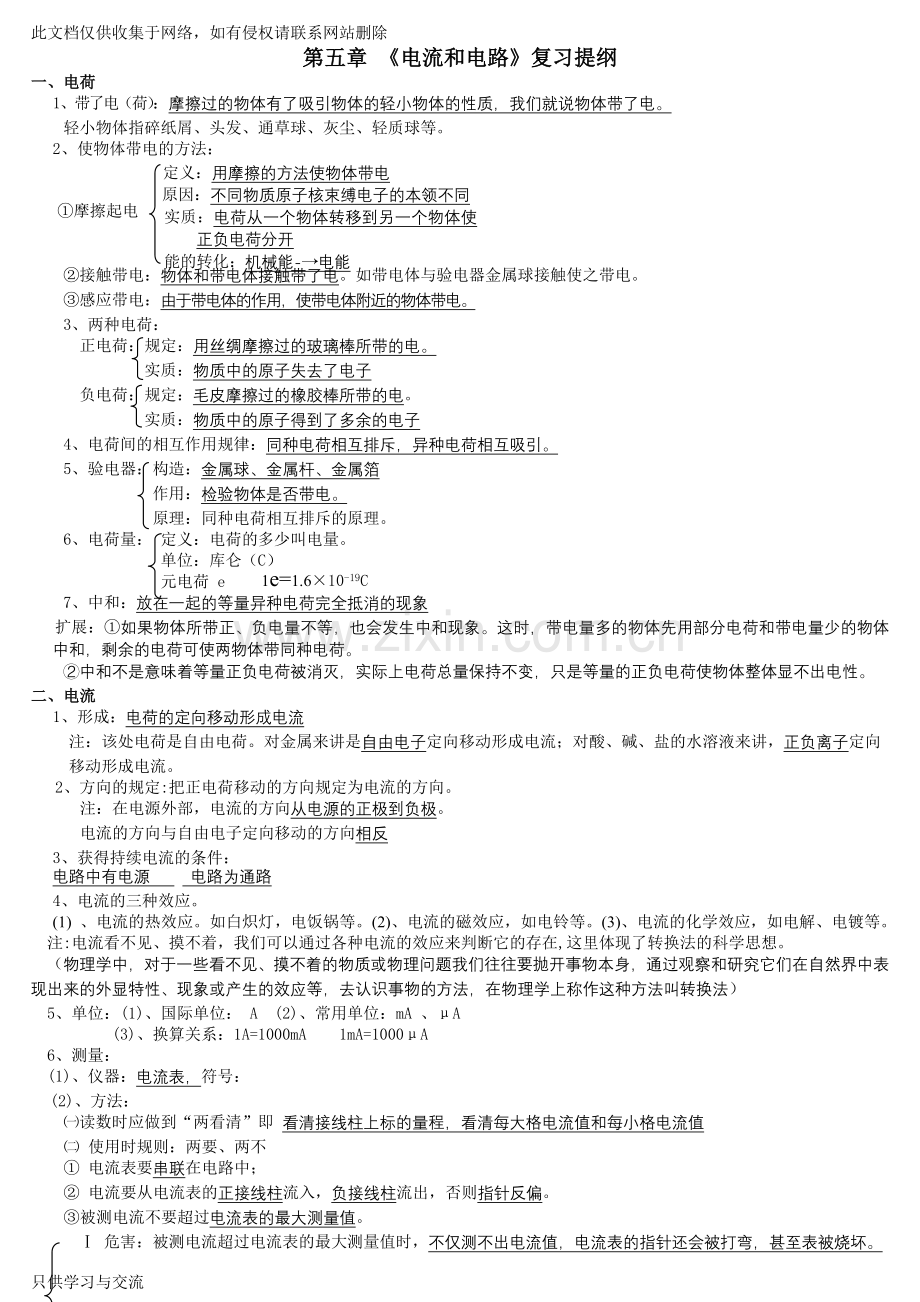

此文档仅供收集于网络，如有侵权请联系网站删除第五章 电流和电路复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。定义：用摩擦的方法使物体带电原因：不同物质原子核束缚电子的本领不同实质：电荷从一个物体转移到另一个物体使正负电荷分开能的转化：机械能-电能摩擦起电2、使物体带电的方法：接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。感应带电：由于带电体的作用，使带电体附近的物体带电。3、两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。 原理：同种电荷相互排斥的原理。6、电荷量： 定义：电荷的多少叫电量。1e=1.610-19C 单位：库仑（C） 元电荷 e7、中和：放在一起的等量异种电荷完全抵消的现象 扩展：如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。二、电流1、形成：电荷的定向移动形成电流 注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。 2、方向的规定:把正电荷移动的方向规定为电流的方向。注：在电源外部，电流的方向从电源的正极到负极。电流的方向与自由电子定向移动的方向相反3、获得持续电流的条件：电路中有电源 电路为通路4、电流的三种效应。(1) 、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应，如电铃等。(3)、电流的化学效应，如电解、电镀等。注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。（物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法）5、单位：(1)、国际单位： A (2)、常用单位：mA 、A (3)、换算关系：1A=1000mA 1mA=1000A6、测量：(1)、仪器：电流表，符号：(2)、方法：读数时应做到“两看清”即 看清接线柱上标的量程，看清每大格电流值和每小格电流值 使用时规则：两要、两不 电流表要串联在电路中； 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。被测电流不要超过电流表的最大测量值。 危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。 选择量程：实验室用电流表有两个量程，00.6A 和03A。测量时，先选大量程，用开关试触，若被测电流在0.6A3A可 测量 ，若被测电流小于0.6A则 换用小的量程，若被测电流大于3A则换用更大量程的电流表。 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。三、导体和绝缘体：1、导体：定义：容易导电的物体。 常见材料：金属、石墨、人体、大地、酸 碱 盐溶液 导电原因：导体中有大量的可自由移动的电荷 说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐 溶液中的电流是正负离子都参与定向运动2、绝缘体：定义：不容易导电的物体。 常见材料：橡胶、玻璃、陶瓷、塑料、油等。 不易导电的原因：几乎没有自由移动的电荷。 3、“导电”与“带电”的区别导电过程是自由电荷定向移动的过程，导电体是导体；带电过程是电子得失的过程，能带电的物体可以是导体，也可以是绝缘体。4、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。四、电路1、 组成：分类电源定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。作用：在电源的内部不断地聚集正电荷负极聚集负电荷。以持续对外供电化学电池干电池蓄电池充电时，电能化学能供电时，化学能电能光电池发电机机械能电能光能电能用电器：定义：用电来工作的设备。 工作时：将电能其他形式的能。开关：控制电路的通断。导线：输送电能2、三种电路：通路：接通的电路。开路：断开的电路。短路：定义：电源两端或用电器两端直接用导线连接起来。 特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。3、电路图：用规定的符号表示电路连接的图叫做电路图。4、连接方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。开关作用控制整个电路干路中的开关控制整个电路。支路中的开关控制该支路。电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)电流分析法：在识别电路时，电流：电源正极各用电器电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首尾首尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。第十五章 电流和电路测试题1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( ) A.一定是串联 B.一定是并联 C.可以串联，也可以是并联 D.电灯与插座应该串联，彩电与电冰箱应该并联2、关于电流和电源，下列说法正确的是( ) A.电路中只要有电源，就一定有电流 B.电流是由电荷做无规则运动形成的 C.在电源的外部，电流从电源的正极流向电源的负极 D金属导体中的电流方向与电子移动的方向相同3、连接串联电路的过程中，下列几点要求中没有必要的是( ) A.按照电路图连接电路的过程中，开关应该是断开的 B.每处接线都必须接牢 C.必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关4.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”则这种“聪明”的电路是( )220V220V220V220VABCD光控声控声控光控光控声控光控声控5、甲、乙两同学在做实验时，把电流表的“-”和“06”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是( ) A1.4A B0.24A C0.26A D0.28A6、如图所示，粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关，一定会发生( ) A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断7、下列四组物体中，都属于绝缘体的一组是( ) A碳棒、人体、大地 B水银、铜丝、铁块 C陶瓷、干木、塑料 C大地、人体、陶瓷二、填空题（每空1分，共20分）L111、一个完整的电路是由提供电能的_、消耗电能的_、控制电路通断的_和提供电的流动路径的_四部分组成的。12、在如下图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2、断开，则灯L1、L2联。如果将开关S1、S2闭合，S3断开，则灯L1、L1联。13、电流是表示_的物理量，电流的单位是_，用符号_表示。14、计算器中的电流很小，大约100A，也就是_A；雷电是一种常见的自然现象，发生雷电时的电流高达2105A，相当于_mA。15、实验室里通常用_来测量电路中的电流。测量时，电流表必须和被测的用电器_联在电路里，使电流从它的_接线柱流进，从_接线柱流出，并选择合适的_，绝对不允许不经过_而直接将它连接在电源的两极上。16、串联电路中各处的电流是_的，并联电路干路的电流_各并联支路的电流_。三、作图题（共2题，共10分）17、根据电路实物图画出电路图18、按下边的电路图连接实物。（4分）四、实验题（共3题，共20分）L1L2S1S2S319、（7分）如图所示电路中：（1）若使L1、L2串联，则应闭合_，断开_；（2）若使L1、L2并联，则应闭合_，断开_；（3）如果只闭合S1而断开S2、S3，则灯_亮；（4）同时闭合开关_和_是不允许的.20、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：（1）测量时产生这种现象的原因是_（2）该同学为了完成实验，下一步应该采取的措施是_。（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。012300.20.40.6+0.6321、（7分）根据图下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图第十五章 电流和电路单元测试卷一、选择题1234567BCCDDCC二、填空题11、电源，用电器，开关，导线 12、串，并 13、电流强弱，安，A 14、104A，2108。15、电流表，串，正，负，量程，用电器 16、相等，等于，之和。012300.20.40.6+0.63三、作图题17、略18、见右图。四、实验题19、（1）S2S1，S3 （2）S1S3，S2 （3）L2 （4）S2S320、（1）量程选错 （2）把量程改接3A的 （3）见上图 21、略只供学习与交流
