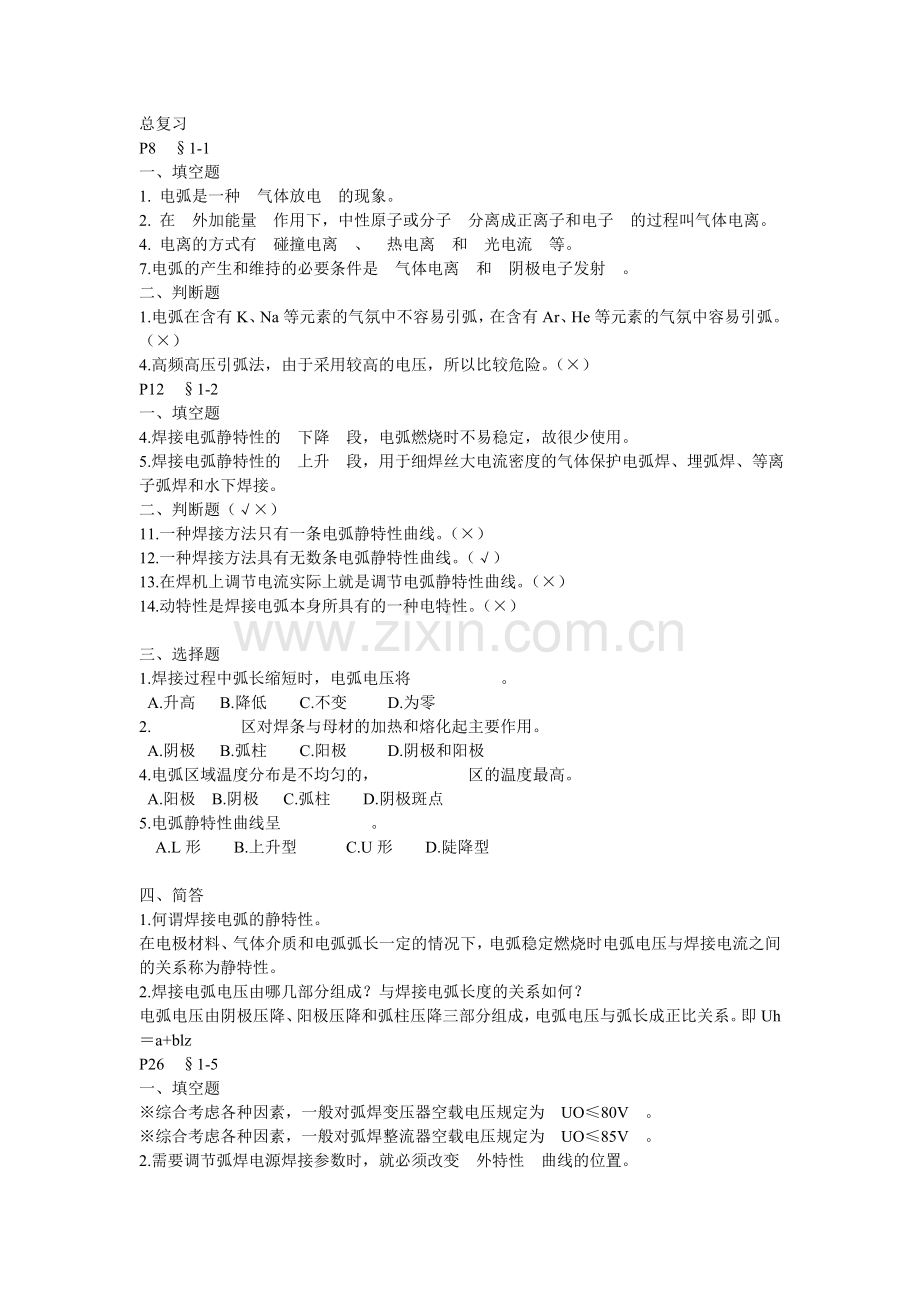

总复习
P8 §1-1
一、填空题
1. 电弧是一种 气体放电 的现象。
2. 在 外加能量 作用下，中性原子或分子 分离成正离子和电子 的过程叫气体电离。
4. 电离的方式有 碰撞电离 、 热电离 和 光电流 等。
7.电弧的产生和维持的必要条件是 气体电离 和 阴极电子发射 。
二、判断题
1.电弧在含有K、Na等元素的气氛中不容易引弧，在含有Ar、He等元素的气氛中容易引弧。（×）
4.高频高压引弧法，由于采用较高的电压，所以比较危险。（×）
P12 §1-2
一、填空题
4.焊接电弧静特性的 下降 段，电弧燃烧时不易稳定，故很少使用。
5.焊接电弧静特性的 上升 段，用于细焊丝大电流密度的气体保护电弧焊、埋弧焊、等离子弧焊和水下焊接。
二、判断题（√×）
11.一种焊接方法只有一条电弧静特性曲线。（×）
12.一种焊接方法具有无数条电弧静特性曲线。（√）
13.在焊机上调节电流实际上就是调节电弧静特性曲线。（×）
14.动特性是焊接电弧本身所具有的一种电特性。（×）

三、选择题
1.焊接过程中弧长缩短时，电弧电压将 。
A.升高 B.降低 C.不变 D.为零
2. 区对焊条与母材的加热和熔化起主要作用。
A.阴极 B.弧柱 C.阳极 D.阴极和阳极
4.电弧区域温度分布是不均匀的， 区的温度最高。
A.阳极 B.阴极 C.弧柱 D.阴极斑点
5.电弧静特性曲线呈 。
A.L形 B.上升型 C.U形 D.陡降型

四、简答
1.何谓焊接电弧的静特性。
在电极材料、气体介质和电弧弧长一定的情况下，电弧稳定燃烧时电弧电压与焊接电流之间的关系称为静特性。
2.焊接电弧电压由哪几部分组成？与焊接电弧长度的关系如何？
电弧电压由阴极压降、阳极压降和弧柱压降三部分组成，电弧电压与弧长成正比关系。即Uh＝a+blz
P26 §1-5
一、填空题
※综合考虑各种因素，一般对弧焊变压器空载电压规定为 UO≤80V 。
※综合考虑各种因素，一般对弧焊整流器空载电压规定为 UO≤85V 。
2.需要调节弧焊电源焊接参数时，就必须改变 外特性 曲线的位置。

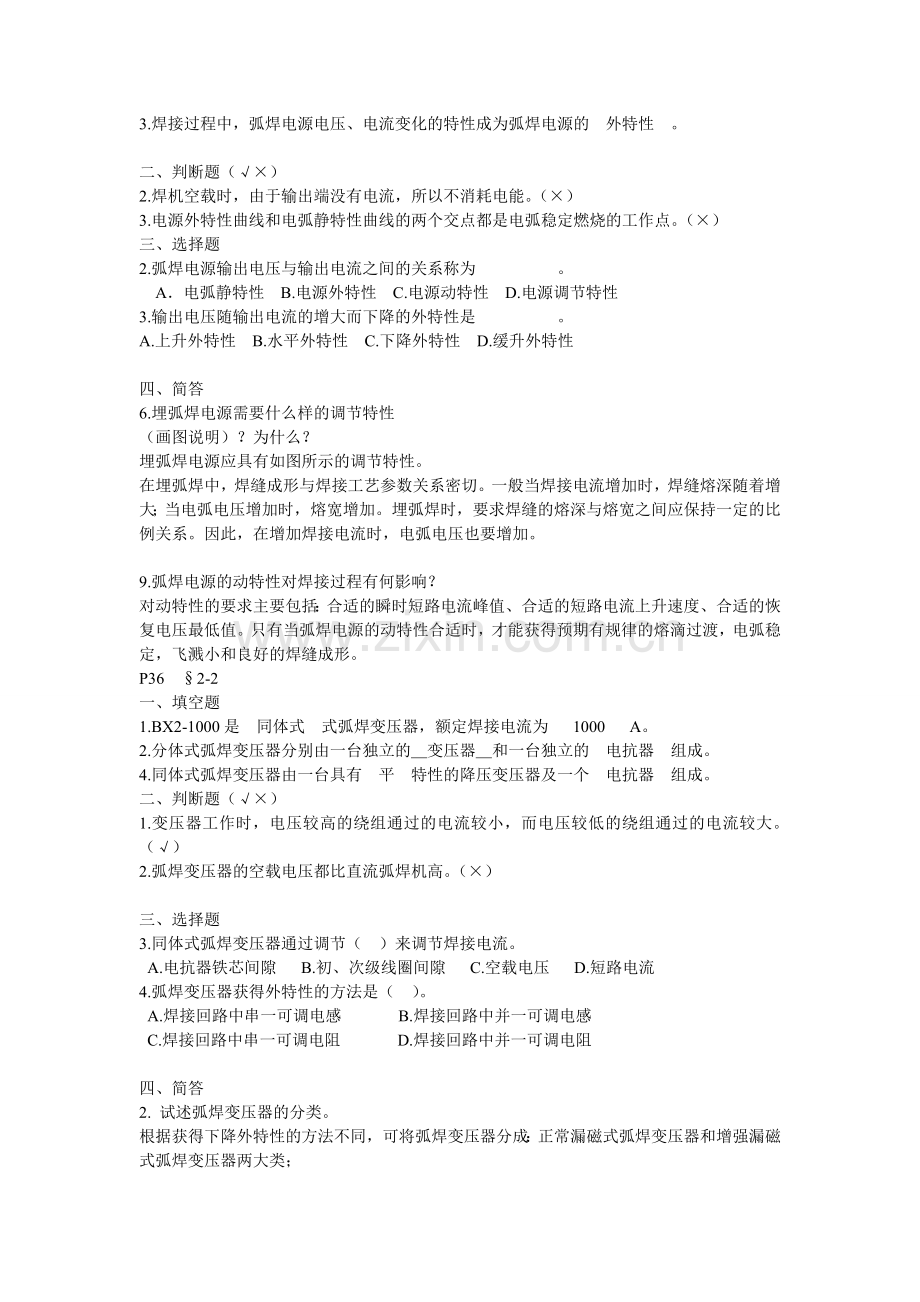

3.焊接过程中，弧焊电源电压、电流变化的特性成为弧焊电源的 外特性 。

二、判断题（√×）
2.焊机空载时，由于输出端没有电流，所以不消耗电能。（×）
3.电源外特性曲线和电弧静特性曲线的两个交点都是电弧稳定燃烧的工作点。（×）
三、选择题
2.弧焊电源输出电压与输出电流之间的关系称为 。
A．电弧静特性 B.电源外特性 C.电源动特性 D.电源调节特性
3.输出电压随输出电流的增大而下降的外特性是 。
A.上升外特性 B.水平外特性 C.下降外特性 D.缓升外特性

四、简答
6.埋弧焊电源需要什么样的调节特性
（画图说明）？为什么？
埋弧焊电源应具有如图所示的调节特性。
在埋弧焊中，焊缝成形与焊接工艺参数关系密切。一般当焊接电流增加时，焊缝熔深随着增大；当电弧电压增加时，熔宽增加。埋弧焊时，要求焊缝的熔深与熔宽之间应保持一定的比例关系。因此，在增加焊接电流时，电弧电压也要增加。

9.弧焊电源的动特性对焊接过程有何影响？
对动特性的要求主要包括：合适的瞬时短路电流峰值、合适的短路电流上升速度、合适的恢复电压最低值。只有当弧焊电源的动特性合适时，才能获得预期有规律的熔滴过渡，电弧稳定，飞溅小和良好的焊缝成形。
P36 §2-2
一、填空题
1.BX2-1000是 同体式 式弧焊变压器，额定焊接电流为 1000 A。
2.分体式弧焊变压器分别由一台独立的＿变压器＿和一台独立的 电抗器 组成。
4.同体式弧焊变压器由一台具有 平 特性的降压变压器及一个 电抗器 组成。
二、判断题（√×）
1.变压器工作时，电压较高的绕组通过的电流较小，而电压较低的绕组通过的电流较大。（√）
2.弧焊变压器的空载电压都比直流弧焊机高。（×）

三、选择题
3.同体式弧焊变压器通过调节（ ）来调节焊接电流。
A.电抗器铁芯间隙 B.初、次级线圈间隙 C.空载电压 D.短路电流
4.弧焊变压器获得外特性的方法是（ ）。
A.焊接回路中串一可调电感 B.焊接回路中并一可调电感
C.焊接回路中串一可调电阻 D.焊接回路中并一可调电阻

四、简答
2. 试述弧焊变压器的分类。
根据获得下降外特性的方法不同，可将弧焊变压器分成：正常漏磁式弧焊变压器和增强漏磁式弧焊变压器两大类；
正常漏磁式弧焊变压器根据电抗器与变压器的配合方式不同又可分为：分体式、同体式和多站式弧焊变压器；
增强漏磁式弧焊变压器按其结构特点，这类弧焊变压器可分为：动圈式、动铁式和抽头式弧焊变压器。

6.同体式弧焊变压器大修后发热，是什么原因？
正常情况下变压器同体式弧焊变压器的二次绕组和电抗器绕组采用反接方式接线，可以使两绕组在中间磁轭所产生的两种磁通能部分抵消，因而节省了铁芯的中间磁轭的截面积。
如果在大修后误将二次绕组和电抗器绕组采用顺接方式接线，则两绕组在中间磁轭所产生的两种磁通能不仅不能抵消，而且互相加强，使中间磁轭的总磁通增大，引起中间磁轭发热。
P41 §2-3
一、填空题
2. BX3-500是 动圈式 式弧焊变压器，额定焊接电流为 500 A。
二、选择题
5.动铁心弧焊变压器活动铁心的作用是＿＿＿。
A.避免形成磁分路，便于调节焊接电流
B.形成磁分路，减少磁漏 C.形成磁分路，造成更大的漏磁
D.减少漏磁，以获得下降外特性
6.动圈式弧焊变压器通过调节＿＿＿来调节焊接电流。
A.电抗器铁心间隙 B.处、次级线圈间隙
C.空载电压 D.短路电流
P64 §3－3
一、填空题（将正确答案填在横线上）
1. 无反馈磁饱和电抗器式硅弧焊整流器具有 陡降 的外特性。
3. 为了提高磁饱和电抗器的电流放大倍数和获得所需要的外特性，可以采用 带有正反馈 的磁饱和电抗器。
4. 全部内反馈磁饱和电抗器式硅弧焊整流器具有 水平 的外特性，工作部分为 水平 的。
5. 在全部内反馈磁饱和电抗器式硅弧焊整流器中，设置偏移绕组具有 偏移调节特性 和 稳定输出电压 的作用
P71 §4－1
1. 图示为晶闸管式弧焊整流器，简述其由哪几部分组成？
（1）主电路：主变压器T、晶闸管整流器UR、输出电抗器L
（2）晶闸管触发电路：C
（3）反馈电路：Ugi、Ufi恒流特性、Ugv、Ufv恒压特性
P77 §4－2
2. 带平衡电抗器的双反星形可控整流电路特点如何？
带平衡电抗器的双反星形可控整流电路，具有输出电压脉动小、移相范围窄（900）、触发电路设置方便、变压器二次绕组利用率高、设备容量小、整流元件承载能力强等特点，因而被广泛用于象弧焊电源这样要求低电压、大电流的场合。
P82 §4-3
一、填空题
1. 晶闸管的触发电路一般有 单结晶体管 触发电路、 晶体管 触发电路、 数字式 触发电路和 集成 触发电路等。
※ 晶闸管弧焊整流器的外特性，靠 电弧电压负反馈 、 电流负反馈 或 复合负反馈 等方法获得。
P85 §4－4
一、判断题
1. 晶闸管弧焊整流器的外特性，靠电弧电压负反馈或电流负反馈等两种方法获得。（×）
※ ZX5—400是常用晶闸管式弧焊整流器的型号。（√）
二、选择题
1. 晶闸管式弧焊整流器反馈电压的大小，由输出电压和输出电流共同影响时，则焊机输出 C 特性。
A. 上升 B. 水平 C. 下降 D. 脉动
※ 晶闸管式弧焊整流器反馈电压的大小，由输出电压影响时，则焊机输出 B 特性。
A. 上升 B. 水平 C. 下降 D. 脉动
P92 §4-5
一、选择题
1. 常用晶闸管式弧焊整流器的型号是 B 。
A. ZX3—400 B. ZX5—400 C. ZX7—400 D. BX1—300
※ ZX5—400是常用 B 的型号。
A. 晶闸管式弧焊整流器 B. 动圈式弧焊变压器
C. 动铁式弧焊变压器 D. 晶体管脉冲弧焊电源
P97 §5-1
2. 脉冲弧焊电源常采用哪些方法获得脉冲电流？
答：
（1）利用硅二极管的整流作用获得脉冲电流
（2）利用电子开关获得脉冲电流
（3）利用阻抗变换获得脉冲电流
（4）利用给定信号变换和电流截止反馈获得脉冲电流
P102 §5－3
2. 试分析脉冲励磁式脉冲弧焊电源的工作原理。
答：其主电路与普通磁饱和电抗器式弧焊整流器相同，但它的励磁电流不是稳定的直流电流，而采用了周期性变化的脉冲电流Ih，使Xj随着Ih周期性变化而变化，从而获得周期性的脉冲焊接电流Ih 。
P108 §5-4
3. 单电源式和双电源式晶闸管脉冲弧焊电源各有什么特点？
答：单电源式脉冲弧焊电源具有结构简单、电源利率用高、成本低等优点。但它是利用电阻限流来提供基本电流，工作中电能损耗较大，且不利于基本电流和脉冲电流的分别调节。
这种脉冲弧焊电源由于采用双电源供电，基本电流和脉冲电流可以分别调节，可调参数多，小电流时电弧也较稳定；但结构复杂，电源利用率低，故较少采用。
P115 §5-5
一、填空题（将正确的答案填在横向上）
1. 晶体管式弧焊整流器按工作原理可分为 模拟式 和 开关式 控制两大类。
2. 模拟式晶体管弧焊整流器有两条反馈线路，即 电流 负反馈和 电弧电压 负反馈线路。
二、判断（在题末括号内，对的画√，错的画╳）
1. 模拟式晶体管弧焊整流器焊机制造完成后，电流采样比例系数是固定不变的，所以输出电流只取决于给定值（√）
2. 模拟式晶体管弧焊整流器，只要接通电弧电压负反馈线路，就可以获得恒压外特性（√）
3. 开关式晶体管脉冲弧焊电源的输出电流大小是靠改变开关脉冲的占空比，即改变三相饱和导通的时间在整个周期中占的比例来实现（√）
4. 在输出回路中加电容器，可使开关式晶体管脉冲弧焊电源输出的电流平稳。（×）
P122 §6－1
一、判断题
1.逆变式弧焊电源脉冲宽度的调制方式，是指开关周期恒定，通过改变导通脉冲宽度来改变占空比的方式。（√）
2.逆变式弧焊电源脉冲宽度的调制方式，由于晶体管导通宽度有最大值，所以输出电压可以在较大的范围内调节。（×）
※ 为焊接电弧提供电能，并具有弧焊方法所要求性能的逆变器，称为弧焊逆变器。（√）
※ 弧焊逆变器的设备费用较低，但对制造技术要求较高。（√）

二、简答
2. 试述弧焊逆变器的特点及应用？
弧焊逆变器的特点：
教材P121 （1）～（5）
弧焊逆变器的应用：
教材P122
P131 §6－2
※ 判断题（在题末括号内，对的画√，错的画×）
※ 以快速晶闸管（SCR）为逆变主电路的大功率高压开关管，通过其触发角来控制的弧焊逆变器，称为晶闸管式弧焊逆变器。（√）
※ 晶闸管式弧焊逆变器的外特性形状，是通过电流、电压负反馈与电子控制电路的配合以改变频率f来控制的。（√）
P137 §6－3
二、判断题（在题末括号内，对的画√，错的画×）
1.单端通向开关电路可用于中等焊接电流的场合。（√）
2.串联半桥式电路可用于焊接电路较小的场合。（×）
3.串联全桥式电路可用于焊接电流较大的场合。（√）
4.晶体管式弧焊逆变器采用“定频调脉宽”的调制方式（√）
※ 晶体管属于半控型器件，逆变器工作频率可达15～20Hz。（×）
※ EUROTRANS-500是美国生产的一种轻便型晶体管式弧焊逆变器；（×）
P140 §6-4
※ 判断题（在题末括号内，对的画√，错的画×）
※ 场效应晶体管属于电流控制型，只需要极微小的电压就能实现开关控制。（×）
※ 场效应管式弧焊逆变器的逆变主电路形式常采用正激式、半桥式、全桥式和双重正激单端式逆变主电路。（√）
P151 §7-1
一、填空题
1．一般情况下，焊接普通低碳钢、民用建筑等产品，选用 交流 弧焊电源即可。
2．焊接热敏感性大的合金钢、薄板结构，或厚板的单面焊双面成形过程中，采用 脉冲 弧焊电源较理想。

二、简答
5．已知某弧焊电弧焊工作周期为5min，负载时间为4min，求在这种工作状态下的负载持续率
解：FS= t/T×100% ＝4/5×100%＝80%
即在这种工作状态下的负载持续率为80%
6．已知某弧焊电源的FSe=60%，输出额定电流Ie=300A，分别求出FS=50%、80%、100%几种情况下的允许焊接电流。
解：
P157 7-2
一、填空题
1. 弧焊电源动力线一般选用耐压为 500V 的电缆。对单芯铜电缆，以电流密度 5～10A/mm2 选择导线截面；多芯电缆或长度较大（大于30m时），以电流密度为 3～6 A/mm2 选择导线截面。采用铝电缆时，导线电缆应增大到铜电缆的 1.6 倍。
P164 7-3
一、填空题
1. 当一台弧焊电源的 空载电压 或 工作电压 不够用时，可以将多台弧焊电源串联起来使用。
2. 当一台弧焊电源的 焊接电流 不够用时，可把多台弧焊电源并联起来使用，但要注意 均衡电流 、 极性 等问题。

二、简答
4. 多台交流弧焊电源并联使用时应注意哪些问题？
答：交流弧焊变压器并联使用 并联使用时应注意以下几点：
1）输入端电压相同，输出空载电压相同，不管弧焊变压器的型号、容量是否相同，都可以并联使用。
2）当空载电压不同时，并联时在空载情况下会出现均衡电流，应设法进行改装，使彼此空载电压相同，最好是将高空载电压改为低空载电压。
3）将参与并联的各弧焊变压器的一次绕组接在电网同一相上，二次绕组必须同极性相联。
4）并联运行时，要注意负载电流的协调分配。可通过各弧焊变压器的电流调节装置进行调节，根据各自容量的大小，按比例调节输出电流。
