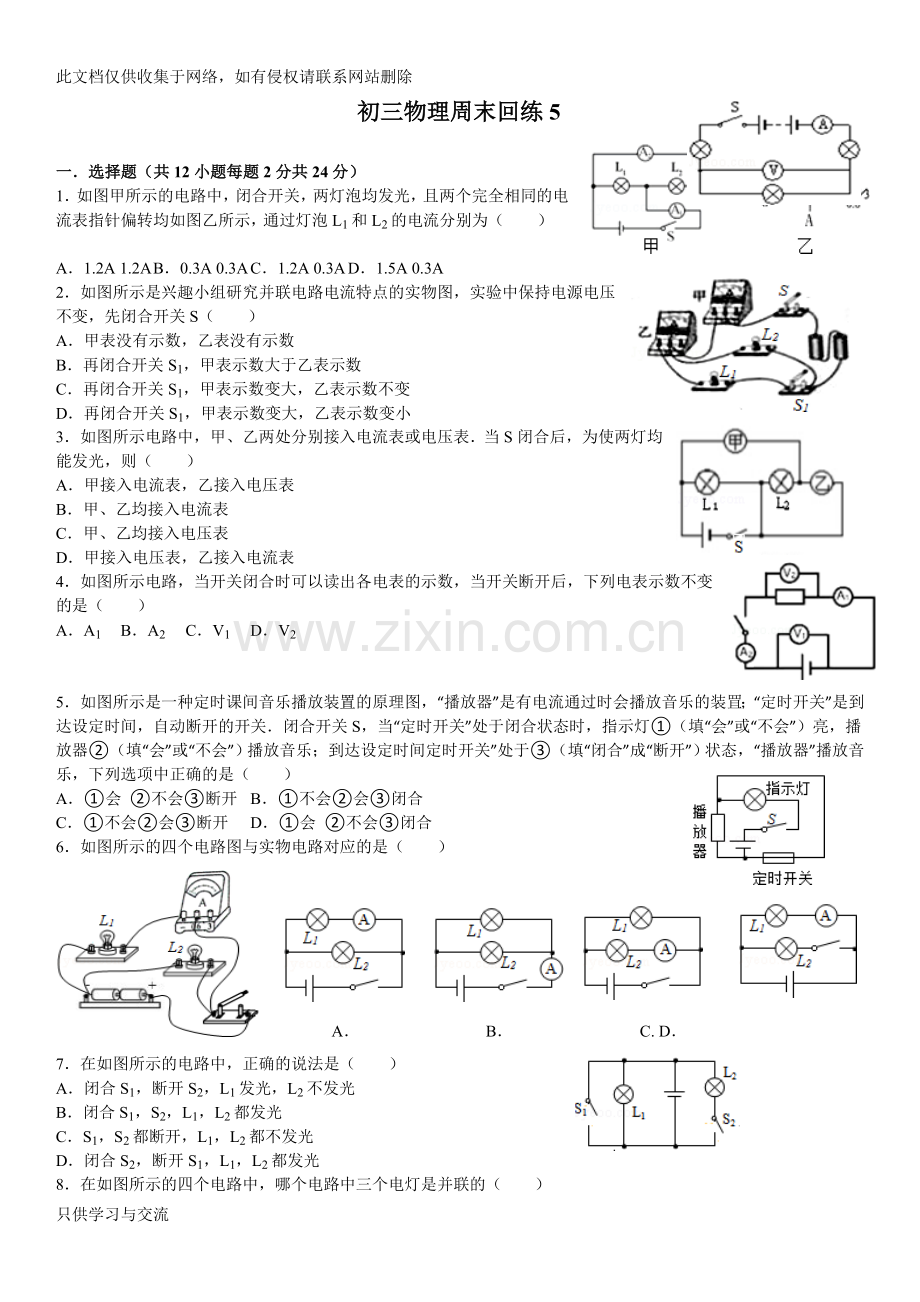

初三物理周末回练5

一．选择题（共12小题每题2分共24分）
1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）

A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A
2．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（　　）
A．甲表没有示数，乙表没有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
3．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（　　）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
4．如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（　　）
A．A1 B．A2 C．V1 D．V2

5．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（　　）
A．①会 ②不会③断开 B．①不会②会③闭合
C．①不会②会③断开 D．①会 ②不会③闭合
6．如图所示的四个电路图与实物电路对应的是（　　）
A． B． C. D．
7．在如图所示的电路中，正确的说法是（　　）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
8．在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B． C． D．
9．如图所示电路．开关闭合后两灯发光．以下说法正确的是（　　）

A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
10．如图所示电路中，已知两个定值电阻的阻值R1＞R2．闭合开关S后，电流表A1、A2的示数分别为Il、I2，电压表V1、V2、V3的示数分别为U1、U2、U3，下列关系式正确的是（　　）
A．I1＜I2 U1=U2=U3 B．I1=I2 U1＞U2=U3
C．I1＞I2 U2=U1+U3 D．I1=I2 U2=Ul+U3

11．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（　　）
A．通过L1的电流为0.7A B．通过L1的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为1.7A

12．如图所示的电路中，下列说法不正确的是（　　）
A．只闭合开关S1，灯L2发光
B．只闭合开关S2，两个灯泡串联
C．开关S1、S2、S3可以都闭合
D．闭合开关S1、S3两个灯泡并联

二．填空题（共8小题每空2分共40分）
13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的　 　极，电池的电压为　 　V．
14．如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为　 　V，电压表的示数为　 　V．

13 题 14题 15题

15．如图所示是一种节日彩灯，彩灯上有50只相同的小灯泡，接到照明电路中，小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是　 　A，每只小灯泡两端的电压为　 　V．

16．俄罗斯的救援人员从打捞上来的“库尔斯库”号核潜艇上，发现了记录潜水艇各种信息的“黑匣子”．黑匣子某一部分外壳上有3个电压表V1、V2、V3，其示数分别是U1、U2、U3；3个电流表A1、A2、A3，其示数分别是I1、I2、I3，它内部的电路如图所示，U1、U2、U3之间的数学关系是　　；I1、I2、I3之间的数学关系是　　．

17．如图所示，电源电压是6V且不变，S闭合后电压表V1示数为2V，则灯L1和灯L2中电阻较大的是　 　，通过灯L1和灯L2的电流是　 　（选填“L1”、“L2”或“一样”）大．

18．（1）如图甲中，当开关s闭合后，电流表的指针偏转如乙所示，其中a电流表测量的是通过　 　 （选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为 　 　A．
（2）如图丙所示，电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数为2V；那么S1、S2都断开时，L1和L2两端的电压分别为　 　 V和　　 V．

19．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中　　是电流表，　　是电压表；若L1与L2并联，则电路中　　是电流表，　　是电压表．

19题 20题
20．如图所示电路，要使L1、L2串联，必须闭合开关　　 ；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为　　 ．

三．解答题（共5小题共26分）
21．在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：

（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．
（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为　 　A；若不计实验误差，请在图4中标出电流表A3的指针位置．

22．根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．

22题 23题
23．在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作．

24．按要求连接如图电路并在右侧虚线框内画出相应的电路图：两灯并联、开关控制两个灯泡，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，导线不要交叉．

25．小明同学对串联电路电压规律进行了探究．
[猜想与假设]串联电路总电压等于各用电器两端的电压之和．
[设计与进行实验]
（1）按图所示的电路图连接电路．
（2）闭合开关，排除故障，用电压表测出L1两端的电压．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B点不动，只断开A接点，并改接到C接点上．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（4）测出AC间的电压，得出结论．
[交流与评估]
（1）在拆接电路时，开关必须___ ___．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1___ ___（选填“短路”或“断路”）或L2____ _ （选填“短路”或“断路”）．
（3）小明用上面的方法能否测出L2两端的电压？____ __（选填“能”或“不能”）．为什么？
（4）方法改进后，测出AB、BC、AC间的电压记录在如表表格中，小明分析实验得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是____ ，改进方法是___ ___
