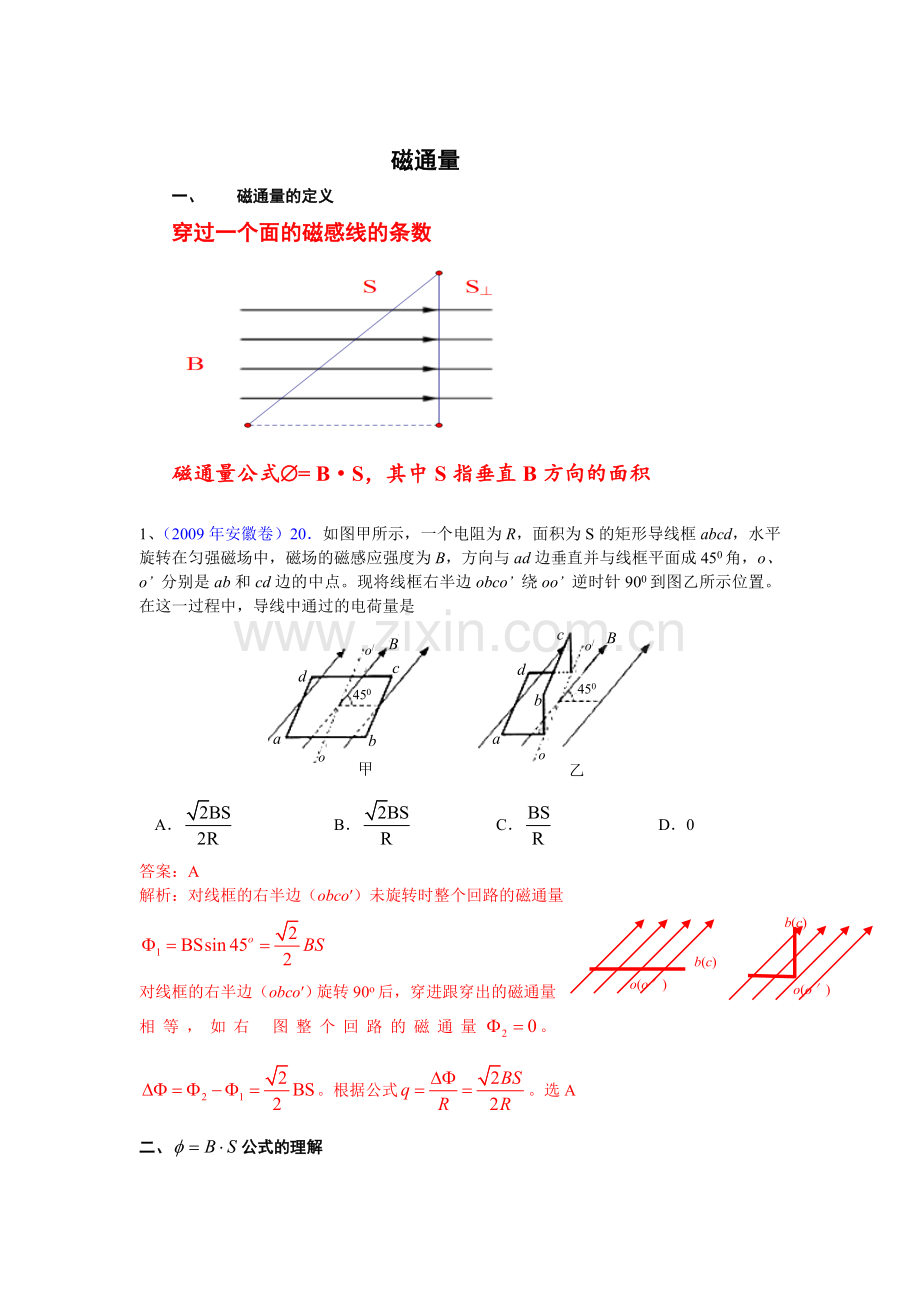

磁通量
一、 磁通量的定义
穿过一个面的磁感线的条数

磁通量公式Æ= B·S，其中S指垂直B方向的面积

1、（2009年安徽卷）20．如图甲所示，一个电阻为R，面积为S的矩形导线框abcd，水平旋转在匀强磁场中，磁场的磁感应强度为B，方向与ad边垂直并与线框平面成450角，o、o’ 分别是ab和cd边的中点。现将线框右半边obco’ 绕oo’ 逆时针900到图乙所示位置。在这一过程中，导线中通过的电荷量是
a
a
b
b
c
c
d
d
B
B
450B
450B
甲
乙
o
o
o/
o/

A． B． C． D．0
答案：A
b(c)
o(o′)
b(c)
o(o′)
解析：对线框的右半边（obco′）未旋转时整个回路的磁通量
对线框的右半边（obco′）旋转90o后，穿进跟穿出的磁通量相等，如右 图整个回路的磁通量。。根据公式。选A
二、公式的理解
1、s为磁场中的有效面积

2、合磁通

3、磁通量的方向
说明：磁通量是标量，它的方向只表示磁感线是穿入还是穿出，当穿过某一面积的磁感线有穿入的又有穿出的时，二者将互相抵消一部分，这类似于导体带电时的“净”电荷。

S
N
A
B
图2

条形磁铁
1、如图所示，在垂直于条形磁铁的轴线的同一平面内，有两个圆形线圈A和B。问穿过这两个线圈的磁通量哪个大？

两条通电直导线
2、如下图所示,在两根平行长直导线M、N中,通过同方向同强度的电流.导线框ABCD和两导线在同一平面内.线框沿着与两导线垂直的方向,自右向左在两导线间匀速移动.在移动过程中,线框中感生电流的方向:

1.沿ABCDA,不变.       2.沿ADCBA,不变.
3.由ABCDA变形ADCBA.     4.由ADCBA变成ABCDA.
通电螺线管
3、在水平放置的光滑绝缘杆ab上,挂有两个金属环M和N,两环套在一个通电密绕长螺线管的中部,如图所示.螺线管中部区域的管外磁场可以忽略.当变阻器的滑动接头向左移动时,两环将怎样运动?
A.两环一起向左移动.      B.两环一起向右移动.
C.两环互相靠近.        D.两环互相离开.

4、磁通量的改变量

磁通量是双向标量，若设初始为正，则转过180°时为负。
三、 几种典型场的磁通量
条形磁铁
1. 如右图所示,一水平放置的矩形闭合线圈abcd,在细长磁铁的N极附近竖直下落,保持bc边在纸外,ad边在纸内,由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ,位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中,线圈中感生电流:
(1) 沿abcd流动.
(2) 沿dcba流动.
(3) 由Ⅰ到Ⅱ是沿abcd流动,由Ⅱ到Ⅲ是沿dcba流动.
(4)由Ⅰ到Ⅱ是沿dcba流动,由Ⅱ到Ⅲ是沿abcd流动.
